AXL F BK EC + TwinCAT
22 / 66
PHOENIX CONTACT
®
4.3.3
Angeschlossene Axioline F-Module einfügen
Fügen Sie anschließend unter dem eingefügten Axioline F-Buskoppler für EtherCAT
einzelnen Axioline F-I/O-Module ein.
•
Öffnen Sie durch Rechtsklick auf „Box 1 (AXL F BK EC)" das Kontextmenü.
•
Wählen Sie den Punkt „Modul anfügen..." aus.

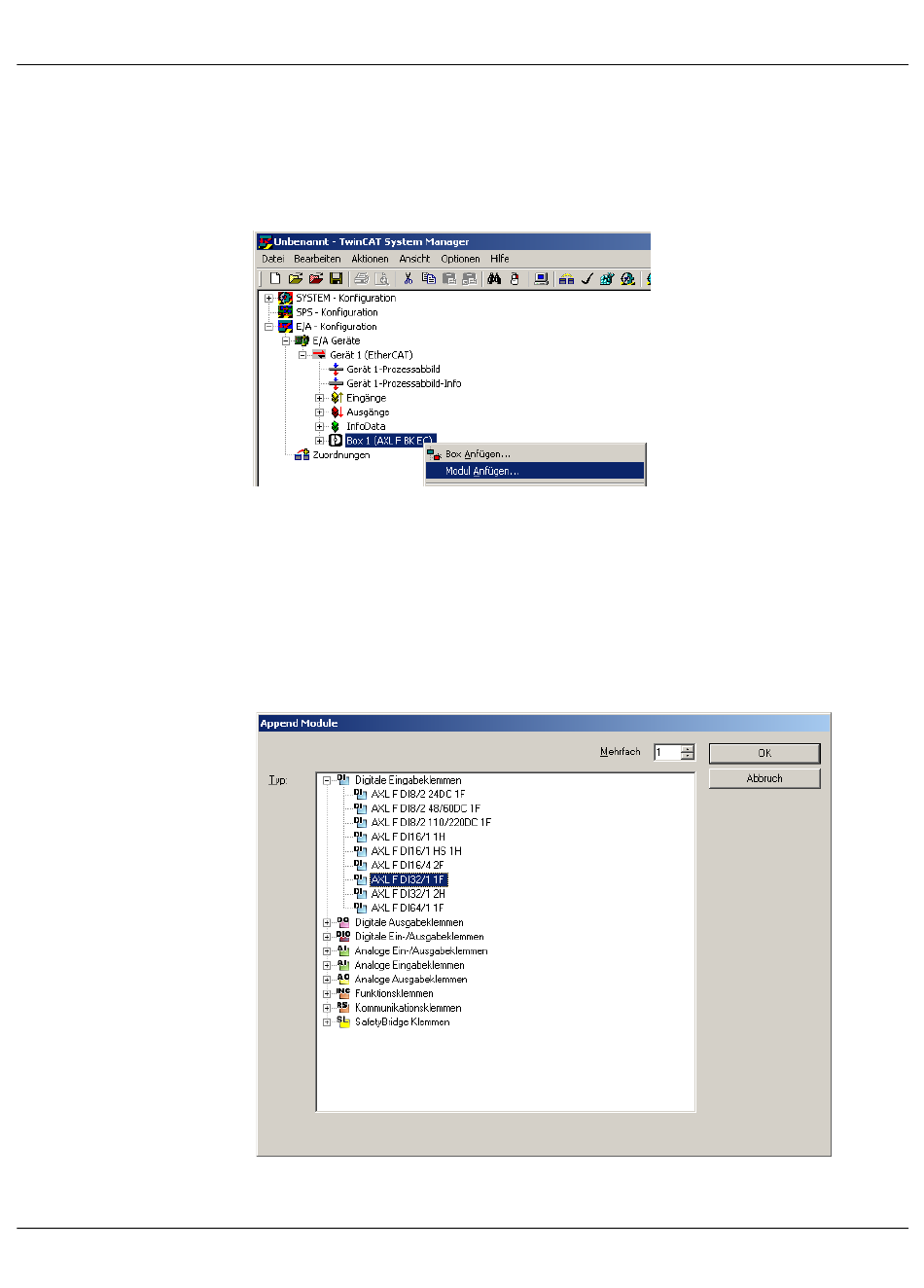

Bild 4-16
Menüpunkt „Box 1 (AXL BK ECAT-ME), Modul anfügen..."
Im sich öffnenden Fenster finden Sie eine Ordnerstruktur. Darunter sind alle Gerätebe-
schreibungen der Axioline F-Module, die in den Busaufbau importiert werden können, zu-
sammengefasst.
•
Öffnen Sie den Ordner für Ihr erstes Modul, z. B. AXL F DI32/1 1F, ein Digitaleingabe-
modul.
•
Wählen Sie das erste angeschlossene Axioline F-Modul aus und bestätigen Sie die
Auswahl mit OK.
Bild 4-17
Erstes angeschlossenes Axioline F-Modul auswählen
®
die
8620_de_04
