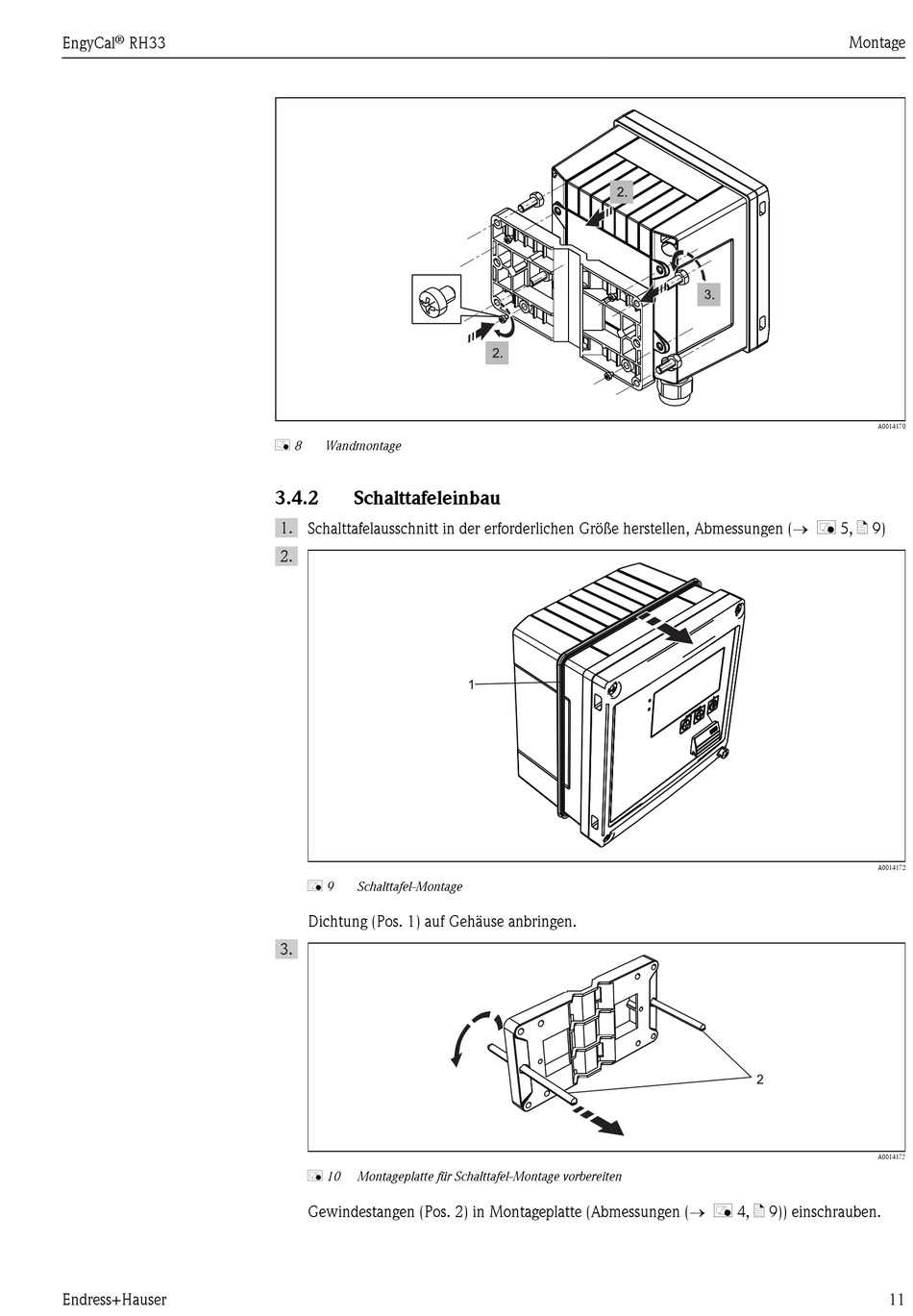

Wandmontage
3.4.2
Schalttafeleinbau
1. Schalttafelausschnitt in der erforderlichen Größe herstellen, Abmessungen (® å 5, ä 9)
2.
å 9
Schalttafel-Montage
Dichtung (Pos. 1) auf Gehäuse anbringen.
3.
å 10
Montageplatte für Schalttafel-Montage vorbereiten
Gewindestangen (Pos. 2) in Montageplatte (Abmessungen (® å 4, ä 9)) einschrauben.
Montage
A0014170
A0014172
A0014173
