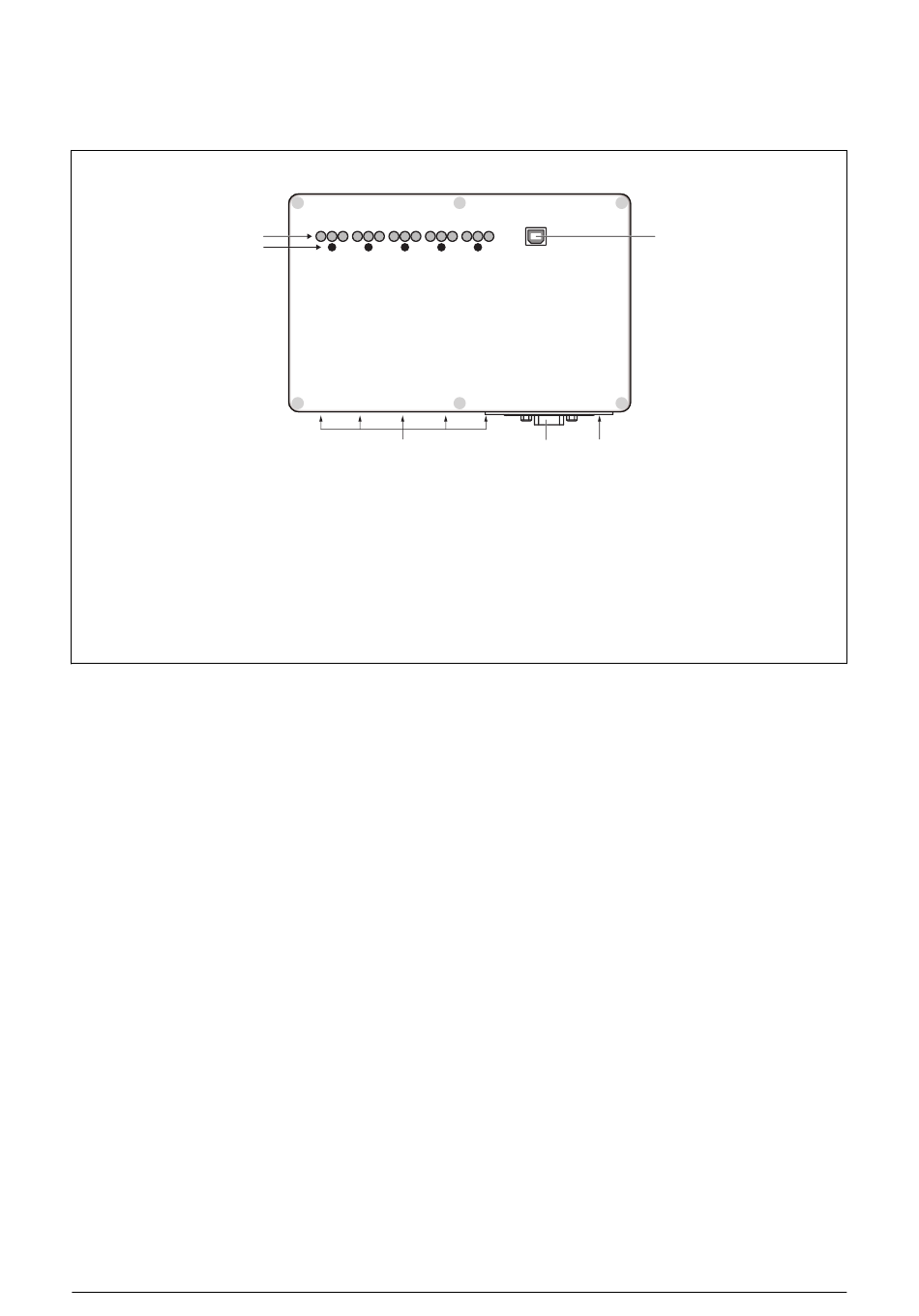

Ansicht – Frontplatte GEL 6505A
GEL 6505A
mit Kabeleinführung
Durch Montage des Deckels wird die Zugentlastung sicher gestellt.
1 LED-Zustandsanzeigen (3 je Stellantrieb)
2 Taster zur Direktansteuerung der Stellantriebe
3 Hybridkabeleinführung für Stellantriebe I bis V
4 Schnittstellen-Einschubmodul (montiert)
5 Kabeleinführung für Leistungsversorgung, Logikversorgung und Funktionserde
6 USB-Anschluss (Buchse, Typ B)
DS21-6505 / (2020-11)
1
2
I II III
3
IV V
4 5
Geräteübersicht
6
