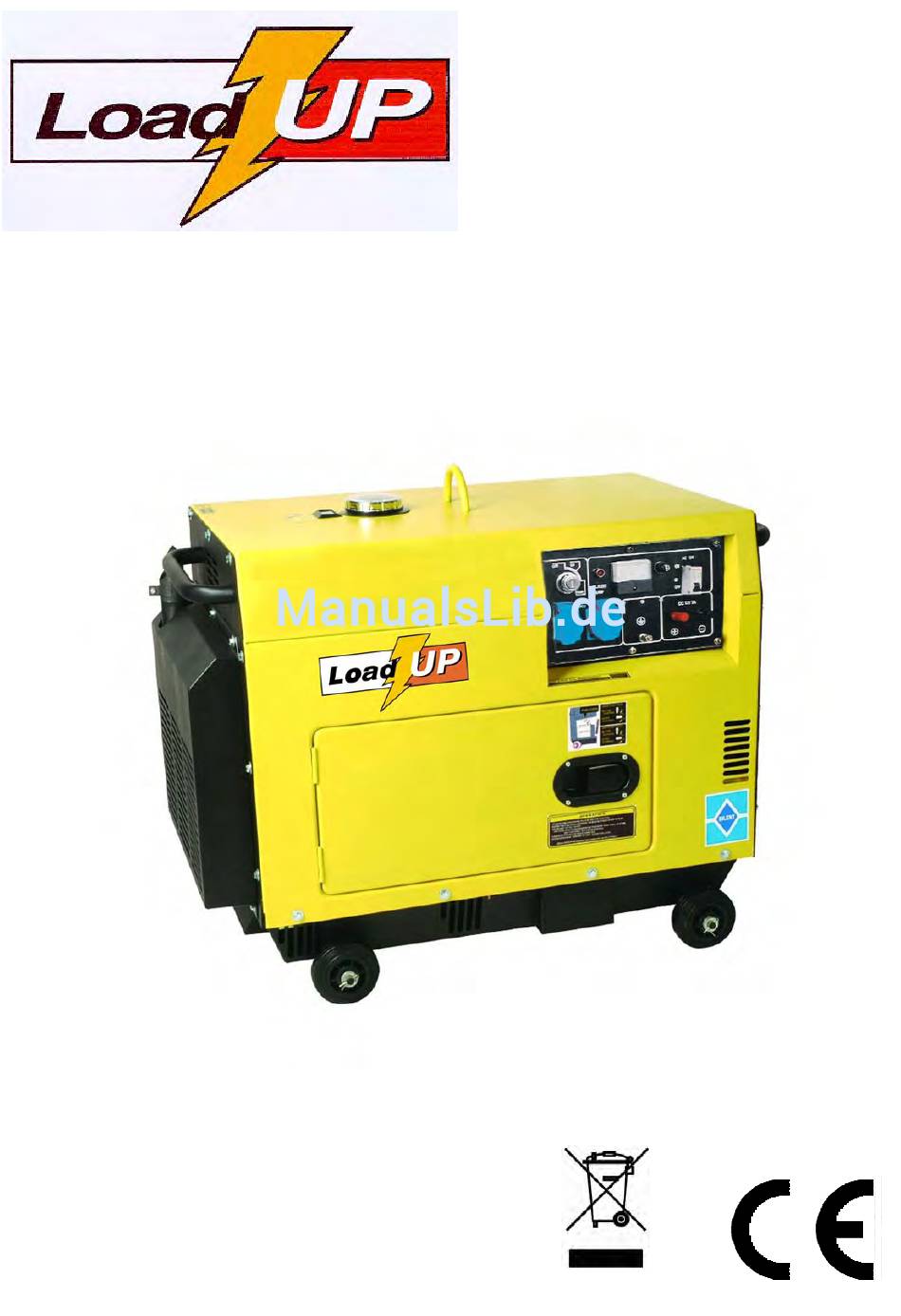

  • Seite 1 GENERATOR GENERATOR 75050/1 Gebrauchsanleitung Instruction manual...
  • Seite 2 Behörde oder beim Vertragshändler über Müllsammlung und -entsorgung. (GB) Waste electrical products should not be disposed of with household waste. Please recycle where facilities exist. Check with your Local Authority or retailer for recycling advice. Importeur : Load Up, P.O. Box 114, NL-8900 AC Leeuwarden www.airpress.nl...

  • Seite 3: Inhaltsverzeichnis

    Vor der Inbetriebsetzung Ihres LOAD UP-Generators ist diese Betriebsanleitung sorgfältig durchzulesen, damit Unfälle vermieden werden können. ALLGEMEINES Mit dem Erwerb Ihres LOAD UP-Generators sind Sie der Besitzer einer hoch- wertigen, zuverlässigen Maschine geworden. Bei ordnungsgemäßem Betrieb und regelmäßiger Wartung wird das Gerät über viele Jahre hinweg die schweren Arbeiten unermüdlich leisten.

  • Seite 4: Sicherheitsvorschriften

    1. SICHERHEITSVORSCHRIFTEN Arbeiten mit Generatoren ist nicht ohne Gefahr. Um diese Gefahr zu reduzieren, haben wir einige Sicherheitsmassnahmen aufgestellt. Beachten Sie bitte immer die Hinweise und erkennen Sie immer gut was Sie machen. Auf diese Weise sind viele Unfälle vorzubeugen. Abgase sind giftig.

  • Seite 5: Technische Daten

    2. TECHNISCHE DATEN Generator 75050/1: GENERATOR Frequenz (Hz) Leistung (kW) Voltage (AC) (V) Strom (AC) (A) 21,7 3000 Fasen Leistungsfaktor (cosø) Erzeugungsmode automatische Erzeugung kontrolliert durch eine konstante Spannung DC Ausgangleistung 12 V/8,3A Betriebsmode 12 Stunden-Betrieb kontinuierlich Struktur mode Hand cart Typ Übertragung...

  • Seite 6: Vor Der Inbetriebnahme

    3. VOR DER INBETRIEBNAHME 3.1 Das Kraftstoffniveau überprüfen • Nur leichtes Dieselöl verwenden. • Sofern erforderlich bis an die Markierung nachfüllen. • Vermeiden Sie, daß sich Schmutz, Staub oder Wasser im Kraftstoffbehälter ansammelt. • Nach dem Nachfüllen den Kraftstoffbehälterverschluß fest anschrauben. Warnung: Dieselöl immer in einem gut gelüfteten Raum bei abgeschaltetem Motor ■...
  • Seite 7 Sie das Altöl ganz auslaufen. Öl wechseln: erste Mal nach etwa einem Monat oder 20 Arbeitsstunden. Danach alle 3 Monaten oder 100 Arbeitsstunden. Bitte halten Sie sich an die einschlägigen Bestimmungen für die Entsorgung von Altöl! 3.7 Motorkühlung Modell 75050/1 hat zwangsluftkühlung.

  • Seite 8: Anlassen Des Motors

    4. ANLASSEN DES MOTORS - Bevor Sie den Motor anlassen, keine Elektrischen Geräte anschließen. Drehen Sie die Startschlüssel nach Position “ON”. Danach drehen Sie die Startschlüssel nach „START“. Wenn der Motor dreht, drehen Sie die Startschlüssel nach Position „ON“. Achtung: ▪...

  • Seite 9: Aufladen

    6. AUFLADEN WARNUNG: Um elektrische Schläge defekter Geräte zu vermeiden, ist der Generator zu ■ erden. Einen stabilen Draht zwischen der Erdklemme des Generators und einer externen Erdung anschließen. Anschlüsse für Bereitschaftsstrom für ein elektrisches System eines Gebäu- ■ des von einem zugelassenen elektrotechnischen Fachkraft verlegen lassen, denn diese Anschlüsse haben gesetzliche Vorschriften und elektrische Codes zu erfüllen.
  • Seite 10 VORSICHT Erhebliche Überlastung kann den Generator beschädigen. Geringfügige ■ Überlastung kann die Nutzungsdauer des Generators verkürzen. Überprüfen Sie, ob alle Geräte ordentlich funktionieren, bevor Sie sie an den ■ Generator anschließen. Wenn ein Gerät anfängt, abnormal zu funktionieren, träge wird oder plötzlich aussetzt, den Generator sofort abstellen. Anschließend das Gerät abkoppeln und überprüfen.
  • Seite 11 VORSICHT Niemals den Motor des Autos anlassen während der Generator noch an die ■ Batterie angeschlossen ist. Der Generator kann dadurch beschädigt werden. Den Pluspol an das positive Ladekabel anschließen. Die Ladekabel nicht ■ verwechseln, denn dies kann den Generator und/oder die Batterie ernsthaft beschädigen.

  • Seite 12: Anschliessen Der Geräte

    6.3 ANSCHLIESSEN DER GERÄTE...

  • Seite 13: Stoppen Des Motors

    7. STOPPEN DES MOTORS 1. Die angeschlossenen Geräte ausschalten. 2. Den Motorschalter auf „OFF“ drücken. VORSICHT Stoppen Sie den Generator nie wenn die Geräte noch angeschlossen sind! 8. WARTUNG Regelmäßige Wartung begünstigt den Wirksamkeitsgrad und ist ebenfalls die Erhaltung Ihrer Maschine. Um eine möglichste lange Nutzungsdauer des Generators zu bewirken, empfehlen wir Ihnen, nachstehende Wartungsvorschriften sorgfältig zu befolgen.

  • Seite 14: Wartungsplan

    WARTUNGSPLAN Täglich 1 Monat Jährlich oder 20 Monate Monate oder 1000 Stunden oder oder Stunden Stunden Stunden • Kraftstoff überprüfen und nachfüllen. Motoröl überprüfen und • nachfüllen. • Auf Ölleckage überprüfen. • • Schrauben anziehen. • • Motoröl wechseln. • Ölfilter wechseln.

  • Seite 15: Ölfilter Reinigen:

    8.1 Ölwechsel Das Öl ablassen, wenn der Motor noch heiß ist, damit es schnell und vollständig abgelassen wird. VORSICHT: Überprüfen, ob der Schutzschalter und die Entlüftung am Kraftstoffbehälterverschluß auf OFF stehen bevor Sie Öl ablassen. 1. Die Öleinfüllschraube entfernen. 2. Das Altöl in einen geeigneten Behälter ganz ablassen. 3.

  • Seite 16: Brennstoffilter Reinigen Und Wechseln:

    8.4 Brennstoffilter reinigen und wechseln: Das Brennstoffilter ist regelmäßig zu reinigen um eine maximale Kapazität zu bewirken. Reinigen: alle 6 Monaten oder 500 Stunden. Wechseln: Jährlich ofer alle 1000 Stunden. 1. Das Dieselöl vollständig ablassen. 2. Die 3 kleine Schrauben lösen und das Brennstoffilter entfernen.

  • Seite 17: Störungen

    eine schlechte Straße transportieren, lassen Sie dann vorher das Dieselöl vollständig ab. Wenn der Generator während längerer Zeit gelagert wird, sind folgende Punkte zu berücksichtigen: 1. Die Lagerstätte sollte trocken und staubfrei sein. 2. Das Dieselöl vollständig ablassen. WARNUNG: Dieselöl ist sehr feuergefährlich und explosiv unter bestimmten Verhältnissen.

  • Seite 18: Safety Instructions

    ENGLISH CONTENTS 1. Safety instructions 2. Technical specifications 3. Preparation for starting 4. Start the generating set 5. Operate the generating Set 6. Load 7. Stop the generating set 8. Periodic checks and service 9. Long-term storage 10. Troubleshooting and remedy ATTENTION Before using your LOAD-UP generator, first read this manual thoroughly, so that accidents can be prevented.
  • Seite 19 system will be heated during operation and remain hot immediately after stopping the engine. Diesel oil is extremely flammable and explosive under certain conditions. ■ Refuel in a well ventilated area with the engine stopped. Keep away from cigarette, smoke and sparks when refueling the generator. ■...

  • Seite 20: Technical Specifications

    2. TECHNICAL SPECIFICATIONS Generator 75050/1: GENERATOR DATA Rated frequency (Hz) Rated power (kW) Rated voltage (AC) (V) Rated current (AC) (A) 21,7 Rated revolution speed (rpm) 3000 Phases single Power factor (cosø) Excitation mode controlled silicon self excitation constant voltage...

  • Seite 21: Preparation For Starting

    3. PREPARATION BEFORE STARTING Selection and handling of the fuel oil • Selection of fuel oil Only use the light diesel, which is most suitable for the engine. • Keep dust and water out of the fuel When filling the fuel tank from drums, make sure that no dust or water is mixed in the fuel.

  • Seite 22: Break-In Period Operation

    Replace the oil: after the first month or 20 operation hours; then every 3 months or operation 100 hours. Always respect the regulations in force for disposing of old oil! 3.7 Cooling system Model 75050/1 has forced air cooling.

  • Seite 23: Start The Generating Set

    START THE GENERATING SET Warning: Do not hook up tools or other apparatus to the generating set before starting. Turn the starting key to “ON” position. Now you turn the starting key to “START”. Wenn the motor is running, you can turn the starting key to “ON” position. Caution: •...

  • Seite 24: Load

    Caution: • If the engine has been running, the muffler will be very hot. Be careful not to touch the muffler. • Never refill the fuel tank while the engine is running. 6. LOAD Caution: • Do not start 2 or more machines simultaneously. Start them one by one. •...
  • Seite 25 • Do not run the generating set while it is still connected with the battery. • Do not use DC12V and AC at the same time. Caution: • Battery exhausts explosive gas. Keep sparks, flames, and cigarettes away form the battery. To prevent from creating a spark near the battery, always connect the charging cables to the battery first and only then to the generating set.

  • Seite 26: Stop The Generating Set

    7. STOP YOUR GENERATING SET 1. Disconnect the load from the generating set. 2. Turn off the air switch of the generating set. Warning: • Do not stop the engine with the decompression lever. • Do not stop the generating set with load. Stop it after the load removed. 8.
  • Seite 27 MAINTENANCE Every First Third Sixth Every month or month or month or year or 20 hrs 100 hrs 500 hrs 1000 • Check and refill fuel oil • Check and refill engine oil • Check for oil leakage • • Check and tighten fastening parts •...
  • Seite 28 8.1 Replace engine oil Remove the oil filter cap. Remove the drain plug and drain the old oil while the engine is still warm. The plug is located on the bottom of the cylinder block. Tighten drain plug refill with recommended oil.
  • Seite 29 8.5 Tighten cylinder head bolt Tightening the cylinder head bolt requires a special tool. Do not try yourself. Contact with our agents. 8.6 Check the injection nozzle and fuel injection pump 1. Adjust the clearance of the intake/exhaust valves. 2. Grind the intake/exhaust valves. 3.

  • Seite 30: Long-Term Storage

    9. LONG TIME STORAGE If store the generating set for long periods, make the following preparations 1 Operate the engine for about 3 minutes and then stop. 2 Stop the engine. Drain the engine oil while the engine is still warm and fill with fresh oil. 3 Remove the screw plug on the cylinder head cover and refill 2cc engine oil, then put the plug in place.

  • Seite 31: Troubleshooting And Remedy

    10. TROUBLESHOOTING AND REMEDY...
  • Seite 34 GARANTIEBEPALINGEN De garantie van de geleverde machine/het apparaat bedraagt 12 maanden, ingaande op de aankoop- datum. Indien zich binnen deze tijd storingen voordoen, die te wijten zijn aan materiaal- of constructiefouten, geldt de garantie voor zowel onderdelen als arbeidsloon. Garantieaanspraken worden niet erkend indien: De aanwijzingen in deze handleiding niet zijn nageleefd.
  • Seite 35 72/23/EC et la directive 2000/14/EC Pays Bas, Leeuwarden, le 17 février 2006 Declaracíon CE de conformidad Load Up, C.P. 114, 8900 AC Leeuwarden, Paises Bajos, declaramos bajo nuestra exclusiva responsabilidad la conformidad del producto Generador 75050/1 al que se refiere esta declaración, con las disposiciones de la Directiva Directivas 89/336...
  • Seite 36 Gebrauchsanleitung Instruction manual Versie 08.2006 GENERATOR 75050/1 GENERATOR...
