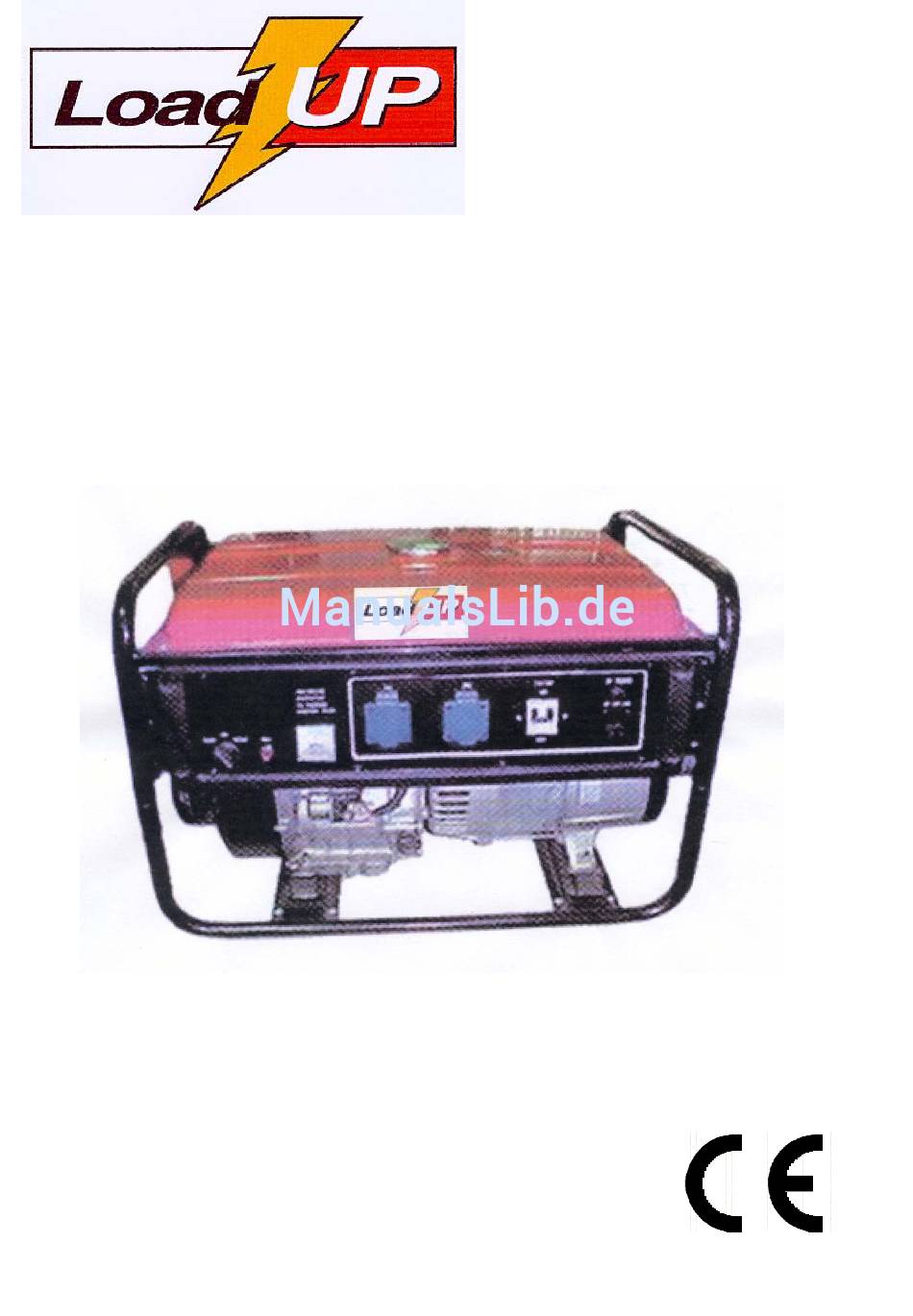

- Seite 1 GENERATOR GENERATOR GENERATOR GENERATEUR 75032 Handleiding Gebrauchsanleitung Instruction manual Manuel d’instructions...
- Seite 2 Lees deze handleiding voor ingebruikname aandachtig door. Bitte lesen diese Gebrauchsanleitung sorgfältig Gebrauch durch. Please read this instruction manual carefully before use. Avant toute utilisation de l’appareil, lire avec attention le présent manuel d’instructions. Importeur : Load Up, P.O. Box 114, NL-8900 AC Leeuwarden www.airpress.nl...
-
Seite 3: Inhaltsverzeichnis
NEDERLANDS Versie 11.2004 INHOUDSOPGAVE Algemeen pagina Veiligheidsvoorschriften pagina Voor ingebruikname pagina Starten van de motor pagina Stoppen van de motor pagina Aansluiting pagina Onderhoud pagina Toepassingen pagina Storingen pagina 10. Technische gegevens pagina ATTENTIE Voordat u met uw LOAD-UP generator gaat werken, dient eerst deze handleiding aandachtig te worden doorgenomen, zodat ongelukken kunnen worden voorkomen. -
Seite 4: Voor Ingebruikname
Benzine is licht ontvlambaar. Vul de brandstof bij in een goed geventileerde ■ ruimte en zet de generator stop voordat u brandstof bijvult. Niet roken tijdens het bijvullen van de brandstof. ■ Veeg gemorste brandstof onmiddellijk af. ■ Aansluitingen voor standby elektriciteit voor een elektriciteitssysteem van ■... -
Seite 5: Starten Van De Motor
4. STARTEN VAN DE MOTOR Vóór het opstarten van de motor, geen elektrische apparaten aansluiten. 1. De brandstofkraan op "ON" zetten. 2. Draai de choke op "1". 3. Zet de schakelaar van de motor op "ON". 4. Langzaam aan de startkabel trekken totdat hij inschakelt, daarna een ferme ruk aan de startkabel geven. -
Seite 6: Stoppen Van De Motor
5. De choke langzaam terugdraaien. 5. STOPPEN VAN DE MOTOR 1. Voordat u de motor stopzet, eerst de elektrische apparaten ontkoppelen. 2. De schakelaar van de motor op "STOP" zetten. 3. De brandstofkraan naar "OFF" draaien. 6. AANSLUITING... -
Seite 7: Aansluiting
Aansluiting AC: - Start de motor. - Steek de stekker in het AC stopcontact. VEILIGHEIDSVOORZIENINGEN Schakelaar op “ON” om de AC beveiliging te resetten. Indien de AC bescherming uitvalt, de belasting terugbrengen tot het standaard vermogen. Waarschuwing: elektrische schokken te voorkomen, moet de generator geaard worden. -
Seite 8: Onderhoud
7. ONDERHOUD OPMERKINGEN Dage- Elke 50 Elke 150 lijks uren of uren of iedere iedere maand 12 maanden Bougie Verwijder de koolstof. Opening instellen. ▀ Indien nodig vervangen. Luchtfilter Schoonmaken. Indien nodig vervangen. ▀ Brandstof- Schoonmaken. filter Indien nodig vervangen. ▀... -
Seite 9: Luchtfilter
2. Verwijder de koolstof- aanslag. 3. Controleren op verkleuring; standaard: taankleurig 4. Opening van de bougie controleren. 0.7~0.8mm LUCHTFILTER 1. Luchtfilter 2. Wassen in oplosmiddel 3. Motorolie (SEA #20) 4. Uitknijpen De machine nooit zonder luchtfilter laten draaien. OLIE VERVERSEN... -
Seite 10: Toepassingen
3. Olieopvangbak onder de motor leggen, olieaftapplug losdraaien en olie aftappen. 4. Olieaftapplug terugplaatsen. 5. Nieuwe olie bijvullen tot maximum niveau. 6. Oliepeilstok weer monteren. 8. TOEPASSINGEN AC toepassingen Model 75032 Arbeids- factor 50 Hz 2100 W 230 V 50 Hz 1600 W... -
Seite 11: Storingen
2100 W, max. 2400 W/ 9,6 Amp. DC uitvoer 12 volt/10 Amp./120 W Motor Type 4-takt, luchtgekoelde benzinemotor, 181 cc Brandstof benzine ongelood Tankinhoud 15 liter Olie SAE 15W-30 Geheel Afmeting (lxbxh) 580 x 438 x 452 mm Gewicht (leeg) 46 kg Bestelnummer 75032... -
Seite 12: Allgemein
DEUTSCH INHALTSANGABE Allgemein Seite Sicherheitsvorschriften Seite Für Inbetriebsetzung Seite Den Motor anlassen Seite Den Motor stoppen Seite Anschluß Seite Wartung Seite Anwendungen Seite Störungen Seite 10. Technische Daten Seite ACHTUNG Bevor Sie anfangen mit Ihrem LOAD-UP Generator zu arbeiten, műssen Sie zuerst diese Betriebsanleitung aufmerksam durchlesen, so daß... -
Seite 13: Warnhinweise
Achten Sie darauf daß Sie keinen Brennstoff verschütten. Fegen Sie ■ verschüttener Benzin gleich auf. Schließen Sie die Maschine nicht an auf einen kommerziellen ■ Stromausgang. Nicht verbinden mit einem anderen Generator. Stellen Sie keine leicht entflammbaren Materialien auf in der direkten ■... -
Seite 14: Den Motor Anlassen
4. DEN MOTOR ANLASSEN Bevor Sie den Motor starten, keine elektrischen Apparate anschließen. 1. Setzen Sie den Brennstoffhahn auf "ON". 2. Drehen Sie den Choke auf "1". 3. Setzen Sie den Schalter des Motors auf "ON". 4. Ziehen Sie langsam am Startkabel bis er einschaltet, danach ziehen Sie ganz kräftig am Startkabel. -
Seite 15: Den Motor Stoppen
5. Drehen Sie den Choke langsam zurűck. 5. DEN MOTOR STOPPEN 1. Bevor Sie den Motor stoppen, műssen Sie zuerst die elektrischen Apparate loskoppeln. 2. Setzen Sie den Schalter des Motors auf "STOP". 3. Drehen Sie den Brennstoffhahn auf "OFF". -
Seite 16: Anschluß
6. ANSCHLUSS Anschluß AC: - Starten Sie den Motor. - Stecken Sie den Stecker in der AC Steckdose. SICHERHEITSEINRICHTUNGEN Schalter auf “ON” um den AC Schutz zu resetten. Falls der AC Schutz ausfält, die Belastung reduzieren bis die Standardleistung. Warnung: der Generator soll gut geerdet werden, Elektro-... -
Seite 17: Wartung
7. WARTUNG BEMERKUNGEN Täg- Alle 50 Alle 150 lich Stunden Stunden oder jeden oder jeden Monat 12 Monaten Zündkerze Kohlenstoff entfernen. Öffnung einstellen. ▀ Wenn nötig auswechseln. Luftfilter Reinigen. Wenn nötig auswechseln. ▀ Brennstof- Reinigen. filter Wenn nötig auswechseln. ▀ Motoröl Kontrollieren. -
Seite 18: Luftfilter
2. Entfernen Sie den Kohlen- stoff. 3. Kontrollieren Sie auf Verfärbung; standard: gegerbt 4. Kontrollieren Sie die Öffnung der Zűndkerze. 0.7~0.8mm LUFTFILTER 1. Luftfilter 2. Waschen im Lösungsmittel 3. Motoröl (SEA #20) 4. Auspressen Die Maschine darf nie ohne Luftfilter drehen. -
Seite 19: Anwendungen
3. Ölauffangbehälter unter den Motor setzen, Ölablaß abdrehen und Öl ablassen. 4. Ölablaß wieder eindrehen. 5. Neues Öl einfüllen bis das Höchstniveau. 6. Ölmessstab wieder montieren. 8. ANWENDUNGEN AC Anwendungen Modelle 75032 Arbeits- faktor 50 Hz 2100 W 230 V 50 Hz 1600 W... -
Seite 20: Störungen
2100 W, Max. 2400 W/9,6 Amp. DC Ausfuhr 12 Volt/10 Amp./120 W Motor 4-Takt, luftgekühlter Benzinmotor, 181 cc Brennstoff Bleifrei Behälterinhalt 15 Liter Öl SAE 15W-30 Ganzes Abmessung 580 x 438 x 452 mm (LxBxH) Gewicht (leer) 46 Kg Bestellnummer 75032 ENGLISH... -
Seite 21: General
TABLE OF CONTENTS General page 19 Safety instructions page 19 Pre-operation check page 20 Starting the engine page 21 Stopping the engine page 22 Connection page 23 Maintenance page 24 Application range page 26 Troubleshooting page 27 10. Technical specifications page 27 ATTENTION Before using your LOAD-UP generator, first read this manual thoroughly, so that... -
Seite 22: Pre-Operation Check
Keep away from cigarette, smoke and sparks when refueling the generator. ■ Always refuel in a well-ventilated location. Wipe up spilled gasoline at once. ■ Connections for standby power to a building’s electrical system must be ■ made by a qualified electrician and must comply with all applicable laws and electrical codes. -
Seite 23: Starting The Engine
4. STARTING THE ENGINE Before starting, do not connect electric apparatus. 1. Turn fuel cock lever to "ON". 2. Turn chock lever to "1". 3. Turn engine switch to "ON". 4. Pull slowly on recoil starter until engaged, then pull it briskly. -
Seite 24: Stopping The Engine
5. Return chock lever slowly. 5. STOPPING THE ENGINE 1. Before stopping, turn off electric apparatus. 2. Turn engine switch to "STOP". 3. Turn fuel cock lever to "OFF". -
Seite 25: Connection
6. CONNECTION Connection AC: - Start the engine. - Plug into AC socket. SAFETY DEVICES Turn switch to “ON” to reset AC protector. Reduce load within rated output if AC protector (if equipped) turns off. Warning: prevent electric shocks, the generator must be earthed. -
Seite 26: Maintenance
7. MAINTENANCE Item Remarks Daily Every 50 Every 150 hours or hours or every every 12 month months Spark plug Remove carbon. Adjust gap. ▀ Replace if necessary. Air filter Clean. Replace if necessary. ▀ Fuel filter Clean. Replace if necessary. ▀... -
Seite 27: Air Filter
2. Remove carbon deposits. 3. Check for discoloration. Standard: Tan color. 4. Check spark plug gap. 0.7~0.8mm AIR FILTER 1. Air filter 2. Wash in solvent 3. Motor oil (SEA #20) 4. Squeege out Never run engine without element. -
Seite 28: Application Range
4. Replace the oil drain plug. 5. Fill with fresh oil up to the maximum level. 6. Replace the oil-level indicator. 8. APPLICATION RANGE AC application Model 75032 Power factor 50 Hz 2100 W 230 V 50 Hz... -
Seite 29: Troubleshooting
2100 W, max. 2400 W/9,6 Amp. DC output 12 volt/10 Amp./120 W Motor Type 4-stroke, air cooled, 181 cc Fuel Unleaded petrol Fuel tank 15 litres SAE 15W-30 Package Dimensions (lxwxh) 580 x 438 x 452 mm Weight (empty) 46 kg Order number 75032... -
Seite 30: Généralités
FRANÇAIS TABLE DES MATIÈRES Généralités page Instructions de sécurité page Contrôle avant mise en usage page Démarrage du moteur page Arrêt du moteur page Connexion page Maintenance page Applications page Pannes page 10. Détails techniques page ATTENTION Avant d’utiliser votre générateur LOAD-UP il est conseillé de lire attentivement ce manuel d’instructions, afin d’éviter tout accident. -
Seite 31: Contrôle Avant Mise En Usage
Interdire tout accès à la zone de travail aux enfants et autres personnes non ■ autorisées. Ne pas utiliser le générateur dans la neige ou sous la pluie. ■ Ne pas placer des produits inflammables à proximité du générateur. ■ Rester à... -
Seite 32: Démarrage Du Moteur
4. DEMARRAGE DU MOTEUR Ne pas raccorder des machines électriques avant le démarrage du moteur. 1. Mettre le robinet sur "ON". 2. Tourner le choke à "1". 3. Mettre l’interrupteur du moteur sur "ON". 4. Tirer doucement le câble, puis tirer d’un coup rapide. -
Seite 33: Arrêt Du Moteur
5. Retourner le choke lentement. 5. ARRÊT DU MOTEUR 1. Avant d’arrêter le moteur débrancher les appareils électriques. 2. Mettre l’interrupteur sur "STOP". 3. Tourner le robinet sur "OFF". -
Seite 34: Connexion
6. CONNEXION Connexion AC: - Démarrer le moteur. - Mettre la fiche à sa place (AC). PRECAUTIONS DE SECURITE Mettre l’interrupteur sur “ON” pour faire le “reset” de la protection AC. Quand il y a de protection mettre la charge à puissance standard. -
Seite 35: Maintenance
7. MAINTENANCE Remarques Cha- Chaque 50 Chaque 150 heures ou heures ou jour chaque chaque 12 mois mois Bougies Eliminer la calamine. Régler l’ouverture. ▀ Remplacer si nécessaire. Filtre à air Nettoyer. Remplacer si nécessaire. ▀ Filtre Nettoyer. d’essence Remplacer si nécessaire. ▀... - Seite 36 2. Evacuer la calamine. 3. Faire le contrôle sur la couleur. 4. Faire le contrôle de l’ouverture. 0.7~0.8mm FILTRE A AIR 1. Filtre à air 2. Mettre dans dissolvant 3. Huile (SEA #20) 4. Pincer Ne pas laisser la machine tourner sans filtre à...
-
Seite 37: Applications
4. Revisser le bouchon de vidange. 5. Remplir jusqu’au niveau maximum avec huile propre. 6. Remplacer la jauge de niveau d’huile. 8. APPLICATIONS AC application Modèle 75032 Facteur du travail 50 Hz 2100 W 230 V 50 Hz... -
Seite 38: Pannes
2100 W, max. 2400 W/9,6 Amp. Puissance DC 12 volt/10 Amp./120 W Moteur Type 4-temps, moteur à essence ventilé, 181 cc Essence sans plomb Réservoir 15 litres Huile SAE 15W-30 Ensemble Dimension 580 x 438 x 452 mm (lxlxh) Poids (vide) 46 kg Référence 75032... - Seite 41 GARANTIEBEWIJS 12 MAANDEN GARANTIESCHEIN 12 MONATE GUARANTEE CERTIFICATE 12 MONTHS CERTIFICAT DE GARANTIE 12 MOlS Artikel/Artikel/Article/Article .................. Model/Modell/Model/Modèle ................Serie nr./Seriennr./Series no./No. série ............... Aankoopdatum/Kaufdatum/Date of purchase/Date d'achat ......... Handtekening verkoper Firmastempel verkoper Signatur Verkaufer Firmenstempel Verkaufer Seller's signature Firmstamp seller Signature du vendeur Timbre du vendeur Alleen geldig met stempel / Nur gültig mit Stempel / Only valid with stamp /...
- Seite 42 GARANTIEBEPALINGEN De garantie van de geleverde machine/het apparaat bedraagt 12 maanden, ingaande op de aankoopdatum. Indien zich binnen deze tijd storingen voordoen, die te wijten zijn aan materiaal- of constructiefouten, geldt de garantie voor zowel onderdelen als arbeidsloon. Garantieaanspraken worden niet erkend indien: De aanwijzingen in deze handleiding niet zijn nageleefd.
- Seite 44 Handleiding Gebrauchsanleitung Instruction manual Manuel d’instructions Versie 11.2004 GENERATOR 75032 GENERATOR GENERATOR GENERATEUR...
