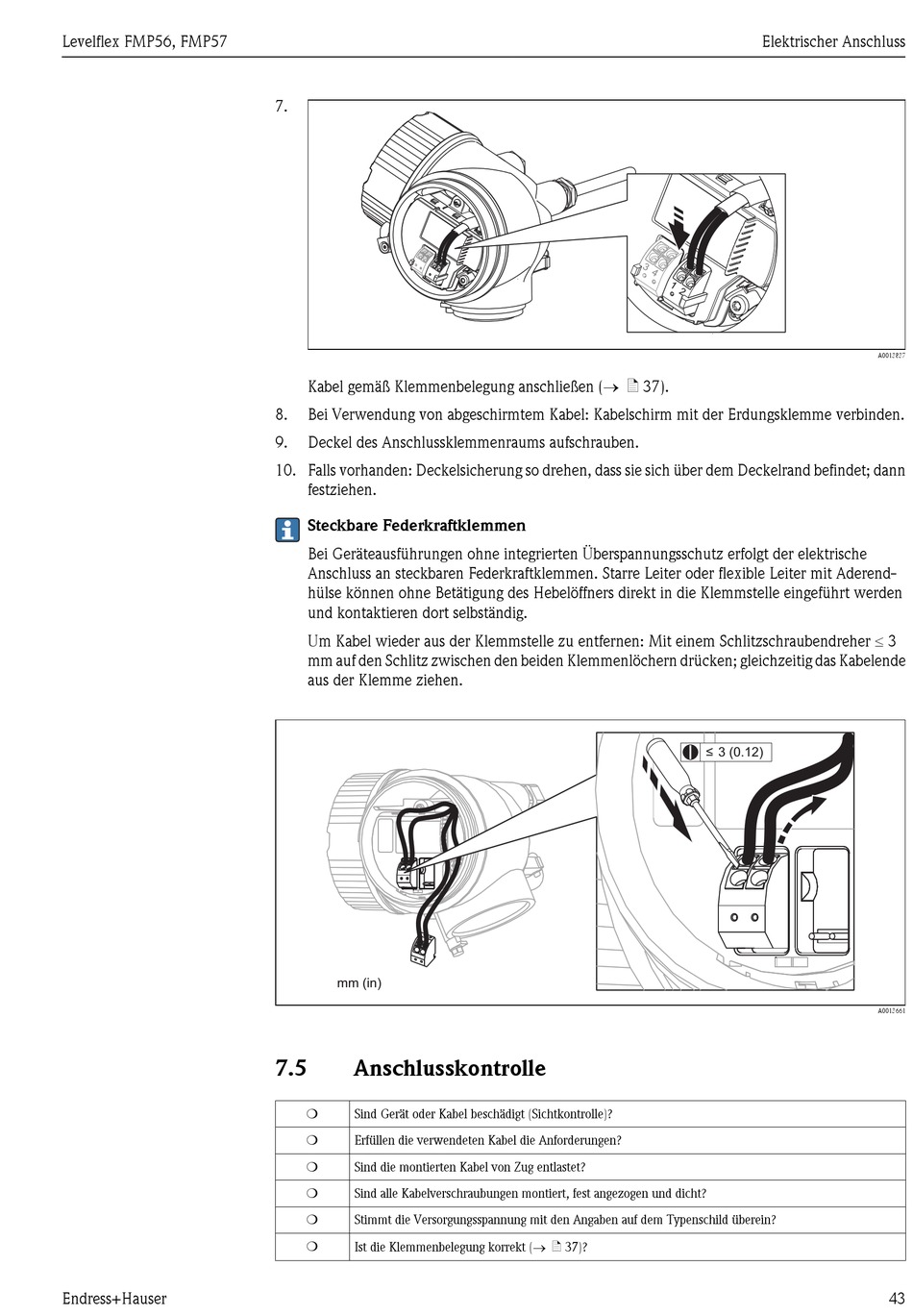

7.
Kabel gemäß Klemmenbelegung anschließen (® ä 37).
8. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme verbinden.
9. Deckel des Anschlussklemmenraums aufschrauben.
10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand befindet; dann
festziehen.

Steckbare Federkraftklemmen

Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische
Anschluss an steckbaren Federkraftklemmen. Starre Leiter oder flexible Leiter mit Aderend-
hülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt werden
und kontaktieren dort selbständig.
Um Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschraubendreher £ 3
mm auf den Schlitz zwischen den beiden Klemmenlöchern drücken; gleichzeitig das Kabelende
aus der Klemme ziehen.
mm (in)
7.5

Anschlusskontrolle

Sind Gerät oder Kabel beschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht?
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
Ist die Klemmenbelegung korrekt (® ä 37)?
Elektrischer Anschluss
A0013837
≤ 3 (0.12)
