Abbildung 2

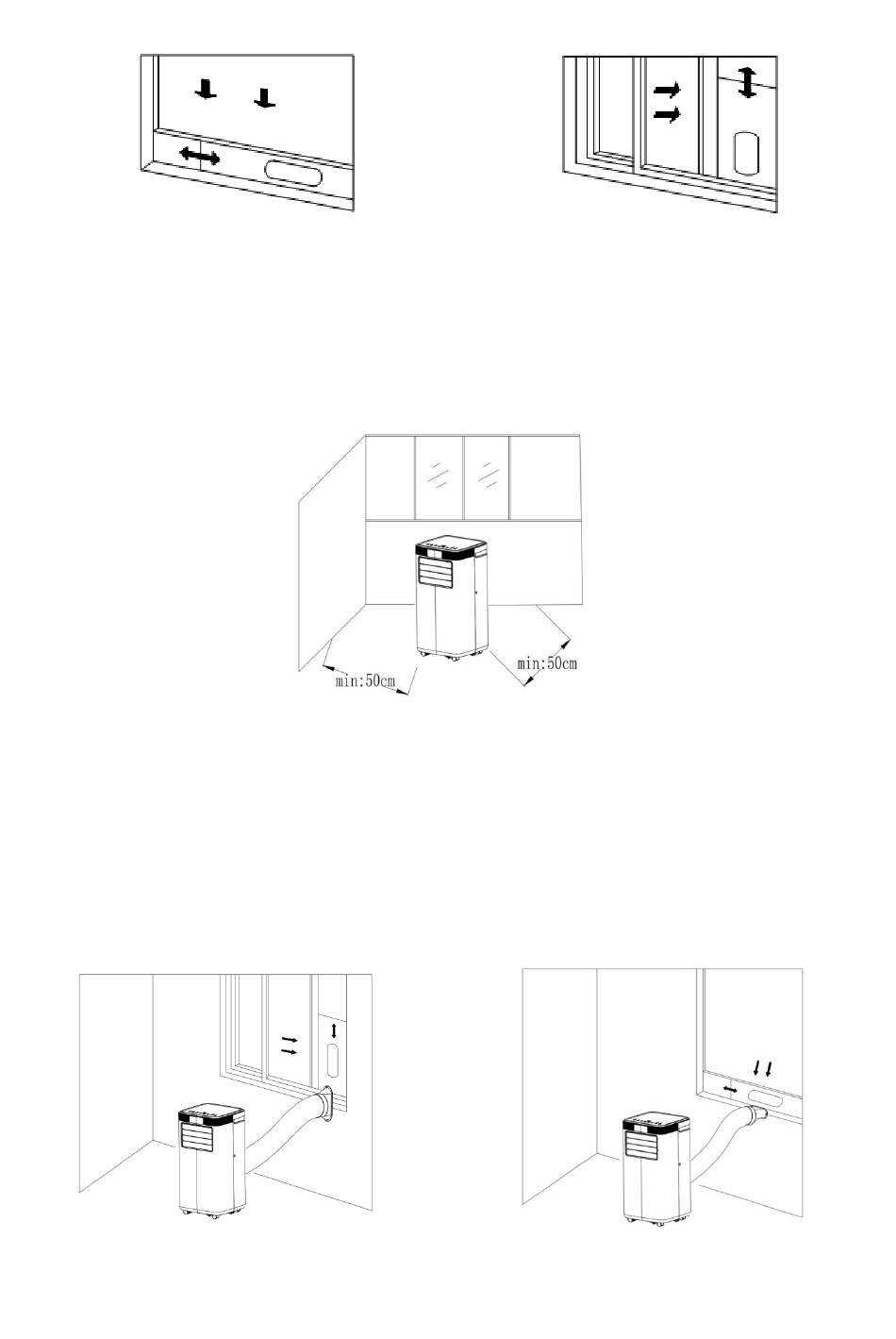

1.3 Installieren Sie das Gehäuse
1) Bewegen Sie das Gerä t mit installiertem Wä rmerohr und Armaturen vor das Fenster. Der
Abstand zwischen dem Gehä use und Wä nden oder anderen Objekten muss mindestens 50 cm
betragen (wie in Abb.4 dargestellt).
2) Verlä ngern Sie das Auspuffrohr und rasten Sie das flache Ende der Auspuffrohrverbindungen in
das Loch der Fensterdichtungsplattenbaugruppe ein (wie in Abb.5 und Abb.6 dargestellt).
Anmerkungen:
1. Das flache Ende der Auspuffrohrverbindungen muss eingerastet werden.
2. Das Rohr darf weder verformt sein noch eine wesentliche Drehung (mehr als 45° ) aufweisen.
Halten Sie die Belü ftung des Abluftrohrs frei von Hindernissen und Verstopfungen.
Abbildung 5
Abbildung 4
11
Abbildung 3
Abbildung 6
