Montáž

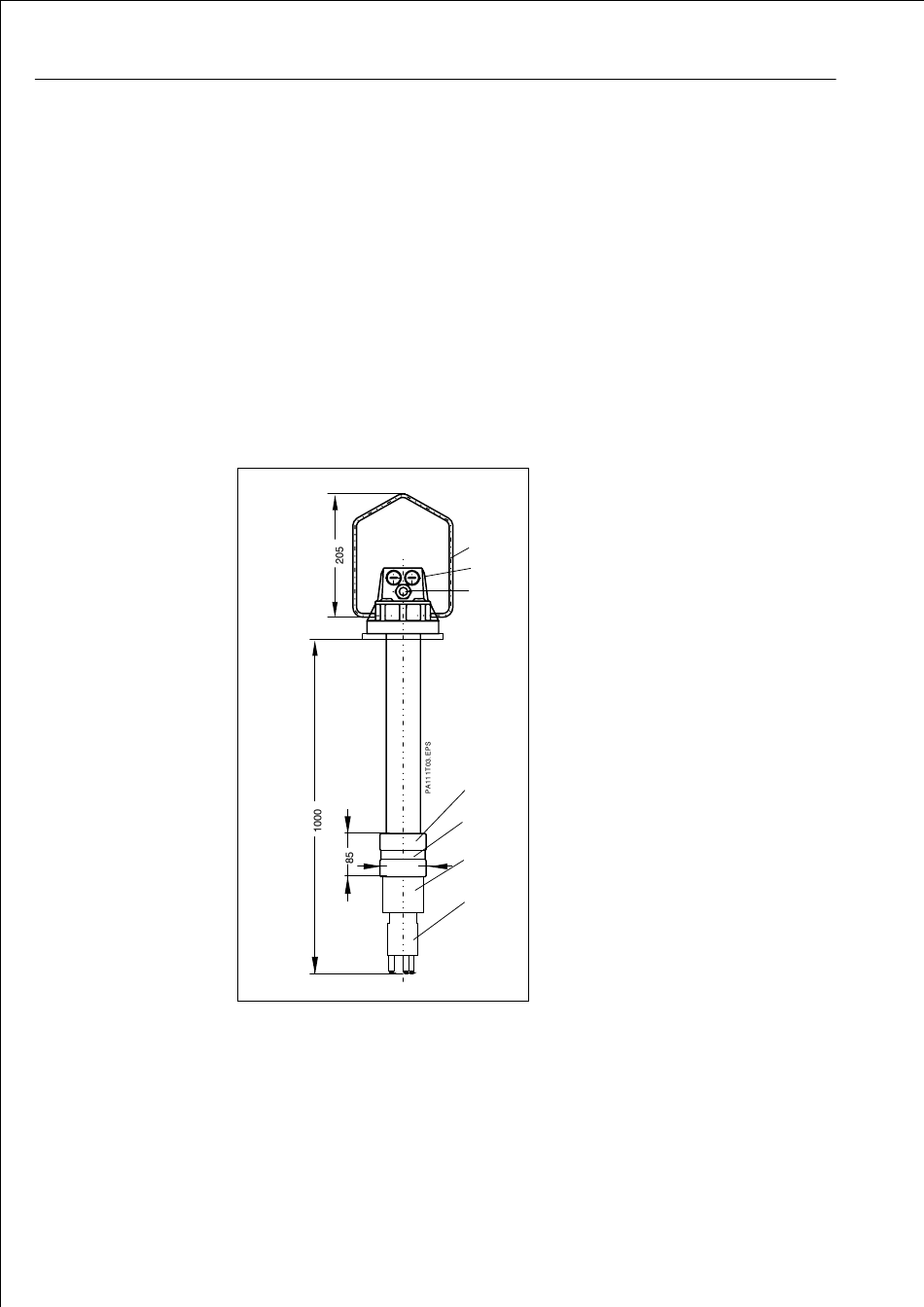

Bild 3.4:
Dipsys CPA 111
Befestigungsversion D
1
Hängebügel ;
Material: Edelstahl 1.4571
2
Armaturenkopf
3
Pg 13,5
4
Gewicht (Halbschalen)
5
Kabelschelle
6
Muffe
7
Elektrodenhalter
Obr. 3.4:
Armatura Dipsys CPA 111,
varianta uchycení D
1
závěsný třmen,
materiál: nerezová ocel 1.7348
2
hlavice armatury
3
průchodka Pg 13,5
4
závaží
5
kabelová spona (příchytka)
6
objímka (hrdlo)
7
držák elektrody
8
Ausführung mit Hängebügel
Montage (siehe Bild 3.4):
• Die Dipsys CPA 111 in Hängeversion
(Befestigungsvariante D) kann mit der
Armaturenhalterung CYH 101 am Becken
montiert werden.
• Die Armaturenlänge ist auf 1 m festgelegt.
• Eine flexible Eintauchtiefe kann mit der
Befestigungskette erreicht werden.
• Zur Lagestabilisierung ist das Gewicht (4)
notwendig.
Hinweis:
Gewicht (4) ganz nach unten bis zur Muffe (5)
schieben.
Ø
86
Provedení se závěsným třmenem
Montáž (viz obr. 3.4):
• Armatura Dipsys CPA 111 v závěsném
provedení (varianta uchycení D) může být
namontována na okraji nádrže pomocí
držáku armatury CYH 101.
• Armatura má pevnou délku 1 m.
• Přizpůsobení hloubky ponoru lze docílit
změnou délky závěsného řetězu.
• Pro stabilizaci polohy je nutné závaží (4).
Upozornění:
Závaží (4) posuňte zcela dolu až k objímce
(5).
1
2
3
4
5
6
7
