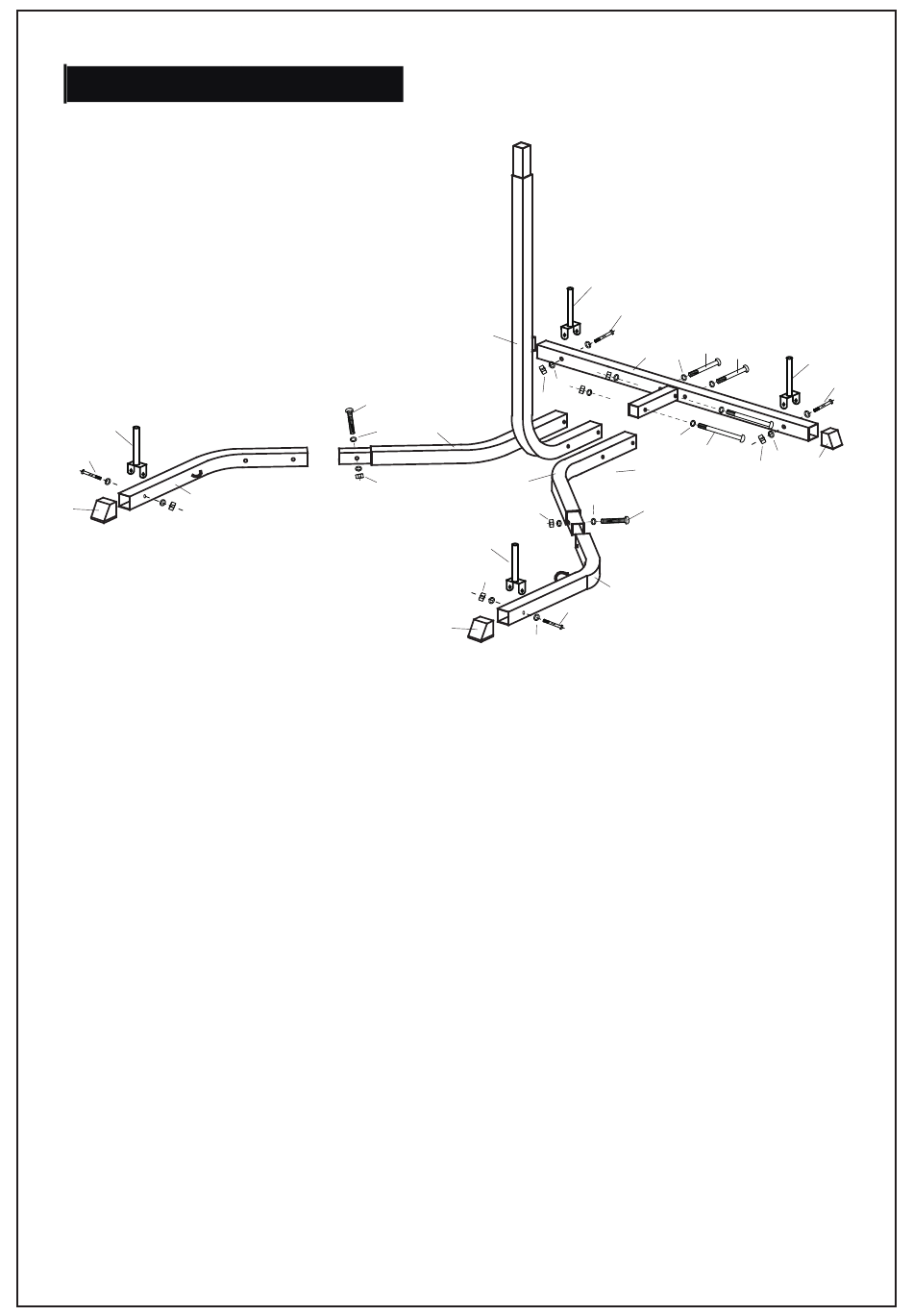

MONTAGEZEICHNUNG
Schritt 1
5
16
1
13
22
Montage des Grundrahmens
(1) Montieren Sie die Fußkappe (13) an das vordere Grundrohr (1)
und an das hintere Grundrohr (2).
(2) Schrauben Sie das Grundrohr (4) und das vordere Grundrohr (1)
zusammen, gesichert mit der Sechskantschraube M10x60 (17-2
Stck.), der Unterlegscheibe M10 (20-4 Stck.) und der Nylonmutter
M10 (22- 2 Stck.).
(3) Verschrauben Sie das Grundrohr (4) und das untere Stativrohr
(3) mit dem hinteren Basisrohr (2), gesichert mit der
Sechskantschraube M10x150 (14-2 Stck), der Sechskantschraube
M10x 65 (16-2 Stck), der Unterlegscheibe M10 (20-6 Stck) und der
Nylonmutter M10 (22-2 Stck).
(4) Verschrauben Sie das Gewichtsplattenrohr (5) mit dem hinteren
Grundrohr (2) und dem vorderen Grundrohr (1), gesichert mit der
Sechskantschraube M10x65 (16-4 Stck), der Unterlegscheibe M10
(20-8 Stck) und der Nylonmutter M10 (22-4 Stck).
3
17
22
20
4
4
22
22
5
22
13
20
5
5
16
16
2
20
20
20
14
11
20
17
1
16
16
5
16
20
13
22
