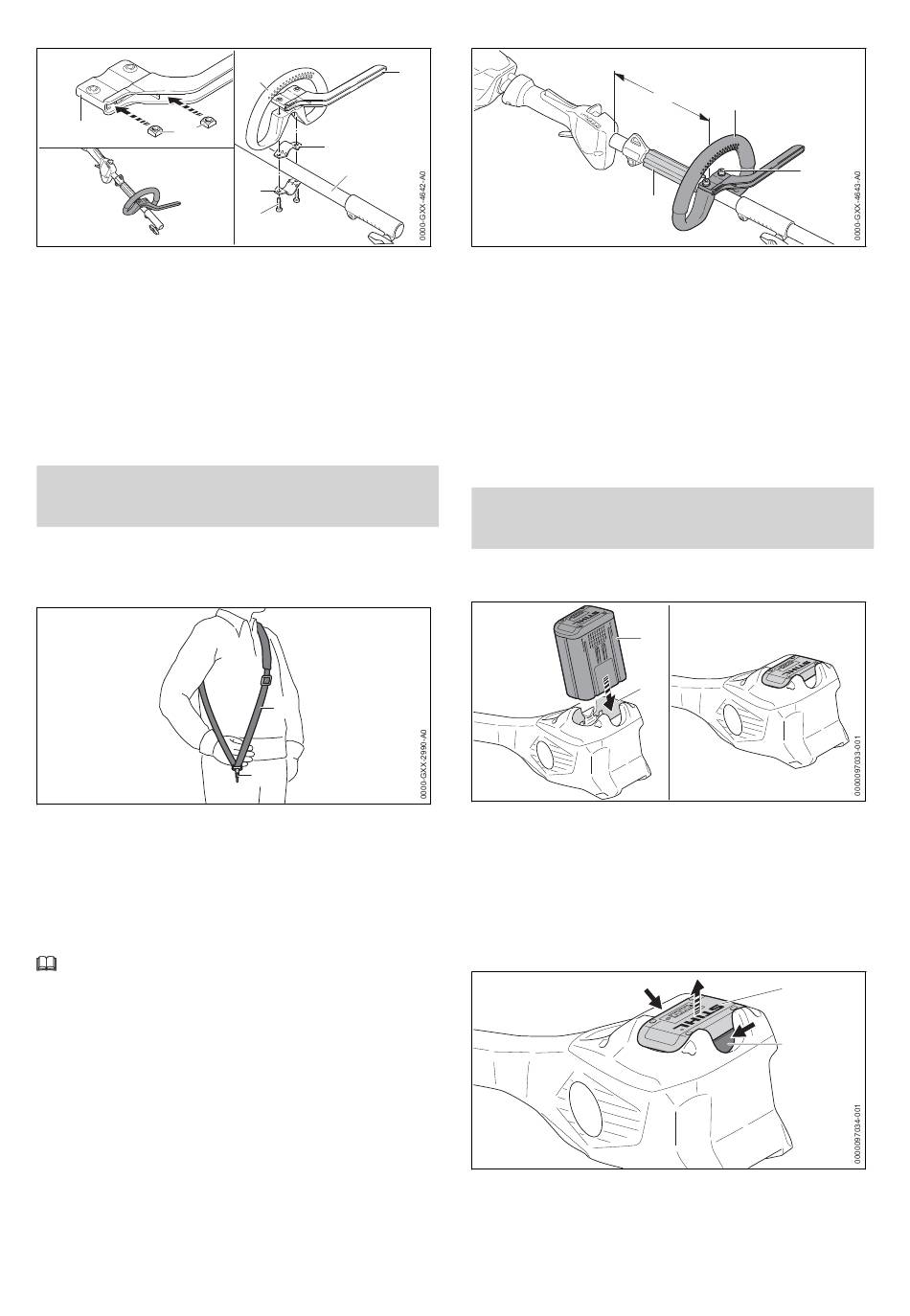

9 Combimotor voor de gebruiker instellen

1 2
► Moeren (2) zo in de loopbegrenzer (1) steken,
dat de boringen in lijn liggen.
► Klembeugel (5) in de beugelhandgreep (3)
plaatsen.
► Beugelhandgreep (3) samen met de klembeu‐
gel (5) en de loopbegrenzer (4) op de steel/
maaiboom (6) plaatsen.
► Klembeugel (7) tegen de steel (6) drukken.
► Bouten (8) aanbrengen en vastdraaien.
9 Combimotor voor de
gebruiker instellen
9.1 Enkele schouderriem aanbren‐
gen en afstellen
► Enkele schouderriem (1) omdoen.
► De enkele schouderriem (1) zo afstellen dat
de karabijnhaak (2) ongeveer een hand‐
breedte onder de rechterheup ligt.
Andere draagsystemen die gebruikt mogen wor‐
den, staan vermeld in deze gebruiksaanwijzing,
22.
9.2 Beugelhandgreep uitlijnen en
afstellen
De beugelhandgreep kan, afhankelijk van het
gebruik en de lichaamslengte van de gebruiker,
in verschillende standen worden afgesteld.
► Combimotor uitschakelen en de accu eruit
nemen.
0458-687-9421-B
3 4
5
6
7
8
1
2
► Bouten (2) losdraaien.
► Beugelhandgreep (1) zo in de gewenste stand
verschuiven, dat aan de volgende voorwaar‐
den wordt voldaan:
– De afstandhouder (3) past tussen de beu‐
gelhandgreep (1) en het draagoog.
– a = maximaal 25 cm
► Bouten (2) zo vast aandraaien, dat de beugel‐
handgreep (1) niet meer op de steel/maai‐
boom kan worden verdraaid.
10 Accu aanbrengen en weg‐
nemen
10.1

Accu plaatsen

► Accu (1) tot aan de aanslag in de accu‐
schacht (2) drukken.
De accu (1) klikt vast en is dan vergrendeld.
10.2

Accu verwijderen

► Combimotor op een vlakke ondergrond plaat‐
sen.
► Beide blokkeerhendels (1) indrukken.
De accu (2) is ontgrendeld en kan worden ver‐
wijderd.
Nederlands
a
1
2
3
1
2
2
1
51
