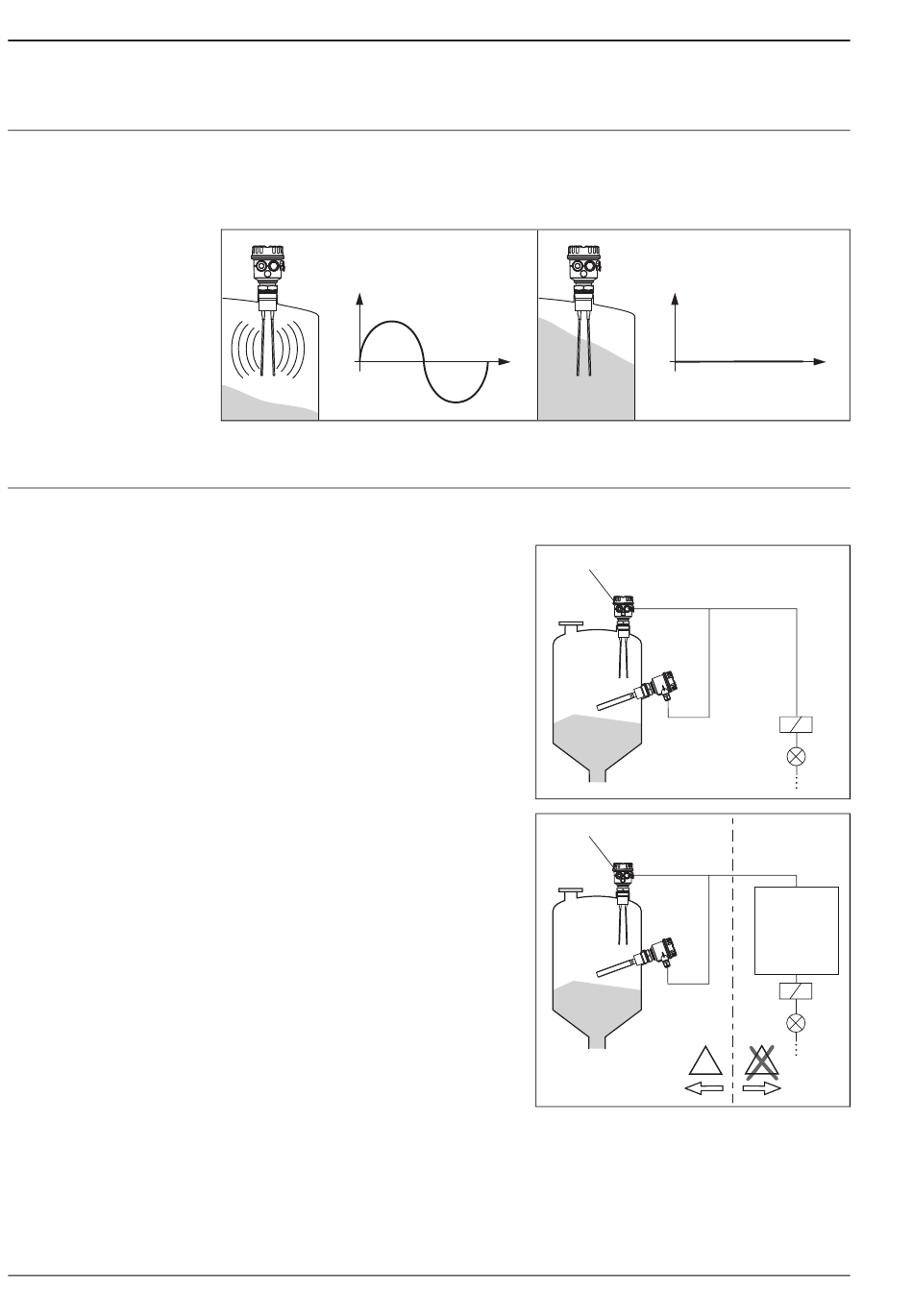

Arbeitsweise und Systemaufbau

Die Schwinggabel des Soliphant M FTM50, FTM51, FTM52 wird durch einen piezoelektrischen Antrieb auf
seine Resonanzfrequenz angeregt. Bedeckt ein Medium die Schwinggabel, ändert sich dadurch seine Schwing-
amplitude (die Schwingung wird gedämpft). Die Elektronik des Soliphant M vergleicht die Istamplitude mit
einem Sollwert und zeigt an, ob die Schwinggabel frei schwingt oder vom Medium bedeckt ist.
A
A = Amplitude
Die Bestandteile der Messeinrichtung sind von der Wahl des Elektronikeinsatzes abhängig.
Füllstandgrenzschalter
Soliphant M FTM mit Elektronikvarianten
FEM51, FEM52, FEM54
Füllstandsensor
Soliphant M FTM mit Elektronikvarianten
FEM55, FEM57, FEM58
zum Anschluss an ein separates Schaltgerät
oder einen Trennverstärker
z.B. Nivotester FTL325N, FTL375N (NAMUR)
oder FTL325P, FTL375P (PFM)
Soliphant M FTM50, FTM51, FTM52
A
t
FEM51/52/54
FEM55/57/58
t
L00-FTM5xxxx-15-06-xx-xx-001
L00-FTM5xxxx-15-05-xx-xx-000
Ex i
Schaltgerät
SPS
Trenn-
verstärker
Segment-
koppler
E X
E X
L00-FTM5xxxx-15-05-xx-de-000
