Produktbeschreibung (Fortsetzung)
4.1
Aufbau
Der elektrische Anschluss ist über ein Kabel oder eine
Steckverbindung ausgeführt (siehe siehe Typenschlüssel
auf Seite 16).
4.2
Funktion
Der Sensorverstärker dient als Auswerteeinheit von Balluff
Sensoren der Serie BOH.
4.3
Bedien- und Anzeigeelemente
Die Einstellungen des Verstärkers lassen sich über das
Bedienfeld mit den Status-LEDs ändern.
Schalter
Schalter Auflösung
Schaltmodus
(RES)
Schalter
Drehpotentiometer
Verzögerung
Verstärkungsfaktor
(DELAY)
(SENSITIVITY)

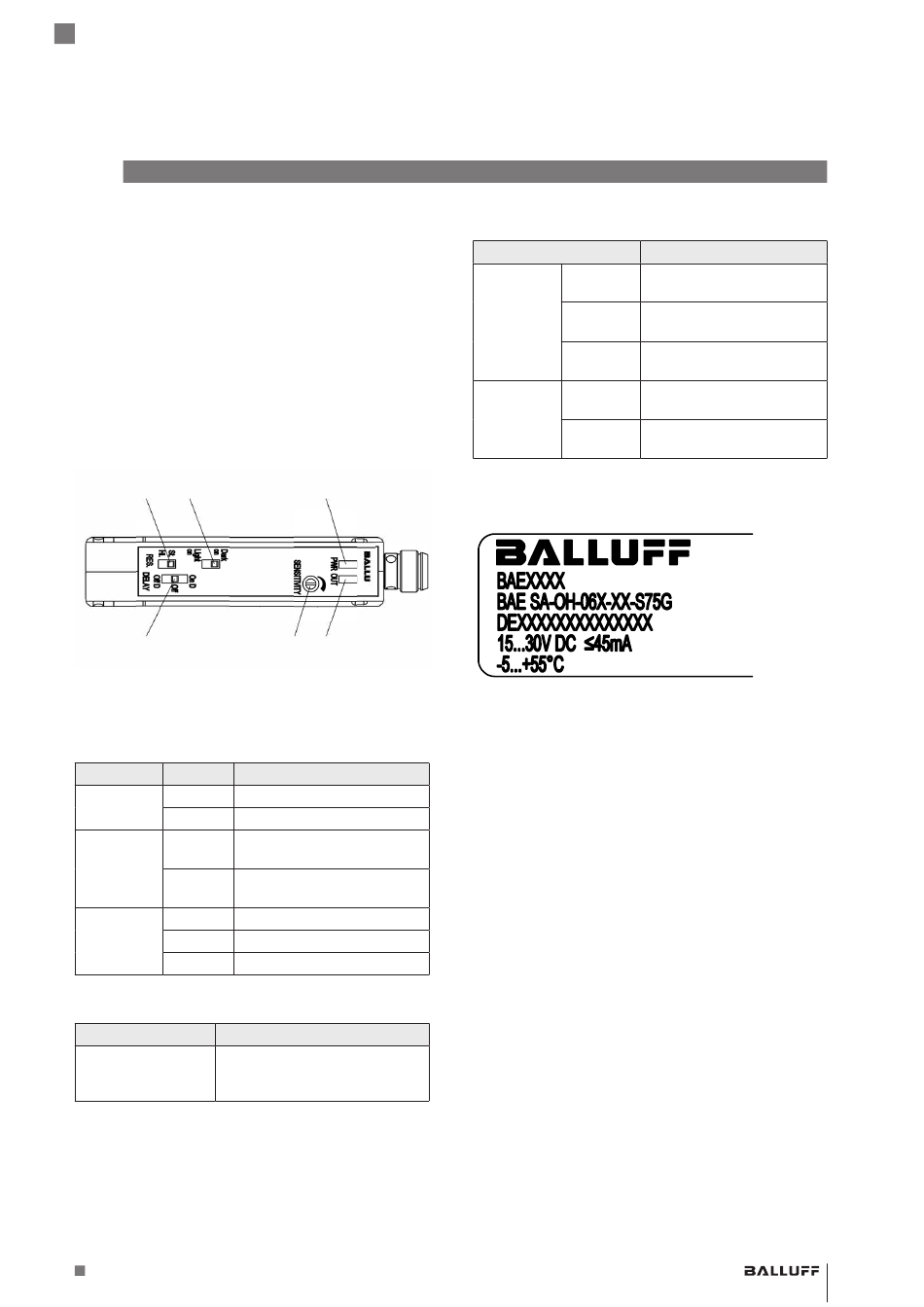

Bild 4-2:
Bedienfeld des Verstärkers
4.3.1
Bedienelemente
Schalter
Schalter
Stellung
Funktion
Dark on
Dunkelschaltend (low-active)
Schalt-
modus
Light on
Hellschaltend (high-active)
Hohe Reichweite (12 %
St.
Hysterese)
Auflösung
(RES)
Hohe Auflösung bei niedriger
Hi.
Reichweite (3 % Hysterese)
On D
50 ms Einschaltverzögerung
Verzögerung
Off
Keine Verzögerung
(DELAY)
Off D
50 ms Ausschaltverzögerung
Tab. 4-1:
Schalter
Drehpotentiometer
Drehpotentiometer Funktion
Verstärkungsfaktor
Einstellung des Verstärkungsfak-
(SENSITIVITY)
Tab. 4-2:
Drehpotentiometer
www.balluff.com
Power-LED (PWR)
'II
'II
Ausgangs-LED
(OUT)
tors der Elektronik
4.3.2
Anzeigeelemente
LED
Funktion
Grün
Gerät bereit
statisch
Power-LED
Grün
Signalwert in Hysterese
(PWR)
blinkend
Rot
Fehler
statisch
Gelb
Schaltausgang geschaltet
statisch
Ausgangs-
LED (OUT)
Schaltausgang nicht
Aus
geschaltet
Tab. 4-3: Anzeigeelemente
4.4
Bedruckung
1)
1)
Alternatives Anschlussbild:
Bestellcode
Typ
2)
1 - brown +VDC
Seriennummer
3)
2 - blue
GND
Bild 4-3:
Bedruckung (Beispiel)
3 - black
OUT NPN
4 - white
n.c.
