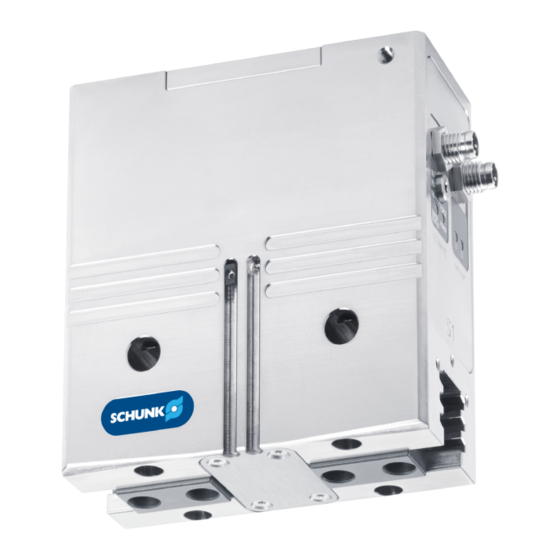

SCHUNK PGN-plus-E Reparaturanleitung

PGN-plus-E
Ersatzteilpaket Staubabdeckung
Reparaturanleitung
SCHUNK GmbH & Co. KG | Spann- und Greiftechnik
D-74348 Lauffen/Neckar | Bahnhofstr. 106 – 134
Tel. +49-7133-103-0 | Fax +49-7133-103-2399
info@de.schunk.com | www.schunk.com
Urheberrecht
Diese Anleitung bleibt urheberrechtlich Eigentum der
SCHUNK GmbH & Co.KG. Sie wird nur unseren Kunden und den Betreibern
unserer Produkte mitgeliefert und ist Bestandteil des Produktes. Ohne unsere
ausdrückliche Genehmigung dürfen diese Unterlagen weder vervielfältigt
noch dritten Personen, insbesondere Wettbewerbsfirmen, zugänglich
gemacht werden.
Technische Änderungen
Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten.
Dokumentennummer: 1502225
Auflage: 01.00 | 26.01.2022 | de - en
© SCHUNK GmbH & Co. KG
Alle Rechte vorbehalten
1 Verwendungszweck
In Einsatzgebieten mit erhöhtem Schmutzaufkommen muss eine
Staubabdeckung genutzt werden, um den Greifer gegen eindringende Stoffe
vor Beschädigungen und starkem Verschleiß von außen zu schützen.
2 Lieferumfang
Bezeichnung
Seitliche Abdeckung [Stk.]
Abdeckblech [Stk.]
Zwischendeckel [Stk.]
Zwischenbacke [Stk.]
Dichtung [Stk.]
Schraube [Stk.]
Scheibe [Stk.]
Gewindestift [Stk.]
Zentrierhülse[Stk.]
3 Mitgeltende Unterlagen
• Katalogdatenblatt des Produkts *
• Montage- und Betriebsanleitung des Produkts, inkl. Einbauerklärung *
• Sicherheitsdatenblatt des Schmierstoffs *
Die mit Stern (*) gekennzeichneten Unterlagen können unter schunk.com
heruntergeladen werden.
4 Hinweise auf besondere Gefahren
WARNUNG
Verletzungsgefahr durch unerwartete Bewegungen!
Ist die Energieversorgung eingeschaltet oder noch Restenergie im System
vorhanden, können sich Bauteile unerwartet bewegen und schwere
Verletzungen verursachen.
• Vor Beginn sämtlicher Arbeiten am Produkt: Energieversorgung
abschalten und gegen Wiedereinschalten sichern.
• Sicherstellen, dass im System keine Restenergie mehr vorhanden ist.
5 Schmierstoffe/Schmierstellen
WARNUNG
Verletzungsgefahr durch Kontakt mit Schmierstoffen!
Haut- oder Augenkontakt mit Schmierstoff kann zu Reizungen und
allergischen Reaktionen führen.
• Haut- oder Augenkontakt mit Schmierstoff vermeiden.
• Sicherheitsbrille und Schutzhandschuhe tragen.
• Angaben auf dem Sicherheitsdatenblatt des Schmierstoffs beachten.
SCHUNK empfiehlt die aufgeführten Schmierstoffe.
Bei der Wartung alle Schmierstellen mit Schmierstoff behandeln. Den
Schmierstoff mit einem nichtfasernden Tuch dünn auftragen.
Schmierstelle
Alle Dichtungen
6 Schraubensicherung
Wenn nicht anders angegeben, Schrauben mit Loctite Nr. 243 oder einem
gleichwertigen Klebstoff sichern.
7 Anzugsdrehmoment
Pos. Bezeichnung
5 Schraube [Nm]
8 Schraube [Nm]
PGN-plus-E 80–100
2
1
2
2
4
16
4
4
4
8 Staubabdeckung montieren
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Schmierstoff
Sealgood 1 Ø
Ø
PGN-plus-E
80 100
0.94 0.94
0.53 0.94
Schrauben (1) lösen und Abdeckblech (2) entfernen.
Gewindestifte (4) in seitliche Abdeckungen (3) einschrauben. Darauf
achten, dass diese in der Bohrung versenkt sind.
Seitliche Abdeckungen (3) mit Schrauben (5) seitlich am Greifer leicht
anlegen.
Abdeckblechdichtungen (6) mit Aussparungen nach außen einlegen.
Abdeckblech (7) mit Schrauben (8) befestigen, dabei Aussparungen für
Sensoren beachten.
Schrauben (5) anziehen.
Dichtungen (9) auf Zwischenbacken (10) montieren (nicht fetten!).
Zentrierhülsen in die Grundbacken des Greifers stecken.
Zwischendeckel (12) beidseitig fetten und zentriert über die Grundbacken
auf das Abdeckblech (7) legen.
Zwischenbacken (10) mit Dichtungen (9) in Richtung Greifer auf die
Zentrierhülsen stecken.
Greiferfinger mit Zentrierhülsen und Schrauben auf die
Zwischenbacken (10) montieren.
