Raccordement électrique
Raccorder les capteurs aux bornes. Les capteurs sont alimentés
en tension externe TBTP.

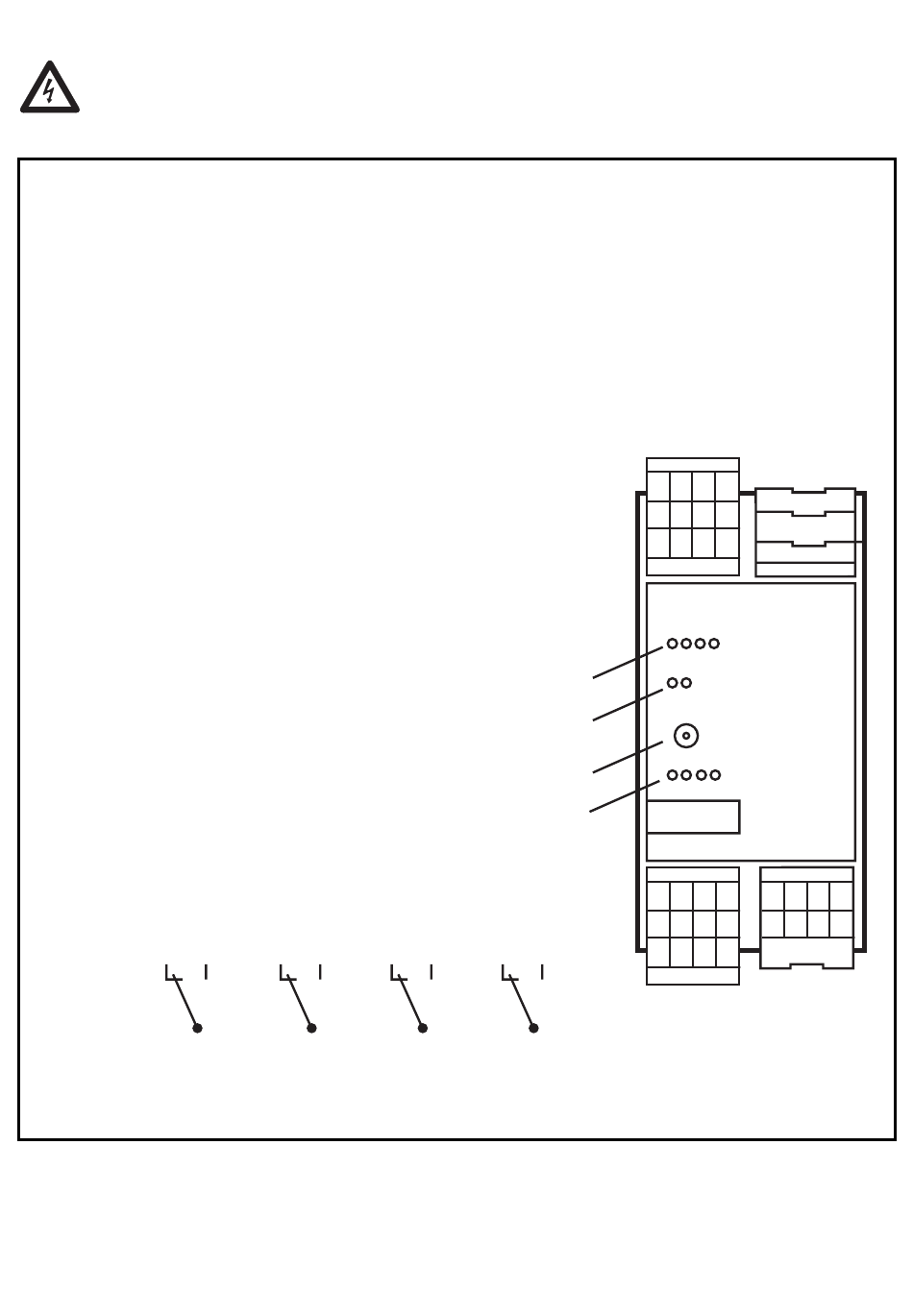

Schéma de branchement
A+: AS-i +
A-: AS-i -
E+: alimentation externe
pour capteurs +24V
E-: alimentation externe
pour capteurs 0V
I+: alimentation capteurs +24V
I-: alimentation capteurs 0V
I1 ... I4: entrées de commutation capteurs
1 ... 4
LEDs 1: indication de l'état de
commutation entrées capteurs
LEDs 2: AS-i, FAULT, AUX
LEDs 3: indication de l'état de
commutation sorties
actionneurs
ADR: prise d'adressage
O1
12 14
11
O2 O3
22 24 32 34
21 31
I- I- I-
I1 I2 I3 I4
I+ I+ I+ I+
LEDs 1
LEDs 2
ADR
LEDs 3
14 11 11 12
O4
24 21 21 22
42 44
A+ A-
41
I-
34 31 31 32
44 41 41 42
