Raccordement électrique
Mettre les circuits d'alimentation pour les actionneurs hors ten-
sion. Raccorder les capteurs et actionneurs aux bornes. Ne pas
raccorder les entrées I1 ... I4 et I+, I- à un potentiel externe.

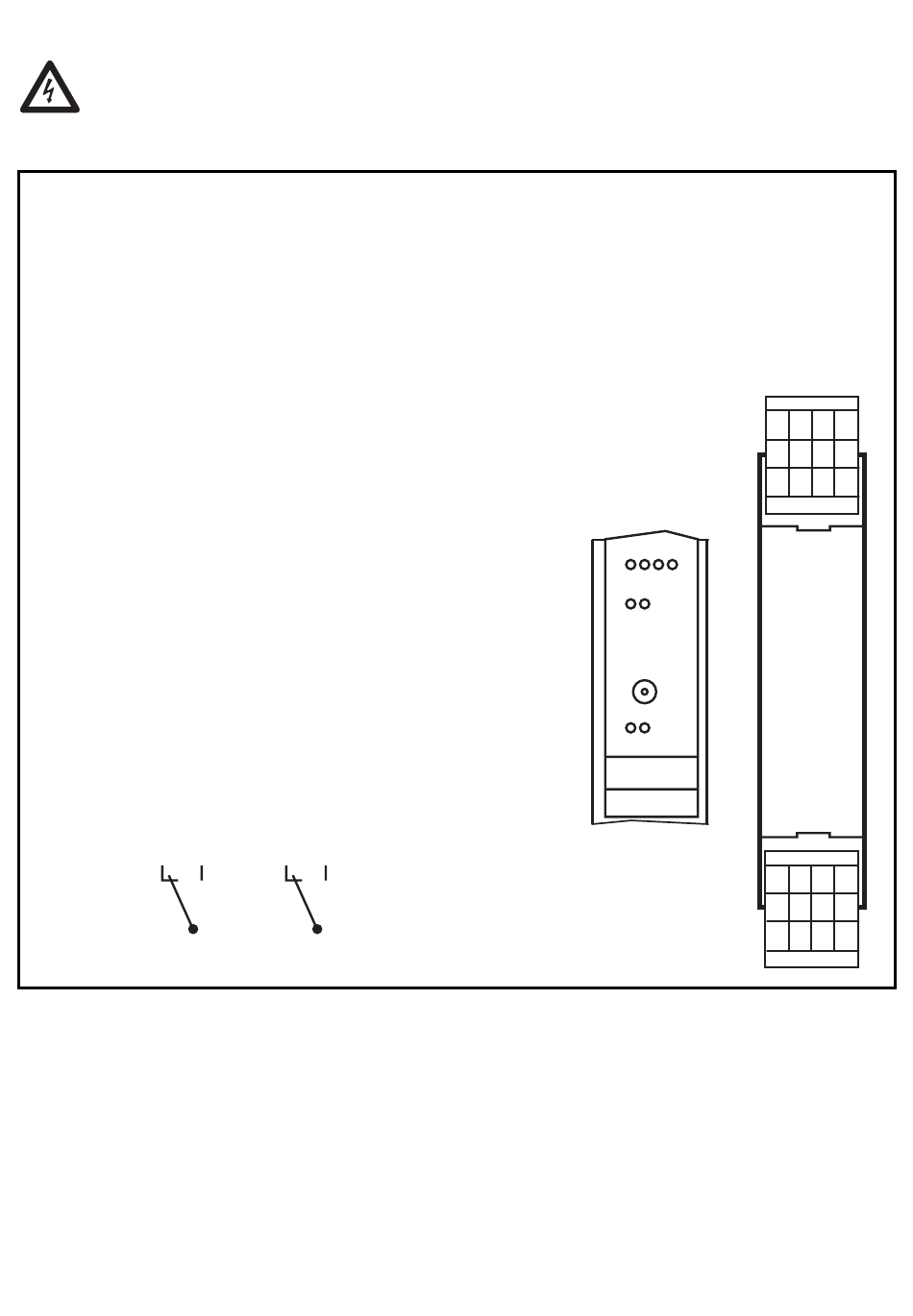

Schéma de branchement
A+: AS-i +
A-: AS-i -
I+: alimentation capteurs via AS-i (24V)
I-: alimentation capteurs via AS-i (0V)
I1 ... I4: entrées de commutation capteurs
1 ... 4
LEDs 1: indication de l'état de
commutation entrées capteurs
LEDs 2: AS-i, FAULT
LEDs 3: indication de l'état de
commutation sorties
actionneurs
ADR: prise d'adressage
O1
12 14
11
O2
22 24
21
LEDs 1
LEDs 2
ADR
LEDs 3
I- I- I- I-
I1 I2 I3 I4
I+ I+ I+ I+
14 11 11 12
24 21 21 22
A+ A-
