Im Hauptmenü finden Sie die Seriennummer des Gerätes (z.B. SN 99995), die installierte Firmware
Version (z.B. V 1.00-0859) und sowie die Geräte-IP Nummer (z.B. @10.166.1.77) bei aktiver
Ethernet-Verbindung.
•
Um die Anzeige "Hauptmenü" direkt aufzurufen drücken Sie die Taste
•
Um die Anzeige "Alarm-Status" direkt aufzurufen drücken Sie die Taste
6.5
Extraktionsstatus

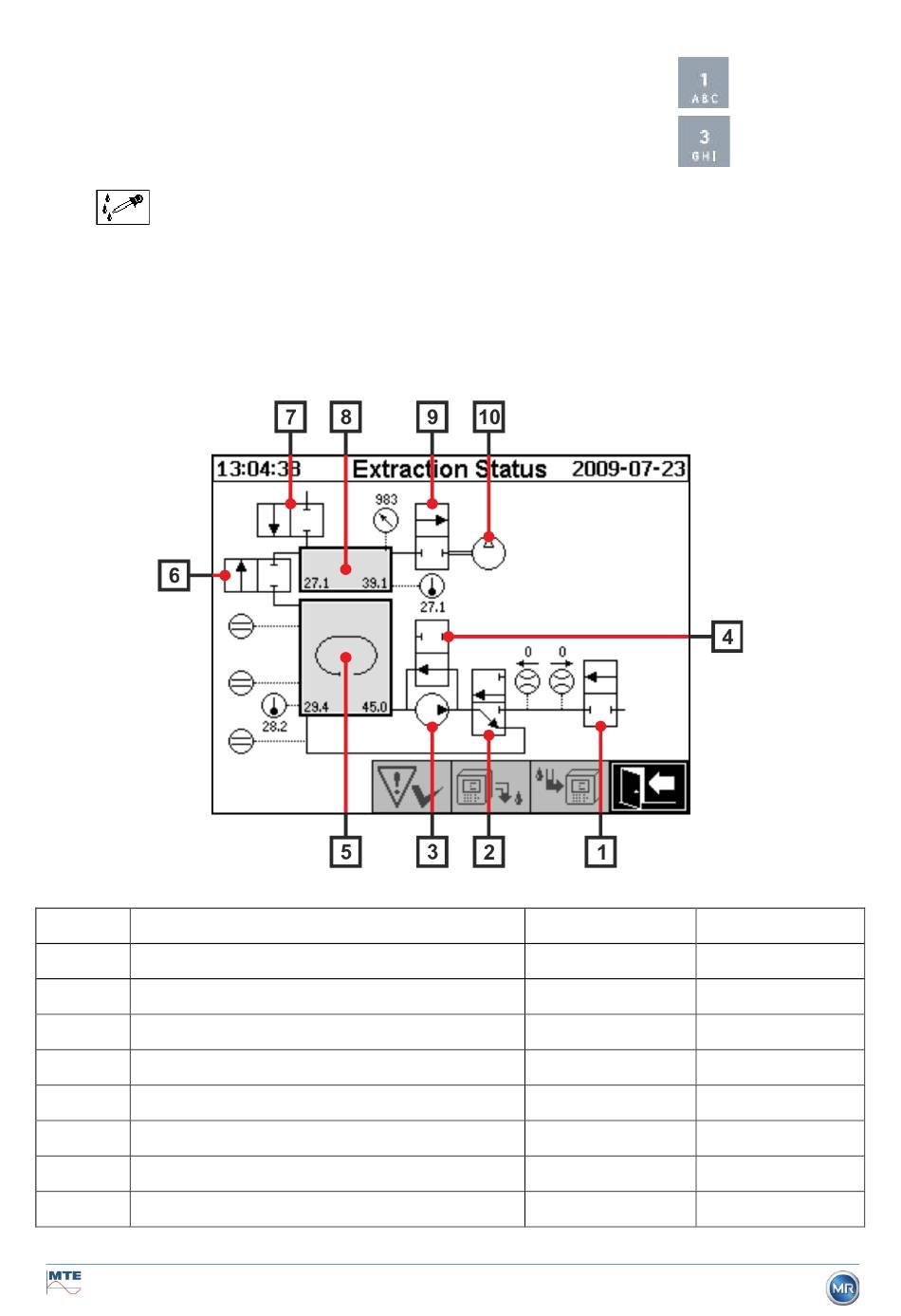

Im Extraktionsstatus Menü werden die Mess- und Entnahmekomponenten des MSENSE
Form eines hydraulischen Funktionsdiagramms abgebildet. Diese werden aktiv (grau hinterlegt)
dargestellt und wechseln ihren Zustand entsprechend dem aktuellen Prozessschritt (6.2):
Entnahmekomponenten:
Legende Name
[1]
Ein- / Auslassventil
[2]
Entgasungsventil
[3]
Ölpumpe
[4]
Bypassventil Ölpumpe
[5]
Extraktionskammer
[6]
Messzellentrennventil
[7]
Belüftungsventil
[8]
Messzelle
®
MSENSE
DGA 5
Kurzbezeichnung
Ventil V6
Ventil V1
Pumpe P1
Ventil V5
-
Ventil V2
Ventil V4
-
7045877/02 DE – 11/2020
®
DGA 5 in
(Ventilfunktion)
(NC)
(NC)
-
(NO)
-
(NC)
(NC)
-
Seite 75
