M1
X3:4
M1
X3:3
M1
X3:2
M1
X3:1
[5]

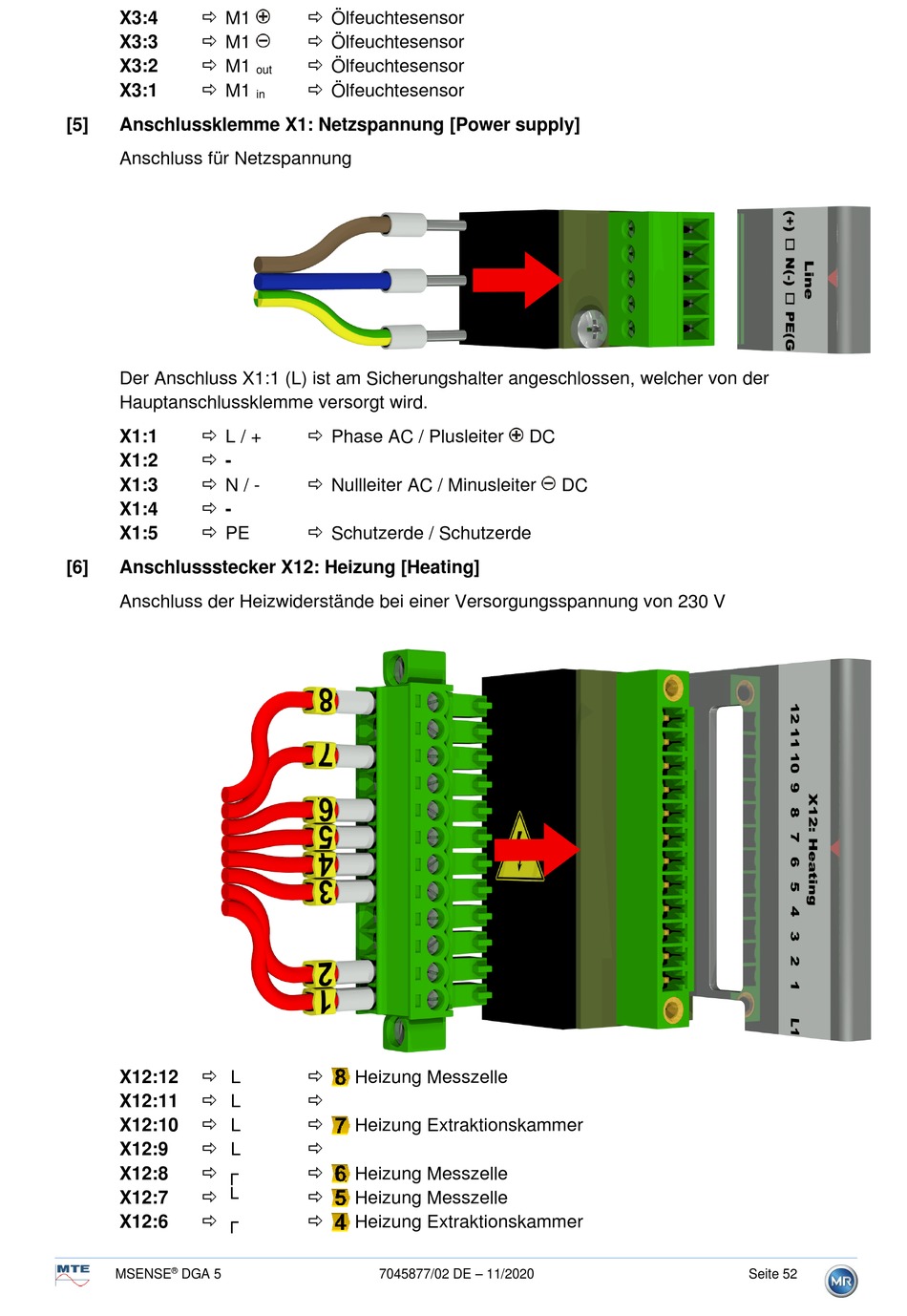

Anschlussklemme X1: Netzspannung [Power supply]
Anschluss für Netzspannung
Der Anschluss X1:1 (L) ist am Sicherungshalter angeschlossen, welcher von der
Hauptanschlussklemme versorgt wird.
L / +
X1:1
-
X1:2
N / -
X1:3
-
X1:4
PE
X1:5
[6]
Anschlussstecker X12: Heizung [Heating]
Anschluss der Heizwiderstände bei einer Versorgungsspannung von 230 V
L
X12:12
L
X12:11
L
X12:10
L
X12:9
┌
X12:8
└
X12:7
┌
X12:6
®
MSENSE
DGA 5
Ölfeuchtesensor
Ölfeuchtesensor
Ölfeuchtesensor
out
Ölfeuchtesensor
in
Phase AC / Plusleiter
Nullleiter AC / Minusleiter
Schutzerde / Schutzerde
Heizung Messzelle
Heizung Extraktionskammer
Heizung Messzelle
Heizung Messzelle
Heizung Extraktionskammer
7045877/02 DE – 11/2020
DC
DC
Seite 52
