2.4

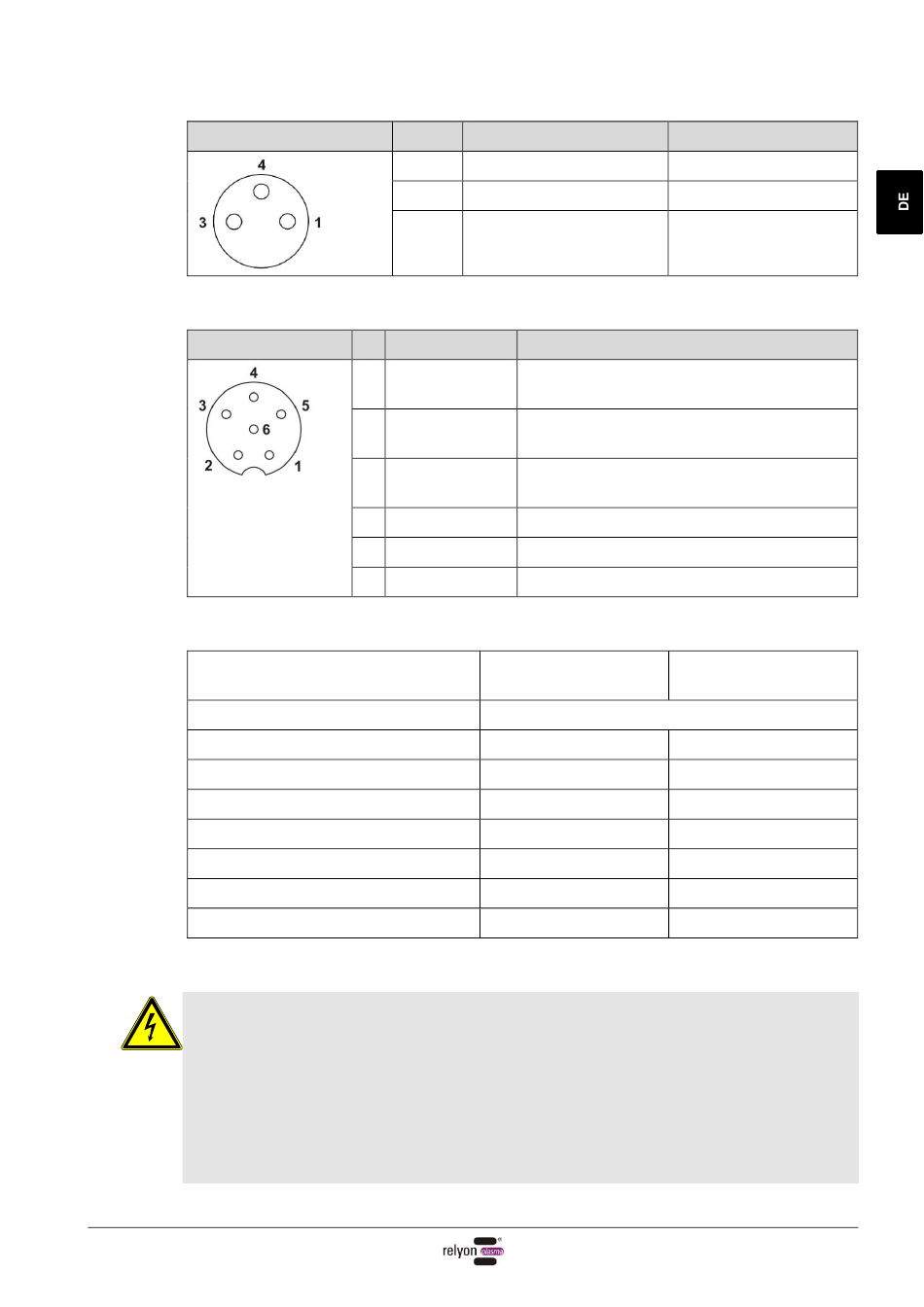

Belegung der Anschlussleitungen
Die Anschlussleitung DC ist folgendermaßen zu belegen:
Die Anschlussleitung Kommunikation ist folgendermaßen zu belegen:
Spezifikation für Anschlussleitungen:
Norm
Polzahl
Kopfform
Bemessungsspannung DC [V]
Bemessungsstrom [A]
Kodierung
Leitungsquerschnitt
Maximale Länge
Vorsicht – elektrische Spannung!
Der Anschluss der Adern an das Netzteil bzw. die Anlagensteuerung darf nur
durch zuständige Elektrofachkräfte vorgenommen werden!
Wenn an den Leitungen Schäden sichtbar sind:
- Nehmen Sie das Gerät nicht in Betrieb.
- Lassen Sie die beschädigten Teile von einer Fachkraft reparieren oder
tauschen Sie diese aus.
BA-PZ3_i_ML / F0354901
#
Farbe
1
braun
3
blau
4
schwarz
#
Farbe
Signal
1
braun
Plasma ein (Eingang 0 bis 10 V
analog, bis 24 V spannungsfest)
2
weiß
Plasma OK (Ausgang 0 V / 24 V bei
max. 20 mA)
3
blau
Error (Ausgang 0 V / 24 V bei max.
20 mA)
4
schwarz
Nicht belegt
5
grau
GND
6
rosa
Nicht belegt
Anschlussleitung
DC
M8-Steckverbinder IEC 61076-2-104
3
Buchse/female
60
4
A /Standard
3x 0,25 mm²
30 m
Signal
24V DC
GND
Nicht belegt
Anschlussleitung
Kommunikation
6
Stecker/male
30
1,5
A/ Standard
6x 0,14 mm²
30 m
45
