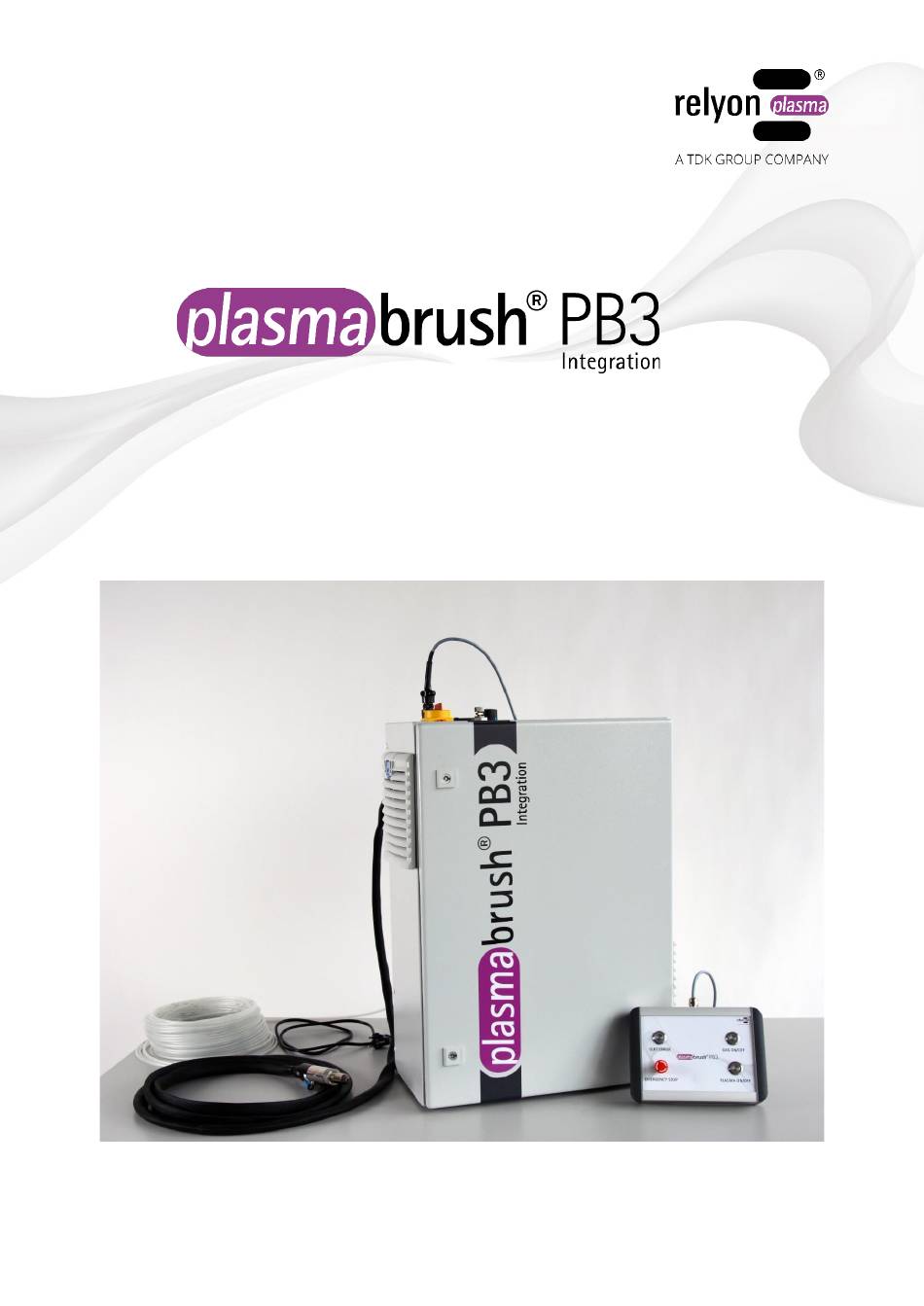

- Seite 1 Betriebsanleitung BA-PB3_IP_DE / F0354800...
- Seite 2 Wir freuen uns, dass Sie sich für ein hochwertiges Markengerät der Firma relyon plasma GmbH entschieden haben und danken Ihnen für das entgegengebrachte Vertrauen. Um das Gerät optimal nutzen zu können, lesen Sie bitte die Betriebsanleitung sorgfältig durch. Wichtiger Hinweis! Lesen Sie diese Anleitung unbedingt vor Montage, Installation und Inbetriebnahme gründlich durch! Beachten Sie unbedingt die Sicherheitshinweise! Nichtbeachten der Sicherheitshinweise kann zu...
-
Seite 3: Inhaltsverzeichnis
Sicherheit ..........................4 Restgefährdungen ........................4 Hinweise und Pflichten für den Betreiber ..................6 Bestimmungsgemäßer Betrieb ....................6 Unzulässige Betriebsbedingungen....................6 Emissionen ..........................6 Gerätebeschreibung ......................7 Funktion ............................7 Geräteübersicht........................... 7 2.2.1 Gesamtes Gerät ......................7 2.2.2 Bodenteil: Beschreibung und Anschlüsse ..............8 2.2.3 Fernbedienung (optional erhältlich): Beschreibung ............ -
Seite 4: Sicherheit
Sicherheit Das Gerät ist nach den entsprechenden internationalen Normen gebaut. Wie bei jedem technischen Produkt können jedoch von der Anlage bei unsachgemäßer oder nicht bestimmungsgemäßer Benutzung Gefahren ausgehen. Das Arbeiten mit dem Gerät kann gefährlich sein und zu schweren - unter Umständen auch tödlichen - Verletzungen führen. - Seite 5 Vorsicht – Gesundheitsgefahr! Das Gerät arbeitet mit einer hohen Frequenz (~ 40 bis 65 kHz am Plasmaerzeuger). • Zur Vorsicht sollen Personen mit einem Herzschrittmacher, mit Hörgeräten oder Hörimplantaten folgendes beachten: Verwenden Sie das Gerät nicht in der Nähe des Herzschrittmachers, des Hörgerätes oder des Hörimplantates.
-
Seite 6: Hinweise Und Pflichten Für Den Betreiber
Hinweise und Pflichten für den Betreiber • Es ist grundsätzlich mit Störaussendungen zu rechnen. Die Anlage ist gemäß EMV-Verordnung geprüft. Der Betreiber hat die elektromagnetische Verträglichkeit mit anderen elektrischen und elektronischen Geräten in unmittelbarer Nähe zu überprüfen und sicherzustellen. • Stellen Sie sicher, dass: Das Bedienpersonal diese Betriebsanleitung gelesen und verstanden hat. -
Seite 7: Gerätebeschreibung
Gerätebeschreibung Funktion Das Gerät wird zur Plasmabehandlung (Aktivierung, Feinreinigung) bei Atmosphärendruck von Materialoberflächen (Metallen, Textilien, Glas, Kunststoffen, Keramiken und Naturmaterialien) betrieben. Durch diese Plasmabehandlung können deutlich bessere Ergebnisse bei anschließendem Kleben, Lackieren, Bedrucken, Beschichten, Benetzen, Kaschieren und Metallisieren von Oberflächen erzielt werden. Geräteübersicht 2.2.1 Gesamtes Gerät... -
Seite 8: Bodenteil: Beschreibung Und Anschlüsse
2.2.2 Bodenteil: Beschreibung und Anschlüsse Abb.: Schematische Darstellung des Bodenteils (Vorderansicht und Draufsicht) Nr. Bauteil Signallampe „Gerät Ein/Aus“ (rot) Gerätehauptschalter I/O Steckerbuchse für Fernbedienung oder SPS Steuerung Durchführung Schlauchpaket (inkl. HV-Leitung) Wartungseinheit für Druckluftversorgung Durchflussmesser Drosselventil für Druckluftversorgung Lüftergitter Funktionserdeanschluss BA-PB3_IP_DE / F0354800... -
Seite 9: Fernbedienung (Optional Erhältlich): Beschreibung
Sicherung F1 (siehe 3.1 Technische Daten) Buchse für Netz-Anschlusskabel (mit Abdeckkappe) 2.2.3 Fernbedienung (optional erhältlich): Beschreibung Abb.: Schematische Darstellung der Fernbedienung Nr. Bauteil Schalter PLASMA ON/OFF Schalter GAS ON/OFF Taster QUIT ERROR Not-Aus-Schalter BA-PB3_IP_DE / F0354800... -
Seite 10: Plasmaerzeuger: Beschreibung
2.2.4 Plasmaerzeuger: Beschreibung Abb.: Schematische Darstellung des Plasmaerzeugers Nr. Bauteil PB3 Plasmaerzeuger PG-31 PB3 Düse A450 M3 Anschluss für PE-Leitung M5 Montageöffnungen für Befestigung am Kundengerät Achtung – Geräteschaden! Barrierehülse aus Keramik im Plasmaerzeuger! 1. Im Plasmaerzeuger (1) sind Keramikhülse und Abstandshalter, die Barrierehülsen (nicht im Bild), eingesteckt. -
Seite 11: Anschlussbelegung Sps-Schnittstelle
2.2.5 Anschlussbelegung SPS-Schnittstelle Abb.: Schematische Darstellung der SPS-Schnittstelle Farbe Anschlussbelegung Buchse Kabel Eingang Freigabe „GAS ON/OFF“ Rosa Freigabe „PLASMA ON/OFF“ Freigabe „QUIT ERROR“ Lila Gelb Not-Aus Ausgang Grün 24 V Versorgung DC (im Gerät intern generierte 24 V) Schwarz Rückmeldung „GAS ON/OFF“ (24V/0V) Blau Rückmeldung „PLASMA ON/OFF“... -
Seite 12: Lieferumfang
Lieferumfang Der Lieferumfang umfasst die folgenden Komponenten: • Gerät plasmabrush PB3 Integration (Bestehend aus Bodenteil und Plasmaerzeuger, befestigt auf Montageplatte) • optional: Fernbedienung • Netzanschlusskabel • Betriebsanleitung Technische Daten Technische Daten Bezeichnung Wert Elektrische Daten 220V – 240V AC / 50 Hz / max. 6A Elektrischer Anschluss Netz-Absicherung F1 = 10 A/ 250 VAC / träge... -
Seite 13: Zulässige Betriebsparameter
Gasanschluss • Druckluft (gereinigt, öl- und schmiermittelfrei) Gasarten Stickstoff (Technische Gase partikel- und ölfrei) Weitere Gasarten nur nach Freigabe von relyon plasma. • 40 – 80 l/min Gasdurchfluss • Qualität Druckluft 1.4.1 nach ISO 8573.1 Stickstoff 2.8 (N2) nach DIN EN ISO 14175:N1 •... -
Seite 14: Transport/Lagern
Transport/Lagern Lagern Lagern Sie das Gerät an einem trockenen Ort. Dies schützt das Gerät vor Korrosion der elektrischen Kontakte. Schützen Sie das Gerät vor Verschmutzung und Fremdkörpern. Schützen Sie den Plasmaerzeuger und den Gasanschluss vor Verschmutzung und Fremdkörpern. Transport Das Gerät ist für den stationären Gebrauch in der Fertigung konzipiert. Ein regelmäßiger Ortswechsel ist nicht vorgesehen. -
Seite 15: Installation
Installation Bevor Sie das Gerät installieren, müssen die folgenden Punkte erfüllt sein: • Das Gerät muss unbeschädigt sein. • Das Gerät darf nur mit dem dafür vorgesehenen Netzkabel angeschlossen werden. • Der Gerätehauptschalter ist als allpolige Trennvorrichtung zu verwenden. • Eine geeignete Gasversorgung (s. - Seite 16 Abb.: Schematische Darstellung der Montageplatte BA-PB3_IP_DE / F0354800...
-
Seite 17: Besondere Hinweise Zum Einsatz Des Plasmaprozesses
Besondere Hinweise zum Einsatz des Plasmaprozesses Allgemeine Beschreibung Eine Behandlung von Oberflächen mit atmosphärischem Plasma hat verschiedene Vorteile. Diese sind z.B. die Erhöhung der Oberflächenenergie, um eine bessere Oberflächenbenetzung zu erzeugen. Eine optimale Oberflächenbenetzung ist der erste und oft entscheidende Schritt um einen guten Aufdruck, eine homogene Beschichtung, eine gleichmäßige Lackierung oder einen materialschlüssigen Klebstoffauftrag zu bekommen. -
Seite 18: Hinweise Auf Den Korrekten Umgang Mit Zu Behandelnden Substraten
Hinweise auf den korrekten Umgang mit zu behandelnden Substraten Vorsicht – elektrische Spannung! • Gefahr durch Hochspannung Richten Sie niemals den Plasmastrahl auf Menschen oder Tiere. Berühren Sie niemals bei Betrieb die Plasmadüse oder den Plasmastrahl. Berühren Sie niemals das zu behandelnde Werkstück oder dessen Halterung während der Plasmaerzeugung. -
Seite 19: Bedienung
Bedienung Bedienelemente / Anzeigen Vorsicht – elektrische Spannung! Gefahr eines elektrischen Schlags. Greifen Sie niemals in den Bereich des angeschlossenen Plasmaerzeugers, während dieser betrieben wird oder wenn dieser sich abgeschaltet hat (z.B. um nachzusehen, weshalb der Plasmaerzeuger abgeschaltet hat). Abb.: Schematische Darstellung der Bedienelemente Nr. -
Seite 20: Gerät Einschalten Und Betreiben
Gerät einschalten und betreiben Achtung – Geräteschaden! Das Gerät kann beschädigt werden, wenn Sie versuchen, das Bodenteil zu versetzen, indem Sie an einem der Kabel ziehen. Achten Sie immer darauf, dass keine Zugspannungen auf die Leitungen kommen. Das Schlauchpaket kann auch durch Knicken oder durch zu enge Biegeradien beschädigt werden. - Seite 21 Betrieb mit optionaler Fernbedienung: Drücken Sie zum Starten des Plasmaprozesses den Schalter „PLASMA ON/OFF“ auf der Fernbedienung (#6). Der Schalter leuchtet dabei blau, es wird an der Düse des Plasmaerzeuger gut sicht- und hörbar Plasma erzeugt. Drücken Sie zum Beenden des Plasmaprozesses erneut den Schalter „PLASMA ON/OFF“...
-
Seite 22: Gerät Ausschalten
Gerät ausschalten Vorsicht – heiße Oberfläche! Im Bereich der Düse des Plasmaerzeugers entstehen Temperaturen von bis zu 200 °C. Warten Sie, bis das Gerät abgekühlt ist, wenn Sie diesen Bereich berühren müssen. Legen Sie das Gerät nach dem Gebrauch nur an Orten ab, die nicht temperaturempfindlich sind, bzw. -
Seite 23: Außerbetriebnahme
Außerbetriebnahme Zur Außerbetriebnahme des Geräts führen Sie die folgenden Punkte in der angegebenen Reihenfolge durch: 1. Schalten Sie das Gerät über den Gerätehauptschalter (#1) aus. 2. Trennen Sie das Gerät von der Netzspannungsversorgung: Ziehen Sie den Netzgerätestecker ab. 3. Verschließen Sie die Netzanschlussbuchse am Bodenteil mit der Abdeckkappe. 4. - Seite 24 Trennen Sie die Stromversorgung zum Gerät. Öffnen Sie den Filterhalter an der Lasche mit dem Logo. Setzen Sie eine neue Filtermatte ein Drücke Sie den Filterhalter an der Lasche zu, bis dieser merkbar einrastet BA-PB3_IP_DE / F0354800...
-
Seite 25: Wartung Plasmaerzeuger
Wartung Plasmaerzeuger Vorsicht – heiße Oberfläche! Im Bereich der Düse des Plasmaerzeugers entstehen Temperaturen von bis zu 200 °C. Warten Sie, bis das Gerät abgekühlt ist, wenn Sie diesen Bereich berühren müssen. Legen Sie das Gerät nach dem Gebrauch nur an Orten ab, die nicht temperaturempfindlich sind, bzw. - Seite 26 Zum Wechseln der Düse und Elektrode führen Sie folgende Punkte durch: 1. Schalten Sie das Gerät aus und warten Sie bis der Plasmaerzeuger abgekühlt ist. 2. Schrauben Sie die Düse (2) mit der Überwurfmutter (1) (Rechtsgewinde) ab. Vorsicht: Beim Entfernen der Düse können die Keramikhülse (4) und das Distanzstück für die Keramikhülse aus dem Erzeugergehäuse (5) herausfallen! 3.
-
Seite 27: Behebung Von Störungen
Behebung von Störungen 10.1 Übersicht Störungen / Fehler Störung / Fehler Ursache Beseitigung Gerätehauptschalter (#1) Sicherung defekt. Sicherung an der Geräterückseite muss leuchtet nicht. gewechselt werden. Netzgerätestecker Überprüfen Sie den Netzgeräteanschluss. falsch angeschlossen. Keine/falsche Überprüfen Sie die Spannungsversorgung. Netzspannungsversorgung. Es wird kein Plasma erzeugt. Ein Fehler liegt an, das Stellen Sie sicher, dass der Not-Aus- Gerät ist nicht Schalter gelöst ist und der Fehler quittiert... -
Seite 28: Umwelt
Umwelt 11.1 Entsorgung Denken Sie an den Schutz der Umwelt. Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Konformität / Normen 12.1 Wir erklären CE-Konformität. -
Seite 29: Ersatz- Und Verschleißteile
PB3 Elektrode mit O-Ring Verschleißteil 1000242500 Düse A250 Verschleißteil 1000600700 Düse A350 Verschleißteil 78707200 Düse A450 Verschleißteil relyon plasma GmbH A TDK Group Company Osterhofener Straße 6 93055 Regensburg Deutschland Telefon: +49-941-60098-0 Fax: +49-941-60098-100 E-Mail: info@relyon-plasma.com http://www.relyon-plasma.com BA-PB3_IP_DE / F0354800...
