2.3 Gerätebeschreibung

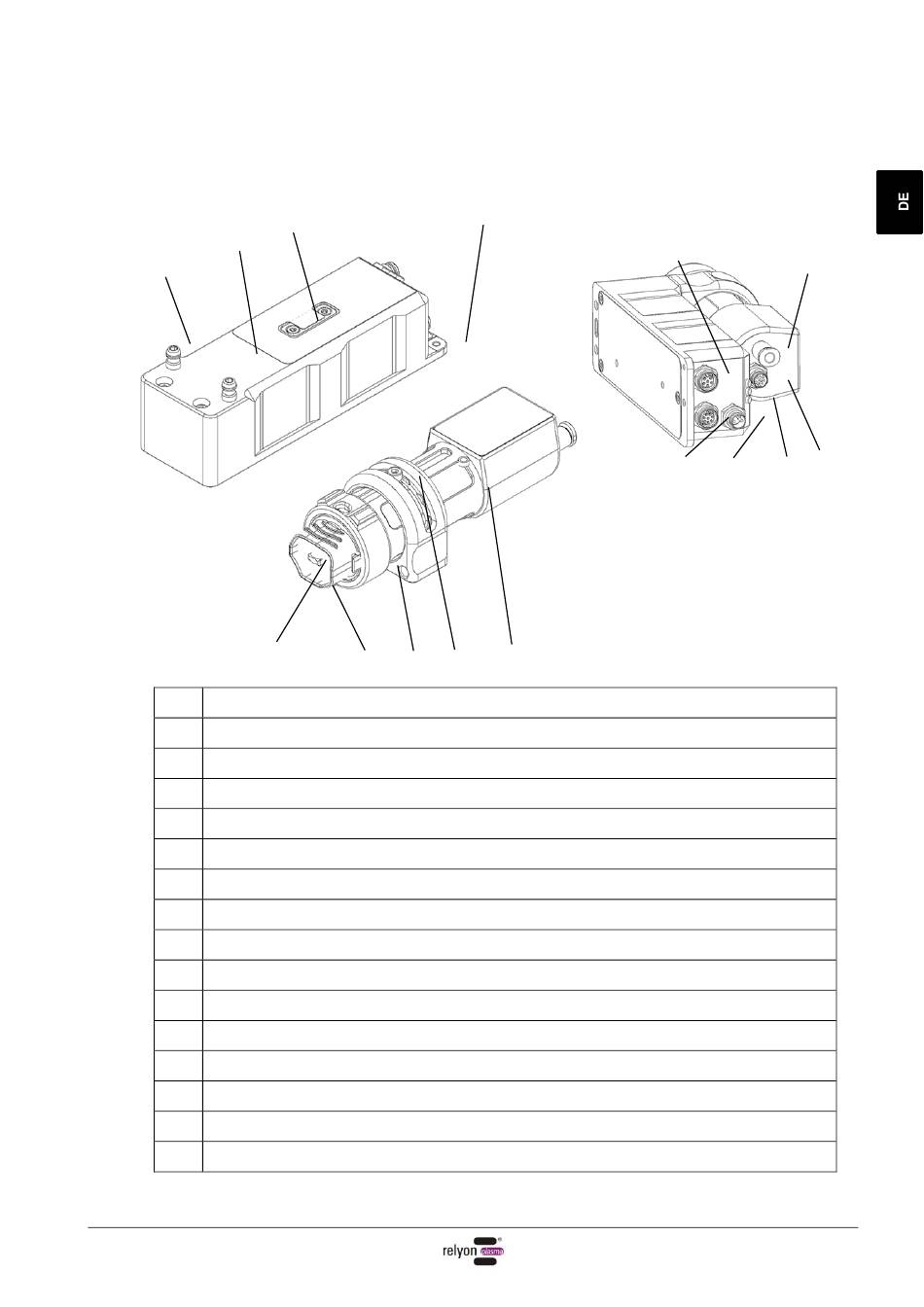

Folgend werden die Einzelteile des Gerätes schematisch dargestellt und benannt. An
entsprechender Stelle der Betriebsanleitung wird auf diese Bezeichnungen zurückgegriffen
4
14
Nr. Bauteil-Bezeichnung
Wechselmodul „Standard" (im Gerät eingesetzt dargestellt; nicht enthalten)
1
2 Piezoelement (fest im Wechselmodul verbaut)
3 Integrationseinheit (Modulträger)
4 Integrationseinheit (Treibergehäuse)
5 Arretierring
6 Abdeckung CONFIG
Schnittstelle „Digital I/O"
7
Schnittstelle „Module out"
8
Schnittstelle „DC in"
9
Schnittstelle „Module in"
10
Schnittstelle „Gas in"
11
12 LED Statusanzeige (3 LED: Plasma / Warning / Error)
13 Justageschraube Modulträger
14 Aufnahmestifte Modulträger
15 Funktionserd-Anschluss (M3)
BA-PZ3_i_ML / F0354901
6
1 5
2
13
15
3
7
11
8 12 10
9
