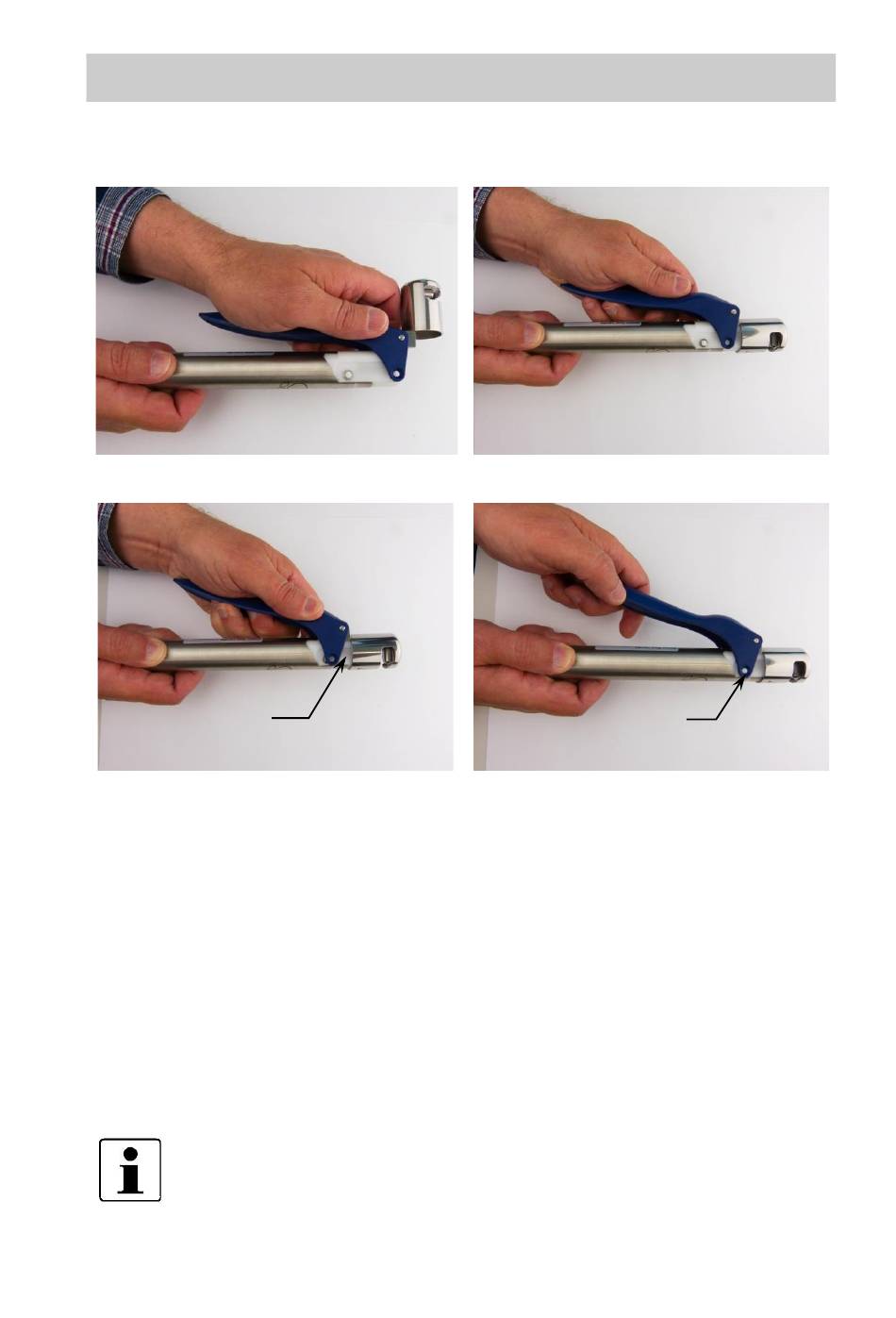

Montage des Handstücks und des Hebels mit Elektrode nach der Reinigung
Abbildung 10
Raststifte (auf
beiden Seiten)
Abbildung 12
1. Setzen Sie den Hebel mit Elektrode auf das Handstück und stellen Sie sicher, dass
der Hebel sich in der Nähe des Handstücks befindet (siehe Abbildung 10).
2. Stellen Sie sicher, dass die Elektrode parallel mit der feststehenden Elektrode posi-
tioniert und zu dem entsprechenden Einschnitt im Handstück ausgerichtet ist (siehe
Abbildung 11).
3. Ziehen Sie den Hebel mit der Elektrode auf das Handstück, bis ein „Klick" der beiden
Raststifte zu hören ist (siehe Abbildung 12 und Abbildung 13).
4. Drücken Sie zweimal den Hebel und stellen Sie sicher, dass sich die Elektroden
gleichmäßig bewegen und nicht locker sind.
Überprüfen Sie nach dem Reinigen die Elektroden auf mechanische Beschädi-
gungen oder Verschleiß. Verwenden Sie keine beschädigten Teile!
Führen Sie nach der Montage der Schweißzange einige Probeschweißungen
durch, um die Funktion zu prüfen.
Produktbeschreibung
Richtig eingerastet
(auf beiden Seiten)
Docon
Abbildung 11
Abbildung 13
Seite 23 von 82
®
