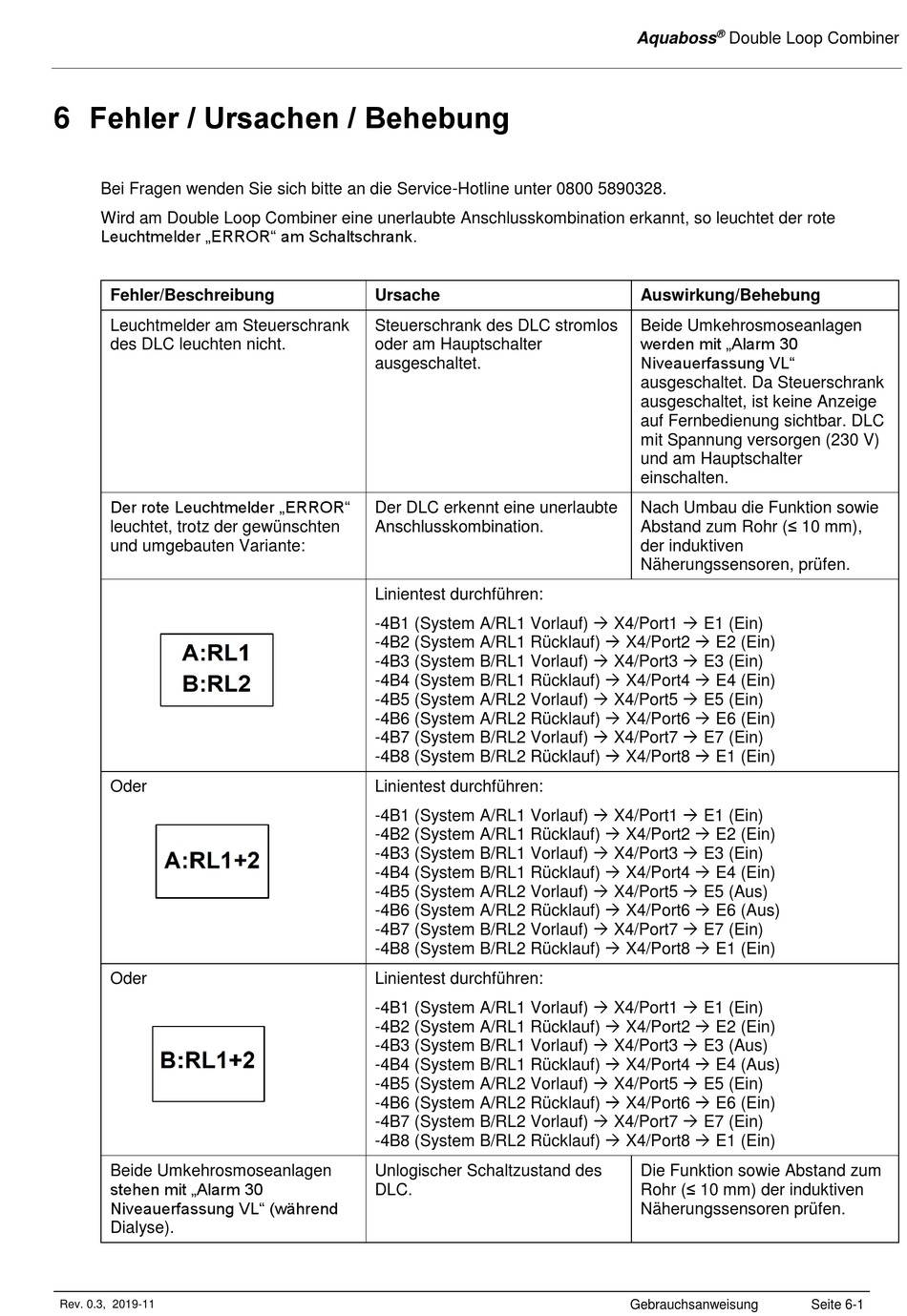

6 Fehler / Ursachen / Behebung

Bei Fragen wenden Sie sich bitte an die Service-Hotline unter 0800 5890328.
Wird am Double Loop Combiner eine unerlaubte Anschlusskombination erkannt, so leuchtet der rote
Leuchtmelder „ERROR" am Schaltschrank.
Fehler/Beschreibung
Leuchtmelder am Steuerschrank
des DLC leuchten nicht.
Der rote Leuchtmelder „ERROR"
leuchtet, trotz der gewünschten
und umgebauten Variante:
Oder
Oder
Beide Umkehrosmoseanlagen
stehen mit „Alarm 30
Niveauerfassung VL" (während
Dialyse).
Rev. 0.3, 2019-11
Ursache
Steuerschrank des DLC stromlos
oder am Hauptschalter
ausgeschaltet.
Der DLC erkennt eine unerlaubte
Anschlusskombination.
Linientest durchführen:
-4B1 (System A/RL1 Vorlauf)  X4/Port1  E1 (Ein)
-4B2 (System A/RL1 Rücklauf)  X4/Port2  E2 (Ein)
-4B3 (System B/RL1 Vorlauf)  X4/Port3  E3 (Ein)
-4B4 (System B/RL1 Rücklauf)  X4/Port4  E4 (Ein)
-4B5 (System A/RL2 Vorlauf)  X4/Port5  E5 (Ein)
-4B6 (System A/RL2 Rücklauf)  X4/Port6  E6 (Ein)
-4B7 (System B/RL2 Vorlauf)  X4/Port7  E7 (Ein)
-4B8 (System B/RL2 Rücklauf)  X4/Port8  E1 (Ein)
Linientest durchführen:
-4B1 (System A/RL1 Vorlauf)  X4/Port1  E1 (Ein)
-4B2 (System A/RL1 Rücklauf)  X4/Port2  E2 (Ein)
-4B3 (System B/RL1 Vorlauf)  X4/Port3  E3 (Ein)
-4B4 (System B/RL1 Rücklauf)  X4/Port4  E4 (Ein)
-4B5 (System A/RL2 Vorlauf)  X4/Port5  E5 (Aus)
-4B6 (System A/RL2 Rücklauf)  X4/Port6  E6 (Aus)
-4B7 (System B/RL2 Vorlauf)  X4/Port7  E7 (Ein)
-4B8 (System B/RL2 Rücklauf)  X4/Port8  E1 (Ein)
Linientest durchführen:
-4B1 (System A/RL1 Vorlauf)  X4/Port1  E1 (Ein)
-4B2 (System A/RL1 Rücklauf)  X4/Port2  E2 (Ein)
-4B3 (System B/RL1 Vorlauf)  X4/Port3  E3 (Aus)
-4B4 (System B/RL1 Rücklauf)  X4/Port4  E4 (Aus)
-4B5 (System A/RL2 Vorlauf)  X4/Port5  E5 (Ein)
-4B6 (System A/RL2 Rücklauf)  X4/Port6  E6 (Ein)
-4B7 (System B/RL2 Vorlauf)  X4/Port7  E7 (Ein)
-4B8 (System B/RL2 Rücklauf)  X4/Port8  E1 (Ein)
Unlogischer Schaltzustand des
DLC.
®
Aquaboss Double Loop Combiner
Auswirkung/Behebung
Beide Umkehrosmoseanlagen
werden mit „Alarm 30
Niveauerfassung VL"
ausgeschaltet. Da Steuerschrank
ausgeschaltet, ist keine Anzeige
auf Fernbedienung sichtbar. DLC
mit Spannung versorgen (230 V)
und am Hauptschalter
einschalten.
Nach Umbau die Funktion sowie
Abstand zum Rohr (≤ 10 mm),
der induktiven
Näherungssensoren, prüfen.
Die Funktion sowie Abstand zum
Rohr (≤ 10 mm) der induktiven
Näherungssensoren prüfen.
