Prosonic M FMU41 HART
Endress+Hauser
6.3

Klemmenbelegung

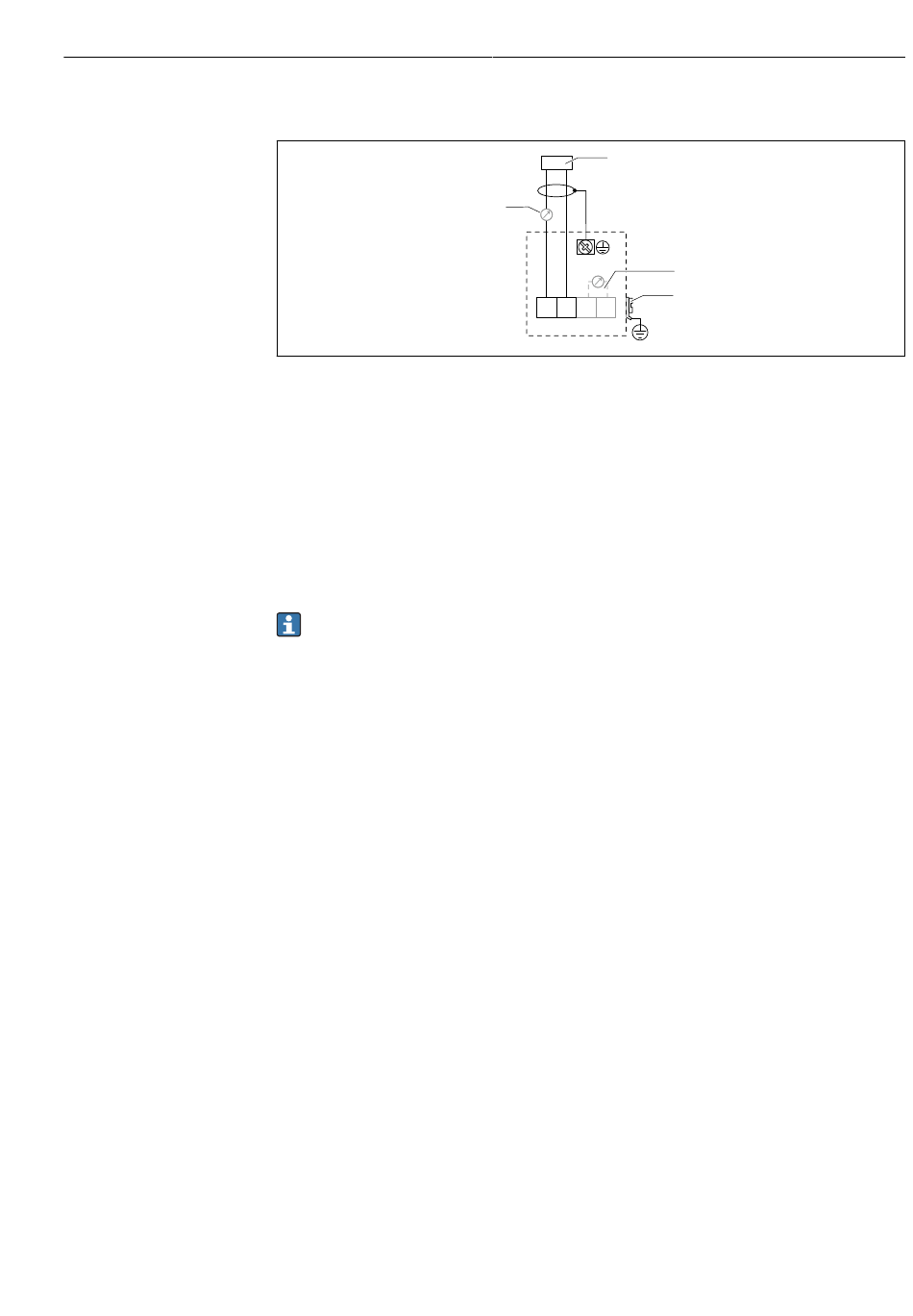

 14 Klemmenbelegung Zweidraht-Ausführung
1 Speisespannung
2 Testklemme zur Prüfung des Signalstroms
3 PAL (Potentialausgleich)
4 4-20 mA HART
‣
Verbindungsleitung an die Schraubenklemmen im Anschlussraum anschließen (Leiter-
querschnitte 0,5 ... 2,5 mm
‣
Falls nur das Analog-Signal benutzt werden soll, ist normales Installationskabel ausrei-
chend. Falls das überlagerte Kommunikationssignal (HART) benutzt werden soll, abge-
schirmtes Kabel verwenden.
Schutzschaltungen gegen Verpolung, Hochfrequenz Einflüsse und Überspannungs-
spitzen sind im Gerät vorhanden.
Bedienung über Handbediengerät oder PC mit Bedienprogramm: Minimalen Kommunika-
tionswiderstand von 250 Ω und maximale Bürde berücksichtigen
• Überlagertes Kommunikationssignal (HART): Abgeschirmtes Kabel verwenden
• Analog-Signal: Normales Installationskabel verwenden
• Für weitere Anschlüsse: Commubox FXA291 oder Field Xpert verwenden
6.4

Versorgungsspannung

6.4.1 Zweidrahtausführung HART
Klemmenspannung direkt am Gerät
Standard
• Stromaufnahme 4 mA | Klemmenspannung 14 ... 36 V
• Stromaufnahme 20 mA | Klemmenspannung 8 ... 36 V
Ex ia
• Stromaufnahme 4 mA | Klemmenspannung 14 ... 30 V
• Stromaufnahme 20 mA | Klemmenspannung 8 ... 30 V
Ex d
• Stromaufnahme 4 mA | Klemmenspannung 14 ... 30 V
• Stromaufnahme 20 mA | Klemmenspannung 11 ... 30 V
Feststrom, Klemmenspannung direkt am Gerät
Frei einstellbar, z. B. für Solarstrombetrieb (Messwert über HART)
Standard
Stromaufnahme 11 mA | Klemmenspannung 10 ... 36 V
1
4
1 2 3 4
L- L+ I+ I-
2
, 20 ... 14 AWG)
Elektrischer Anschluss
2
3
A0019269
