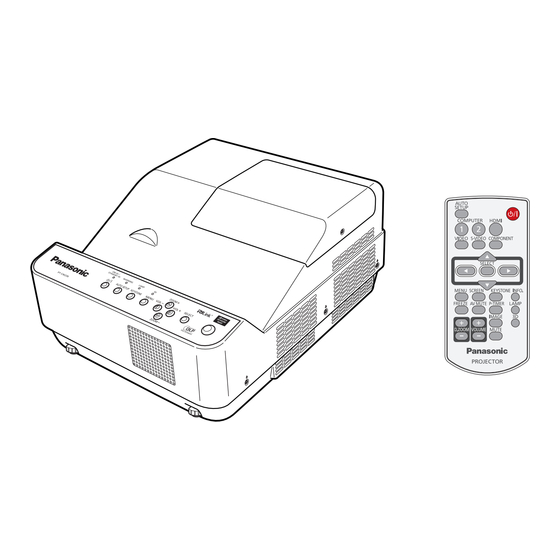

DLP™-basierter Projektor
Vielen Dank für den Kauf dieses Panasonic-Produkts.
Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch.
J
Bewahren Sie dieses Handbuch auf.
Informationen zur Verwendung des Produkts über ein Netzwerk finden Sie unter
„Bedienungsanleitung - Bedienung des Netzwerks".
Bedienungsanleitung
Bedienung des Projektors
Modellnr.
Gewerbliche Nutzung
PT-CW230E
PT-CX200E
GERMAN
PB2AC-G
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic PT-CX200E
Inhaltszusammenfassung für Panasonic PT-CX200E
- Seite 1 Gewerbliche Nutzung PT-CW230E Modellnr. PT-CX200E Vielen Dank für den Kauf dieses Panasonic-Produkts. Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch. Bewahren Sie dieses Handbuch auf. Informationen zur Verwendung des Produkts über ein Netzwerk finden Sie unter „Bedienungsanleitung - Bedienung des Netzwerks“.
-
Seite 2: Wichtige Hinweise Zur Sicherheit
Wichtige Hinweise zur Sicherheit Wichtige Hinweise zur Sicherheit WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Verordnung 3 für Geräuschentwicklung. GSGV, 18 Januar 1991: Der Schalldruckpegel am Bedienerplatz ist gleich oder weniger als 70 dB (A) gemäß... - Seite 3 Wichtige Hinweise zur Sicherheit WARNUNG: STROM „ Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. Schalten Sie die Stromversorgung aus, falls Fremdkörper oder Wasser in den Projektor gelangt sind.
- Seite 4 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Eine fehlerhafte Aufhängevorrichtung führt zu Unfällen durch Herunterfallen des Gerätes. Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
- Seite 5 Wichtige Hinweise zur Sicherheit WARNUNG: ZUBEHÖR „ Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. Verwenden Sie entweder AAA/R03 o der AAA/LR03 Batterien. Verwenden Sie nur die vorgeschriebenen Batterien. Verwenden Sie keine Anodenbatterien.
-
Seite 6: Entfernen Der Batterien Batterien Der Fernbedienung
Wichtige Hinweise zur Sicherheit VORSICHT: GEBRAUCH/INSTALLATION „ Stützen Sie sich nicht auf den Projektor. Sie können stürzen und dabei kann der Projektor beschädigt werden; außerdem können Sie sich Verletzungen zuziehen. Geben Sie besonders darauf acht, dass Sie keine kleinen Kinder auf dem Projektor stehen oder sitzen lassen. Verwenden Sie den Projektor nicht in sehr warmen Räumen. -
Seite 7: Funktion Auto-Setup
Kurzanleitung Funktion Auto-Setup Siehe entsprechende Seiten, um weitere Informa-tionen zu bekommen. Diese Funktion aktiviert Eingangssuche und Auto PC-Anpassung durch Einrichten des Projektors. Drücken der Taste <AUTO SETUP>. Æ Seite 19) Direktabschaltungsfunktion Mit der Funktion Direktabschaltung kann sogar während einer Anschluss an andere Geräte. Projektion das Netzkabel aus der Æ... -
Seite 8: Inhaltsverzeichnis
Inhalt Lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit“. ( Seiten 2 - 6) Grundlegende Bedienfunktionen über die Wichtige Hinweise Fernbedienung ......... 31 Wichtige Hinweise zur Sicherheit .... 2 Verwenden der Funktion AUTO-SETUP ....... 31 Umschaltung des Eingangssignals ......31 Inhalt ............ - Seite 9 Inhalt Image adjust ..........44 Sicherheit ..............55 Lüfter ................56 Kontrast ................ 44 Lüfterkontrolle ............... 56 Helligkeit ............... 44 Lampenlaufzeit ............. 56 Farbe ................44 Zähluhr Filter ..............57 Farbton ................. 44 Fabrikeinstellungen ............57 Farbtemperatur ............. 44 Information ..........58 Rot ................
-
Seite 10: Hinweise Für Die Sicherheit
Hinweise für die Sicherheit Sicherheitshinweise zum Transport Tragen Sie den Projektor beim Transport an der Unterseite und vermeiden Sie übermäßige Vibrationen und Erschütterungen. Dies kann die inneren Teile beschädigen und zu Funktionsstörungen führen. Transportieren Sie den Projektor nicht, wenn der anpassbare Fuß ausgefahren ist. Dies kann zu einer Beschädigung des anpassbaren Fußes führen. -
Seite 11: J Vorsichtshinweise Für Die Aufstellung Der Projektoren
Verwenden Sie ein Kennwort, das nicht leicht zu erraten ist. Ändern Sie Ihr Passwort regelmäßig. Panasonic und dessen Partnerunternehmen befragen Kunden nie nach ihrem Passwort. Sollten Sie nach Ihrem Passwort gefragt werden, geben Sie es nicht heraus. Das zum Anschluss verwendete Netzwerk muss durch eine Firewall oder andere Mittel gesichert sein. -
Seite 12: Hinweise Für Den Betrieb
Hinweise für die Sicherheit Hinweise für den Betrieb Optimale Bildqualität Schließen Sie die Vorhänge oder Fensterläden und schalten Sie alle Beleuchtungen in Leinwandnähe aus, um eine Beeinflussung durch Lichteinfall von außen oder durch die Innenbeleuchtung auf die Leinwand zu vermeiden. Je nach dem Einsatzort des Projektors kann die erwärmte Luft einer Abluftöffnung oder warme bzw. - Seite 13 Wir empfehlen, keine 3D-Bilder zu betrachten, falls Sie in schlechter physischer Verfassung sind. Wir empfehlen, keine 3D-Bilder zu betrachten, falls Sie übermüdet sind oder Alkohol genossen haben. Entsprechend der Richtlinie 2004/108/EG, Artikel 9(2) Panasonic-Testcenter Panasonic Service Europe, eine Abteilung der Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Deutschland DEUTSCH -...
-
Seite 14: Zubehör
Hinweise für die Sicherheit Zubehör Kontrollieren Sie, ob das nachstehend aufgeführte Zubehör vollständig vorhanden ist. Die Nummern in Klammern geben die Anzahl der Zubehörteile an. Fernbedienung (x1) Netzkabel (x1) CD-ROM (x1) AAA/R03-Batterien (Typ AAA/ (6451054586) (6103597768) (6103595078) R03 oder AAA/LR03) (x2) (für Fernbedienung) Netzkabelhalter (x1) RGB-Signalkabel (x1) -
Seite 15: Über Ihren Projektor
Über Ihren Projektor Fernbedienung (18) (10) Taste < > Zum Ein- und Ausschalten des Projektors. Æ Seite 26) (10) (11) Taste <KEYSTONE> Führt die Trapezkorrektur aus. ( Æ Seite 32) (12) Taste <INFO.> Aktivierung der Informationsfunktion. ( Æ Seite 32) (13) Taste <LAMP>... -
Seite 16: Projektorgehäuse
Über Ihren Projektor Projektorgehäuse (8) (9) (12) (10) (11) (13) Æ (1) Bedienfeld und Anzeigen ( Seite 17) WARNUNG: (2) Signalempfänger der Fernbedienung Halten Sie die Hände sowie Gegenstände von der Entlüftungsöffnung fern. (3) Lampenabdeckung (Lampe und Luftfilter) Halten Sie Hände und Gesicht fern. Æ... -
Seite 17: Bedienfeld
Über Ihren Projektor Bedienfeld Taste <SELECT> Führt die ausgewählte Funktion aus. Taste < > Zum Ein- und Ausschalten des Projektors. <AUTO SETUP> Taste Führt die Einstellungen von Auto-Setup im Einstellungsmenü aus. Seite 31) Æ <KEYSTONE> Taste (10) (11) Führt die Trapezkorrektur aus. ( Seite 32) Æ... -
Seite 18: Verwenden Der Fernbedienung
Bei Einzelhandelsgeräten siehe [Fernbedienung] im Menü [Einstellung]. ( Æ Seite 55) Der Status des ID-Codes ist nach dem Austausch der Batterien nicht mehr gespeichert. Diese Fernbedienung ist nur für PT-CW230E und PT-CX200E geeignet. Mit dieser Fernbedienung können keine anderen Panasonic- Projektoren gesteuert werden. MENU-Taste IMAGE-Taste... -
Seite 19: Einstellungen
Einstellungen Projektionsarten Der Projektor kann für folgende 6 Projektionsarten verwendet werden. So richten Sie die gewünschte Projektionsart auf dem Projektor ein. J Montage an J Aufstellung auf einem Vertikale Projektion nach der Decke und Tisch/auf dem Fußboden, oben Vorwärtsprojektion Projektion von hinten (Using translucent screen) (Durchscheinende Projektionsfläche verwenden) -
Seite 20: Größe Der Projektionsfläche Und Reichweite
Einstellungen Größe der Projektionsfläche und Reichweite Stellen Sie den Projektor entsprechend dem rechts abgebildeten Schaubild und den angegebenen Projektionsentfernungen auf. Sie können die Anzeigegröße einstellen. Projektionsentfernung (cm) Höhe des Projektionsbereichs (m) Breite des Projektionsbereichs (m) Länge der Diagonale des Projektionsbereichs (m) Höhe von Unterseite des Projektors zur Unterseite der Projektionsfläche (cm) Projektionsfläche... -
Seite 21: J Projektionsentfernungen Für Pt-Cx200E
Einstellungen Projektionsentfernungen für PT-CX200E (Alle unten aufgeführten Maße sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen.) Projektionsgröße Für das Bildform at 4:3 Für das Bildform at 16:9 Diagonale der Projektionsfläche (SD) 1,27 m(50") 24,8 cm(0,81') 35,5 cm(1,17') 1,40 m(55") -
Seite 22: Einstellen Der Anpassbaren Vorderfüße
Einstellungen Einstellen der anpassbaren Vorderfüße Heben Sie die Front des Projektors an und drehen Sie den einstellbaren Fuß auf die korrekte Höhe und Neigung. Sie können die anpassbaren Vorderfüße herausdrehen. Durch Drehen in umgekehrter Richtung werden die Füße versenkt. (Sie können den Projektionswinkel vertikal einstellen.) Anpassungsbereich: 1,0 Grad Achtung Während die Lampe leuchtet, tritt aus der Entlüftungsöffnung erhitzte Luft aus. -
Seite 23: Anschlüsse
Anschlüsse Vor dem Anschluss an den Projektor Lesen Sie vor dem Anschluss die Bedienungsanleitung des Gerätes, das angeschlossen werden soll, sorgfältig durch. Schalten Sie die Geräte vor dem Anschluss der Kabel aus. Wenn zum Gerät kein Verbindungskabel mitgeliefert wurde oder wenn für den Anschluss an dieses Gerät kein optionales Kabel verfügbar ist, halten Sie ein entsprechendes Systemverbindungskabel für das Gerät bereit. -
Seite 24: Ein/Ausschalten
ndlagen der Bedienung EIN/AUSSCHALTEN Anschluss des Netzkabels Stellen Sie sicher, dass Sie das mitgelieferte Netzkabel fest in die Buchse eingesteckt haben, um ein Abtrennen des Kabels zu verhindern. Netzkabelhalter Der Netzkabelhalter wurde entwickelt, um zu verhindern, dass sich das Netzkabel vom Projektor löst. Setzen Sie das Netzkabel bitte korrekt in den Netzkabelhalter ein, wie in Abbildung (1) gezeigt: Netzkabelhalter Klammer... -
Seite 25: On(G)/Standby(R)-Anzeige (Betriebsanzeige)
EIN/AUSSCHALTEN ON(G)/STANDBY(R)-Anzeige (Betriebsanzeige) Die <ON(G)/STANDBY(R)>-anzeige informiert Sie über den Stromversorgungsstatus. Prüfen Sie den Status der <ON(G)/STANDBY(R)>-Anzeige vor der Inbetriebnahme des Projektors. ON(G)/STANDBY(R)-Anzeige Anzeigestatus Status Leuchtet nicht oder blinkt Das Netzkabel ist nicht eingesteckt. Das Netzkabel eingesteckt ist. Leuchtet Der Projektor ist im Standby-Modus nach dem Abkühlen abgeschlossen ist. Der Projektor kann nur eingeschaltet werden, wenn der normale Abschaltvorgang für die Lüfterkühlung abgeschlossen ist und die Anzeige <ON(G)/STANDBY(R)>... -
Seite 26: Einschalten Des Projektors
EIN/AUSSCHALTEN Einschalten des Projektors Schließen Sie vor dem Einschalten des Projektors die Anschlüsse der Peripheriegeräte (mit Computer, Videorekorder usw.) ab. 06 06 Schließen Sie das Netzkabel des Projektors an der Netzsteckdose an. Die Anzeige <ON(G)/ STANDBY(R)> leuchtet rot. Drücken Sie die Taste < >... -
Seite 27: Pin-Code Eingeben
EIN/AUSSCHALTEN PIN-Code eingeben Drücken Sie ▲▼, um eine Zahl einzugeben. Drücken Sie Dialogfeld PIN-Code-Eingabe ►, um die Zahl zu bestätigen, und ziehen Sie den Zeiger mit rotem Rahmen auf das nächste Feld. Die Zahl ändert sich auf . Falls eine falsche Zahl bestätigt wurde, verwenden Sie die Zeigertaste ◄, um den Zeiger auf die gewünschte Zahl zu ziehen, und geben Sie dann die korrekte Zahl ein. -
Seite 28: Ausschalten Des Projektors
EIN/AUSSCHALTEN Ausschalten des Projektors Drücken Sie die Taste < > auf dem Bedienfeld oder auf der Fernbedienung, dann erscheint Ausschalten? auf dem Bildschirm. Ausschalten? wird nach 4 Sekunden ausgeblendet. Drücken Sie die Taste < > erneut, um den Projektor auszuschalten. Die Anzeige <ON(G)/STANDBY(R)> beginnt rot zu blinken und die Kühllüfter laufen weiter. -
Seite 29: Projizieren
Projizieren Überprüfen Sie die Verbindungen der Peripheriegeräte und des Netzkabels ( Æ Seite 24), und schalten Sie die Stromzufuhr Æ ein ( Seite 26), um den Projektor zu starten. Wählen Sie das Bild aus und stellen Sie den Status des Bildes ein. Auswählen des Bildes Wählen Sie das Eingangssignal. -
Seite 30: Für Die Anzeige Von 3D-Inhalten
Projizieren Für die Anzeige von 3D-Inhalten Um 3D-Bilder zu sehen, müssen mindestens Aktive-Shutter-3D-Brillen, 3D-Medieninhalte und 3D-Wiedergabegeräte vorbereitet sein. Wenn zum Beispiel von einem Computer 3D-Signale an den Projektor gesendet werden, muss auch eine Grafikkarte installiert sein, die in der Lage ist, sequentiell 3D-Frames mit 120 Hz zu senden und die Software muss 3D-kompatibel sein. -
Seite 31: Grundlegende Bedienfunktionen Über Die Fernbedienung
Grundlegende Bedienfunktionen über die Fernbedienung Schaltet auf den Eingang Computer 1 COMPUTER 1 (RGB)/Computer 1(Scart) um. Schaltet auf den Eingang Computer 2 COMPUTER 2 (RGB) um. HDMI Schaltet auf den Eingang HDMI um. VIDEO Schaltet auf den Eingang Video um. S-VIDEO Schaltet auf den Eingang S-video um. -
Seite 32: Verwendung Der Taste Keystone
Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Taste KEYSTONE Verwendung der Taste INFO. Mit dieser Funktion kann das Informationsmenü angezeigt Mit dieser Funktion kann die Trapezverzerrung korrigiert werden. werden. Taste Taste Drücken Sie auf der Fernbedienung die Taste Drücken Sie die Taste <KEYSTONE> auf dem Bedienfeld <INFO.>. -
Seite 33: Verwendung Der Av Stummschaltung-Funktion
Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der AV Verwendung der Tasten STUMMSCHALTUNG-Funktion D.ZOOM Mit dieser Funktion kann der Modus Digitaler Zoom +/- geöffnet werden. Taste Drücken Sie die Taste <AV MUTE> auf der Fernbedienung, Tasten um die Bildwiedergabe auszuschalten. Um den normalen Modus wiederherzustellen, drücken Sie erneut auf <AV MUTE>... -
Seite 34: Verwendung Der 3D-Taste
Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der 3D-Taste Mit dieser Funktion kann die 3D-Funktion bedient werden. Taste Drücken Sie auf der Fernbedienung die Taste <3D>. Hinweis Für Details siehe „3D“ unter „Einstellung“ im Hauptmenü Æ Seite 52). Verwendung der Taste MUTE Drücken Sie zur vorübergehenden Unterbrechung der Tonwiedergabe diese Taste auf der Fernbedienung, um Ein zu wählen. -
Seite 35: Menünavigation
Menünavigation Drücken Sie ► oder die Taste <SELECT>. Navigieren im Menü Das Untermenü wird angezeigt, damit Sie die Menübefehle wählen können. Vorgehensweise Wählen Sie die Untermenü-Option mit den Drücken Sie die Taste <MENU>. Tasten ▲▼ aus. Der Hauptmenü-Bildschirm wird angezeigt. Drücken Sie die Taste <SELECT>... -
Seite 36: Hauptmenü
Menünavigation Hauptmenü Untermenü Das Hauptmenü umfasst die folgenden 9 Menüoptionen. Der Untermenü-Bildschirm des ausgewählten Hauptmenüs Wenn eine Hauptmenüoption ausgewählt wird, wechselt die erscheint und Sie können verschiedene Elemente im Anzeige zu einem Untermenü-Auswahlfenster. Untermenü festlegen und anpassen. Eingang [ Eingang Untermenüoption Fabrikeinstellungen Seite... - Seite 37 Menünavigation Image adjust [ J Einstellung [ Untermenüoption Fabrikeinstellungen Seite Untermenüoption Voreinstellung Seite Kontrast Sprache English Helligkeit Menü position Mitte Farbsättigung* Auto-Setup Farbton* 3D Einstellung Farbtemperatur Mittel Zoom Speichern 1 Hintergrund Blau Grün Anzeige Blau Logo Schärfe HDMI-Einrichtung Gamma Voreinstellung Anschluss Computer 2 Rauschunterdrückung*...
-
Seite 38: Menü Eingang
Menü Eingang Computer 2: RGB Wählen Sie aus dem Hauptmenü die Option [Eingang] (siehe „Navigieren im Menü“ auf Seite 35) und wählen Sie dann die Option aus dem Untermenü. Drücken Sie ▲▼, um [Computer 2 (RGB)] auszuwählen, und drücken Sie dann die Taste <SELECT>. Fernbedienung Bedienfeld Wahl des PC-Systems... -
Seite 39: Hdmi
Menü Eingang HDMI Drücken Sie ▲▼, um [HDMI] auszuwählen, und drücken Sie dann die Taste <SELECT>. Video Drücken Sie ▲▼, um [Video] auszuwählen, und drücken Sie dann die Taste <SELECT>. S-video Drücken Sie ▲▼, um [S-video] auszuwählen, und drücken Sie dann die Taste <SELECT>. Wahl des Video systems Der Projektor erfasst das anliegende Videosystem und stellt sich automatisch auf eine optimale Leistung ein. -
Seite 40: Auto Pc-Anpassung
Auto PC-Anpassung Auto PC-Anpassung Wählen Sie aus dem Hauptmenü die Option [PC-Anpassung] (siehe „Navigieren im Menü“ auf Seite 35) und wählen Sie dann die Option aus dem Untermenü. Bedienfeld Fernbedienung Auto PC-Anpassung Die Funktion Auto PC-Anpassung passt die Einstellungen für Fine Sync., Tracking, H Position und V Position automatisch an die Einstellungen Ihres Computers an. -
Seite 41: Manuelle Pc-Anpassung
Manuelle PC-Anpassung Manuelle PC-Anpassung Horizontal Wählen Sie aus dem Hauptmenü die Option [PC-Anpassung] (siehe „Navigieren im Menü“ auf Seite 35) und wählen Sie dann die Option aus dem Wählen Sie mit ▲▼ [Horizontal] aus. Untermenü. Drücken Sie die Taste <SELECT>, um das Bedienfeld Fernbedienung Anpassungsdialogfeld anzuzeigen. -
Seite 42: Pc-Konfiguration
Manuelle PC-Anpassung PC-Konfiguration Drücken Sie ▲▼, um [PC-Konfiguration] auszuwählen. Drücken Sie ► oder die Taste <SELECT>, um das nächste Untermenü anzuzeigen und Informationen über die H-Sync.-Freq. und V-Sync.-Freq. des angeschlossenen PCs anzuzeigen. Clamp Drücken Sie ▲▼, um [Clamp] auszuwählen. Drücken Sie die Taste <SELECT> , um das Anpassungsdialogfeld anzuzeigen. -
Seite 43: Bildauswahl
Bildauswahl Bild 1-4 Wählen Sie aus dem Hauptmenü die Option [Bildauswahl] (siehe „Navigieren im Menü“ auf Seite 35) und wählen Sie dann die Option aus dem Zur Darstellung mit dem durch den Benutzer Untermenü. voreingestellten Bildmodus im Menü Image Adjust. Drücken Sie ▲▼, um [Bild 1-4] auszuwählen, und drücken Sie dann die Taste <SELECT>. -
Seite 44: Image Adjust
Image adjust Image adjust Farbe Wählen Sie aus dem Hauptmenü die Option [Image Adjust] (siehe „Navigieren im Menü“ auf Seite 35) und wählen Sie dann die Option aus dem Wählen Sie mit ▲▼ die Option Untermenü. [Farbsättigung] aus. Drücken Sie die Taste <SELECT>, um das Fernbedienung Bedienfeld Anpassungsdialogfeld anzuzeigen. -
Seite 45: Rot
Image adjust Schärfe Wählen Sie mit ▲▼ [Rot] aus. Wählen Sie mit ▲▼ die Option [Schärfe] aus. Drücken Sie die Taste <SELECT>, um das Drücken Sie die Taste <SELECT>, um das Anpassungsdialogfeld anzuzeigen. Anpassungsdialogfeld anzuzeigen. Passen Sie den Einstellwert mit ◄► an. Passen Sie den Einstellwert mit ◄►... -
Seite 46: Progressiv
Image adjust Progressiv Wählen Sie mit ▲▼ die Option [Progressiv] aus. Drücken Sie die Taste <SELECT>, um das Dialogfeld anzuzeigen. Drücken Sie ◄►, um die gewünschte Option auszuwählen. Interlace Video kann als progressives Bild angezeigt werden. Wählen Sie eine der folgenden Einstellungen. -
Seite 47: Projektionsfläche
Nach der Einstellung werden die Zeiger rot dargestellt. Beim Erreichen der Korrekturgrenze verschwinden die Zeiger. * Bildschirmgröße (1280 x 800) gilt nur für PT-CW230E. Bildschirmgröße (1024 x 768) gilt nur für PT-CX200E. Hinweis Liegt am Projektor ein Videoeingangssignal vor, ist die Option Normal [Original] verfügbar. -
Seite 48: Benutzereinstellung
Projektionsfläche Zum Verlassen des Modus Digitaler Zoom +/- können Sie Benutzereinstellung eine beliebige Taste betätigen, außer der Tasten <D.ZOOM +/-> , <SELECT> und der Tasten ▲▼◄►. Mit dieser Funktion passen Sie Bildgröße und -position manuell an. Um auf die Größe des vorherigen Bilds zurückzuschalten, Drücken Sie ▲▼, um können Sie unter „Bildformateinstellung“... -
Seite 49: Deckenpro
Projektionsfläche Deckenpro. Tafel (Farbe) Diese Funktion wird benötigt, wenn der Projektor an einer Für die Bildprojektion auf eine Farbtafel. Decke montiert wird. Wählen Sie mit ▲▼ die Option [Tafel Drücken Sie ▲▼, um [Deckenpro.] (Farbe)] aus. auszuwählen, und drücken Sie dann die Drücken Sie ►... -
Seite 50: Ton
Wählen Sie aus dem Hauptmenü die Option [Ton] (siehe „Navigieren im Menü“ auf Seite 35), und wählen Sie dann die Option aus dem Untermenü. Fernbedienung Bedienfeld Lautstärke Drücken Sie ▲▼, um [Lautstärke] auszuwählen, und drücken Sie dann die Taste <SELECT>. Passen Sie die Lautstärke mit ◄►... -
Seite 51: Einstellung
Einstellung Einstellung Menüposition Wählen Sie aus dem Hauptmenü die Option [Einstellung] (siehe „Navigieren im Menü“ auf Mit dieser Funktion wird die Position des Bildschirmmenüs Seite 35), und wählen Sie dann die Option aus dem verändert. Untermenü. Wählen Sie mit ▲▼ die [Menü position] aus. -
Seite 52: 3D-Einstellungen
Einstellung 3D-Einstellungen Hintergrund Wählen Sie den Hintergrund, der angezeigt wird, wenn kein Diese Funktion wird für die Einstellung der 3D-Display- Eingangssignal erkannt wird. Funktion verwendet. Drücken Sie ▲▼, um folgende Funktionen Wählen Sie mit ▲▼ die Option auszuwählen: [Hintergrund] aus. Drücken Sie die Taste <SELECT>. -
Seite 53: Logo
Einstellung Logo HDMI Mit dieser Funktion lässt sich das Bildlogo über die Diese Funktion wird nur für die HDMI-Eingangsquelle Funktionen [Logoauswahl], [Logo PIN Code Sperre] und verwendet. [Logo PIN Code Wechsel] anpassen. Drücken Sie ▲▼, um [HDMI] auszuwählen. Drücken Sie ▲▼, um [Logo] auszuwählen. Drücken Sie ►... -
Seite 54: Stand-By-Modus
Einstellung Timer Stand-by-Modus Drücken Sie ▲▼, um [Timer] Durch diese Funktion wird die elektrische Leistung auszuwählen, und drücken Sie dann die festgelegt, wenn der Projektor im Standby-Modus ist. Taste <SELECT>. Drücken Sie ▲▼, um [Stand-by-Modus] Passen Sie den Timer (1-30 min) mit ▲▼ an. auszuwählen, und drücken Sie dann die Taste <SELECT>. -
Seite 55: Lampenleistung
Einstellung Lampenleistung Sicherheit Mit dieser Funktion kann die Bildhelligkeit eingestellt Diese Funktion ist für die Tastatursperre und für die PIN werden. Code-Sperre zur Sicherung des Projektors vorgesehen. Drücken Sie ▲▼, um [Lampenleistung] Drücken Sie ▲▼, um [Sicherheit] auszuwählen, und drücken Sie dann auf auszuwählen. -
Seite 56: Lüfter
Einstellung PIN Code Wechsel *1 : Stellen Sie diese Funktion auf [Aus], wenn Sie den Projektor in geringer Meereshöhe verwenden. Für den PIN-Code kann eine beliebige vierstellige Zahl *2 : Wählen Sie diesen Modus, wenn der Projektor in verwendet werden. großen Meereshöhen (mehr als 1 000 m über dem Drücken Sie ▲▼, um [Pin Code Wechsel] Meeresspiegel) verwendet wird, wo die Kühllüfter eine... -
Seite 57: Zähluhr Filter
Einstellung Zähluhr Filter Mit dieser Funktion wird ein Filteraustauschintervall für den Filteraustausch festgelegt. Drücken Sie ▲▼, um [Zähluhr Filter] auszuwählen. Drücken Sie ► oder die Taste <SELECT>, um das Untermenü zu öffnen. Zähluhr Filter Zeigt die gesamte Verwendungszeit des Filterverwendungstimers an. Timer Einstellen des Timers. -
Seite 58: Information
Information Information Lampenlaufzeit Wählen Sie aus dem Hauptmenü die Option [Information] (siehe „Navigieren im Menü“ auf Auch die Gesamt-Lampenbrenndauer wird angezeigt. Seite 35), und wählen Sie dann die Option aus dem Untermenü. Automat. Lampenabschaltung Fernbedienung Bedienfeld [Aus], [Bereitschaft], [Herunterfahren] oder [Timer] wird angezeigt. -
Seite 59: Anzeigen Lamp Und Warning
Anzeigen LAMP und WARNING Anzeigen LAMP und WARNING Behandlung angezeigter Probleme Wenn ein Problem im Projektor auftritt, weisen die Anzeigen <ON(G)/STANDBY(R)>, <LAMP> und/oder <WARNING> darauf hin. Gehen Sie mit den angegebenen Problemen folgendermaßen um. VORSICHT Bevor Sie Reparaturmaßnahmen ergreifen, folgen Sie bitte dem Vorgang zum Ausschalten, wie unter „Ausschalten des Projektors“ beschrieben. -
Seite 60: Austausch
Austausch Vor dem Austausch der Einheit Wenn Sie Teile warten oder ersetzen, achten Sie darauf, dass die Stromzufuhr ausgeschaltet ist, und ziehen Sie den Æ Netzstecker aus der Steckdose. ( Seite 24, 28) Stellen Sie sicher, dass Sie die Vorgehensweise aus dem Punkt „Projektor ausschalten“ ( Æ... -
Seite 61: J Zähluhr Für Den Filter Zurücksetzen
Austausch Zähluhr für den Filter zurücksetzen Seite 57 „Reset Zähluhr Filter“). Setzen Sie nach Austausch des Filters unbedingt die Filterzähluhr zurück ( Æ Achtung Schalten Sie die Stromzufuhr aus, ehe Sie die Luftfiltereinheit ersetzen. Wenn Sie die Luftfiltereinheit anbringen, stellen Sie sicher, dass der Projektor stabil steht. Arbeiten Sie in einer sicheren Umgebung, auch für den Fall, dass die Luftfiltereinheit herunterfällt. -
Seite 62: J Hinweise Zum Ersetzen Der Lampeneinheit
Austausch Lampeneinheit Die Lampeneinheit ist ein Verschleißteil. Sie können die gesamte Nutzungsdauer im Menü Information unter „Lamp runtime“ (Lampenbetriebszeit) auf Seite 58 überprüfen. Wir empfehlen, die Lampeneinheit von einem autorisierten Techniker ersetzen zu lassen. Wenden Sie sich an Ihren Händler. Wenden Sie sich zum Erwerb der Ersatz-Lampeneinheit (ET-LAC100) an Ihren Händler. -
Seite 63: J Austauschen Der Lampeneinheit
Austausch Austauschen der Lampeneinheit VORSICHT: Wenn der Projektor an einer Decke montiert ist, halten Sie Ihr Gesicht beim Arbeiten nicht in die Nähe des Projektors. Bringen Sie die Lampeneinheit und die Lampeneinheit-Abdeckung sicher an. Wenn beim Einbauen der Lampe Schwierigkeiten auftreten, entfernen Sie die Lampe noch einmal, und wiederholen Sie den Versuch. -
Seite 64: Fehlerbehebung
Fehlerbehebung Überprüfen Sie folgende Punkte. Ausführliche Informationen finden Sie auf den entsprechenden Seiten. Problem Ursache Siehe Seite Das Netzkabel ist möglicherweise nicht richtig angeschlossen. — An der Netzsteckdose liegt keine Spannung an. — Das Gerät schaltet sich Der Schutzschalter wurde ausgelöst. —... - Seite 65 Fehlerbehebung Problem Ursache Siehe Seite Ist das HDMI-Kabel fest angeschlossen? Kein Bild von einem Schalten Sie den Projektor und die angeschlossenen Geräte aus. Schalten Sie — HDMI-Gerät oder den Netzschalter des Projektors und des angeschlossenen Geräts aus, und instabiles Bild. schalten Sie dann die Netzschalter wieder ein.
-
Seite 66: Technische Informationen
Technische Informationen Serieller Anschluss Der serielle Anschluss im Buchsenbereich des Projektors entspricht der Schnittstellenspezifikation RS-232C. Damit kann der Projektor über einen Computer, der mit diesem Anschluss verbunden ist, gesteuert werden. Anschluss Anschlüsse am Projektor D-Sub-Stecker, Computer 9-polig (Frau) D-Sub-Buchse, 9-polig (Mann) Kommunikationskabel Stiftzuweisungen und Signalnamen D-Sub-Stecker, 9-polig (Frau) -
Seite 67: J Befehl Funktionale Ausführung
Technische Informationen Befehl Funktionale Ausführung Format Der Projektorsteuerbefehl ist als eine Befehlszeile definiert, die mit „CR“ beginnt und mit Wagenrücklauf endet. Über 100 ms Befehl „C“ „0“ „7“ CR Nächster Befehl PC � Projektor Projektor � PC ACK CR Reaktion (Einige ms - 5 s) Befehl Funktion... - Seite 68 Technische Informationen Befehl 'Status Ablesen' Format Der Projektorsteuerbefehl ist als eine Befehlszeile definiert, die mit „C“ beginnt und mit Wagenrücklauf endet. Befehl „C“ „R“ „0“ CR PC � Projector Projector � PC ACK CR Verarbeitung (Einige ms - 5 s) Befehl Funktion Rückmeldung...
-
Seite 69: Andere Anschlüsse
Technische Informationen Andere Anschlüsse Stiftzuweisungen und Signalnamen des <S-VIDEO IN>-Anschlusses Stiftnr. Signalnamen Außenansicht Masse (Luminanzsignal) Masse (Farbsignal) Helligkeitssignal Farbsignal Stiftbelegung und Signalnamen des Anschlusses <COMPUTER 1 IN/ COMPONENT IN> Stiftnr. Signalnamen Außenansicht G/G SYNC/Y + 5 V DDC-Daten HD/SYNC : Nicht zugewiesen DDC-Uhr : Masse-Anschlüsse Stiftbelegung und Signalnamen des Anschlusses <COMPUTER 2 IN/... - Seite 70 Technische Informationen Stiftzuweisungen und Signalnamen des Anschlusses <HDMI> Stiftnr. Signalnamen Stiftnr. Signalnamen Außenansicht T.M.D.S-Daten 2 + T.M.D.S-Uhr abgeschirmt T.M.D.S-Daten 2 abgeschirmt T.M.D.S-Uhr - Gerade Pins T.M.D.S-Daten 2 - T.M.D.S-Daten 1 + — T.M.D.S-Daten 1 abgeschirmt T.M.D.S-Daten 1 - T.M.D.S-Daten 0 + DDC/CEC Masse T.M.D.S-Daten 0 abgeschirmt Ungerade Pins...
-
Seite 71: Liste Der Kompatiblen Signale
Technische Informationen Liste der kompatiblen Signale Die folgende Tabelle gibt die mit den Projektoren kompatiblen Signaltypen an. Format : V = VIDEO, S = S-VIDEO, C = COMPUTER, Y = YP , H = HDMI Abtastfrequenz Bildqualität* Anzeigeauflösung Pixelfrequenz Modus Format (Punkte) (MHz) - Seite 72 Technische Informationen Abtastfrequenz Bildqualität* Anzeigeauflösung Pixelfrequenz Modus Format (Punkte) (MHz) Display H (kHz) V (Hz) CW230E CX200E 48,360 60,000 65,000 ○ ○ 68,677 84,977 94,504 60,023 75,030 78,750 ○ 56,476 70,070 75,000 ○ 60,31 74,92 79,252 48,50 60,02 65,179 ○ 44,00 54,58 59,129...
- Seite 73 Technische Informationen Abtastfrequenz Bildqualität* Anzeigeauflösung Pixelfrequenz Modus Format (Punkte) (MHz) Display H (kHz) V (Hz) CW230E CX200E 75,00 60,00 162,00 ○ 81,25 65,00 175,50 UXGA 1600 x 1200 87,5 70,00 189,00 93,75 75,00 202,50 106,250 85,000 229,500 47,776 59,870 79,500 ○...
- Seite 74 AA: Maximale Bildqualität kann erzielt werden. Signale werden durch den Bildverarbeitungsschaltkreis umgewandelt. Hinweis Die Anzahl der Anzeigepunkte beträgt 1280 x 800 bei PT-CW230E und 1024 x 768 bei PT-CX200E. Ein Signal mit einer anderen Auflösung wird projiziert, nachdem die Auflösung entsprechend der Projektoranzeige konvertiert wurde.
-
Seite 75: Technische Angaben
Technische Angaben Modellnr. PT-CW230E PT-CX200E Stromversorgung AC100 V - 240 V 50 Hz/60Hz 100 V - 240 V 4,5 A - 2,2 A 350 W Leistungsaufnahme Wenn der [Stand-by-Modus] in [Einstellung] auf [ECO] gesetzt ist: 0,45W Wenn der [Stand-by-Modus] in [Einstellung] auf [Netzwerk] gesetzt ist: 11,0W... - Seite 76 Technische Angaben Modellnr. PT-CW230E PT-CX200E 1 (D-sub 15-polig, weiblich) [RGB Signal] 0,7 V [p-p] 75 Ω (Wenn G-SYNC: 1,0 [p-p] 75 Ω HD/SYNC TTL Hohe Impedanz, automatisch COMPUTER 1 IN/ positiv-/negativ-kompatibel COMPONENT IN VD TTL Hohe Impedanz, automatisch positiv-/negativ-kompatibel Signal] Y: 1,0 V [p-p] einschließlich Synchronisierungssignal, P : 0,7 V [p-p] 75 Ω...
-
Seite 77: Sicherheitsregeln Betreffend Aufhängevorrichtung Technische Angaben
Sicherheitsregeln betreffend Aufhängevorrichtung Technische Angaben Abmessungen <Gerät: mm (zoll)> 125,8 (4,95) 114,5 (4,51) 104,2 (4,10) 107,9 (4,25) 10,0 (0,39) 134,6 (5,30) 77,5 (3,05) 170,0 (6,69) 178,0 (7,01) 321,0 (12,64) Tatsächliche Abmessungen können abweichen. Sicherheitsregeln betreffend Aufhängevorrichtung Aufhängevorrichtungen müssen von einem qualifizierten Fachmann installiert werden. Auch wenn die Garantieperiode noch nicht zu Ende ist, übernimmt der Hersteller keine Verantwortung für Risiken und Schäden, die aus der Verwendung von unsachgemäßen Deckenhalterungen bzw. -
Seite 78: Index
Index Nummer STANDBILD ........32 3D setting ........52 Hauptmenü ........36 Stand-by-Modus ......54 HDMI-Einrichtung ......53 Stumm ..........50 Helligkeit .........44 Andere Anschlüsse ......69 Hinweise für den Betrieb ....12 Anschluss ........23,53 Technische Angaben ......75 Hinweise für die Sicherheit .....10 Anschluss des Netzkabels....24 Ton ..........50 Anschlüsse auf der Rückseite ..17 Trapezkorrektur ......32,48 Anzeige...........52... - Seite 79 Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. Panasonic Corporation Web Site : http://panasonic.net/avc/projector/ © Panasonic Corporation 2012 SS0312-0...
