Panasonic PT-VX505NE Bedienungsanleitung

Panasonic PT-VX505NE Bedienungsanleitung

Lcd-projektor
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Vielen Dank für den Kauf dieses Panasonic-Produkts.
Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch,
J
bewahren Sie dieses Handbuch auf.
Bitte lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit" (
J
Nutzung dieses Projektors.

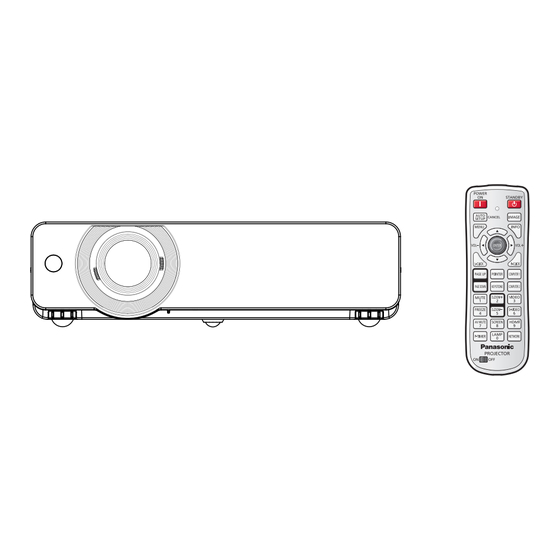

Bedienungsanleitung
LCD-Projektor
Modellnr.
Funktionsanleitung
Gewerbliche Nutzung
PT-VW435NE
PT-VX505NE
Æ
Seiten 2-8) vor der
GERMAN
LZ4AC-G

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic PT-VX505NE

Inhaltszusammenfassung für Panasonic PT-VX505NE

  • Seite 1 LCD-Projektor Gewerbliche Nutzung PT-VW435NE Modellnr. PT-VX505NE Vielen Dank für den Kauf dieses Panasonic-Produkts. Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch, bewahren Sie dieses Handbuch auf. Æ Bitte lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit“ ( Seiten 2-8) vor der Nutzung dieses Projektors.

  • Seite 2: Wichtige Hinweise Zur Sicherheit

    Wichtige Hinweise zur Sicherheit Wichtige Hinweise zur Sicherheit WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Verordnung 3 für Geräuschentwicklung. GSGV, 18 Januar 1991: Der Schalldruckpegel am Bedienerplatz ist gleich oder weniger als 70 dB (A) gemäß...
  • Seite 3 Wichtige Hinweise zur Sicherheit WARNUNG: STROM „ Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. Schalten Sie die Stromversorgung aus, falls Fremdkörper oder Wasser in den Projektor gelangt sind.
  • Seite 4 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Eine fehlerhafte Aufhängevorrichtung führt zu Unfällen durch Herunterfallen des Gerätes. Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
  • Seite 5 Wichtige Hinweise zur Sicherheit Halten Sie Kinder von den Batterien fern (Typ AAA/R03 oder AAA/LR03). Falls die Batterie verschluckt wird, kann sie Personenschäden verursachen. Falls die Batterie verschluckt wurde, rufen Sie sofort den Notarzt. Falls die Batterie ausgelaufen ist, berühren Sie auf keinen Fall die ausgelaufene Flüssigkeit der Batterie mit bloßen Händen und treffen Sie folgende Maßnahmen, falls notwendig.

  • Seite 6: Entfernen Der Batterien

    Wichtige Hinweise zur Sicherheit ZUBEHÖR „ Verwenden Sie keine alten Lampen. Falls Sie eine alte Lampe verwenden, kann dies eine Explosion verursachen. Lüften Sie den Raum sofort, wenn die Lampe beschädigt wird. Berühren Sie die Scherben nicht, nähern Sie sich ihnen auch nicht mit dem Gesicht.

  • Seite 7: Important Safety Notice

    Cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 1999/5/EC. Les clients peuvent télécharger une copie de la DC originale pour ce produit à partir de notre serveur DC: http://www.doc.panasonic.de Coordonnées dans l’UE : Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, F.R.Germany...
  • Seite 8 Wichtige Hinweise zur Sicherheit Important Safety Notice - DEUTSCH NGLISH - 5...

  • Seite 9: Funktion Auto-Setup

    Merkmale des Projektors Kurzanleitung Siehe entsprechende Seiten, um weitere Informa-tionen zu bekommen. Funktion Auto-Setup Einrichten des Projektors. Diese Funktion aktiviert Æ Seite 25) Eingangssuche, Automat. Trapezkorrektur und Auto PC-Anpassung durch Drücken der Taste <AUTO SETUP>. Anschluss an andere Geräte. Æ Seite 29) Direktabschaltungsfunktion Mit der Funktion Direktabschaltung...

  • Seite 10: Inhaltsverzeichnis

    Inhalt Lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit“. ( Seiten 2 - 8) Grundlegende Bedienfunktionen Wichtige Hinweise über die Fernbedienung ......36 Wichtige Hinweise zur Sicherheit .... 2 Verwenden der Funktion AUTO SETUP ....... 36 Verwendung der Taste IMAGE ........36 Konformitätserklärung ............
  • Seite 11 Inhalt Image adjust ..........49 Lüfterkontrolle ............... 61 Videoverzögerungssteuerung ........62 Kontrast ................ 49 Zähluhr Filter ..............62 Helligkeit ............... 49 Emulation ..............62 Farbe ................49 Fehlerlogbuch ............... 63 Farbton ................. 49 Fabrikeinstellungen ............63 Iris ................. 49 Information ..........64 Farbtemperatur .............

  • Seite 12: Hinweise Für Die Sicherheit

    Hinweise für die Sicherheit Sicherheitshinweise zum Transport Tragen Sie den Projektor beim Transport an der Unterseite und vermeiden Sie übermäßige Vibrationen und Erschütterungen. Dies kann die inneren Teile beschädigen und zu Funktionsstörungen führen. Transportieren Sie den Projektor nicht, wenn der anpassbare Fuß ausgefahren ist. Dies kann zu einer Beschädigung des anpassbaren Fußes führen.

  • Seite 13: J Vorsichtshinweise Für Die Aufstellung Der Projektoren

    Hinweise für die Sicherheit Vorsichtshinweise für die Aufstellung der Projektoren Stellen Sie nicht mehrere Projektoren aufeinander. COMPUTER 1 IN COMPUTER 2 IN USB B USB A Blockieren Sie nicht die Belüftungsöffnungen des Projektors VIEWER MONITOR OUT DISPLAY/ MOUSE CONTROL SERIAL IN VIDEO IN AUDIO IN MIC IN S-VIDEO IN...

  • Seite 14: Hinweise Für Den Betrieb

    LICENSE bzw. der GNU LESSER GENERAL PUBLIC LICENSE erhältlich. Die Lizenzbedingungen sind in der auf der beiliegenden CD-ROM gespeicherten Softwarelizenz enthalten. Falls Sie Fragen bezüglich der Software haben, wenden Sie sich per E-Mail an sav.pj.gpl.pavc@ml.jp.panasonic.com. Entsprechend der Richtlinie 2004/108/EG, Artikel 9(2)

  • Seite 15: Hinweise Zum Gebrauch Der Wlan- Oder Funkverbindung

    Hinweise für die Sicherheit Hinweise zum Gebrauch der WLAN- oder Funkverbindung Die Funkverbindungs-Funktion des Projektors arbeitet mit HF-Wellen auf dem 2,4-GHz-Band. Es ist keine Genehmigung zum Betrieb einer Funkstation erforderlich, aber die folgenden Hinweise sind unbedingt vor der Verwendung sorgfältig zu beachten. Verwenden Sie diese Funkkarte nicht in der Nähe anderer HF-Geräte.

  • Seite 16: Sicherheit

    In Abhängigkeit von den Spezifikationen des jeweiligen drahtlosen WLAN-Netzwerks sind böswillige Dritte möglicherweise in der Lage, Sicherheitseinstellungen durch besondere Maßnahmen zu umgehen. Bitte wenden Sie sich an Panasonic, falls Sie eine Beratung oder Unterstützung bei Sicherheitseinstellungen und anderen Gesichtspunkten im Zusammenhang mit dem Datenschutz wünschen.

  • Seite 17: Zubehör

    Hinweise für die Sicherheit Zubehör Kontrollieren Sie, ob das nachstehend aufgeführte Zubehör vollständig vorhanden ist. Die Nummern in Klammern geben die Anzahl der Zubehörteile an. Batterien Fernbedienung (x1) Netzkabel (x1) CD-ROM (x1) (Typ AAA/R03 oder AAA/ (6451056016) (6103580203) (6103589404) LR03) (x2) (für Fernbedienung) RGB-Signalkabel (x1) Netzkabelhalter (x1)

  • Seite 18: J Inhalt Der Mitgelieferten

    Hinweise für die Sicherheit Inhalt der mitgelieferten CD-ROM Die mitgelieferte CD-ROM enthält folgende Inhalte: Anleitung/Liste (PDF-Datei) Software Bedienungsanleitung – Funktionsanleitung  Multi Projector Monitoring & Control Software 2.7  Benutzerhandbuch Multi Projector Monitoring & (Windows) Control Software 2.7 • Mit dieser Software können Sie mehrere über LAN angeschlossene Projektoren überwachen und steuern.

  • Seite 19: Über Ihren Projektor

    Über Ihren Projektor Fernbedienung Taste <STANDBY> Ausschalten des Projektors ( Æ Seite 34). Signal Emission Anzeige Leuchtet rot, wenn von der Fernbedienung ein Signal zum Projektor gesendet wird. Signalsender der Fernbedienung Taste <POWER ON> Schalten Sie den Projektor ein ( Æ...
  • Seite 20 Über Ihren Projektor (14) (25) (15) (16) (24) (17) (18) (19) (20) (21) (22) (23) (24) Eingangsauswahltasten: <COMPUTER 1>, (14) Taste <POINTER> <COMPUTER 2>, <VIDEO>, <S-VIDEO>, <HDMI>, Dient als Ein-Ausschalter für den Pointer. <NETWORK>. Seite 37) Æ Diese Tasten werden für die Auswahl des (15) Tasten <PAGE UP/DOWN>...

  • Seite 21: Projektorgehäuse

    Über Ihren Projektor Projektorgehäuse (10) (11) (2) (3) (12) ■ Unteransicht (13) Signalempfänger der Fernbedienung Fokushebel ( Seite 35) Æ Zur Einstellung des Fokus. Projektionsobjektiv Zoom-Hebel ( Seite 35) Æ Zur Einstellung des Zoom. Ring vertikale Objektivverschiebung ( Seite 28) Æ...

  • Seite 22: Bedienfeld

    Über Ihren Projektor Bedienfeld (10) (6) (7) (8) Taste <MENU> Taste < > Zum Ein und Ausschalten des Projektors. Zeigt den Bildschirm MENÜ an. ( Seite 40) Æ <ON(G)/STANDBY(R)>-Anzeige Taste <ENTER> Zeigt den Status der Stromversorgung an. Führt die ausgewählte Funktion aus. Tasten ▲▼◄►...

  • Seite 23: Anschlüsse Auf Der Rückseite

    Über Ihren Projektor Anschlüsse auf der Rückseite USB A COMPUTER 2 IN USB B COMPUTER 1 IN VIEWER DISPLAY/ MONITOR OUT MOUSE CONTROL VIDEO IN AUDIO IN SERIAL IN MIC IN S-VIDEO IN COMPUTER VARIABLE AUDIO IN AUDIO OUT (13) (11) (12) (10)

  • Seite 24: Verwenden Der Fernbedienung

    Verwenden der Fernbedienung Verwenden der Fernbedienung Einlegen und Entfernen der Batterien Öffnen Sie die Abdeckung Legen Sie die Batterien ein, und schließen Sie die Abdeckung (Minus - Seite zuerst einlegen.) Entnehmen Sie die Batterien in umgekehrter Reihenfolge. Einstellen der ID-Nummern der Fernbedienung Wenn Sie das System mit mehreren Projektoren verwenden, können Sie mit einer einzigen Fernbedienung alle Projektoren gleichzeitig oder jeden Projektor einzeln steuern, wenn den einzelnen Projektoren eine eindeutige ID-Nummer zugewiesen wird.

  • Seite 25: Einstellungen

    Einstellungen Projektionsarten Der Projektor kann für folgende 4 Projektionsarten verwendet werden. So richten Sie die gewünschte Projektionsart auf dem Projektor ein. Montage auf einem Tisch/auf dem Montage an der Decke und Fußboden und Vorwärtsprojektion Vorwärtsprojektion Menüeinstellung Menüeinstellung Deckenpro. Deckenpro. Rückpro. Rückpro.

  • Seite 26: GrößeDerProjektionsflächeUndReichweite

    Einstellungen Größe der Projektionsfläche und Reichweite Projiziertes Bild Stellen Sie den Projektor entsprechend dem rechts abgebildeten Schaubild Projektionsfläche und den angegebenen L (LW/LT) Projektionsentfernungen auf. Sie können die Anzeigegröße einstellen. L (LW/LT)* Projektionsabstand (m) Höhe des Projektionsbereichs (m) L (LW/LT) Breite des Projektionsbereichs (m) Projektionsfläche Entfernung von Mitte des Objektivs zum unteren...

  • Seite 27: J Projektionsentfernungen Für Pt-Vx505Ne

    = 0,18465 x SD (m) - 0,03190 = 0,16764 x SD (m) - 0,03190 = 0,16311 x SD (m) - 0,03190 J Projektionsentfernungen für PT-VX505NE Alle unten aufgeführten Maße sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen. (Gerät: m) Projektionsgröße Für das Bildformat 4:3...

  • Seite 28: Einstellen Der Anpassbaren Vorderfüße

    Wenn der Projektor nicht genau vor der Mitte des Bildschirms positioniert ist, können Sie die Position des projizierten Bildes durch Verschieben des Objektivverschiebungshebels innerhalb des Verschiebungsbereichs des Objektivs korrigieren. Anpassung der Linsenverstellung für PT-VX505NE Linsenverstellungsbereich Diese Bildschirmposition kann auf der Anzeige auf bis zu 40% nach oben verstellt werden.

  • Seite 29: Anschlüsse

    Anschlüsse Vor dem Anschluss an den Projektor Lesen Sie vor dem Anschluss die Bedienungsanleitung des Gerätes, das angeschlossen werden soll, sorgfältig durch. Schalten Sie die Geräte vor dem Anschluss der Kabel aus. Wenn zum Gerät kein Verbindungskabel mitgeliefert wurde oder wenn für den Anschluss an dieses Gerät kein optionales Kabel verfügbar ist, halten Sie ein entsprechendes Systemverbindungskabel für das Gerät bereit.

  • Seite 30: Ein/Ausschalten

    ndlagen der Bedienung EIN/AUSSCHALTEN Anschluss des Netzkabels Stellen Sie sicher, dass Sie das mitgelieferte Netzkabel fest in die Buchse eingesteckt haben, um ein Abtrennen des Kabels zu verhindern. Netzkabelhalter Der Netzkabelhalter wurde entwickelt, um zu verhindern, dass sich das Netzkabel vom Projektor löst. Setzen Sie das Netzkabel bitte korrekt in den Netzkabelhalter ein, wie in Abbildung (1) gezeigt: Netzkabelhalter Klammer...

  • Seite 31: On(G)/Standby(R)-Anzeige

    EIN/AUSSCHALTEN ON(G)/STANDBY(R)-Anzeige Die Betriebsanzeige informiert Sie über den Stromversorgungsstatus. Prüfen Sie den Status der <ON(G)/STANDBY(R)>- Anzeige vor der Inbetriebnahme des Projektors. ON(G)/STANDBY(R)-Anzeige Anzeigestatus Status Leuchtet nicht oder blinkt Das Netzkabel ist nicht eingesteckt. Das Netzkabel eingesteckt ist. Leuchtet Der Projektor ist im Standby-Modus nach dem Abkühlen abgeschlossen ist. Der Projektor kühlt sich ab.

  • Seite 32: Einschalten Des Projektors

    EIN/AUSSCHALTEN Einschalten des Projektors Schließen Sie vor dem Einschalten des Projektors Vorbereitungsbildschirm die Anschlüsse der Peripheriegeräte (mit Computer, Videorekorder usw.) ab. Schließen Sie das Netzkabel des Projektors an der Netzsteckdose an. Die Anzeige <ON(G)/ STANDBY(R)> leuchtet rot. Öffnen Sie den Objektivdeckel.

  • Seite 33: Pin-Code Eingeben

    EIN/AUSSCHALTEN PIN-Code eingeben Verwendung des oberen Bedienfelds Dialogfeld PIN-Code-Eingabe DrückenSie▲▼,umeineZahleinzugeben.DrückenSie►, um die Zahl zu bestätigen, und ziehen Sie den Zeiger mit rotem Rahmen auf das nächste Feld. Die Zahl ändert sich auf  . Falls eine falsche Zahl bestätigt wurde, verwenden SiedieZeigertaste◄,umdenZeigeraufdiegewünschte Zahl zu ziehen, und geben Sie dann die korrekte Zahl ein.

  • Seite 34: Ausschalten Des Projektors

    EIN/AUSSCHALTEN Ausschalten des Projektors Drücken Sie die Taste < > auf dem Bedienfeld oder die Taste <STANDBY> auf der Fernbedienung, dann erscheint Ausschalten ? auf dem Bildschirm. Ausschalten ? wird nach 4 Sekunden ausgeblendet. Drücken Sie erneut die Taste < >...

  • Seite 35: Projizieren

    Projizieren Stellen Sie Zoom und Fokus ein. Überprüfen Sie die Verbindungen der Peripheriegeräte Æ und des Netzkabels ( Seite 30), und schalten Sie die Stellen Sie das Bild durch Drehen des [Zoom-Hebels] Stromzufuhr ein ( Æ Seite 32), um den Projektor zu starten. und des [Fokushebel] ein.

  • Seite 36: Grundlegende Bedienfunktionen Über Die Fernbedienung

    Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Taste MENU Mit dieser Funktion kann das Bildschirmmenü ein-oder ausgeschaltet werden. Taste Drücken Sie die Taste <MENU> auf der Fernbedienung. Hinweis Æ Details siehe „Menünavigation“. ( Seite 40) Verwendung der Taste INFO Mit dieser Funktion kann das Informationsmenü angezeigt werden.

  • Seite 37: Verwendung Der Funktion Kabellose Maus

    Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Funktion Verwendung der Taste POINTER Kabellose Maus Dient als Ein-/Ausschalter für den Pointer. Wenn der Zeiger aufderProjektionsflächeangezeigtwird,könnenSie Die Tasten <L-CLICK/R-CLICK> wirken wie die rechte die Taste <MOUSE CONTROL> auf der Fernbedienung und linke Maustaste, während der Projektor über ein USB- verwenden, um diesen zu bewegen.

  • Seite 38: Umschaltung Des Eingangssignals

    Grundlegende Bedienfunktionen über die Fernbedienung Umschaltung des Verwendung der Taste MUTE Eingangssignals Drücken Sie zur vorübergehenden Unterbrechung der Tonwiedergabe diese Taste auf der Fernbedienung, um [Ein] Sie können die zu projizierenden Eingangssignale zu wählen. umschalten. Taste Drücken Sie auf der Fernbedienung die Taste <MUTE>.

  • Seite 39: Verwendung Der Av Stummschaltung-Funktion

    Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Taste P-TIMER Verwendung der AV STUMMSCHALTUNG-Funktion Drücken Sie die Taste <P-TIMER> auf der Fernbedienung, um die Funktion [Vorwärts-]/[Rückwärtszähler] zu aktivieren. Taste Taste Drücken Sie die Taste <AV MUTE> auf der Fernbedienung, Drücken Sie auf der Fernbedienung die Taste um die Bildwiedergabe auszuschalten.

  • Seite 40: Menünavigation

    Menünavigation Drücken Sie ► oder die Taste <ENTER>. Navigieren im Menü Das Untermenü wird angezeigt, damit Sie die Menübefehle wählen können. Vorgehensweise Drücken Sie die Taste <MENU>. Der Hauptmenü-Bildschirm wird angezeigt. Wählen Sie die Untermenü-Option mit den Tasten ▲▼ aus. Drücken Sie die Taste <ENTER>...

  • Seite 41: Hauptmenü

    Menünavigation Untermenüoption Fabrikeinstellungen Seite Hauptmenü Tracking Das Hauptmenü umfasst die folgenden 9 Menüoptionen. Horizontal Wenn eine Hauptmenüoption ausgewählt wird, wechselt die Vertikal Anzeige zu einem Untermenü-Auswahlfenster. PC-Konfiguration Clamp Eingang DisplayflächeH DisplayflächeV Reset PC-Anpassung Lösch-Modus Speichern Bildauswahl Hinweis Liegt am Projektor ein Computereingangssignal vor, ist diese Image adjust Funktion verfügbar.
  • Seite 42 Menünavigation Format Bild [ Untermenüoption Fabrikeinstellungen Seite Fernbedienung ALLE Untermenüoption Fabrikeinstellungen Seite Sicherheit Normal Lüfter Voll Lüfterkontrolle Breitbild (16:9) Videoverzögerungssteuerung Zoom Zähluhr Filter Original* Emulation Grundeinst. Breitbild natürlich* Fehlerlogbuch Benutzerdefiniert Fabrikeinstellungen Benutzereinstellung Digitaler Zoom +* Information [ Digitaler Zoom -* Trapezkorrektur Speichern Untermenüoption...

  • Seite 43: Menü Eingang

    Menü Eingang Es ist kein Signaleingang vom Computer - - - - Wählen Sie aus dem Hauptmenü die Option [Eingang] vorhanden. Überprüfen Sie, ob der Computer (siehe „Navigieren im Menü“ auf Seite 40) und richtig am Projektor angeschlossen ist. wählen Sie dann die Option aus dem Untermenü. Die Voreinstellung wird manuell im Menü...

  • Seite 44: Netzwerk

    Menü Eingang Component Auto Der Projektor erfasst ein anliegendes Videoquellensignal automatisch und nimmt selbst die optimalen Einstellungen vor. COMPONENT-VIDEOSIGNALFORMAT Falls der Projektor nicht in der Lage ist, ein Videobild richtig wiederzugeben, muss das richtige Videokomponentensignal aus [480i], [576i], [480p], [576p], [720p], [1 035i] und [1 080i] ausgewählt werden.

  • Seite 45: Auto Pc-Anpassung

    Auto PC-Anpassung Auto PC-Anpassung Wählen Sie aus dem Hauptmenü die Option [PC-Anpassung] (siehe „Navigieren im Menü“ auf Seite 40) und wählen Sie dann die Option aus dem Untermenü. Bedienfeld Fernbedienung Auto PC-Anpassung Die Funktion Auto PC-Anpassung passt die Einstellungen für Fine Sync., Tracking, H Position und V Position automatisch an die Einstellungen Ihres Computers an.

  • Seite 46: Manuelle Pc-Anpassung

    Manuelle PC-Anpassung Manuelle PC-Anpassung Horizontal Wählen Sie aus dem Hauptmenü die Option [PC-Anpassung] (siehe „Navigieren im Menü“ auf Seite 40) und wählen Sie dann die Option aus dem Wählen Sie mit ▲▼ [Horizontal] aus. Untermenü. Drücken Sie die Taste <ENTER>, um das Anpassungsdialogfeld anzuzeigen.

  • Seite 47: Pc-Konfiguration

    Manuelle PC-Anpassung PC-Konfiguration Reset Rücksetzung, alle Einstellungen werden auf die vorherigen Drücken Sie ▲▼, um [PC-Konfiguration] Werte zurückgestellt. auszuwählen. Wählen Sie mit ▲▼ [Reset] aus. Drücken Sie ► oder die Taste <ENTER>, Drücken Sie die Taste <ENTER>. um das nächste Untermenü anzuzeigen Es erscheint ein Bestätigungsfenster.

  • Seite 48: Bildauswahl

    Bildauswahl Tafel (Grün) Wählen Sie aus dem Hauptmenü die Option [Bildauswahl] (siehe „Navigieren im Menü“ auf Seite 40) und wählen Sie dann die Option aus dem Für die Bildprojektion auf eine Wandtafel geeignet. Untermenü. Drücken Sie ▲▼, um [Tafel (Grün)] auszuwählen, und dann drücken Sie die Taste <ENTER>.

  • Seite 49: Image Adjust

    Image adjust Image adjust Farbe Wählen Sie aus dem Hauptmenü die Option [Image Adjust] (siehe „Navigieren im Menü“ auf Seite 40) und wählen Sie dann die Option aus dem Wählen Sie mit ▲▼ die Option Untermenü. [Farbsättigung] aus. Drücken Sie die Taste <ENTER>, um das Fernbedienung Bedienfeld Anpassungsdialogfeld anzuzeigen.

  • Seite 50: Farbtemperatur

    Image adjust Farbtemperatur Blau Wählen Sie mit ▲▼ die Option Wählen Sie mit ▲▼ [Blau] aus. [Farbtemperatur] aus. Drücken Sie die Taste <ENTER>, um das Drücken Sie die Taste <ENTER>, um das Anpassungsdialogfeld anzuzeigen. Anpassungsdialogfeld anzuzeigen. Passen Sie den Einstellwert mit ◄► an. Wählen Sie mit ◄►...

  • Seite 51: Schärfe

    Image adjust Schärfe Progressiv Wählen Sie mit ▲▼ die Option [Schärfe] Wählen Sie mit ▲▼ die Option aus. [Progressiv] aus. Drücken Sie die Taste <ENTER>, um das Drücken Sie die Taste <ENTER>, um das Anpassungsdialogfeld anzuzeigen. Dialogfeld anzuzeigen. Drücken Sie ◄►, um die gewünschte Passen Sie den Einstellwert mit ◄►...

  • Seite 52: Projektionsfläche

    Nach der Einstellung werden die Zeiger rot dargestellt. Beim Erreichen der Korrekturgrenze verschwinden die Zeiger. * Bildschirmgröße (1 280 x 800) gilt nur für PT-VW435NE. Bildschirmgröße (1 024 x 768) gilt nur für PT-VX505NE. Hinweis Liegt am Projektor ein Videoeingangssignal vor, ist die Option [Original] verfügbar.

  • Seite 53: Benutzereinstellung

    Projektionsfläche Zum Verlassen des Modus Digitaler Zoom +/- können Sie Benutzereinstellung eine beliebige Taste betätigen, außer der Tasten <D.ZOOM+/->,<ENTER>undderTasten▲▼◄►. Mit dieser Funktion passen Sie Bildgröße und -position manuell an. Um auf die Größe des vorherigen Bilds zurückzuschalten, Drücken Sie ▲▼, um können Sie unter „Bildformateinstellung“...

  • Seite 54: Deckenpro

    Projektionsfläche Deckenpro. Reset Diese Funktion wird benötigt, wenn der Projektor an einer Rücksetzung, alle Einstellungen werden auf die vorherigen Decke montiert wird. Werte zurückgestellt. Drücken Sie ▲▼, um [Reset] auszuwählen, Drücken Sie ▲▼, um [Deckenpro.] und drücken Sie dann die Taste <ENTER>. auszuwählen, und drücken Sie dann die Es erscheint ein Bestätigungsfenster.

  • Seite 55: Ton

    Mikro Wählen Sie aus dem Hauptmenü die Option [Ton] (siehe „Navigieren im Menü“ auf Seite 40), und wählen Sie dann die Option aus dem Untermenü. Drücken Sie ▲▼, um [MIKRO] auszuwählen, und drücken Sie dann die Fernbedienung Bedienfeld Taste <ENTER>. Drücken Sie ▲▼, um die MIKRO-Funktion auf [Ein]/[Aus] zu schalten.

  • Seite 56: Einstellung

    Einstellung Einstellung Menüposition Wählen Sie aus dem Hauptmenü die Option [Einstellung] (siehe „Navigieren im Menü“ auf Seite 40), und wählen Sie dann die Option aus dem Mit dieser Funktion wird die Position des Bildschirmmenüs Untermenü. verändert. Wählen Sie mit ▲▼ die [Menü position] Fernbedienung Bedienfeld aus.

  • Seite 57: Hintergrund

    Einstellung Automat. Trapezkorrektur *2 : Verwenden Sie diese Funktion für eine möglichst rasche Bildprojektion, selbst wenn die Lampe noch nicht genügend hell ist. Ist ständig aktiv und korrigiert die *3 : Ausblendung aller Bildanzeigen, außer; Auto Trapezverzerrung je nach Neigungswinkel des ●Bildschirmmenü.

  • Seite 58: Hdmi

    Einstellung Logo PIN Code Wechsel USB-Anschluß Für den Logo-PIN-Code kann eine beliebige vierstellige Zahl verwendet werden. Drücken Sie ▲▼ um [USB-Anschluß] auszuwählen, und drücken Sie dann die Wählen Sie mit ▲▼ [Logo PIN Code Taste <ENTER>. Wechsel] und drücken Sie dann die Taste <ENTER>.

  • Seite 59: Automat. Lampenabschaltung

    Einstellung Automat. Lampenabschaltung Stand-by-Modus Zur Verminderung der Leistungsaufnahme und zum Durch diese Funktion wird die elektrische Leistung Verlängern der Lampenlebensdauer wird bei eingeschalteter festgelegt, wenn der Projektor im Standby-Modus ist. automatischer Lampenabschaltung die Projektionslampe Drücken Sie ▲▼, um [Stand-by-Modus] ausgeschaltet, wenn während einer gewissen Zeit keine auszuwählen, und drücken Sie dann die BedienungdesGerätesstattfindet.

  • Seite 60: Untertitel

    Einstellung Ausführen [Untertitel] kann nur ausgewählt werden, wenn [NTSC]- oder [480i]-Signale eingegeben werden. Teile des Texts werden unter Umständen nicht angezeigt, wenn Drücken Sie ▲▼, um eine der Optionen in [Trapezkorrektur] hohe Kompensationswerte eingestellt sind. unten auswählen, und drücken Sie dann Untertitel werden nicht angezeigt, wenn der Menübildschirm angezeigt wird.

  • Seite 61: Sicherheit

    Einstellung PIN Code Wechsel Sicherheit Für den PIN-Code kann eine beliebige vierstellige Zahl verwendet werden. Diese Funktion ist für die Tastatursperre und für die PIN Code-Sperre zur Sicherung des Projektors vorgesehen. Drücken Sie ▲▼, um [Pin Code Wechsel] auszuwählen und drücken Sie dann die Drücken Sie ▲▼, um [Sicherheit] Taste <ENTER>.

  • Seite 62: Videoverzögerungssteuerung

    Einstellung *3 : Achten Sie bei der Verwendung des Projektors in Drücken Sie die Taste <ENTER>. Höhen zwischen 2 000 und 2 700 m darauf, dass DieMeldung[ResetZähluhrFilter?]wirdeingeblendet. [Lüfterkontrolle] auf [Ein 2] gesetzt ist. Wählen Sie [Ja], um fortzufahren. Ein weiteres Bestätigungsfenster wird eingeblendet.

  • Seite 63: Fehlerlogbuch

    Einstellung FX400 serie, FW430 serie, F100 serie, FW100 serie, F/W Serie F200 serie, F300 serie, FW300 serie LZ370 LZ370 serie Fehlerlogbuch MitdieserFunktionwerdenundefinierteoderfehlerhafte Betriebszustände des Projektors aufgezeichnet, die dann zur Fehlerdiagnose verwendet werden können. Drücken Sie ▲▼, um [Fehlerlogbuch] auszuwählen. Drücken Sie ► oder die Taste <ENTER>, um die jüngste Warnmeldung anzuzeigen.

  • Seite 64: Information

    Information Information Lampenstatus Wählen Sie aus dem Hauptmenü die Option [Information] (siehe „Navigieren im Menü“ auf Der ausgewählte Lampenmodus wird angezeigt. Seite 40), und wählen Sie dann die Option aus dem Untermenü. Lampenlaufzeit Fernbedienung Bedienfeld Auch die Gesamt-Lampenbrenndauer wird angezeigt. Automat.

  • Seite 65: Netzwerk

    Netzwerk Netzwerk Ein: Wenn ein DHCP- Wählen Sie aus dem Hauptmenü die Option Server im Netzwerk [Einstellung] (siehe „Navigieren im Menü“ auf vorhanden ist, mit dem Seite 40), und wählen Sie dann die Option aus dem der Projektor verbunden Untermenü. ist, wird die IP-Adresse automatisch erfasst.

  • Seite 66: Kabelloses-Netzwerk

    Netzwerk Hinweis Subnet mask  Der DHCP-Server muss bereits eingeschaltet sein, wenn er in (Anzeige und Geben Sie die Subnetz- den Netzwerkeinstellungen aktiviert wird. Einstellung der Subnet- Maske ein. Weitere Informationen zu IP-Adresse, Subnet-Maske, Gateway Maske) und DNS erhalten Sie beim Netzwerkadministrator. Wählen Sie M-DERECT Ein Kabel-LAN und ein kabelloses WLAN können nicht im SSID ...

  • Seite 67: Bestätigung

    Netzwerk Drücken Sie ▲▼ um einen Punkt Im Modus [AD HOC] geben auszuwählen und ändern Sie die Sie die gleiche Zeichenkette wie das SSID ein, das an dem Einstellungen, wie es in der Anleitung zu verbindenden Computer SSID beschrieben ist. ...
  • Seite 68 Netzwerk Hinweis Aktivieren, wenn WPA2- EAP  als Zugangspunkt- Das Einstellungsmenü ist abhängig von der Einstellung von WPA2-EAP  Bestätigungsmethode [Bestätigung] und [Datenverschlüsselung] unterschiedlich. Das verwendet wird. obige Menü ist ein Beispiel, wenn [Bestätigung] auf [OFFEN] oder [GETEILT] und [Datenverschlüsselung] auf [WEP] gesetzt sind.

  • Seite 69: Projektorname

    Sie dann die Taste kabellosen WLAN-Netzwerks für [USER1] bis [USER3] <ENTER>. vorgenommen. Wählen Sie mit ▲▼ [JA] oder [Nein] und SSID Panasonic Projektor drücken Sie die Taste <ENTER>. DHCP Hinweis IP Adresse 192.168.11.100 □□□□ ] ( □□□□ ist eine vier-stellige Zahl) wird...

  • Seite 70: Passwort

    Netzwerk Passwort Live Mode Unterbrechung Durch die Kontrolle mittels Einrichten eines Passworts Setzen Sie diese Funktion auf [Ein], um eine ist es möglich, zu verhindern, dass ein externes Gerät Unterbrechung des Live-Modus durch andere Anwender unabsichtlich angeschlossen werden kann, das die oder die Übertragung von Bildern durch die „Multi Projector Projektion der Bilder usw.

  • Seite 71: Amx D.d

    Netzwerk AMX D.D. Anzeige Massenspeicher Mit dieser Funktion kann der Projektor von AMX Device. Wählen Sie im Hauptmenü [Netzwerk] WeitereDetailsfindenSieunterhttp://www.amx.com/. und drücken Sie dann die Taste ► oder Wählen Sie mit ▲ ▼ die Option [AMX D.D.]. <ENTER>. Drücken Sie die Taste <ENTER> oder ►, Wählen Sie [Anzeige Massenspeicher] mit um [Ein] oder [Aus] auszuwählen, damit den Zeigertasten ▲▼...

  • Seite 72: Netzwerkverbindungen

    Netzwerk Netzwerkverbindungen Der Projektor besitzt eine Netzwerkfunktion und die folgenden Bedienungen sind vom Computer aus mit der Webbrowsersteuerung möglich. Einstellung und Anpassung des Projektors. Anzeige des Projektorstatus. Übertragung einer E-Mail-Nachricht, wenn es ein Problem mit dem Projektor gibt. Hinweis Ein Netzwerkkabel ist erforderlich, um die Netzwerkfunktion nutzen zu können. Computer Projektor USB A...

  • Seite 73: Verbindung Über Kabel-Netzwerk

    Netzwerk Verbindung über Kabel-Netzwerk Projektoreinstellungen Verwenden Sie das LAN-Kabel (straight) für den Anschluss des Projektors am Computer. Schalten Sie den Projektor ein und drücken Sie die Taste <MENU> auf der Fernbedienung. Drücken Sie die Menü-Taste, um das Menü [Netzwerk] zu öffnen, und wählen Sie dann [Kabel-Netzwerk] und drücken Sie <ENTER>.

  • Seite 74: J Bedienungsvorgänge Am Computer

    IP adresse 192.168.11.100 Subnet-Maske 255.255.255.0 Subnet-maske 255.255.255.0 M-DIRECT + Die letzten 4 Stellen Standardgateway 192.168.11.1 SSID der Projektor-ID-Kennung SSID Panasonic Projektor Kanal Modus AD HOC Bestätigung Offen Die gleiche Zeichenfolge wie die Schlüssel SSID Datenverschlüsselung NICHT Kanal Bedienungsvorgänge am Computer Nehmen Sie die Netzwerkeinstellungen gemäß...

  • Seite 75: Zugriff Über Einen Web-Browser

    Geben Sie die IP-Adresse des Projektors im URL-Eingabefeld des Web-Browsers ein. Geben Sie „User name“ und „Password“ ein. Für den Benutzernamen sind werksseitig user1 (Benutzerrechte) oder admin1 (Administratorrechte) als Standardeinstellung festgelegt und panasonic (in Kleinbuchstaben) für das Passwort. Drücken Sie [OK], um die Seite mit dem Status des Projektors anzuzeigen.

  • Seite 76: J Beschreibung Aller Optionen

    Netzwerk Beschreibung aller Optionen 1 Register für Seitenwahl 5 SchaltflächezurÄnderungdesPassworts Klicken Sie auf diese, um Seiten zu wechseln.  K lickenSieaufdieseSchaltfläche,umdieSeitezur Änderung des Passworts anzuzeigen. 2  S chaltflächeMonitorinformationen WennSieaufdieseSchaltflächeklicken,wird 6 Taste CRESTRON RoomView der Status des Projektors angezeigt. Klicken Sie auf diese Taste, um den Projektor über 3  S chaltflächeSteuerungdesProjektors das CRESTRON RoomView zu überwachen und zu...
  • Seite 77 Netzwerk Fehlerinformationsseite Klicken Sie bei Anzeige von [Error (Detail)] im Display der Spalte mit Informationen zur Eigendiagnose im Bildschirm [Projector status] auf den Bildschirmbereich, um die Fehlerdetails anzuzeigen. • Abhängig von der Art des Fehlers wird der Projektor zu seinem eigenen Schutz ggf. in den Bereitschaftsmodus geschaltet. Normaler Betrieb FAILED: Es ist ein Problem aufgetreten...

  • Seite 78: J Seite Grundlegende Steuerung

    Netzwerk Seite Grundlegende steuerung Um von einer anderen Seite hierher zu gelangen, klicken Sie auf [Projector control], dann auf [Basic control]. 1 Regelung von Standby/On 4 Umschalten des Bild-Modus 2 Auswahl des Eingangssignals 5 Funktionsweise von AV Stummschaltung 3 Regelung der Lautstärke Seite zur Anzeige der Detaileinstellungen Klicken Sie auf [Projector control] und dann auf [Advanced control], um die Detaileinstellungen anzuzeigen.

  • Seite 79: J Seite Zur Netzwerkkonfiguration

    Netzwerk Seite zur Netzwerkkonfiguration Die Netzwerkeinstellungen des Projektors können geändert werden, wenn die Verbindung mit Administratorrechten hergestellt wird. LAN-Einstellungen Klicken Sie im Menü auf [Detailed set up]. Klicken Sie auf [Change] um die LAN-Einstellungen zu ändern. Um zum vorherigen Fenster zurückzukehren, klicken Sie auf [Back].
  • Seite 80 Netzwerk Ping-Testseite Auf dieser Seite können Sie überprüfen, ob das Netzwerk eine Verbindung zum E-Mail-Server, zum POPServer, zum DNS- Server usw. herstellen kann. Klicken Sie auf [Detailed set up] und dann auf [Ping test], um die Ping-Testseite anzuzeigen. Anzeige, wenn die Verbindung erfolgreich war. Anzeige, wenn die Verbindung fehlgeschlagen ist.

  • Seite 81: J E-Mail-Einrichtungsseite

    Netzwerk E-Mail-Einrichtungsseite Bei diesem Projektor kann eine E-Mail-Meldung an eine oder mehrere voreingestellte E-Mail-Adressen (maximal zwei Adressen) gesendet werden, wenn ein Problem auftritt oder die Lampennutzungsdauer den eingestellten Wert erreicht. Klicken Sie auf [Detailed set up] und dann [E-mail set up], um die Seite zur Einrichtung der E-Mail zu aktivieren. 1 Wählen Sie [Enable], um die E-Mail-Funktion zu 5 Es kann der Mindestzeitabstand für die erneute benutzen.

  • Seite 82: J Seite Für Einrichtung Der Authentifizierung

    Netzwerk E-Mail-Einrichtungsseite (Fortsetzung) 9 Geben Sie die E-Mail-Adresse2 des gewünschten Empfängers ein. 10 Wählen Sie die Bedingungen für die Versendung von E-Mails aus. MAIL CONTENTS: Wählen Sie zwischen [NORMAL] oder [SIMPLE]. ERROR: Im Selbsttest wird ein Fehler erkannt. LAMP RUNTIME: Die restliche Lebensdauer der Lampe hat den im Feld angegebenen Wert erreicht.

  • Seite 83: Inhalt Der Versendeten E-Mails

    Netzwerk Inhalt der versendeten E-Mails Wenn die E-Mail-Einrichtung abgeschlossen wurde, werden E-Mails mit folgendem Inhalt versendet. === Panasonic projector report(CONFIGURE) === Projector Type : PT-VX505N Serial No : 000000000 ----- E-mail setup data ----- TEMPERATURE WARNING SETUP MINIMUM TIME at [ 60] minutes interval...

  • Seite 84: J Konfiguration Des Steueranschlusses

    Netzwerk Wenn ein Fehler auftritt, wird folgende E-Mail versendet. === Panasonic projector report(ERROR) === Projector Type : PT-VX505N Serial No : 000000000 ----- check system ----- INTAKE AIR TEMPERATURE EXHAUST AIR TEMPERATURE OPTICS MODULE TEMPERATURE LAMP REMAIN TIME LAMP STATUS...
  • Seite 85 Netzwerk Seite Passwort ändern Klicken Sie auf [Change password]. 1 Administrator 2 Benutzer  Administratormodus 1 Account 2 Eingabefeld Aktueller Benutzername 3 Eingabefeld Aktuelles Passwort 4 Eingabefeld Neuer Benutzername 5 Eingabefeld Neues Passwort 6 Eingabefeld Neues Passwort (zur Bestätigung erneut eingeben) 7 SchaltflächefürAusführungderPasswort-Änderung Benutzer-Account ...
  • Seite 86 Netzwerk [CRESTRON RoomView]-Seite Sie können den Projektor überwachen/kontrollieren, indem Sie RoomView verwenden. Um die Bedienseite von RoomView des Websteuerungsbildschirms anzuzeigen, ist der Zugang mit Administratorrechten erforderlich.(Die[CRESTRONRoomView]-SchaltflächewirdnichtaufdemWebsteuerungsbildschirmfürBenutzerrechte angezeigt.) Wenn Sie auf [CRESTRON RoomView] klicken, wird die Bedienseite von RoomView angezeigt. Wenn auf Ihrem Computer Adobe Flash Player nicht installiert ist oder Ihr Browser Flash nicht unterstützt, kann diese Seite nicht angezeigt werden.

  • Seite 87: Benutzermodus

    Netzwerk [Info]-Seite Klicken Sie auf der Bedienseite auf [Info]. 1 [Projector Name] Zeigt den Namen des Projektors an. 2 [Mac Address] Zeigt die MAC-Adresse an  Æ „Glossar“ ( Seiten 115-116)  3 [Resolution] AnzeigederAuflösungdesProjektors. 4 [Lamp Hours] Zeigt die Lampenbetriebsdauer an (umgewandelter Wert). 5 [Power Status] Zeigt den Betriebszustand an.

  • Seite 88: Jusb-Flash-Laufwerk Für Die Anzeige Massenspeicher-Funktion

    Netzwerk Anzeige Massenspeicher Anzeige Massenspeicher ist für Präsentationen und Bildprojektionen ohne dass dazu ein Computer oder andere externe Geräte notwendig sind. Für eine Bildprojektion brauchen Sie deshalb keinen Computer oder andere Geräte herumzutragen. Speichern Sie die Bilder einfach auf einem separaten USB-Flash-Laufwerk (Universal Serial Port), das Sie für die Projektion nur in den US-Anschluss des Projektors einstecken müssen (Series A).

  • Seite 89: Vorsicht Bei Handhabung Und Lagerung Des Usb-Flash-Laufwerks

    Netzwerk VORSICHT bei Handhabung und Lagerung des USB-Flash-Laufwerks  Bewahren Sie das USB-Flash-laufwerk und dessen Schutzkappe außer Reichweite von Kindern auf. Bei Verschlucken besteht Erstickungsgefahr!  Entwickeln sich Rauch oder ein seltsamer Geruch, schalten Sie das Gerät aus und wenden Sie sich an Ihren Händler.
  • Seite 90 Netzwerk Anzeige des Anzeige Massenspeicher-Browserfensters Beim Drücken der <AUTO SETUP/CANCEL>-Taste in der Anzeige Massenspeicher-Betriebsart erscheint das Browserfenster „Thumbnail“ oder „Filename list“ auf dem Bildschirm. Dateinamenanzeige Anzeige des gegenwärtigen Pfades Memory viewer Menu View Exit Name File type Size Date modified Umschalten auf das obere n_capture...

  • Seite 91: Ausschalten Des Anzeige Massenspeicher

    Netzwerk Ausschalten des Anzeige Massenspeicher Schalten Sie den Anzeige Massenspeicher mit einer der nachstehenden Methoden aus.  Ausschalten mit dem Bildschirmmenü 1. Wählen Sie im Eingabemenü des Projektors „LAN“ oder „WLAN“. Drücken Sie die <ENTER>-Taste. 2. W ählenSie„AnzeigeMassenspeicher“mitdenZeigertasten▲ ▼unddrückenSiedieTaste<ENTER>. Die „Enter/Exit“ -Box des Anzeige Massenspeicher erscheint. 3.

  • Seite 92: Anzeigen Lamp Und Warning

    Anzeigen LAMP und WARNING Anzeigen LAMP und WARNING Behandlung angezeigter Probleme Wenn ein Problem im Projektor auftritt, weisen die Anzeigen <ON(G)/STANDBY(R)>, <LAMP> und/oder <WARNING> darauf hin. Gehen Sie mit den angegebenen Problemen folgendermaßen um. VORSICHT Bevor Sie Reparaturmaßnahmen ergreifen, folgen Sie bitte dem Vorgang zum Ausschalten, wie unter „Ausschalten des Projektors“...

  • Seite 93: Austausch

    Austausch Vor dem Austausch der Einheit Wenn Sie Teile warten oder ersetzen, achten Sie darauf, dass die Stromzufuhr ausgeschaltet ist, und ziehen Sie den Æ Netzstecker aus der Steckdose. ( Seite 30, 34) Æ Stellen Sie sicher, dass Sie die Vorgehensweise aus dem Punkt „Projektor ausschalten“ ( Seite 34) beachten, bevor Sie die Stromzufuhr herstellen.

  • Seite 94: J Austausch Der Luftfiltereinheit (Rückseite)

    Austausch Austausch der Luftfiltereinheit (Rückseite) Entfernen Sie die Luftfilterabdeckung. Öffnen Sie die Filterabdeckung in Richtung des Pfeil in der Abbildung und entfernen Sie sie. Entfernen Sie die Luftfiltereinheit. HaltenSiedenKnopfderLuftfiltereinheitundziehenSiesiein Richtung des Pfeils heraus. NachdemEntfernenderLuftfiltereinheitentfernenSie größereObjekteundStaubausdemLuftfilterfachundder Luftfilterabdeckung (Rückseite) Lufteinlassöffnung des Projektors, falls vorhanden. Setzen Sie neue Luftfiltereinheit ein.

  • Seite 95: Lampeneinheit

    Austausch Lampeneinheit Die Lampeneinheit ist ein Verschleißteil. Sie können die gesamte Nutzungsdauer im Menü Information unter Lamp runtime (Lampenbetriebszeit) ( Æ Seite 64). Wir empfehlen, die Lampeneinheit von einem autorisierten Techniker ersetzen zu lassen. Wenden Sie sich an Ihren Händler. Wenden Sie sich zum Erwerb der Ersatz-Lampeneinheit (ET-LAV200) an Ihren Händler.

  • Seite 96: J Austauschen Der Lampeneinheit

    Austausch Austauschen der Lampeneinheit VORSICHT: Wenn der Projektor an einer Decke montiert ist, halten Sie Ihr Gesicht beim Arbeiten nicht in die Nähe des Projektors. Bringen Sie die Lampeneinheit und die Lampeneinheit-Abdeckung sicher an. Wenn beim Einbauen der Lampe Schwierigkeiten auftreten, entfernen Sie die Lampe noch einmal, und wiederholen Sie den Versuch. Wenn Sie beim Einbauen der Lampe Gewalt anwenden, kann der Anschluss beschädigt werden.

  • Seite 97: Aufsetzen Des Objektivdeckels

    Austausch Aufsetzen des Objektivdeckels Setzen Sie den Objektivdeckel auf, wenn der Projektor transportiert oder über einen längeren Zeitraum nicht gebraucht wird. Damit die Objektivabdeckung nicht verloren geht, befestigen Sie sie bitte gemäß dem folgenden Schritten mit dem mitgelieferten Band. Führen Sie das dünne Ende des Bands durch das Loch an der Objektivabdeckung.

  • Seite 98: Fehlerbehebung

    Fehlerbehebung ÜberprüfenSiefolgendePunkte.AusführlicheInformationenfindenSieaufdenentsprechendenSeiten. Problem Ursache Siehe Seite Das Netzkabel ist möglicherweise nicht richtig angeschlossen. — An der Netzsteckdose liegt keine Spannung an. — Das Gerät schaltet sich Der Schutzschalter wurde ausgelöst. — nicht ein. Leuchtet oder blinkt die <LAMP>-Anzeige, <ON(G)/STANDBY(R)>-Anzeige oder 31, 92 <WARNING>-Anzeige? Die Lampenabdeckung ist nicht richtig angebracht.
  • Seite 99 Fehlerbehebung Problem Ursache Siehe Seite IstdasHDMI-Kabelfestangeschlossen? Kein Bild von einem Schalten Sie den Projektor und die angeschlossenen Geräte aus. Schalten Sie den — HDMI-Gerät oder Netzschalter des Projektors und des angeschlossenen Geräts aus, und schalten Sie instabiles Bild. dann die Netzschalter wieder ein. WurdeeinnichtunterstütztesSignalkabelangeschlossen? 108-111 Setzen Sie den Tonkanal des angeschlossenen Geräts auf Linear-PCM.

  • Seite 100: Technische Informationen

    „11, 12, 13, 21, 22, 23, 31, 51“ NAME? Abfrage des Projektornamens Der unter [Projektorname] im Menü [Netzwerk] festgelegte Name. INF1? Abfrage des Herstellernamens Gibt „Panasonic“ an. INF2? Abfrage der Modellbezeichnung Geben Sie den Modellnamen entweder mit „VX505N“ oder „VW435N“. INF0? Abfrage sonstiger Informationen Gibt weitere Informationen, beispielsweise die Versionsnummer an.

  • Seite 101: Steuerbefehle Via Lan

    „xxxxxx:yyyyy:zzzzzzzz“ xxxxxx: Administratorrechte-Benutzername für WEB-STEUERUNG (Standardbenutzername ist „admin1“) yyyyy: Passwort vom oben genanntem Administratorrechte-Benutzer (Standardpasswort ist „panasonic“) zzzzzzzz: 8-Byte Zufallszahl, die in Schritt 2 erhalten wurde Befehl-Übertragungverfahren Führen Sie die Übertragung aus, indem Sie das folgende Befehlsformat benutzen.
  • Seite 102 Technische Informationen Wenn in WEB-Steuerung das Passwort für Administratorrechte nicht eingestellt ist (kein Sicherheitsmodus) Verbindungsmethode Suchen Sie die IP-Adresse und Port-Nummer (Ausgangswert = 1 024) des Projektors und fordern Sie die Verbindung zum Projektor an. Entnehmen Sie die IP-Adresse dem Menü-Bildschirm des Projektors und die Port-Nummer der WEB-Steuerseite. IP address: AbzufragenimHAUPTMENÜ→[Netzwerk]→[Netzwerkstatus] Port-Nr.:...

  • Seite 103: Serieller Anschluss

    Technische Informationen Serieller Anschluss DerserielleAnschlussimBuchsenbereichdesProjektorsentsprichtderSchnittstellenspezifikationRS-232C.Damitkannder Projektor über einen Computer, der mit diesem Anschluss verbunden ist, gesteuert werden. Anschluss Anschlüsse am Projektor Computer D-Sub-Buchse, 9-polig (Frau) Kommunikationskabel D-Sub-Stecker, 9-polig (Mann) Stiftzuweisungen und Signalnamen D-Sub-Buchse, 9-polig (Frau) Stiftnr. Signalname Inhalt Außenansicht — Übertragene Daten Empfangene Daten —...

  • Seite 104: J Grundformat (Mit Unterbefehl)

    Technische Informationen Grundformat Die Übertragung beginnt mit STX und wird dann mit, dem Befehl, dem Parameter und schließlich ETX fortgesetzt. Fügen Sie je nach Befehl die entsprechenden Parameter hinzu. Doppelpunkt (1 Byte) Parameter 3 Befehlszeichen Ende Start (Länge nicht festgelegt) (3 Byte) (1 Byte) (1 Byte)
  • Seite 105 Technische Informationen Kabelspezifikationen [Bei Anschluss an einen PC] Computer Projektor (DTESpezifikationen) Steuerungsbefehle Bei der Bedienung des Projektors über einen Computer stehen folgende Befehle zur Verfügung: [Projektor-Steuerbefehl] Befehl Bedeutung Bemerkungen Stromzufuhr [EIN] Stromversorgung [AUS] (Parameter) VID = Video SVD = S -Video RG1 = Computer 1 (RGB) Eingangswahl RG2 = Computer 2 (RGB)

  • Seite 106: Andere Anschlüsse

    Technische Informationen Andere Anschlüsse Stiftzuweisungen und Signalnamen des <S-VIDEO IN>-Anschlusses Stiftnr. Signalnamen Außenansicht Masse (Luminanzsignal) Masse (Farbsignal) Helligkeitssignal Farbsignal Stiftbelegung und Signalnamen des Anschlusses <COMPUTER 1 IN/ COMPONENT IN> Stiftnr. Signalnamen Außenansicht G/G SYNC/Y + 5 V DDC-Daten HD/SYNC : Nicht zugewiesen DDC-Uhr : Masse-Anschlüsse Stiftbelegung und Signalnamen des Anschlusses <COMPUTER 2 IN/MONITOR...
  • Seite 107 Technische Informationen USB-STECKER (Typ A) Stiftnr. Signalnamen Außenansicht + 5 V Daten     Daten USB-STECKER (Typ B) Stiftnr. Signalnamen Außenansicht + 5 V Daten Daten DEUTSCH -...

  • Seite 108: Liste Der Kompatiblen Signale

    , H = HDMI Abtastfrequenz Bildqualität* Anzeigeauflösung Pixelfrequenz Modus B in B* Format (Punkte) (MHz) H (kHz) V (Hz) PT-VW435NE PT-VX505NE NTSC/NTSC 4.43/ 720 x 480 15,7 59,9 PAL-M/PAL 60 PAL/PAL-N/SECAM 720 x 576 15,6 60,0 480p 640 x 480...
  • Seite 109 Technische Informationen Abtastfrequenz Bildqualität* Anzeigeauflösung Pixelfrequenz Modus B in B* Format (Punkte) (MHz) H (kHz) V (Hz) PT-VW435NE PT-VX505NE 63,970 60,190 107,990 SXGA+ 1 400 x 1 050 65,350 60,120 122,850 65,120 59,900 122,430 48,36 60,00 65,00 ○ 68,677 84,977...
  • Seite 110 Technische Informationen Abtastfrequenz Bildqualität* Anzeigeauflösung Pixelfrequenz Modus B in B* Format (Punkte) (MHz) H (kHz) V (Hz) PT-VW435NE PT-VX505NE 47,776 59,870 79,500 60,289 74,893 102,250 1 280 x 768 68,633 84,837 117,500 55,993 69,991 94,964 57,675 72,004 97,817 49,600 60,050...
  • Seite 111 Wo Plug & Play nicht gekennzeichnet ist und nichts in der Formatliste enthalten ist, können SchwierigkeitenbeimProjizierendesBildsauftreten,selbstwennComputerundProjektorüberdieselbeAuflösung verfügen. Hinweis Die Anzahl der Anzeigepunkte beträgt 1 280 x 800 bei PT-VW435NE und 1 024 x 768 bei PT-VX505NE. EinSignalmiteineranderenAuflösungwirdprojiziert,nachdemdieAuflösungentsprechendderProjektoranzeigekonvertiertwurde. WennInterlaced-oderZeilensprung-Signaleanliegen,kanndasprojizierteBildunterUmständenflackern. DEUTSCH -...

  • Seite 112: Technische Angaben

    Technische Angaben Modellnr. PT-VW435NE PT-VX505NE Stromversorgung AC100 V - 240 V 50 Hz/60Hz 100 V - 240 V 4,0 A - 1,6 A 365 W Wenn der [Stand-by-Modus] in [Einstellung] auf [ECO] gesetzt ist: 0,3W Leistungsaufnahme Wenn der [Stand-by-Modus] in [Einstellung] auf [Netzwerk] gesetzt ist: 12,9W oder weniger Wenn der [Standby Mikro-Ausg.] in [Ton] auf [Ein] gesetzt ist: Max.26 W...
  • Seite 113 Technische Angaben Modellnr. PT-VW435NE PT-VX505NE 1 (D-sub 15-polig, weiblich) [RGB Signal] 0,7 V [p-p] 75 Ω (Wenn G-SYNC: 1,0 [p-p] 75 Ω HD/SYNC TTL Hohe Impedanz, automatisch COMPUTER 1 IN/ positiv-/negativ-kompatibel COMPONENT IN VD TTL Hohe Impedanz, automatisch positiv-/negativ-kompatibel Signal] Y: 1,0 V [p-p] einschließlich Synchronisierungssignal, P...

  • Seite 114: Abmessungen

    Sicherheitsregeln betreffend Aufhängevorrichtung Technische Angaben Abmessungen <Gerät: mm> 379,0 Tatsächliche Abmessungen können abweichen.  Sicherheitsregeln betreffend Aufhängevorrichtung AufhängevorrichtungenmüssenvoneinemqualifiziertenFachmanninstalliertwerden. Auch wenn die Garantieperiode noch nicht zu Ende ist, übernimmt der Hersteller keine Verantwortung für Risiken und Schäden, die aus der Verwendung von unsachgemäßen Deckenhalterungen bzw. aus den Umgebungsbedingungen entstehen.

  • Seite 115: Glossar

    Glossar Glossar Siehe Element Beschreibung Seite Zugangspunkt Dabei handelt es sich um Stationen, die elektromagnetische Signale zwischen den Computern in einem drahtlosen Netznetz übermitteln. Wenn ein Computer mit einem Zugangspunkt verbunden ist, kann er über das mit dem Zugangspunkt verbundene Netzwerk kommunizieren. AD HOC In diesem Modus erfolgt die Kommunikation zwischen den Computern direkt anstatt über Zugangspunkte.
  • Seite 116 Glossar Siehe Element Beschreibung Seite Abkürzung für „EAP-Message digest algorithm 5“. Es handelt sich um eine (EAP-MD5) der WLAN-Bestätigungsmethoden, die mit IEEE 802.1X kompatibel sind. Die Bestätigung erfolgt mittels ID und Passwort. Das Passwort wird verschlüsselt mit der Abfrage-und-Antwort-Methode gesendet. MS-CHAPv2 Abkürzung für EAP-Microsoft Challenge Handshake Authentication Protocol v2.

  • Seite 117: Index

    Index Andere Anschlüsse .......106 Gamma ...........51 Rauschunterdrückung ....51 Anschluss ........58 Glossar ......... 115 Rückpro..........54 Anschlussbeispiel ......29 GrößederProjektionsfläche Anschluss des Netzkabels....30 und Reichweite ......26 Schärfe ...........51 Anschlüsse auf der Rückseite ..23 Grundlegende Bedienfunktionen Seitenverhältnis ......54 Anzeige...........57 über die Fernbedienung ....36 Serieller Anschluss .......103 Aufsetzen des Objektivdeckels..97 Sicherheit........16, 61...
  • Seite 118 Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. Panasonic Corporation Web Site : http://panasonic.net/avc/projector/ © Panasonic Corporation 2012 M0612HY0 -ST...
