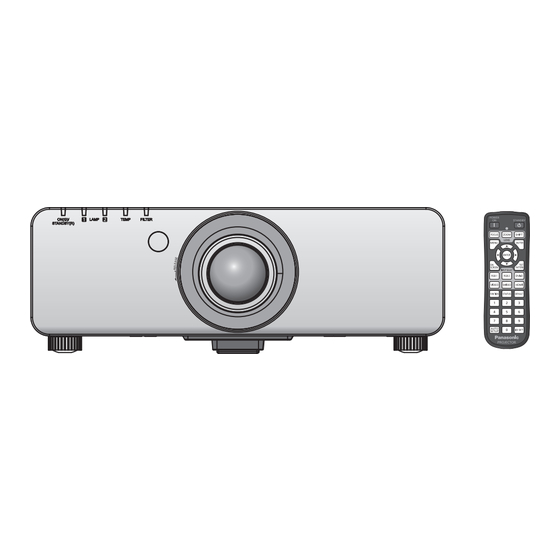

Seite 1 Modell Nr. PT-DW640EL PT-DX610E PT-DX610EL Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben. ■ Dieses Handbuch ist gemeinsam für alle Modelle unabhängig von den Modellnummern- Suffixen. z S: Modellfarbe silber, das Standard-Zoomobjektiv wird mitgeliefert LS: Modellfarbe silber, das Objektiv ist separat erhältlich K: Modellfarbe schwarz, das Standard-Zoomobjektiv wird mitgeliefert LK: Modellfarbe schwarz, das Objektiv ist separat erhältlich...
Seite 2: Wichtige Hinweise Zur Sicherheit
RS-232C-Schnittstellenkabel mit Ferritkern verwenden. Durch nicht autorisierte Änderungen und Modifikationen dieses Gerätes kann die Berechtigung für den Betrieb entzogen werden. Name und Adresse des Importeurs innerhalb der Europäischen Union Panasonic Marketing Europe GmbH Panasonic Testing Center Winsbergring 15, 22525 Hamburg, Germany 2 - DEUTSCH...
Seite 3 Wichtige Hinweise zur Sicherheit WARNUNG: „ STROM Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. z Schalten Sie die Stromversorgung aus, falls Fremdkörper oder Wasser in den Projektor gelangt sind.
Seite 4 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. z Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Das Verwenden eines anderen Deckenmontageträgers als den hier aufgeführten kann zu Sturzunfällen führen. z Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
Seite 5 Wichtige Hinweise zur Sicherheit WARNUNG: „ ZUBEHÖR Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. z Benutzen Sie AAA/R03 Batterien. z Verwenden Sie nur die vorgeschriebenen Batterien. z Benutzen Sie keine wiederaufladbaren Batterien.
Seite 6 Wichtige Hinweise zur Sicherheit VORSICHT: „ STROM Beim Herausziehen des Steckers aus der Steckdose unbedingt den Stecker festhalten, nicht das Kabel. Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Projektor über einen längeren Zeitraum nicht benutzen.
Seite 7: Entfernen Der Batterien
Wichtige Hinweise zur Sicherheit Entfernen der Batterien Batterien der Fernbedienung 1. Drücken Sie auf die Zunge und heben Sie 2. Entnehmen Sie die Batterien. die Abdeckung an. (ii) DEUTSCH - 7...
Seite 8: Begriffserklärung
r Warenzeichen • Microsoft ® , Windows ® , Windows Vista ® , und Internet Explorer ® sind eingetragene Marken oder Handelsmarken der Microsoft Corporation in den Vereinigten Staaten und/oder anderer Länder. • Mac, Mac OS, Mac OS X, und Safari sind Handelsmarken der Apple Inc., die in den Vereinigten Staaten oder anderen Ländern eingetragen sind.
Seite 9: Funktionen Des Projektors
Funktionen des Projektors Kurzanleitung Beziehen Sie sich für Einzelheiten auf die entsprechenden Seiten. Hohe Luminanz & Hohe 1. Stellen Sie den Projektor auf. Farbreproduzierbarkeit ( x Seite 27) ▶ Das einzigartige optische System und das System des Lampenantriebs erreichen eine hohe Luminanz und Farbreproduzierbarkeit 2.
Seite 10: Inhaltsverzeichnis
Inhalt Inhalt Lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit“. ( x Seiten 2 bis 7) Wichtige Hinweise zur Sicherheit .....2 Auswahl des Eingabesignals ........ 46 Einstellen von Fokus, Zoom und Verschiebung ... 46 Das Objektiv in die Ausgangsposition bringen ..47 Kapitel 1 Vorbereitung Einstellungsbereich der Objektivverschiebung...
Seite 11 Inhalt [COLOR MATCHING] ........... 72 [TEXTWECHSEL] ..........96 [FARB-KORREKTUR] .......... 73 [MENU-SPERRE] ..........96 [KONTRAST-MODUS] ......... 73 [MENU-PASSWORT] ........... 96 [BILD-EINSTELLUNGEN] ........74 [BEDIENELEMENT EINSTELLUNG] ....97 [AUTOMATISCHE SIGNALANPASSUNG] ... 74 Menü [NETZWERK] ..........98 [AUTO SETUP]............. 74 [NETZWERKEINSTELLUNG] ......98 [RGB IN] ...............
Seite 12: Kapitel 1 Vorbereitung
Vorbereitung Kapitel 1 Dieses Kapitel beschreibt, was Sie vor der Anwendung des Projektors wissen oder überprüfen sollten. 12 - DEUTSCH...
Seite 13: Vorsichtsmaßnahmen Beim Gebrauch
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Transport f Das Projektionsobjektiv ist anfällig für die Folgen von Vibrationen oder Stößen. Achten Sie darauf, das Projektionsobjektiv beim Transport herauszunehmen. Benutzen Sie auch eine Schutzabdeckung oder dergleichen, um zu verhindern, dass Staub das Projektionsobjektiv oder das Set beeinflusst. f Wenn Sie den Projektor transportieren, halten Sie ihn sicher an der Unterseite fest und vermeiden Sie übermäßige Vibrationen und Stöße.
Seite 14: Vorsichtsmaßnahmen Bei Der Aufstellung Des Projektors
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch r Vorsichtsmaßnahmen bei der Aufstellung des Projektors f Um den Projektor durch eine Methode, die nicht die einstellbaren Füße in einer stehenden Version verwendet, zu installieren und zu verwenden, befestigen Sie den Projektor mithilfe der fünf Schraubenlöcher für die Deckenmontage (Abb. 1). (Schraubendurchmesser: M6, Innengewindetiefe: 12 mm (15/32"), Drehmoment: 4 ±...
Seite 15: Sicherheit
Wählen Sie ein Passwort, das möglichst schwer zu erraten ist. f Ändern Sie Ihr Passwort regelmäßig. f Panasonic Corporation oder verbundene Unternehmen fragen Sie niemals direkt nach Ihrem Passwort. Geben Sie Ihr Passwort nicht preis, wenn Sie danach gefragt werden.
Seite 16: Software-Informationen Zu Diesem Produkt
PUBLIC LICENSEundGNU LESSER GENERAL PUBLIC LICENSE) auf der mitgelieferten CD-ROM. (Diese Bestimmungen sind in ihrer Originalsprache (Englisch) angegeben, da sie von den Drittparteien vereinbart worden sind.) Wenn Sie irgendwelche Fragen zur Software haben, wenden Sie sich per E-Mail an (sav.pj.gpl.pavc@ml.jp.panasonic.com). 16 - DEUTSCH...
Seite 17: Zubehör
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Zubehör Überzeugen Sie sich davon, dass folgendes Zubehör mit Ihrem Projektor geliefert wurde. Die Nummern in < > kennzeichnen die Anzahl an Zubehör. Kabellose/Kabelfernbedienungseinheit <1> Objektivdeckel <1> (N2QAYA000083) (TKKL5244) (nur für Modelle mit angebrachten Objektiven) CD-ROM <1>...
Seite 18: Sonderzubehör
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Sonderzubehör Sonderzubehör (Produktname) Modell Nr. ET-DLE055 (Objektiv mit fester Brennweite), ET-DLE085 (Zoomobjektiv mit ultrakurzer Brennweite), ET-DLE150 (Zoomobjektiv mit kurzer Brennweite), ET-DLE250 (Zoomobjektiv mit Projektionsobjektiv mittlerer Brennweite), ET-DLE350 (Zoomobjektiv mit langer Brennweite), ET-DLE450 (Zoomobjektiv mit ultralanger Brennweite) Deckenmontageträger ET-PKD56H (für hohe Decken), ET-PKD55S (für niedrige Decken)
Seite 19: Kapitel 1 Vorbereitung - Startanzeige
Kapitel 1 Vorbereitung — Startanzeige Startanzeige Der Bildschirm für die Werkseinstellung wird angezeigt, wenn der Projektor das erste Mal nach dem Kauf eingeschaltet wird oder wenn [INITIALISIEREN] – [ALLE BENUTZERDATEN] ( x Seite 90) ausgeführt wird. Nehmen Sie die Einstellungen den Umständen gemäß vor. Bei anderen Gelegenheiten können Sie die Einstellungen über die Menüfunktionen ändern.
Seite 20: Über Ihren Projektor
Kapitel 1 Vorbereitung — Über Ihren Projektor Über Ihren Projektor Fernbedienung Vorne Oben Unten Einschalt-/Bereitschaftstaste < v > Zahlentasten (<0> - <9>) Versetzt den Projektor in den Ausschalt-Zustand (Standby- Werden benutzt, wenn das System mit mehreren Projektoren Modus), wenn der <MAIN POWER>-Schalter des Projektors im arbeitet.
Seite 21: Kapitel 1 Vorbereitung - Über Ihren Projektor
Kapitel 1 Vorbereitung — Über Ihren Projektor f Das Signal wird von der Projektionsfläche reflektiert. Die Reichweite kann jedoch infolge des Lichtreflexionsverlustes aufgrund des Materials der Projektionsfläche begrenzt sein. f Wenn der Signalempfänger der Fernbedienung direktem hellen Licht ausgesetzt ist, z. B. von Leuchtstofflampen, funktioniert die Fernbedienung möglicherweise nicht ordnungsgemäß.
Seite 22: Bedienfeld
Kapitel 1 Vorbereitung — Über Ihren Projektor r Bedienfeld Einschalt-/Bereitschaftstaste < v > <MENU>-Schaltfläche Schaltet den Projektor in den Standby-Modus, wenn der <MAIN Zeigt das Hauptmenü an und blendet es aus. POWER>-Schalter am Projektor auf <ON> steht. Kehrt zum vorherigen Bildschirm zurück, wenn ein Untermenü angezeigt wird.
Seite 23 Kapitel 1 Vorbereitung — Über Ihren Projektor Achtung f Wenn ein Netzwerkkabel direkt an den Projektor angeschlossen ist, muss die Netzwerkverbindung im Innenraum hergestellt werden. DEUTSCH - 23...
Seite 24: Verwendung Der Fernbedienung
Kapitel 1 Vorbereitung — Verwendung der Fernbedienung Verwendung der Fernbedienung Einsetzen und Entnehmen der Batterien Öffnen Sie den Deckel. Legen Sie die Batterien ein und schließen Sie den Deckel (legen Sie zuerst die m-Seite ein). (ii) f Wenn Sie die Batterien herausnehmen wollen, führen Sie diese Schritte in umgekehrter Reihenfolge durch.
Seite 25: Kapitel 1 Vorbereitung - Verwendung Der Fernbedienung
Kapitel 1 Vorbereitung — Verwendung der Fernbedienung Anschluss des Projektors mit einem Kabel Wenn Sie das System mit mehreren Projektoren benutzen, konfigurieren Sie die Einheiten wie in der folgenden Abbildung. Verwenden Sie ein im Handel erhältliches Kabel mit Stereo-Ministeckern (M3) und schließen Sie die anderen Geräte an die <REMOTE 1 IN>/<REMOTE 1 OUT>- Anschlüsse am Projektor an.
Seite 26: Kapitel 2 Erste Schritte
Erste Schritte Kapitel 2 Dieses Kapitel beschreibt, was Sie vor der Verwendung des Projektors tun müssen, z. B. Einrichtung und Herstellen von Verbindungen. 26 - DEUTSCH...
Seite 27: Aufstellung
Kapitel 2 Erste Schritte — Aufstellung Aufstellung Projektionsart Sie können den Projektor mit einer der vier folgenden Projektionsarten verwenden. Wählen Sie die passende Projektionsart anhand der Umgebung aus. Deckenmontage und Projektion nach vorn Aufstellung auf einem Tisch/auf dem Boden und Projektion von hinten (Durchscheinende Projektionsfläche verwenden) Menüoption...
Seite 28: Bildschirmgröße Und Projektionsabstand
Kapitel 2 Erste Schritte — Aufstellung Bildschirmgröße und Projektionsabstand Beziehen Sie sich auf die folgenden Abbildungen und die Tabelle mit den Projektionsabständen, um den Projektor zu installieren. Bildgröße und Bildposition können an die Bildschirmgröße und Bildschirmposition angepasst werden. （） L (LW/LT) Projektionsabstand (m) Bildhöhe (m)
Seite 29 Kapitel 2 Erste Schritte — Aufstellung Projektionsabstand nach Projektionsobjektiv Für PT-DW640E r Wenn das Bildschirm-Seitenverhältnis 16:10 ist (Einheit: m) (Die Abmessungen für die folgende Tabelle enthalten einen geringfügigen Fehler.) Optionales Objektiv Standard- Zoomobjektiv Zoomobjektiv Objektivtyp Feststehendes Zoomobjektiv mit Zoomobjektiv mit ultrakurzer mittellanger Objektiv kurzer Brennweite...
Seite 30 Kapitel 2 Erste Schritte — Aufstellung r Wenn das Bildschirm-Seitenverhältnis 16:9 ist (Einheit: m) (Die Abmessungen für die folgende Tabelle enthalten einen geringfügigen Fehler.) Optionales Objektiv Standard- Zoomobjektiv Zoomobjektiv Objektivtyp Feststehendes Zoomobjektiv mit Zoomobjektiv mit ultrakurzer mittellanger Objektiv kurzer Brennweite Brennweite Brennweite ET-DLE080/...
Seite 31 Kapitel 2 Erste Schritte — Aufstellung r Wenn das Bildschirm-Seitenverhältnis 4:3 ist (Einheit: m) (Die Abmessungen für die folgende Tabelle enthalten einen geringfügigen Fehler.) Optionales Objektiv Standard- Zoomobjektiv Zoomobjektiv Objektivtyp Feststehendes Zoomobjektiv mit Zoomobjektiv mit ultrakurzer mittellanger Objektiv kurzer Brennweite Brennweite Brennweite ET-DLE080/...
Seite 32 Kapitel 2 Erste Schritte — Aufstellung Für PT-DX610E r Wenn das Bildschirm-Seitenverhältnis 4:3 ist (Einheit: m) (Die Abmessungen für die folgende Tabelle enthalten einen geringfügigen Fehler.) Optionales Objektiv Standard- Zoomobjektiv Zoomobjektiv Objektivtyp Feststehendes Zoomobjektiv mit Zoomobjektiv mit ultrakurzer mittellanger Objektiv...
Seite 33 Kapitel 2 Erste Schritte — Aufstellung r Wenn das Bildschirm-Seitenverhältnis 16:9 ist (Einheit: m) (Die Abmessungen für die folgende Tabelle enthalten einen geringfügigen Fehler.) Optionales Objektiv Standard- Zoomobjektiv Zoomobjektiv Objektivtyp Feststehendes Zoomobjektiv mit Zoomobjektiv mit ultrakurzer mittellanger Objektiv kurzer Brennweite Brennweite Brennweite ET-DLE080/...
Seite 34 L = 8,0079 x SD (m) – 0,2991 Min. (LW) L = 5,5787 x SD (m) – 0,3017 Max. (LT) L = 8,8189 x SD (m) – 0,2991 Für PT-DX610E Projektionsobjektiv Objektivtyp Bildseitenverhältnis Formel für den Projektionsabstand (L) Modell Nr.
Seite 35: Einstellung Der Einstellbaren Füße
Kapitel 2 Erste Schritte — Aufstellung Projektionsobjektiv Objektivtyp Bildseitenverhältnis Formel für den Projektionsabstand (L) Modell Nr. Min. (LW) L = 0,6693 x SD (m) – 0,0471 Max. (LT) L = 0,8307 x SD (m) – 0,0442 Zoomobjektiv mit ET-DLE080/ET-DLE085 ultrakurzer Brennweite Min.
Seite 36: Entfernen/Anbringen Des Projektionsobjektivs
Kapitel 2 Erste Schritte — Entfernen/Anbringen des Projektionsobjektivs Entfernen/Anbringen des Projektionsobjektivs Bringen Sie das Projektionsobjektiv an und entfernen Sie es auf dieselbe Weise wie ein Standard-Zoomobjektiv und Sonderzubehör. Bringen Sie das Projektionsobjektiv in die Ausgangsposition, bevor Sie das Objektiv austauschen oder entfernen ( x Seite 47). Achtung f Setzen Sie das Projektionsobjektiv nach dem Ausschalten des Projektors wieder auf.
Seite 37: Kapitel 2 Erste Schritte - Entfernen/Anbringen Des Projektionsobjektivs
Kapitel 2 Erste Schritte — Entfernen/Anbringen des Projektionsobjektivs Befestigen Sie den Projektionsobjektivdeckel, indem Sie die Markierung (Nut *1) mit der Spitze des Pfeiles am Projektor (*2) in Übereinstimmung bringen, und sichern Sie den Projektionsobjektivdeckel, indem Sie ihn drehen, bis Nut *1 mit der Markierung *3 P übereinstimmt.
Seite 38: Kapitel 2 Erste Schritte - Anschlüsse
Kapitel 2 Erste Schritte — Anschlüsse Anschlüsse Vor dem Anschluss an den Projektor f Lesen Sie vor dem Anschluss die Bedienungsanleitung für das anzuschließende externe Gerät aufmerksam durch. f Schalten Sie alle Geräte aus, bevor Sie die Kabel anschließen. f Besorgen Sie falls nötig ein Verbindungskabel, um das externe Gerät mit dem System zu verbinden, wenn entweder kein Kabel im Lieferumfang des Geräts enthalten ist oder dies keine Option ist.
Seite 39: Anschlussbeispiel: Av-Geräte
Kapitel 2 Erste Schritte — Anschlüsse Anschlussbeispiel: AV-Geräte Achtung f Verwenden Sie immer eine der folgenden Optionen, wenn Sie einen Videorecorder anschließen. g Einen Videorecorder mit eingebauter Zeitkorrekturschaltung (TBC) g Eine Zeitkorrekturschaltung (TBC) zwischen dem Projektor und dem Videorecorder f Wenn Burstsignale angeschlossen sind, die nicht dem Standard entsprechen, kann das Bild verzerrt sein. Fügen Sie in einem solchen Fall eine Zeitkorrekturschaltung (TBC) zwischen dem Projektor und dem Videorecorder ein.
Seite 40 Kapitel 2 Erste Schritte — Anschlüsse f Der <HDMI IN>-Anschluss des Projektors kann an ein externes Gerät mit einem DVI-D-Anschluss durch ein HDMI/DVI-Konversionskabel angeschlossen werden, einige Geräte projizieren das Bild jedoch möglicherweise nicht richtig oder sie funktionieren nicht ordnungsgemäß. f Der <DVI-D IN>-Anschluss unterstützt nur Single-Link. f Beziehen Sie sich für die Signale, die der Projektor projizieren kann, auf „Verzeichnis kompatibler Signale“...
Seite 41: Kapitel 3 Grundlagen Der Bedienung
Grundlagen der Bedienung Kapitel 3 Dieses Kapitel beschreibt grundlegende Bedienungsvorgänge für den Anfang. DEUTSCH - 41...
Seite 42: Ein-/Ausschalten Des Projektors
Kapitel 3 Grundlagen der Bedienung — Ein-/Ausschalten des Projektors Ein-/Ausschalten des Projektors Anschluss des Netzkabels Achten Sie darauf, dass die beiliegende Netzkabelabdeckung sicher am Projektor befestigt ist, um zu verhindern, dass das Netzkabel herausfällt. Überzeugen Sie sich davon, dass der <MAIN POWER>-Schalter auf der <OFF>-Seite steht, bevor Sie das Netzkabel anschließen. Zu Einzelheiten zur Handhabung des Netzkabels siehe „Wichtige Hinweise zur Sicherheit“...
Seite 43: Betriebsanzeige
Kapitel 3 Grundlagen der Bedienung — Ein-/Ausschalten des Projektors Betriebsanzeige Zeigt den Betriebszustand an. Prüfen Sie vor dem Betrieb des Geräts sorgfältig den Status der Betriebsanzeige <ON (G)/STANDBY (R)>. Anzeigestatus Status Leuchtet nicht und blinkt nicht Der Hauptstrom ist ausgeschaltet. Der Strom ist ausgeschaltet.
Seite 44: Vornehmen Von Einstellungen Und Auswahlen
Kapitel 3 Grundlagen der Bedienung — Ein-/Ausschalten des Projektors Hinweis f Wenn der Projektor bei etwa 0 °C (32 °F) eingeschaltet wird, kann eine Aufwärmzeit von ca. fünf Minuten erforderlich sein, bis eine Projektion angezeigt wird. Die Temperaturanzeige <TEMP> leuchtet während der Aufwärmphase. Wenn das Aufwärmen beendet ist, erlischt die Temperaturanzeige <TEMP>...
Seite 45: Ausschalten Des Projektors
Kapitel 3 Grundlagen der Bedienung — Ein-/Ausschalten des Projektors Ausschalten des Projektors Drücken Sie die Einschalt-/Bereitschaftstaste Warten Sie ca. 170 Sekunden, bis die Betriebsanzeige <ON (G)/STANDBY (R)> am <v>. Projektor rot leuchtet (und der Lüfter stoppt). f Der [AUSSCHALTEN (STANDBY)]-Bestätigungsbildschirm wird angezeigt.
Seite 46: Projizieren
Kapitel 3 Grundlagen der Bedienung — Projizieren Projizieren Überprüfen Sie die Anbringung des Projektionsobjektivs ( x Seite 36), die externe Geräteverbindung ( x Seite 38), die Netzkabelverbindung ( x Seite 42) und schalten Sie den Strom ein ( x Seite 43), um mit dem Projizieren zu beginnen. Wählen Sie das zu projizierende Video aus und passen Sie die Darstellung des projizierten Bildes an.
Seite 47: Das Objektiv In Die Ausgangsposition Bringen
Objektivtyp Standard-Zoomobjektiv, ET-DLE150, ET-DLE250, ET-DLE080, ET-DLE085 ET-DLE350, ET-DLE450 PT-DX610E PT-DW640E * Die Zahlenwerte in den obigen Diagrammen stellen einen Fall dar, in dem der Projektor auf einem Tisch/dem Boden aufgestellt wurde. Hinweis f Wenn das feststehende Objektiv (ET-DLE055) eingesetzt ist, kann die Verschiebungseinstellung nicht vorgenommen werden.
Seite 48: Bedienung Mit Der Fernbedienung
Kapitel 3 Grundlagen der Bedienung — Bedienung mit der Fernbedienung Bedienung mit der Fernbedienung Verwendung der Verschlussfunktion Wenn der Projektor eine Zeit lang nicht gebraucht wird, z. B. während einer Sitzungspause, kann das Bild zeitweise ausgeschaltet werden. -Schaltfläche Drücken Sie die <SHUTTER>-Schaltfläche. Drücken Sie die <SHUTTER>-Schaltfläche erneut.
Seite 49: Kapitel 3 Grundlagen Der Bedienung - Bedienung Mit Der Fernbedienung
Kapitel 3 Grundlagen der Bedienung — Bedienung mit der Fernbedienung Umschaltung des Eingangs Der Eingang für die Projektion kann gewechselt werden. -Schaltfläche Drücken Sie die Eingabeauswahltasten (<RGB1>, <RGB2>, <DVI-D>, <VIDEO>, <S-VIDEO> und <HDMI>). f Dieser Vorgang kann auch durch Drücken der Eingabeauswahltasten (<RGB1>, <RGB2>, <DVI-D>, <VIDEO>, <S-VIDEO>...
Seite 50: Verwendung Der Funktionstaste
Kapitel 3 Grundlagen der Bedienung — Bedienung mit der Fernbedienung Drücken Sie die <AUTO SETUP>-Schaltfläche. f [NORMAL BEENDET] wird angezeigt, wenn der Vorgang ohne Probleme beendet wurde. f Dieser Vorgang kann auch unter Verwendung der <AUTO SETUP>-Taste auf dem Bedienfeld durchgeführt werden. Hinweis f Die TAKTPHASE kann sich verschieben, auch wenn sie ohne besondere Vorkommnisse abgeschlossen wurde.
Seite 51: Anzeige Der Internen Testbilder
Kapitel 3 Grundlagen der Bedienung — Bedienung mit der Fernbedienung Anzeige der internen Testbilder Der Projektor verfügt über neun Arten interner Testbilder, mit welchen der Betriebszustand getestet werden kann. Führen Sie die folgenden Schritte durch, um die Testbilder anzuzeigen. -Schaltfläche Drücken Sie die <TEST PATTERN>-Schaltfläche.
Seite 52: Kapitel 4 Einstellungen
Einstellungen Kapitel 4 Dieses Kapitel beschreibt die Einstellungen und die Anpassungen, die Sie unter Verwendung des Bildschirmmenüs vornehmen können. 52 - DEUTSCH...
Seite 53: Menünavigation
Kapitel 4 Einstellungen — Menünavigation Menünavigation Über das Bildschirmmenü (Menü) können verschiedene Einstellungen und Anpassungen des Projektors durchgeführt werden. Navigation durch das Menü Bedienungsverfahren -Schaltfläche Drücken Sie die <MENU>-Schaltfläche auf der Drücken Sie die <ENTER>-Schaltfläche. Fernbedienung oder auf dem Bedienfeld. f Die Untermenüs des ausgewählten Hauptmenüs werden angezeigt.
Seite 54: Kapitel 4 Einstellungen - Menünavigation
Kapitel 4 Einstellungen — Menünavigation Drücken Sie die <DEFAULT>-Schaltfläche auf der Fernbedienung. Hinweis f Sie können nicht alle Einstellungen gleichzeitig auf die Standardeinstellungen zurücksetzen. f Um alle in der Untermenüoption eingestellten Einstellungen gleichzeitig auf die Standardeinstellung zurückzusetzen, führen Sie die Initialisierung aus dem [PROJEKTOR EINSTELLUNGEN]-Menü...
Seite 55 Kapitel 4 Einstellungen — Menünavigation Untermenüoption Werkseinstellung Seite [WEISS GAIN] [10] [SYSTEM DAYLIGHT VIEW] [AUS] [BILDSCHÄRFE] [RAUSCHUNTERDRÜCKUNG] [AI] [EIN] [SYSTEM AUSWAHL] * Hängt vom Signaleingang ab. Hinweis f Die werkseitigen Standardeinstellungen können je nach Bildmodus variieren. [POSITION] Untermenüoption Werkseinstellung Seite [SHIFT] ―...
Seite 56 Kapitel 4 Einstellungen — Menünavigation [PROJEKTOR EINSTELLUNGEN] Untermenüoption Werkseinstellung Seite [PROJEKTOR ID] [ALLE] [PROJEKTIONSARTEN] [FRONT/TISCH] [KÜHLUNG] [STANDARD POSITION] [HÖHENLAGE MODUS] [AUS] [LAMPENWAHL] [DOPPEL] [LAMPENWECHSEL] [AUS] [LAMPEN LEISTUNG] [NORMAL] [BEREITSCHAFTS MODUS] [NORMAL] [PLANUNG] [AUS] [EINST. STARTVORGANG] [LETZTE NUTZUNG] [RS-232C] ― [REMOTE2 MODUS] [STANDARD] [STATUS] ―...
Seite 57: [Bildmodus]
Kapitel 4 Einstellungen — Menü [BILD] Menü [BILD] Wählen Sie [BILD] aus dem Hauptmenü aus und wählen Sie die Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ ( x Seite 53). f Nachdem Sie die Option ausgewählt haben, drücken Sie zum Anpassen asqw .
Seite 58: [Helligkeit]
Kapitel 4 Einstellungen — Menü [BILD] Achtung f Stellen zunächst [HELLIGKEIT] ein, wenn Sie den Schwarzwert einstellen müssen. [HELLIGKEIT] Sie können den dunklen (schwarzen) Teil des projizierten Bildes einstellen. Drücken Sie as, um [HELLIGKEIT] Drücken Sie qw oder die <ENTER>- Schaltfläche.
Seite 59: Für Die Einstellung Des Gewünschten Weißausgleichs
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie qw, um [FARBTON] umzuschalten. f Die Einstellung wechselt mit jedem Drücken der Taste zwischen [STANDARD], [ANWENDER], [MITTEL] und [HOCH]. f Wenn die [COLOR MATCHING] ( x Seite 72)-Einstellung auf etwas anderes als [AUS] gestellt wurde, wird [FARBTON] auf [ANWENDER] festgelegt.
Seite 60: [Weiss Gain]
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie die <ENTER>-Schaltfläche. Drücken Sie asqw, um [OK] auszuwählen, und drücken Sie die <ENTER>-Taste. f Die [FARBTON NAME ÄNDERN]-Projektionsfläche wird angezeigt. f Der für die Farbtemperatur festgelegte Name wird geändert. Drücken Sie asqw, um den Text auszuwählen, und drücken Sie die <ENTER>- Taste, um den Text einzugeben.
Seite 61: [Rauschunterdrückung]
Kapitel 4 Einstellungen — Menü [BILD] [RAUSCHUNTERDRÜCKUNG] Sie können das Rauschen verringern, wenn das Eingangsbild schlecht ist und Rauschen im Bildsignal auftritt. Drücken Sie as, um Drücken Sie qw, um [RAUSCHUNTERDRÜCKUNG] umzuschalten. [RAUSCHUNTERDRÜCKUNG] auszuwählen. f Die Einstellung wechselt mit jedem Drücken der Taste zwischen Drücken Sie qw oder die <ENTER>- [1], [2], [3] und [AUS].
Seite 62 Kapitel 4 Einstellungen — Menü [BILD] Hinweis f Beziehen Sie sich für kompatible Signale auf „Verzeichnis kompatibler Signale“ ( x Seite 133). f Bei manchen angeschlossenen externen Geräten funktioniert dies möglicherweise nicht ordnungsgemäß. 62 - DEUTSCH...
Seite 63: Menü [Position]
Kapitel 4 Einstellungen — Menü [POSITION] Menü [POSITION] Wählen Sie [POSITION] aus dem Hauptmenü aus und wählen Sie die Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ ( x Seite 53). f Nachdem Sie die Option ausgewählt haben, drücken Sie zum Anpassen asqw .
Seite 64: Kapitel 4 Einstellungen - Menü [Position]
Kapitel 4 Einstellungen — Menü [POSITION] r [BILDFORMAT] [STANDARD] Die Bilder werden ohne Änderung des Seitenverhältnisses der Eingangssignale angezeigt. Der Projektor identifiziert die Video-ID (VID), die in die Bildsignale eingebaut ist, und zeigt das Bild bei [VID AUTO] automatischer Umschaltung der Bildschirmgrößen zwischen 4:3 und 16:9 an. Diese Funktion ist für die VIDEO/S-VIDEO (NTSC)-Signale wirksam.
Seite 65: [Clock Phase]
Kapitel 4 Einstellungen — Menü [POSITION] r [INTERLOCKED] [VERTIKAL] [OFF] Stellen Sie den Zoomfaktor für [VERTIKAL] und [HORIZONTAL] ein. [HORIZONTAL] Verwenden Sie [BEIDE] zum Einstellen des Zoomfaktors. Die Werte für [EIN] [BEIDE] die horizontale und vertikale Richtung können jeweils um Einheiten von 1,0 erweitert werden.
Seite 66: [Trapezkorrektur]
Kapitel 4 Einstellungen — Menü [POSITION] [TRAPEZKORREKTUR] Sie können die Trapezverzerrung korrigieren, die auftritt, wenn der Projektor geneigt installiert wird oder wenn die Projektionsfläche geneigt ist. Drücken Sie as, um [TRAPEZKORREKTUR] Drücken Sie as, um die Einstellungsoption zu wählen. auszuwählen. Drücken Sie zum Einstellen qw.
Seite 67: Menü [Erweitertes Menü]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Menü [ERWEITERTES MENÜ] Wählen Sie [ERWEITERTES MENÜ] aus dem Hauptmenü aus und wählen Sie die Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ ( x Seite 53). f Nachdem Sie die Option ausgewählt haben, drücken Sie zum Anpassen asqw .
Seite 68: Kapitel 4 Einstellungen - Menü [Erweitertes Menü]
Oberer [OBEN] Bildschirmrand Die Austastzone bewegt Drücken Sie w . sich abwärts. PT-DW640E: 0 bis 399 PT-DX610E: 0 bis 383 Die Austastzone bewegt Drücken Sie w . sich aufwärts. Unterer [UNTEN] Bildschirmrand Die Austastzone bewegt Drücken Sie q .
Seite 69: [Edge Blending]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Hinweis f [CLAMP POSITION] kann nur eingestellt werden, wenn ein Signal am <RGB 1 IN>-Anschluss oder <RGB 2 IN>-Anschluss eingegeben wird. f Bestimmte Signale können eventuell nicht eingestellt werden. [EDGE BLENDING] Mit der Funktion der Kantenzusammenführung können mehrere Projektor-Bilder nahtlos überlagert werden, indem der Neigungswinkel der Helligkeit am überlagerten Bereich verwendet wird.
Seite 70: [Raster Position]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Drücken Sie die <ENTER>-Schaltfläche. Drücken Sie as, um eine Option auszuwählen, und drücken Sie dann qw, um f Der [HELLIGKEIT AUßEN]-Bildschirm zur individuellen sie einzustellen. Anpassung wird angezeigt. f Wenn [INTERLOCKED] auf [AUS] eingestellt ist, können [ROT], [GRÜN] und [BLAU] angepasst werden.
Seite 71: Kapitel 4 Einstellungen - Menü [Menue Sprache(Language)]
Kapitel 4 Einstellungen — Menü [MENUE SPRACHE(LANGUAGE)] Menü [MENUE SPRACHE(LANGUAGE)] Wählen Sie [MENUE SPRACHE(LANGUAGE)] aus dem Hauptmenü aus und zeigen Sie das Untermenü an. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ ( x Seite 53). f Drücken Sie as , um eine Sprache auszuwählen, und drücken Sie die <ENTER>-Taste, um sie einzustellen.
Seite 72: Menü [Anzeige Option]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Menü [ANZEIGE OPTION] Wählen Sie [ANZEIGE OPTION] aus dem Hauptmenü aus und wählen Sie die Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ ( x Seite 53). f Drücken Sie nach der Auswahl der Option zum Einstellen asqw .
Seite 73: Kapitel 4 Einstellungen - Menü [Anzeige Option]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen der Farbe mit einem Farbmessgerät Verwenden Sie ein Farbmessgerät, das über eine Messfunktion für Farbwertkoordinaten und Luminanz verfügt, um die Farben [ROT], [GRÜN], [BLAU], [CYAN], [MAGENTA], [GELB] und [WEISS] auf die gewünschten Farbwerte einzustellen. Drücken Sie as, um [COLOR MATCHING] Sobald Sie alle Eingaben vorgenommen haben, drücken Sie die <MENU>-Schaltfläche.
Seite 74: [Bild-Einstellungen]
Die Einstellung wechselt für PT-DW640E zwischen [16:10] und Drücken Sie die <ENTER>-Schaltfläche. [16:9] oder für PT-DX610E zwischen [4:3] und [16:9]. f Die [BILD-EINSTELLUNGEN]-Projektionsfläche wird angezeigt. Drücken Sie as, um [BILD-POSITION] auszuwählen. Drücken Sie zum Einstellen von [BILD- POSITION] auf qw.
Seite 75: [Rgb In]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Wählen Sie dies aus, wenn Sie ein Signal mit einem Bildseitenverhältnis im Breitbildformat empfangen. [BREIT] (Unterstützte Auflösungen sind 1 280 x 720, 1 280 x 800, 1 440 x 900, 1 680 x 1 050, 1 920 x 1 080 und 1 920 x 1 200.) Wählen Sie dies aus, wenn Sie ein Signal mit einer speziellen horizontalen Auflösung (Anzahl der Pixel) [ANWENDER]...
Seite 76: [Bildschirmeinblendungen]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um [HDMI-SIGNALPEGEL] umzuschalten. f Die Einstellung wechselt mit jedem Drücken der Taste zwischen [64-940] und [0-1023]. r [HDMI-SIGNALPEGEL] Wählen Sie dies, wenn der HDMI-Anschluss eines externen Geräts (z. B. eines Blu-Ray-Disk-Players) mit [64-940] dem <HDMI IN>-Anschluss verbunden ist.
Seite 77: [Hintergrund]
Der gesamte Projektionsbereich erscheint blau. [SCHWARZ] Der gesamte Projektionsbereich erscheint schwarz. [STANDARD LOGO] Das Panasonic-Logo wird projiziert. [LOGO BENUTZER] Das vom Benutzer registrierte Bild wird projiziert. Hinweis f Für die Erstellung eines Bildes für [LOGO BENUTZER] benötigen Sie die „Logo Transfer Software“, die auf der beigefügten CD-ROM enthalten ist.
Seite 78: [Standbild]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [SCHLIESSEN] Die Projektion beginnt mit geschlossenem Verschluss, wenn der Strom eingeschaltet wird. Zur Einstellung von [BEIM HERUNTERFAHREN] Drücken Sie as, um [VERSCHLUSS Drücken Sie as, um [BEIM HERUNTERFAHREN] auszuwählen. EINSTELLUNGEN] auszuwählen. Drücken Sie zum Umschalten auf qw. Drücken Sie die <ENTER>-Schaltfläche.
Seite 79: [Abschalting Der Rgb Farben]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Die Zwei-Fenster-Anzeige ist eventuell nicht verfügbar, je nachdem, wie die Eingangssignale kombiniert werden. Einzelheiten finden Sie unter „Zwei-Fenster-Anzeige-Kombinationsliste (nur PT-DW640E)“ ( x Seite 133). [ABSCHALTING DER RGB FARBEN] Jede rote, grüne und blaue Farbkomponente kann entfernt werden. Drücken Sie as, um [ABSCHALTING DER Drücken Sie as, um [ROT], [GRÜN] oder [BLAU] auszuwählen.
Seite 80: Menü [Projektor Einstellungen]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Menü [PROJEKTOR EINSTELLUNGEN] Wählen Sie [PROJEKTOR EINSTELLUNGEN] aus dem Hauptmenü aus und wählen Sie die Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ ( x Seite 53). f Drücken Sie nach der Auswahl der Option zum Einstellen asqw .
Seite 81: Kapitel 4 Einstellungen - Menü [Projektor Einstellungen]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Achtung f Wenn [PROJEKTIONSARTEN] geändert wird, bestätigen Sie, dass [KÜHLUNG] ( x Seite 81) richtig eingestellt ist. [KÜHLUNG] Ändern Sie die Lüfter-Steuerung abhängig von der Projektionsrichtung. Stellen Sie anhand der folgenden Abbildung [KÜHLUNG] gemäß der Projektionsrichtung ein. Die Lampenlebensdauer kann verkürzt werden, wenn die Lampe in einer falschen Einstellung verwendet wird.
Seite 82: [Lampenwechsel]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] r [LAMPENWAHL] [DOPPEL] Zwei Lampen leuchten. Eine Lampe leuchtet. (Die Lampe mit der kürzeren bisherigen Gesamtbetriebsdauer wird automatisch [EINZELN] ausgewählt.) [LAMPE1] Lampe 1 leuchtet. [LAMPE2] Lampe 2 leuchtet. Hinweis f Wenn [EINZELN], [LAMPE1] oder [LAMPE2] ausgewählt ist und die Lampe nicht leuchtet oder die Gesamtbetriebsdauer 2 500 Stunden überschreitet (wenn [LAMPEN LEISTUNG] auf [NORMAL] eingestellt ist), wird die andere Lampe eingeschaltet.
Seite 83: [Lampen Leistung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Die Funktion [LAMPENWECHSEL] wird aktiviert, wenn [DOPPEL] oder [EINZELN] unter [LAMPENWAHL] gewählt wird. f Ist [DOPPEL] unter [LAMPENWAHL] ausgewählt, leuchtet nur eine Lampe vier Stunden ab der voreingestellten Zeit. f Die Betriebszeit ist die Ortszeit. ( x Seite 89) f Verwenden Sie die Zifferntasten (<0>...
Seite 84: Zuordnen Eines Programms
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Zuordnen eines Programms Drücken Sie as, um [PLANUNG] Wählen Sie für jeden Tag der Woche ein Programm, das Sie diesem Tag zuordnen. auszuwählen. f Drücken Sie as , um einen Wochentag auszuwählen, und Drücken Sie qw, um [EIN] auszuwählen, und drücken Sie qw , um eine Programmnummer zu wählen.
Seite 85: [Einst. Startvorgang]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Wenn Sie versuchen, eine Einstellung zu registrieren, die ein kurzzeitiges Blinken der Lampe bewirken würde, wird auf dem Bildschirm eine Fehlermeldung angezeigt. Stellen Sie die Zeit und den Befehl erneut ein. f Drücken Sie zum Löschen eines bereits festgelegten Befehls die <DEFAULT>-Schaltfläche im Bildschirm von Schritt 5) oder wählen Sie [LÖSCHEN] im Bildschirm von Schritt 6) und drücken Sie die <ENTER>-Schaltfläche.
Seite 86 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Zum Einstellen des Verbindungszustands des <SERIAL OUT>-Anschlusses Drücken Sie as, um [RS-232C] auszuwählen. Drücken Sie as, um [(OUT)PARITÄT] auszuwählen. Drücken Sie die <ENTER>-Schaltfläche. Drücken Sie qw, um [(OUT)PARITÄT] f Die [RS-232C]-Projektionsfläche wird angezeigt. umzuschalten.
Seite 87: [Remote2 Modus]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [REMOTE2 MODUS] Sie können den <REMOTE 2 IN>-Anschluss einstellen. Drücken Sie as, um [REMOTE2 MODUS] Drücken Sie die <ENTER>-Schaltfläche. auszuwählen. Drücken Sie as, um eine beliebige Auswahl zwischen [PIN2] und [PIN8] zu treffen, Drücken Sie qw, um [REMOTE2 MODUS] und drücken Sie qw, um die Einstellung umzuschalten.
Seite 88: [Auto-Abschaltung]
Die unter [STATUS] angezeigte „Leuchtdauer“ und „Betriebszeit“ der Lampe weicht möglicherweise von der tatsächlichen Zeit ab, wenn die Lampeneinheit in anderen Modellen als diesem Projektor (PT-DW640E / PT-DX610E) verwendet wurde und jetzt in ihn eingesetzt wird, oder wenn die Lampeneinheit in diesem Projektor (PT-DW640E / PT-DX610E) verwendet wurde, und in andere Modelle eingesetzt wird.
Seite 89: [Datum Und Uhrzeit]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [DATUM UND UHRZEIT] Stellen Sie die Zeitzone, das Datum und die Uhrzeit der internen Uhr des Projektors ein. Einstellen der Zeitzone Drücken Sie as, um [DATUM UND UHRZEIT] Drücken Sie as, um [ZEITZONE] auszuwählen.
Seite 90: [Alle Benutzerdaten Laden]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Die unter [LOGO BENUTZER] registrierte Bildeinstellung wird nicht gespeichert. [ALLE BENUTZERDATEN LADEN] Laden Sie die verschiedenen Einstellwerte, die als Sicherung im internen Speicher des Projektors gespeichert sind. Drücken Sie as, um [ALLE BENUTZERDATEN Geben Sie ein Sicherheitspasswort ein und drücken Sie die <ENTER>-Schaltfläche.
Seite 91: Menü [Testbilder]
Kapitel 4 Einstellungen — Menü [TESTBILDER] Menü [TESTBILDER] Wählen Sie [TESTBILDER] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ ( x Seite 53). f Drücken Sie zum Umschalten auf qw . [TESTBILDER] Zeigt das integrierte Testbild des Projektors an.
Seite 92: Menü [Liste Der Registrierten Signale]
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Menü [LISTE DER REGISTRIERTEN SIGNALE] Wählen Sie [LISTE DER REGISTRIERTEN SIGNALE] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ ( x Seite 53). r Registrierter Signalstatus f Ein Name kann für jeden Unterspeicher vergeben werden ( x Seite 94).
Seite 93: Kapitel 4 Einstellungen - Menü [Liste Der Registrierten Signale]
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschen der registrierten Daten Registrierte Signale können gelöscht werden. Drücken Sie asqw, um das Signal Drücken Sie die <DEFAULT>-Schaltfläche. auszuwählen, das gelöscht werden soll. f Die [REGI. SIGNAL LÖSCHEN]-Projektionsfläche wird angezeigt. f Drücken Sie zum Abbrechen des Löschvorgangs die <MENU>- Schaltfläche, um zur [LISTE DER REGISTRIERTEN SIGNALE]-Projektionsfläche zurückzukehren.
Seite 94: Verwalten Der Unterspeicherliste
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] f Ist in den Fällen zu verwenden, wenn z. B. die Synchronisationsfrequenz eines Eingangssignals sich leicht geändert hat oder wenn mehrere Signallisten registriert werden. f Kann nur verwendet werden, wenn ein Eingangssignal über die Anschlüsse <RGB 1 IN>, <RGB 2 IN>, <DVI-D IN> oder <HDMI IN> ankommt.
Seite 95: Menü [Sicherheit]
Kapitel 4 Einstellungen — Menü [SICHERHEIT] Menü [SICHERHEIT] Wählen Sie [SICHERHEIT] aus dem Hauptmenü aus und wählen Sie die Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ ( x Seite 53). f Wenn der Projektor zum ersten Mal verwendet wird Anfängliches Passwort: Drücken Sie asqwasqw der Reihe nach und drücken Sie die <ENTER>-Taste.
Seite 96: Kapitel 4 Einstellungen - Menü [Sicherheit]
Kapitel 4 Einstellungen — Menü [SICHERHEIT] Hinweis f Das eingegebene Passwort wird mit der Markierung * auf der Projektionsfläche angezeigt. f Wurden im Sicherheitspasswort Zahlen verwendet, muss dieses neu initialisiert werden, wenn die Fernbedienung verloren geht. Wenden Sie sich bezüglich der Initialisierungsmethode an Ihren Händler. [ANZEIGETEXT] Legen Sie die Sicherheitsmeldung (Text oder Bild) über das Projektionsbild.
Seite 97: [Bedienelement Einstellung]
Kapitel 4 Einstellungen — Menü [SICHERHEIT] Drücken Sie asqw, um [OK] auszuwählen, und drücken Sie die <ENTER>-Taste. f Wählen Sie zum Abbrechen [CANCEL]. Achtung f Das anfängliche Passwort, wenn es zum ersten Mal oder nach der Initialisierung aller Benutzerdaten verwendet wird, lautet „AAAA“. f Legen Sie regelmäßig ein neues Passwort fest, das schwer zu erraten ist.
Seite 98: Menü [Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] Menü [NETZWERK] Wählen Sie [NETZWERK] aus dem Hauptmenü aus und wählen Sie die Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ ( x Seite 53). f Drücken Sie nach der Auswahl der Option zum Einstellen asqw .
Seite 99: Kapitel 4 Einstellungen - Menü [Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] r [NETZWERKSTEUERUNG] [WEB STEUERUNG] Stellen Sie [EIN] ein, um mit dem Webbrowser zu steuern. [PJLink STEUERUNG] Stellen Sie [EIN] ein, um mit dem PJLink-Protokoll zu steuern. Stellen Sie [EIN] ein, um mit dem Steuerungsbefehlsformat des <SERIAL IN>/<SERIAL OUT>-Anschlusses [NETZWERKSTEUERUNG] zu steuern ( x Seite 131).
Seite 100: Name Und Funktion Der Netzwerkfunktionsteile
Geben Sie den Benutzernamen und das Passwort ein. Computer. f Die werkseitige Standardeinstellung des Benutzernamens lautet Geben Sie die IP-Adresse des Projektors in user1 (Benutzerrechte)/admin1 (Administratorrechte) und das das URL-Eingabefeld des Webbrowsers ein. Passwort lautet panasonic (Kleinschreibung). 100 - DEUTSCH...
Seite 101: Beschreibungen Von Optionen
Kapitel 4 Einstellungen — Menü [NETZWERK] Klicken Sie auf OK. f Die [Projector status]-Seite wird angezeigt. Hinweis f Wenn Sie den Projektor mit einem Webbrowser steuern, stellen Sie [WEB STEUERUNG] auf [EIN] bei [NETZWERKSTEUERUNG] ( x Seite 98) ein. f Führen Sie die Einstellung oder die Steuerung nicht gleichzeitig mit dem Aufrufen von mehreren Webbrowsern durch. Verwenden Sie für die Einstellung und Steuerung des Projektors nicht mehrere Computer.
Seite 102 Kapitel 4 Einstellungen — Menü [NETZWERK] [Projector status]-Seite Klicken Sie auf [Status] → [Projector status]. Zeigt den Status des Projektors für die folgenden Optionen an. (10) (11) (12) (13) (14) (15) (16) (17) [PROJECTOR TYPE] 10 [LAMP POWER] Zeigt den Typ des Projektors an. Zeigt den Einstellstatus von [LAMPEN LEISTUNG] ( x Seite 83) an.
Seite 103 Kapitel 4 Einstellungen — Menü [NETZWERK] r Probleme [FAILED] Parameter Beschreibung Es gibt ein Problem mit den Mikrocomputerschaltkreisen. Wenden Sie sich an Ihren [MAIN CPU BUS] Händler. Es gibt ein Problem mit dem Lüfter oder dem Lüfterantriebsschaltkreis. Wenden Sie sich [FAN] an Ihren Händler.
Seite 104 Kapitel 4 Einstellungen — Menü [NETZWERK] [Access error log]-Seite Klicken Sie auf [Status] → [Access error log]. Das Fehlerprotokoll auf dem WEB-Server, wie zum Beispiel der Zugang zu Seiten, die nicht existieren oder der Zugang mit unerlaubten Benutzernamen oder Passwörtern, wird angezeigt. [Access log]-Seite Klicken Sie auf [Status] →...
Seite 105 Kapitel 4 Einstellungen — Menü [NETZWERK] Bildschirmanzeige des Projektors [INPUT SELECT] Es werden dieselben Inhalte wie bei der Bildschirmanzeige des Wechselt das Eingangssignal. Projektors angezeigt. Die Einstellungen des Menüs können überprüft oder geändert werden. Dies wird angezeigt, auch wenn die Bildschirmanzeige ausgeschaltet ist (keine Anzeige). [Detail control]-Seite Klicken Sie auf [Projector control] →...
Seite 106 Kapitel 4 Einstellungen — Menü [NETZWERK] [DEFAULT GATEWAY] [DNS2] Geben Sie die Adresse des Standardgateways ein, wenn Sie Geben Sie die DNS2-Serveradresse ein. keinen DHCP-Server verwenden. Zulässige Zeichen für die Eingabe der DNS2-Serveradresse (sekundär): [DNS1] Zahlen (0 bis 9), Punkt (.) Geben Sie die DNS1-Serveradresse ein.
Seite 107 Kapitel 4 Einstellungen — Menü [NETZWERK] [Ping test]-Seite Sie können überprüfen, ob das Netzwerk mit dem E-Mail-Server, dem POP-Server, dem DNS-Server usw. verbunden ist. Klicken Sie auf [Detailed set up] → [Ping test]. [Input IP address] Geben Sie die IP-Adresse des Servers ein, der getestet werden soll.
Seite 108 Kapitel 4 Einstellungen — Menü [NETZWERK] [E-mail set up]-Seite Sie können eine E-Mail an eine im Voraus eingestellte E-Mail-Adresse (bis zu zwei Adressen) schicken, wenn ein Problem auftritt oder die kumulative Betriebszeit einer Lampe einen eingestellten Wert erreicht. Klicken Sie auf [Detailed set up] → [E-mail set up]. [ENABLE] [MINIMUM TIME] Wählen Sie [Enable], um die E-Mail-Funktion zu verwenden.
Seite 109 Kapitel 4 Einstellungen — Menü [NETZWERK] (10) (11) [E-MAIL ADDRESS 2] [LAMP2 RUNTIME]: Geben Sie die E-Mail-Adresse ein, an die versendet werden Eine E-Mail-Nachricht wird versendet, wenn die verbleibende soll, wenn zwei E-Mail-Adressen verwendet werden sollen. Einschaltzeit für die Lampe 2 den im rechten Feld eingestellten Lassen Sie es leer, wenn keine zwei E-Mail-Adressen Wert erreicht hat.
Seite 110: Inhalt Der Versendeten Mail
Kapitel 4 Einstellungen — Menü [NETZWERK] Inhalt der versendeten Mail Beispiel der versendeten E-Mail, wenn E-Mail eingestellt ist Die folgende E-Mail wird versendet , wenn die E-Mail-Einstellungen eingerichtet wurden. === Panasonic projector report(CONFIGURE) === Projector Type : DW640 Serial No...
Seite 111 Kapitel 4 Einstellungen — Menü [NETZWERK] Beispiel einer E-Mail, die bei einem Fehler versendet wird Die folgende E-Mail wird versendet, wenn ein Fehler aufgetreten ist. === Panasonic projector report(CONFIGURE) === Projector Type : DW640 Serial No : SH1234567 ----- check system -----...
Seite 112 Kapitel 4 Einstellungen — Menü [NETZWERK] [Administrator]-Konto [Account] [New][Password] Zeigt das zu ändernde Konto an. Geben Sie das gewünschte neue Passwort ein. (Bis zu 16 Zeichen als Single-Byte) [Current][User name] Geben Sie den Benutzernamen vor der Änderung ein. [New][Password(Retype)] Geben Sie das gewünschte neue Passwort erneut ein. [Current][Password] Geben Sie das aktuelle Passwort ein.
Seite 113: [Change Password] (Für Benutzerrechte)
Kapitel 4 Einstellungen — Menü [NETZWERK] [Change password] (Für Benutzerrechte) Nur die Änderung des Passworts ist unter den Benutzerrechten aktiviert. [Old Password] [Retype] Geben Sie das aktuelle Passwort ein. Geben Sie das gewünschte neue Passwort erneut ein. [New Password] [OK] Geben Sie das gewünschte neue Passwort ein.
Seite 114 Kapitel 4 Einstellungen — Menü [NETZWERK] [Tools]-Seite Klicken Sie auf der Steuerungsseite auf [Tools]. [Control System] [DHCP] Nehmen Sie die Einstellungen vor, die für die Kommunikation Zeigt die aktuelle Einstellung an. des Projektors mit einem angeschlossenen Controller [Ip Address] erforderlich sind. Zeigt die aktuelle Einstellung an.
Seite 115 Kapitel 4 Einstellungen — Menü [NETZWERK] [Help]-Seite Klicken Sie auf der Steuerungsseite auf [Help]. Das [Help Desk]-Fenster wird angezeigt. [Help Desk] Ein Administrator, der Crestron RoomView verwendet, kann Nachrichten versenden oder empfangen. DEUTSCH - 115...
Seite 116: Kapitel 5 Wartung
Wartung Kapitel 5 Dieses Kapitel beschreibt, was Sie im Falle von Problemen überprüfen sollten und wie das Gerät zu warten ist. 116 - DEUTSCH...
Seite 117: Lampen-/Temperatur-/Filteranzeigen
Kapitel 5 Wartung — Lampen-/Temperatur-/Filteranzeigen Lampen-/Temperatur-/Filteranzeigen Beheben der angezeigten Probleme Sollte ein Problem im Inneren des Projektors auftreten, werden Sie von den Lampenanzeigen <LAMP1>/<LAMP2>, der Temperaturanzeige <TEMP> und der Filteranzeige <FILTER> durch ein Aufleuchten oder Blinken benachrichtigt. Überprüfen Sie den Status der Anzeigen und bearbeiten Sie die angezeigten Probleme wie folgt. Achtung f Befolgen Sie beim Abschalten des Projektors, um Probleme zu beheben, unbedingt die unter „Ausschalten des Projektors“...
Seite 118: Temperaturanzeige
Kapitel 5 Wartung — Lampen-/Temperatur-/Filteranzeigen Temperaturanzeige <TEMP> Blinkt rot Blinkt rot Anzeigestatus Leuchtet rot (1 Mal) (3 Mal) Die Innentemperatur ist hoch Die Innentemperatur ist hoch Der Kühllüfter hat Status Aufwärmstatus (Warnung) (Standby-Warnung) angehalten. f Haben Sie den Strom f Ist der Lufteinlass/die Luftaustrittsöffnung blockiert? eingeschaltet, als die f Ist die Raumtemperatur hoch? Ursache...
Seite 119: Wartung/Austausch
Kapitel 5 Wartung — Wartung/Austausch Wartung/Austausch Vor der Wartung/dem Austausch der Einheit f Achten Sie darauf, dass die Stromversorgung vor der Wartung oder dem Austausch der Einheit ausgeschaltet wird. ( x Seiten 42, 45) f Befolgen Sie beim Ausschalten des Projektors die unter „Ausschalten des Projektors“ ( x Seite 45) beschriebenen Verfahren. Wartung Außengehäuse Wischen Sie den Schmutz und Staub mit einem weichen, trockenen Tuch ab.
Seite 120: Anbringen Der Luftfiltereinheit
Kapitel 5 Wartung — Wartung/Austausch g Unzureichendes Ausspülen kann zu Geruchsbildung führen. Trocknen Sie die Luftfiltereinheit. f Lassen Sie die Einheit natürlich und an einem gut belüfteten Ort trocknen, wo wenig Staub ist und die Einheit vor direktem Sonnenlicht geschützt ist. f Trocken Sie die Einheit nicht mithilfe von Trockengeräten wie z.
Seite 121: Lampeneinheit
Kapitel 5 Wartung — Wartung/Austausch Bringen Sie die optionale Ersatzfiltereinheit (Modell Nr.: ET-EMF300) am Projektorgehäuse f Die Ober- und Unterseite der Luftfiltereinheit sind unterschiedlich. (Überprüfen Sie die Richtung des Pfeiles ( L ).) f Beziehen Sie sich auf „Anbringen der Luftfiltereinheit“ ( x Seite 120).
Seite 122: Austauschen Der Lampe
Kapitel 5 Wartung — Wartung/Austausch Hinweis f Die Angabe von 2 500 Betriebsstunden ist eine grobe Schätzung, für die keinerlei Garantie übernommen wird. Austauschen der Lampe Achtung f Wenn der Projektor an der Decke angebracht ist, halten Sie Ihr Gesicht von der Lampeneinheit fern, wenn Sie die Arbeiten durchführen. f Stellen Sie sicher, dass die Lampeneinheit und die Lampenabdeckung korrekt angebracht werden.
Seite 123: Kapitel 5 Wartung - Fehlerbehebung
Kapitel 5 Wartung — Fehlerbehebung Fehlerbehebung Überprüfen Sie die folgenden Punkte. Beziehen Sie sich für Einzelheiten auf die entsprechenden Seiten. Probleme Zu überprüfende Punkte Seite f Ist der Netzstecker fest in die Steckdose eingesteckt? ― f Ist der <MAIN POWER>-Schalter auf <OFF> geschaltet? f Führt die Steckdose Strom? ―...
Seite 124 Kapitel 5 Wartung — Fehlerbehebung Achtung f Wenn die Probleme weiterhin bestehen bleiben, auch nachdem die vorhergehenden Punkte überprüft wurden, wenden Sie sich an Ihren Händler. 124 - DEUTSCH...
Seite 125: Kapitel 6 Anhang
Anhang Kapitel 6 Dieses Kapitel beschreibt die technischen Daten und den Kundendienst für den Projektor. DEUTSCH - 125...
Seite 126: Technische Informationen
Gibt den Namen zurück, der unter [PROJEKTORNAME] im [NETZWERKEINSTELLUNG] NAME? Abfrage des Projektornamens eingestellt wurde. INF1? Abfrage des Herstellernamens Gibt „Panasonic“ zurück. INF2? Abfrage des Modellnamens Gibt „DW640“ oder „DX610“ zurück. INF0? Andere Informationsabfragen Gibt Informationen wie die Versionsnummer zurück.
Seite 127: Kapitel 6 Anhang - Technische Informationen
„xxxxxx:yyyyy:zzzzzzzz“ xxxxxx Der Administratorrechte-Benutzername für die Websteuerung (der Standardbenutzername lautet „admin1“) yyyyy Das Passwort des oben genannten Nutzers mit Administratorrechten (das Standardpasswort lautet „panasonic“) zzzzzzzz 8-Byte-Zufallszahl, die unter Schritt 2) erhalten wurde Befehl-Übertragungsverfahren Übertragen Sie mit den folgenden Befehlsformaten.
Seite 128: Fehlerrückmeldung
Kapitel 6 Anhang — Technische Informationen r Fehlerrückmeldung Fehlermeldung Abschlusszeichen „ERR1“ Unbestimmter Steuerbefehl „ERR2“ Außerhalb des Parameterbereichs „ERR3“ Besetzt-Status oder keine Annahmeperiode (CR) 0x0d „ERR4“ Auszeit oder keine Annahmeperiode „ERR5“ Falsche Datenlänge „ERRA“ Passwort stimmt nicht überein 4 Bytes 1 Byte Wenn für die WEB-Steuerung kein Administratorrechte-Passwort eingestellt ist (Kein Sicherheitsmodus) Verbindungsmethode...
Seite 129: Anschluss
Kapitel 6 Anhang — Technische Informationen r Fehlerrückmeldung Fehlermeldung Abschlusszeichen „ERR1“ Unbestimmter Steuerbefehl „ERR2“ Außerhalb des Parameterbereichs „ERR3“ Besetzt-Status oder keine Annahmeperiode (CR) 0x0d „ERR4“ Auszeit oder keine Annahmeperiode „ERR5“ Falsche Datenlänge „ERRA“ Passwort stimmt nicht überein 4 Bytes 1 Byte <SERIAL IN>/<SERIAL OUT>-Anschluss Der <SERIAL IN>/<SERIAL OUT>-Anschluss des Projektors stimmt mit RS-232C überein, sodass der Projektor an einen Computer angeschlossen und von diesem aus gesteuert werden kann.
Seite 130: Kommunikationsbedingungen (Werkseitige Standardeinstellungen)
Kapitel 6 Anhang — Technische Informationen Kommunikationsbedingungen (Werkseitige Standardeinstellungen) Signalebene RS-232C-kompatibel Synchr.-Methode Asynchron Baudrate 9 600 bps Parität Keine Zeichenlänge 8 Bit Stoppbit 1 Bit X-Parameter Keine S-Parameter Keine Grundformat Die Übertragung vom Computer beginnt mit STX, anschließend werden die ID, der Befehl, die Parameter und ETX in dieser Reihenfolge gesendet.
Seite 131: Kabelspezifikationen
Kapitel 6 Anhang — Technische Informationen f Es gibt keine Rückmeldung, wenn 2 oder mehr Projektoren aus der gleichen Gruppe [RÜCKANTWORT (ID GRUPPE)] auf [EIN] eingestellt sind. f Wenn Sie mehrere Gruppen einstellen, stellen Sie [RÜCKANTWORT (ID ALLE)] für nur einen Projektor in jeder Gruppe auf [EIN] ein. Kabelspezifikationen <Beim Anschluss an einen Computer>...
Seite 132: Anschluss
Kapitel 6 Anhang — Technische Informationen <REMOTE 2 IN>-Anschluss Der Projektor kann von einem Bedienfeld aus, das sich dort befindet, wo keine Fernbedienungssignale ankommen, ferngesteuert werden (durch externen Kontakt). Verwenden Sie den <REMOTE 2 IN>-Anschluss an den Anschlüssen des Projektors, um die Verbindung mit dem Bedienfeld herzustellen.
Seite 133: Zwei-Fenster-Anzeige-Kombinationsliste (Nur Pt-Dw640E)
Kapitel 6 Anhang — Technische Informationen Zwei-Fenster-Anzeige-Kombinationsliste (nur PT-DW640E) Eingang A RGB1 RGB1 RGB2 RGB2 DVI-D DVI-D HDMI HDMI VIDEO S-VIDEO Eingang B Standbild Video Standbild Video Standbild Video Standbild Video RGB1 ― ― Standbild RGB1 ― ― ― ― ―...
Seite 134 *4 Nur für PT-DW640E Hinweis f Die Anzahl der Pixel für PT-DW640E ist 1 280 x 800, und die für PT-DX610E ist 1 024 x 768. Ein Signal mit einer anderen Auflösung wird in die Anzahl der Pixel umgewandelt und angezeigt.
Seite 135: Kapitel 6 Anhang - Technische Daten
Für Videosignale (einschließlich Horizontal: 15,75 kHz/15,63 kHz, Vertikal: 50 Hz/60 Hz S-Video) Horizontal: 15 kHz bis 91 kHz, Vertikal: 50 Hz bis 85 Hz PIAS (Panasonic Intelligent Auto Scanning)-System Für RGB-Signale Dot clock-Frequenz 162 MHz oder niedriger f 525i (480i)
Seite 136 Kapitel 6 Anhang — Technische Daten Modell Nr. PT-DW640E PT-DW640EL PT-DX610E PT-DX610EL 1 Paar (BNC x 5) RGB-Signale 0,7 V [p-p] 75 Ω (SYNC ON GREEN: 1,0 V [p-p] 75 Ω) <RGB 1 IN>- SYNC/HD TTL hohe Impedanz, automatische positive/negative Polaritätskompatibilität Anschluss TTL hohe Impedanz, automatische positive/negative Polaritätskompatibilität...
Seite 137: Kapitel 6 Anhang - Abmessungen
Kapitel 6 Anhang — Abmessungen Abmessungen Einheiten: mm 498 (19-19/32") * Die oben stehende Abbildung zeigt die Abmessungen bei angebrachtem Standard-Zoomobjektiv. * Die tatsächlichen Abmessungen können in Abhängigkeit vom Produkt abweichen. DEUTSCH - 137...
Seite 138: Kapitel 6 Anhang - Sicherungen Für Die Deckenhalterung
Wir übernehmen keinerlei Verantwortung für Schäden am Projektor, die aus der Verwendung eines Deckenmontageträgers hervorgehen, der nicht von Panasonic hergestellt wurde, oder die aus einem nicht geeigneten Installationsort hervorgehen, auch wenn die Garantiezeit des Projektors noch nicht abgelaufen ist.
Seite 139: Index
Index Index Funktionstaste ……………………………… 50, 88 <SHUTTER>-Schaltfläche Fernbedienung …………………………… 20, 48 Abmessungen ……………………………………138 Projektorgehäuse ……………………… 22, 48 [ABSCHALTING DER RGB FARBEN] ………… 79 Hauptmenü ……………………………………… 54 Sicherheit ………………………………………… 15 <AC IN>-Anschluss ……………………………… 21 Hauptschalter ……………………………… 21, 43 [SICHERHEIT] ……………………………… 56, 95 [AI] …………………………………………………...
Seite 140: Informationen Zur Entsorgung In Ländern Außerhalb Der Europäischen Union
Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. Umweltschutzinformationen für Benutzer in China Dieses Symbol gilt nur in China. Panasonic Corporation Web Site : http://panasonic.net/avc/projector/ © Panasonic Corporation 2012 W1112NS1044 -YI...

Diese Anleitung auch für:

Pt-dw640el Pt-dw640e Pt-dx610el

Panasonic PT-DX610E Bedienungsanleitung

Wichtige Hinweise zur Sicherheit

Kapitel 1 Vorbereitung

Vorsichtsmaßnahmen Beim Gebrauch

Startanzeige

Über Ihren Projektor

Verwendung der Fernbedienung

Kapitel 2 Erste Schritte

Aufstellung

Entfernen/Anbringen des Projektionsobjektivs

Anschlüsse

Kapitel 3 Grundlagen der Bedienung

Ein-/Ausschalten des Projektors

Projizieren

Bedienung mit der Fernbedienung

Kapitel 4 Einstellungen

Menünavigation

Menü [BILD]

Menü [POSITION]

Menü [ERWEITERTES MENÜ]

Menü [MENUE SPRACHE(LANGUAGE)]

Menü [ANZEIGE OPTION]

Menü [PROJEKTOR EINSTELLUNGEN]

Menü [TESTBILDER]

Menü [LISTE der REGISTRIERTEN SIGNALE]

Menü [SICHERHEIT]

Menü [NETZWERK]

Kapitel 5 Wartung

Lampen-/Temperatur-/Filteranzeigen

Wartung/Austausch

Fehlerbehebung

Kapitel 6 Anhang

Technische Informationen

Technische Daten

Abmessungen

Sicherungen für die Deckenhalterung

Index

Quicklinks

Verwandte Anleitungen für Panasonic PT-DX610E

Inhaltszusammenfassung für Panasonic PT-DX610E

Diese Anleitung auch für:

Inhaltsverzeichnis
