Seite 1

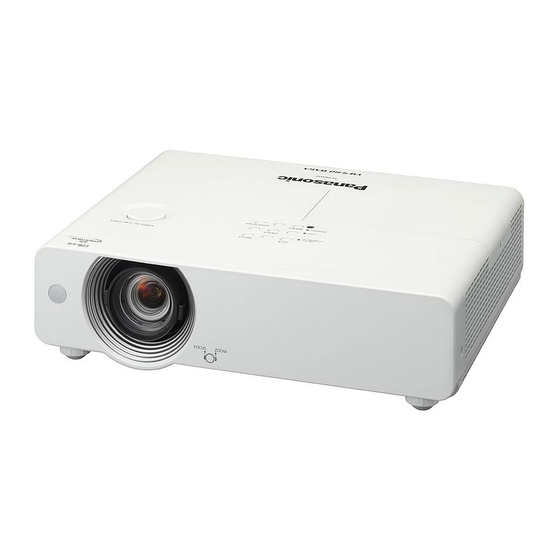

LCD-Projektor Gewerbliche Nutzung PT-VW431DE Modell Nr. Vielen Dank für den Kauf dieses Panasonic-Produkts. Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch. Bewahren Sie dieses Handbuch auf. Æ Bitte lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit“ ( Seiten 2 - 6) vor der Nutzung dieses Projektors.
Wichtige Hinweise zur Sicherheit Wichtige Hinweise zur Sicherheit WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Verordnung 3 für Geräuschentwicklung. GSGV, 18 Januar 1991: Der Schalldruckpegel am Bedienerplatz ist gleich oder weniger als 70 dB (A) gemäß...
Seite 3
Wichtige Hinweise zur Sicherheit WARNUNG: STROM Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. Schalten Sie die Stromversorgung aus, falls Fremdkörper oder Wasser in den Projektor gelangt sind.
Seite 4
Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Eine fehlerhafte Aufhängevorrichtung führt zu Unfällen durch Herunterfallen des Gerätes. Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
Seite 5
Wichtige Hinweise zur Sicherheit WARNUNG: ZUBEHÖR Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. Verwenden Sie AAA/R03 oder AAA/LR03 Batterien Verwenden Sie nur die vorgeschriebenen Batterien. Verwenden Sie keine Anodenbatterien.
Wichtige Hinweise zur Sicherheit VORSICHT: GEBRAUCH/ INSTALLATION Stützen Sie sich nicht auf den Projektor. Sie können stürzen und dabei kann der Projektor beschädigt werden; außerdem können Sie sich Verletzungen zuziehen. Geben Sie besonders darauf acht, dass Sie keine kleinen Kinder auf dem Projektor stehen oder sitzen lassen. Verwenden Sie den Projektor nicht in sehr warmen Räumen.
Merkmale des Projektors Merkmale des Projektors Kurzanleitung Kurzanleitung Siehe entsprechende Seiten, um weitere Informationen zu bekommen. Funktion Auto-Setup Diese Funktion führt gleichzeitig Einrichten des Projektors. die Eingangssuche, die Auto PC- Æ Seite 20) Anpassung und die Automat. Trapezkorrektur aus, wenn die Taste <AUTO SETUP>...
Inhalt Lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit“. ( Seiten 2 - 6) Verwenden der Funktion AUTO SETUP ....... 31 Wichtige Hinweise Umschaltung des Eingangssignals ......31 Verwendung der Taste SCREEN ........31 Wichtige Hinweise zur Sicherheit .... 2 Verwendung der Taste KEYSTONE ......
Hinweise für die Sicherheit Sicherheitshinweise zum Transport Tragen Sie den Projektor beim Transport an der Unterseite und vermeiden Sie übermäßige Vibrationen und Erschütterungen. Dies kann die inneren Teile beschädigen und zu Funktionsstörungen führen. Transportieren Sie den Projektor nicht, wenn der anpassbare Fuß ausgefahren ist. Dies kann zu einer Beschädigung des anpassbaren Fußes führen.
Verwenden Sie ein Kennwort, das nicht leicht zu erraten ist. Ändern Sie Ihr Passwort regelmäßig. Panasonic und dessen Partnerunternehmen befragen Kunden nie nach ihrem Passwort. Sollten Sie nach Ihrem Passwort gefragt werden, geben Sie es nicht heraus. Das zum Anschluss verwendete Netzwerk muss durch eine Firewall oder andere Mittel gesichert sein.
Berühren Sie beim Anschluss des Kabels an den Projektor oder an ein externes Gerät einen metallischen Gegenstand in IhrerNähe,umstatischeAufladungenIhresKörpersvordemBerührendesKabelszuentladen. In Übereinstimmung mit der Richtlinie 2004/108/EG, Artikel 9(2) Panasonic Testing Centre Panasonic Service Europe, a division of Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, F.R. Germany - DEUTSCH...
Hinweise für die Sicherheit Zubehör Kontrollieren Sie, ob das nachstehend aufgeführte Zubehör vollständig vorhanden ist. Die Nummern in Klammern geben die Anzahl der Zubehörteile an. Fernbedienung (x1) Netzkabel (x1) CD-ROM (x1) Batterien (AAA/R03 oder (6451058157) (6103580203) (6103627656) AAA/LR03 type) (x2) (für Fernbedienung) RGB-Signalkabel (x1) Netzkabelhalter (x1)
Hinweise für die Sicherheit Inhalt der mitgelieferten CD-ROM Die mitgelieferte CD-ROM enthält folgende Inhalte: Anleitung/Liste (PDF-Datei) Software Bedienungsanleitung – Funktionsanleitung Multi Projector Monitoring & Control Software 2.7 Bedienungsanleitung für die Multi Projector Monitoring (Windows) & Control Software 2.7 •...
Über Ihren Projektor Fernbedienung (17) Tasten <VOLUME +/-> Einstellung der Lautstärke der Lautsprecher. Seite 33) Æ (10) (10) Taste < > Zum Ein- und Ausschalten des Projektors. Æ Seite 27) (11) Taste <KEYSTONE> Führt die Trapezkorrektur aus. ( Æ Seite 32) (12) Taste <INFO.>...
Über Ihren Projektor Projektorgehäuse (10) (11) (12) (2) (3) ■ Unteransicht (13) Signalempfänger der Fernbedienung Fokushebel ( Seite 30) Æ Zur Einstellung des Fokus. Projektionsobjektiv Zoom-Hebel ( Seite 30) Æ Zur Einstellung des Zoom. Ring vertikale Objektivverschiebung ( Seite 23) Æ...
Über Ihren Projektor Bedienfeld und Anzeigen (10) (6) (7) Taste < > Taste <MENU> Zum Ein und Ausschalten des Projektors. Schaltet das Hauptmenü ein/aus. ( Æ Seite 35) <ON(G)/STANDBY(R)>-Anzeige Taste <ENTER> Zeigt den Status der Stromversorgung an. Führt die ausgewählte Funktion aus. <LAMP>-Anzeige Tasten ▲▼◄►...
Informationen zu Doppelkabeltransmittern anderer Hersteller, die für den Betrieb mit dem DIGITAL LINK kompatiblenProjektorgeprüftwurden,findenSieaufderPanasonic-Website(http://panasonic.net/avc/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden. Bei Betriebs- oder Leistungsprobleme, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
Verwenden der Fernbedienung Verwenden der Fernbedienung Einlegen und Entfernen der Batterien Öffnen Sie die Abdeckung Legen Sie die Batterien ein, und schließen Sie die Abdeckung (Minus - Seite zuerst einlegen.) Entnehmen Sie die Batterien in umgekehrter Reihenfolge. Einstellen der ID-Nummern der Fernbedienung Wenn Sie das System mit mehreren Projektoren verwenden, können Sie mit einer einzigen Fernbedienung alle Projektoren gleichzeitig oder jeden Projektor einzeln steuern, wenn den einzelnen Projektoren eine eindeutige ID-Nummer zugewiesen wird.
Einstellungen Projektionsarten Der Projektor kann für folgende 4 Projektionsarten verwendet werden. So richten Sie die gewünschte Projektionsart auf dem Projektor ein. Montage auf einem Tisch/auf dem Montage an der Decke und Fußboden und Vorwärtsprojektion Vorwärtsprojektion Menüeinstellung* Menüeinstellung* Deckenpro. Deckenpro. Rückpro. Rückpro.
Einstellungen Größe der Projektionsfläche und Reichweite Projiziertes Bild Stellen Sie den Projektor entsprechend dem rechts abgebildeten Schaubild Projektionsfläche und den angegebenen L (LW/LT) Projektionsentfernungen auf, Sie können die Anzeigegröße einstellen. L (LW/LT) * Projektionsabstand (m) Höhe des Projektionsbereichs (m) L (LW/LT) Breite des Projektionsbereichs (m) Projektionsfläche Entfernung von Mitte des Objektivs zum unteren...
Seite 22
Einstellungen JederandereProjektionsabstandkannanhandderfolgendenBerechnungengemäßdenAbmessungenderProjektionsfläche (m) berechnet werden. Der berechnete Abstand kann gewisse Fehler enthalten. WenndieAbmessungenderProjektionsflächeals„SD“angegebenwerden. Für das Bildformat 4:3 Für das Bildformat 16:9 Für das Bildformat 16:10 Bildschirmhöhe (SH) = SD (m) x 0,6 = SD (m) x 0,490 = SD (m) x 0,530 Bildschirmbreite (SW) = SD (m) x 0,8 = SD (m) x 0,872...
Einstellungen Einstellen der anpassbaren Vorderfüße Heben Sie die Vorderseite des Projektors an, und schieben Sie die Fußsicherungen in Position. Lösen Sie die Fußsicherungen zum Verriegeln der einstellbaren Füße und korrigieren Sie durch Drehen der einstellbaren Füße Bildneigung und Bildposition. Sie können die anpassbaren Vorderfüße herausdrehen. Durch Drehen in umgekehrter Richtung werden die Füße versenkt. (Sie können den Projektionswinkel vertikal einstellen.) Fußsicherungen Anpassungsbereich...
Grun Anschlüsse Vor dem Anschluss an den Projektor Lesen Sie vor dem Anschluss die Bedienungsanleitung des Gerätes, das angeschlossen werden soll, sorgfältig durch. Schalten Sie die Geräte vor dem Anschluss der Kabel aus. Wenn zum Gerät kein Verbindungskabel mitgeliefert wurde oder wenn für den Anschluss an dieses Gerät kein optionales Kabel verfügbar ist, halten Sie ein entsprechendes Systemverbindungskabel für das Gerät bereit.
ndlagen der Bedienung EIN/AUSSCHALTEN Anschluss des Netzkabels Stellen Sie sicher, dass Sie das mitgelieferte Netzkabel fest in die Buchse eingesteckt haben, um ein Abtrennen des Kabels zu verhindern. Netzkabelhalter Der Netzkabelhalter wurde entwickelt, um zu verhindern, dass sich das Netzkabel vom Projektor löst. Setzen Sie das Netzkabel bitte korrekt in den Netzkabelhalter ein, wie in Abbildung (1) gezeigt: Netzkabelhalter Klammer...
EIN/AUSSCHALTEN ON(G)/STANDBY(R)-Anzeige Die Betriebsanzeige informiert Sie über den Stromversorgungsstatus. Prüfen Sie den Status der <ON(G)/STANDBY(R)>- Anzeige vor der Inbetriebnahme des Projektors. ON(G)/STANDBY(R)-Anzeige Anzeigestatus Status Leuchtet nicht oder blinkt Das Netzkabel ist nicht eingesteckt. Das Netzkabel eingesteckt ist. Leuchtet Der Projektor ist im Standby-Modus nach dem Abkühlen abgeschlossen ist. Der Projektor kühlt sich ab.
EIN/AUSSCHALTEN Einschalten des Projektors Schließen Sie vor dem Einschalten des Projektors Vorbereitungsanzeige die Anschlüsse der Peripheriegeräte (mit Computer, Videorekorder usw.) ab. Schließen Sie das Netzkabel des Projektors an der Netzsteckdose an. Die Anzeige <ON(G)/ STANDBY(R)> leuchtet rot. Öffnen Sie den Objektivdeckel.
EIN/AUSSCHALTEN PIN-Code eingeben DrückenSie▲▼,umeineZahleinzugeben.DrückenSie Dialogfeld PIN-Code-Eingabe ►,umdieZahlzubestätigen,undziehenSiedenZeigermit rotem Rahmen auf das nächste Feld. Die Zahl ändert sich auf . Falls eine falsche Zahl bestätigt wurde, verwenden SiedieZeigertaste◄,umdenZeigeraufdiegewünschte Zahl zu ziehen, und geben Sie dann die korrekte Zahl ein. Wiederholen Sie diesen Schritt, bis alle 4 Stellen eingegeben sind.
EIN/AUSSCHALTEN Ausschalten des Projektors Drücken Sie die Taste < > auf dem Bedienfeld oder auf der Fernbedienung, dann erscheint Ausschalten ? auf dem Bildschirm. Ausschalten ? wird nach 4 Sekunden ausgeblendet. Drücken Sie die Taste < > erneut, um den Projektor auszuschalten.
Projizieren Überprüfen Sie die Verbindungen der Peripheriegeräte und des Netzkabels ( Æ Seiten 24-25), und schalten Sie die Æ Stromzufuhr ein ( Seite 27), um den Projektor zu starten. Wählen Sie das Bild aus und stellen Sie den Status des Bildes ein.
Grundlegende Bedienfunktionen über die Fernbedienung Schaltet auf den Eingang Computer COMPUTER 1 1 (RGB)/Computer 1 (Scart) um. Schaltet auf den Eingang Computer COMPUTER 2 2 (RGB) um. HDMI Schaltet auf den Eingang HDMI um. VIDEO Schaltet auf den Eingang Video um. S-VIDEO Schaltet auf den Eingang S-Video um.
Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Taste KEYSTONE Verwendung der Taste INFO. Mit dieser Funktion kann das Informationsmenü angezeigt Mit dieser Funktion kann die Trapezverzerrung korrigiert werden. werden. Taste Taste Drücken Sie die Taste <INFO.> auf der Drücken Sie die Taste <KEYSTONE> auf der Fernbedienung.
Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Taste LAMP Verwendung der AV STUMMSCHALTUNG-Funktion Diese Funktion ermöglicht die Auswahl des Lampenmodus zurÄnderungderHelligkeitderProjektionsfläche. Taste Taste Drücken Sie die Taste <AV MUTE> auf der Drücken Sie die Taste <LAMP> auf der Fernbedienung. Fernbedienung. Hinweis Drücken Sie die Taste <AV MUTE>...
Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Taste IMAGE Diese Funktion ermöglicht die Auswahl des gewünschten BildmodusaufderProjektionsfläche. Taste Drücken Sie die Taste <IMAGE> auf der Fernbedienung. Drücken Sie die Taste <IMAGE> auf der Fernbedienung, um den gewünschten Bildmodus unter [Dynamik], [Standard], [Natürlich], [Kinoeinstellung], [Tafel (Grün)], [Tafel (Farbe)], [Bild 1], [Bild 2], [Bild 3] und [Bild 4] auszuwählen.
Menünavigation Drücken Sie ► oder die Taste <ENTER>. Navigieren im Menü Das Untermenü wird angezeigt, damit Sie die Menübefehle wählen können. Vorgehensweise Drücken Sie die Taste <MENU>. Der Hauptmenü-Bildschirm wird angezeigt. Wählen Sie die Untermenü-Option mit den Tasten ▲▼ aus. Drücken Sie die Taste <ENTER>...
Menünavigation Untermenüoption Fabrikeinstellungen Seite Hauptmenü Tracking Das Hauptmenü umfasst die folgenden 9 Menüoptionen. Horizontal Wenn eine Hauptmenüoption ausgewählt wird, wechselt die Vertikal Anzeige zu einem Untermenü-Auswahlfenster. PC-Konfiguration Clamp Eingang AnzeigenflächeH AnzeigenflächeV Reset PC-Anpassung Lösch-Modus Speichern Bildauswahl Hinweis Liegt am Projektor ein Computereingangssignal vor, ist diese Image adjust Funktion verfügbar.
Seite 37
Menünavigation Format Bild [ Untermenüoption Fabrikeinstellungen Seite Sicherheit Untermenüoption Fabrikeinstellungen Seite Lüfter Normal Lüfterkontrolle Voll Videoverzögerungssteuerung Breitbild (16:9) Zähluhr Filter Zoom Emulation Grundeinst. Original * RS232C Seriell Breitbild natürlich * Fehlerlogbuch Benutzerdefiniert Fabrikeinstellungen Benutzereinstellung Digitaler Zoom + * Information [ Digitaler Zoom - * Trapezkorrektur Speichern...
Menü Eingang Video Wählen Sie aus dem Hauptmenü die Option [Eingang] (siehe „Navigieren im Menü“ auf Seite 35) und wählen Sie dann die Option aus dem Untermenü. Projiziert das Bild des Eingangs [Video]. Drücken Sie ▲▼, um [Video] auszuwählen, und drücken Sie dann die Taste <ENTER>. Fernbedienung Bedienfeld S-Video...
Menü Eingang Für Video- und S-Video-Eingang Der Projektor wählt automatisch Auto das Farbsystem des Eingangssignals aus. PAL/ SECAM/ Wenn der Projektor kein NTSC/ korrektes Bild projiziert, wählen Sie das geeignete Farbsystem NTSC4.43/ aus dem Menü aus. PAL-M/ PAL-N Für Component-Eingang Der Projektor wählt automatisch Auto das Abtastverfahren des...
Auto PC-Anpassung Auto PC-Anpassung Wählen Sie aus dem Hauptmenü die Option [PC-Anpassung] (siehe „Navigieren im Menü“ auf Seite 35) und wählen Sie dann die Option aus dem Untermenü. Bedienfeld Fernbedienung Auto PC-Anpassung Die Funktion Auto PC-Anpassung passt die Einstellungen für [Fine Sync.], [Tracking], [H Position] und [V Position] automatisch an die Einstellungen Ihres Computers an.
Manuelle PC-Anpassung Manuelle PC-Anpassung Horizontal Wählen Sie aus dem Hauptmenü die Option [PC-Anpassung] (siehe „Navigieren im Menü“ auf Seite 35) und wählen Sie dann die Option aus dem Wählen Sie mit ▲▼ [Horizontal] aus. Untermenü. Drücken Sie die Taste <ENTER>, um das Anpassungsdialogfeld anzuzeigen.
Manuelle PC-Anpassung PC-Konfiguration Reset Rücksetzung, alle Einstellungen werden auf die vorherigen Drücken Sie ▲▼, um [PC-Konfiguration] Werte zurückgestellt. auszuwählen. Wählen Sie mit ▲▼ [Reset] aus. Drücken Sie ► oder die Taste <ENTER>, Drücken Sie die Taste <ENTER>. um das nächste Untermenü anzuzeigen und Informationen über die H-Sync.-Freq.
Bildauswahl Tafel (Grün) Wählen Sie aus dem Hauptmenü die Option [Bildauswahl] (siehe „Navigieren im Menü“ auf Seite 35) und wählen Sie dann die Option aus dem Für die Bildprojektion auf eine Wandtafel geeignet. Untermenü. Drücken Sie ▲▼, um [Tafel (Grün)] auszuwählen, und dann drücken Sie die Taste Remote Control Control Panel...
Image adjust Image adjust Farbsättigung Wählen Sie aus dem Hauptmenü die Option [Image Adjust] (siehe „Navigieren im Menü“ auf Seite 35) und wählen Sie dann die Option aus dem Wählen Sie mit ▲▼ die Option Untermenü. [Farbsättigung] aus. Drücken Sie die Taste <ENTER>, um das Remote Control Control Panel Anpassungsdialogfeld anzuzeigen.
Image adjust Farbtemperatur Blau Wählen Sie mit ▲▼ die Option Wählen Sie mit ▲▼ [Blau] aus. [Farbtemperatur] aus. Drücken Sie die Taste <ENTER>, um das Drücken Sie die Taste <ENTER>, um das Anpassungsdialogfeld anzuzeigen. Anpassungsdialogfeld anzuzeigen. Passen Sie den Einstellwert mit ◄► an. Wählen Sie mit ◄►...
Image adjust Schärfe Progressiv Ein Interlace-Videosignal kann im Modus "Progressive" Wählen Sie mit ▲▼ die Option [Schärfe] angezeigt werden. aus. Wählen Sie mit ▲▼ die Option Drücken Sie die Taste <ENTER>, um das [Progressiv] aus. Anpassungsdialogfeld anzuzeigen. Drücken Sie die Taste <ENTER>, um das Passen Sie den Einstellwert mit ◄►...
Format Bild Format Bild Original Wählen Sie aus dem Hauptmenü die Option [Format Bild] (siehe „Navigieren im Menü“ auf Seite 35), und wählen Sie dann die Option aus dem Bildanzeige in der Originalgröße. Wenn das Originalbild Untermenü. größeralsdieGrößederProjektionsflächeist,dannschaltet Remote Control Control Panel dieser Projektor automatisch in den Schwenkmodus.
Format Bild Zum Verlassen des Modus Digitaler Zoom +/- können Sie Benutzereinstellung eine beliebige Taste betätigen, außer der Tasten <D.ZOOM+/->,<ENTER>undderTasten▲▼◄►. Mit dieser Funktion passen Sie Bildgröße und -position manuell an. Um auf die Größe des vorherigen Bilds zurückzuschalten, Drücken Sie ▲▼, um können Sie unter „Bildformateinstellung“...
Format Bild Deckenpro. Reset Diese Funktion wird benötigt, wenn der Projektor an einer Rücksetzung, alle Einstellungen werden auf die vorherigen Decke montiert wird. Werte zurückgestellt. Drücken Sie ▲▼, um [Reset] auszuwählen, Drücken Sie ▲▼, um [Deckenpro.] und drücken Sie dann die Taste <ENTER>. auszuwählen, und drücken Sie dann die Es erscheint ein Bestätigungsfenster.
Mikro Wählen Sie aus dem Hauptmenü die Option [Ton] (siehe „Navigieren im Menü“ auf Seite 35), und wählen Sie dann die Option aus dem Untermenü. Drücken Sie ▲▼, um [Mikro] auszuwählen, und drücken Sie dann die Taste <ENTER>. Fernbedienung Bedienfeld Drücken Sie ▲▼, um die Mikro-Funktion auf Ein bzw.
Einstellung Einstellung Wählen Sie mit ▲▼ die [Menü position] Wählen Sie aus dem Hauptmenü die Option aus. [Einstellung] (siehe „Navigieren im Menü“ auf Seite 35), und wählen Sie dann die Option aus dem Drücken Sie die Taste <ENTER>, um die Untermenü.
Einstellung Drücken Sie ▲▼, um die gewünschte Hintergrund Option auszuwählen. Wählen Sie den Hintergrund, der angezeigt wird, wenn kein Logoauswahl Eingangssignal erkannt wird. Mit dieser Funktion können Sie für die Startanzeige aus Wählen Sie mit ▲▼ die Option folgenden Optionen wählen. [Hintergrund] aus.
Einstellung Es wird das Eingabefeld für Neuer Logo-PIN-Code Erhöht Wenn der Ausgang für externe eingeblendet. Geräte mit dem Anschluss Wiederholen Sie diesen Schritt, um den <DIGITAL LINK> verbunden ist und auf Erhöht gesetzt ist. neuen Logo PIN Code festzulegen. Hinweis Achtung Die optimale Einstellung ist abhängig von der Einstellung der Notieren Sie sich den neuen Logo-PIN-Code und halten Sie ihn...
Einstellung verwenden. Einige RS-232C Protokollbefehle können dann Die Automat. Lampenabschaltung- ebenfalls nicht verwendet werden. funktion ist ausgeschaltet. Bei der Einstellung [Netzwerk] können Sie Netzwerkfunktionen Nach dem vollständigen Abkühlen verwenden, wenn der Projektor im Standby-Modus ist. der Lampe wechselt die Farbe der Wenn der [Modus Bereitschaft] auf [Eco] gesetzt ist, sind <ON(G)/STANDBY(R)>-Anzeige Signale von den Anschlüssen MONITOR OUT und AUDIO OUT...
Einstellung *2 : Drücken Sie unter [Reset] die Taste <ENTER>, um Normal Normaler Helligkeit. zum folgenden Wert zurückzukehren: Tieferlegung Helligkeit reduzieren Vorwärtszähler „000:00“ die Leistungsaufnahme der Lampe Rückwärtszähler Von Ihnen eingestellter Timer und verlängern die Lebensdauer der Lampe. Hinweis Um den Vorführungstimer anzuhalten, können Sie die Taste Hinweis <P-TIMER>...
Einstellung Drücken Sie ▲▼, um die gewünschten Drücken Sie ▲▼, um [Pin Code Wechsel] Optionen unten auszuwählen. auszuwählen und drücken Sie dann die Taste <ENTER>. Das Dialogfeld für den aktuellen PIN-Code erscheint. Nicht gesperrt Drücken Sie ▲▼, um den aktuellen Code einzugeben.
Einstellung *3 : Achten Sie bei der Verwendung des Projektors in Emulation Höhen zwischen 2 000 m und 2 700 m darauf, dass [Lüfterkontrolle] auf [Ein 2] gesetzt ist. Wenn Sie die Steuerbefehle für einen unserer Projektoren, den Sie vor kurzem erworben haben, verwenden, um diesen Hinweis Projektor mithilfe eines Computers über den Anschluss Die Geschwindigkeit der Lüfter muss unbedingt richtig eingestellt...
Einstellung RS232C Fehlerlogbuch Wechseln des Sende- und Empfangs-Ports für die seriellen MitdieserFunktionwerdenundefinierteoderfehlerhafte Befehle. Betriebszustände des Projektors aufgezeichnet, die dann zur Fehlerdiagnose verwendet werden können. Drücken Sie ▲▼, um [RS232C] auszuwählen, und drücken Sie die Taste Drücken Sie ▲▼, um [Fehlerlogbuch] <ENTER>.
Information Information Lampenstatus Wählen Sie im Hauptmenü [Information] (siehe Der ausgewählte Lampenmodus wird angezeigt. "Navigieren im Menü" auf Seite 35). Lampenlaufzeit Auch die Gesamt-Lampenbrenndauer wird angezeigt. Fernbedienung Bedienfeld Automat. Lampenabschaltung [Aus], [Bereitschaft], [Herunterfahren] oder [Timer] wird angezeigt. Tastatursperre Das Symbol Tastatursperre wird angezeigt, wenn die Funktion ausgewählt ist.
Netzwerk Netzwerk Duplex (Ethernet) Wählen Sie aus dem Hauptmenü die Option [Einstellung] (siehe „Navigieren im Menü“ auf Stellen Sie die Kommunikationsmethode des Seite 35), und wählen Sie dann die Option aus dem Computers oder des Hub ein. Untermenü. Drücken Sie ▲▼, um [Duplex (Ethernet)] auszuwählen und drücken Sie dann die Taste <ENTER>.
Netzwerk [No link/Kein Link], [DIGITAL LINK], Ein: Wenn ein DHCP- Modus [LPM] oder [Ethernet] erscheint. Server im Netzwerk vorhanden ist, mit dem [NO HDMI], [HDMI ON] oder [HDCP der Projektor verbunden HDMI Status ON] erscheint. ist, wird die IP-Adresse Die Farbe für [Signalqualität] wechselt, abhängig von automatisch erfasst.
Netzwerk „Crestron RoomView“ ist ein System, das von Crestron Netzwerksteuerung Electronics, Inc. entwickelt wurde, die gemeinsam über das Netzwerk verbundene Mehrfachsystemgeräte von einem Richten Sie diese Option ein, wenn Sie den Projektor mit Computer aus verwaltet und kontrolliert. Dieser Projektor einem über Netzwerk verbundenen Computer steuern unterstützt „Crestron RoomView“.
Netzwerk Netzwerkverbindungen Der Projektor besitzt eine Netzwerkfunktion und die folgenden Bedienungen sind vom Computer aus mit der Webbrowsersteuerung möglich. Einstellung und Anpassung des Projektors. Anzeige des Projektorstatus. Übertragung einer E-Mail-Nachricht, wenn es ein Problem mit dem Projektor gibt. Hinweis Ein Netzwerkkabel ist erforderlich, um die Netzwerkfunktion nutzen zu können. Beispiel für normale Netzwerkverbindung Computer Projektor...
Informationen zu Doppelkabeltransmittern anderer Hersteller, die für den Betrieb mit dem DIGITAL LINK kompatiblenProjektorgeprüftwurden,findenSieaufderPanasonic-Website(http://panasonic.net/avc/ projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden. Bei Betriebs- oder Leistungsprobleme, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie...
Geben Sie die IP-Adresse des Projektors im URL-Eingabefeld des Web-Browsers ein. Geben Sie „User name“ und „Password“ ein. Für den Benutzernamen sind werksseitig user1 (Benutzerrechte) oder admin1 (Administratorrechte) als Standardeinstellung festgelegt und panasonic (in Kleinbuchstaben) für das Passwort. Drücken Sie [OK], um die Seite mit dem Status des Projektors anzuzeigen.
Netzwerk Beschreibung aller Optionen 1 Register für Seitenwahl 5 SchaltflächezurÄnderungdesPassworts Klicken Sie auf diese, um Seiten zu wechseln. K lickenSieaufdieseSchaltfläche,umdieSeitezur Änderung des Passworts anzuzeigen. 2 S chaltflächeMonitorinformationen WennSieaufdieseSchaltflächeklicken,wird 6 Taste CRESTRON RoomView der Status des Projektors angezeigt. Klicken Sie auf diese Taste, um den Projektor über 3 S chaltflächeSteuerungdesProjektors das CRESTRON RoomView zu überwachen und Klicken Sie auf diese Option, um die Seite zur...
Seite 67
Netzwerk Fehlerinformationsseite Klicken Sie bei Anzeige von [Error (Detail)] im Display der Spalte mit Informationen zur Eigendiagnose im Bildschirm [Projector status] auf den Bildschirmbereich, um die Fehlerdetails anzuzeigen. • Abhängig von der Art des Fehlers wird der Projektor zu seinem eigenen Schutz ggf. in den Bereitschaftsmodus geschaltet. Normaler Betrieb FAILED: Es ist ein Problem aufgetreten...
Netzwerk Seite Grundlegende steuerung Um von einer anderen Seite hierher zu gelangen, klicken Sie auf [Projector control], dann auf [Basic control]. 1 Regelung von Standby/On 4 Umschalten des Bild-Modus 2 Auswahl des Eingangssignals 5 Funktionsweise von AV Stummschaltung 3 Regelung der Lautstärke Seite zur Anzeige der Detaileinstellungen Klicken Sie auf [Projector control] und dann auf [Advanced control], um die Detaileinstellungen anzuzeigen.
Netzwerk Seite zur Netzwerkkonfiguration Die Netzwerkeinstellungen des Projektors können geändert werden, wenn die Verbindung mit Administratorrechten hergestellt wird. LAN-Einstellungen Klicken Sie im Menü auf [Detailed set up]. Klicken Sie auf [Change] um die LAN-Einstellungen zu ändern. Um zum vorherigen Fenster zurückzukehren, klicken Sie auf [Back]. Vervollständigen Sie Ihre Detaileinstellungen,und klicken Sie auf [Next].
Netzwerk E-Mail-Einrichtungsseite Bei diesem Projektor kann eine E-Mail-Meldung an eine oder mehrere voreingestellte E-Mail-Adressen (maximal zwei Adressen) gesendet werden, wenn ein Problem auftritt oder die Lampennutzungsdauer den eingestellten Wert erreicht. Klicken Sie auf [Detailed set up] und dann [E-mail set up], um die Seite zur Einrichtung der E-Mail zu aktivieren. 1 Wählen Sie [Enable], um die E-Mail-Funktion zu 5 Es kann der Mindestzeitabstand für die erneute benutzen.
Netzwerk E-Mail-Einrichtungsseite (Fortsetzung) 9 Geben Sie die E-Mail-Adresse2 des gewünschten Empfängers ein. 10 Wählen Sie die Bedingungen für die Versendung von E-Mails aus. MAIL CONTENTS: Wählen Sie zwischen [NORMAL] oder [SIMPLE]. ERROR: Im Selbsttest wird ein Fehler erkannt. LAMP RUNTIME: Die restliche Lebensdauer der Lampe hat den im Feld angegebenen Wert erreicht.
Netzwerk Inhalt der versendeten E-Mails Wenn die E-Mail-Einrichtung abgeschlossen wurde, werden E-Mails mit folgendem Inhalt versendet. === Panasonic projector report(CONFIGURE) === Projector Type : PT-VW431DE Serial No : 000000000 ----- E-mail setup data ----- TEMPERATURE WARNING SETUP MINIMUM TIME at [ 60] minutes interval...
Netzwerk Wenn ein Fehler auftritt, wird folgende E-Mail versendet. === Panasonic projector report(ERROR) === Projector Type : PT-VW431DE Serial No : 000000000 ----- check system ----- INTAKE AIR TEMPERATURE EXHAUST AIR TEMPERATURE OPTICS MODULE TEMPERATURE LAMP REMAIN TIME LAMP STATUS...
Seite 74
Netzwerk Seite Passwort ändern Klicken Sie auf [Change password]. 1 Wird verwendet, um die Einstellung von [Administrator] zu ändern. 2 Wird verwendet, um die Einstellung von [User] zu ändern. 3 Wird verwendet, um die Einstellung des Passworts zu ändern. Administratormodus 1 Zeigt das zu ändernde Konto an 2 Eingabefeld Aktueller Benutzername 3 Eingabefeld Aktuelles Passwort...
Seite 75
Netzwerk [CRESTRON RoomView]-Seite Sie können den Projektor überwachen/kontrollieren, indem Sie RoomView verwenden. Um die Bedienseite von RoomView des Websteuerungsbildschirms anzuzeigen, ist der Zugang mit Administratorrechten erforderlich.(Die[CRESTRONRoomView]-SchaltflächewirdnichtaufdemWebsteuerungsbildschirmfür Benutzerrechte angezeigt.) Wenn Sie auf [CRESTRON RoomView] klicken, wird die Bedienseite von RoomView angezeigt. Wenn auf Ihrem Computer Adobe Flash Player nicht installiert ist oder Ihr Browser Flash nicht unterstützt, kann diese Seite nicht angezeigt werden.
Seite 76
Netzwerk [Info]-Seite Klicken Sie auf der Bedienseite auf [Info]. 1 [Projector Name] Zeigt den Namen des Projektors an. 2 [Mac Address] Zeigt die MAC-Adresse an. 3 [Resolution] AnzeigederAuflösungdesProjektors. 4 [Lamp Hours] Zeigt die Lampenbetriebsdauer an (umgewandelter Wert). 5 [Power Status] Zeigt den Betriebszustand an.
Anzeigen LAMP und WARNING Anzeigen LAMP und WARNING Behandlung angezeigter Probleme Wenn ein Problem im Projektor auftritt, weisen die Anzeigen <ON(G)/STANDBY(R)>, <LAMP> und/oder <WARNING> darauf hin. Gehen Sie mit den angegebenen Problemen folgendermaßen um. VORSICHT Bevor Sie Reparaturmaßnahmen ergreifen, folgen Sie bitte dem Vorgang zum Ausschalten, wie unter „Ausschalten des Projektors“ beschrieben.
Austausch Vor dem Austausch der Einheit Wenn Sie Teile warten oder ersetzen, achten Sie darauf, dass die Stromzufuhr ausgeschaltet ist, und ziehen Sie den Æ Netzstecker aus der Steckdose. ( Seite 25, 29) Æ Stellen Sie sicher, dass Sie die Vorgehensweise aus dem Punkt „Projektor ausschalten“ ( Seite 29) beachten, bevor Sie die Stromzufuhr herstellen.
Austausch DieLuftfiltereinheitenbefindensichanderSeiteundderRückseitedesProjektors. Austausch der Luftfiltereinheit (Seite) Entfernen Sie die Luftfilterabdeckung. Öffnen Sie die Filterabdeckung in Richtung des Pfeil in der Abbildung und entfernen Sie sie. Entfernen Sie die Luftfiltereinheit. i) HaltenSiedenKnopfderLuftfiltereinheitundziehenSiesie Luftfilterabdeckung (Seite) in Richtung des Pfeils heraus, dann löst sich das Oberteil der Luftfiltereinheit.
Austausch Lampeneinheit Die Lampeneinheit ist ein Verschleißteil. Sie können die gesamte Nutzungsdauer im Menü Information unter Lamp runtime (Lampenbetriebszeit) auf Seite 59 überprüfen. Wir empfehlen, die Lampeneinheit von einem autorisierten Techniker ersetzen zu lassen. Wenden Sie sich an Ihren Händler. Wenden Sie sich zum Erwerb der Ersatz-Lampeneinheit (ET-LAV200) an Ihren Händler.
Austausch Austauschen der Lampeneinheit VORSICHT: Wenn der Projektor an einer Decke montiert ist, halten Sie Ihr Gesicht beim Arbeiten nicht in die Nähe des Projektors. Bringen Sie die Lampeneinheit und die Lampeneinheit-Abdeckung sicher an. Wenn beim Einbauen der Lampe Schwierigkeiten auftreten, entfernen Sie die Lampe noch einmal, und wiederholen Sie den Versuch. Wenn Sie beim Einbauen der Lampe Gewalt anwenden, kann der Anschluss beschädigt werden.
Austausch Aufsetzen des Objektivdeckels Setzen Sie den Objektivdeckel auf, wenn der Projektor transportiert oder über einen längeren Zeitraum nicht gebraucht wird. Damit die Objektivabdeckung nicht verloren geht, befestigen Sie sie bitte gemäß dem folgenden Schritten mit dem mitgelieferten Band. Führen Sie das dünne Ende des Bands durch das Loch an der Objektivabdeckung.
Fehlerbehebung ÜberprüfenSiefolgendePunkte.AusführlicheInformationenfindenSieaufdenentsprechendenSeiten. Problem Ursache Siehe Seite Das Netzkabel ist möglicherweise nicht richtig angeschlossen. — An der Netzsteckdose liegt keine Spannung an. — Das Gerät schaltet sich Der Schutzschalter wurde ausgelöst. — nicht ein. Leuchtet oder blinkt die <LAMP>-Anzeige, <ON(G)/STANDBY(R)>-Anzeige oder 26, 77 <WARNING>-Anzeige? Die Lampenabdeckung ist nicht richtig angebracht.
Seite 84
Fehlerbehebung Problem Ursache Siehe Seite IstdasHDMI-Kabelfestangeschlossen? Kein Bild von einem Schalten Sie den Projektor und die angeschlossenen Geräte aus. Schalten Sie den — HDMI-Gerät oder Netzschalter des Projektors und des angeschlossenen Geräts aus, und schalten Sie instabiles Bild. dann die Netzschalter wieder ein. WurdeeinnichtunterstütztesSignalkabelangeschlossen? 92-95 Setzen Sie den Tonkanal des angeschlossenen Geräts auf Linear-PCM.
„11 12 13 21 22 23 31 32“ NAME? Abfrage des Projektornamens Der unter [Projektorname] im Menü [Netzwerk] festgelegte Name. INF1? Abfrage des Herstellernamens Gibt „Panasonic“ an. INF2? Abfrage der Modellbezeichnung Geben Sie den Modellnamen entweder mit „VW431DE“. INF0? Abfrage sonstiger Informationen Gibt weitere Informationen, beispielsweise die Versionsnummer an.
„xxxxxx:yyyyy:zzzzzzzz“ xxxxxx: Administratorrechte-Benutzername für WEB-STEUERUNG (Standardbenutzername ist „admin1“) yyyyy: Passwort vom oben genanntem Administratorrechte-Benutzer (Standardpasswort ist „panasonic“) zzzzzzzz: 8-Byte Zufallszahl, die in Schritt 2 erhalten wurde Befehl-Übertragungverfahren Führen Sie die Übertragung aus, indem Sie das folgende Befehlsformat benutzen.
Seite 87
Technische Informationen Wenn in WEB-Steuerung das Passwort für Administratorrechte nicht eingestellt ist (kein Sicherheitsmodus) Verbindungsmethode Suchen Sie die IP-Adresse und Port-Nummer (Ausgangswert = 1 024) des Projektors und fordern Sie die Verbindung zum Projektor an. Entnehmen Sie die IP-Adresse dem Menü-Bildschirm des Projektors und die Port-Nummer der WEB-Steuerseite. IP address: AbzufragenimHAUPTMENÜ→[Netzwerk]→[Netzwerkstatus] Port-Nr.:...
Technische Informationen Serieller Anschluss DerserielleAnschlussimBuchsenbereichdesProjektorsentsprichtderSchnittstellenspezifikationRS-232C.Damitkannder Projektor über einen Computer, der mit diesem Anschluss verbunden ist, gesteuert werden. Anschluss Anschlüsse am Projektor Computer D-Sub-Buchse, 9-polig (Frau) Kommunikationskabel D-Sub-Stecker, 9-polig (Mann) Stiftzuweisungen und Signalnamen D-Sub-Buchse, 9-polig (Frau) Stiftnr. Signalname Inhalt Außenansicht — Übertragene Daten Empfangene Daten —...
Technische Informationen Grundformat Die Übertragung beginnt mit STX und wird dann mit, dem Befehl, dem Parameter und schließlich ETX fortgesetzt. Fügen Sie je nach Befehl die entsprechenden Parameter hinzu. Doppelpunkt (1 Byte) Parameter 3 Befehlszeichen Ende Start (Länge nicht festgelegt) (3 Byte) (1 Byte) (1 Byte)
Seite 90
Technische Informationen Kabelspezifikationen [Bei Anschluss an einen PC] Computer (DTE Projektor Spezifikationen) Steuerungsbefehle Bei der Bedienung des Projektors über einen Computer stehen folgende Befehle zur Verfügung: [Projektor-Steuerbefehl] Befehl Bedeutung Bemerkungen Stromzufuhr [EIN] Stromversorgung [AUS] (Parameter) VID = Video SVD = S -Video RG1 = Computer 1 (RGB) Eingangswahl RG2 = Computer 2 (RGB)
Technische Informationen Liste der kompatiblen Signale Die folgende Tabelle gibt die mit den Projektoren kompatiblen Signaltypen an. Format : V = VIDEO, S = S-VIDEO, C = COMPUTER, Y = YP , H = HDMI Abtastfrequenz Anzeigeauflösung Pixelfrequenz Modus Bildqualität * B in B * Format (Punkte)
Seite 93
Technische Informationen Abtastfrequenz Anzeigeauflösung Pixelfrequenz Modus Bildqualität * B in B * Format (Punkte) (MHz) H (kHz) V (Hz) 44,000 54,580 59,129 46,900 58,200 63,030 47,000 58,300 61,664 48,360 60,000 65,000 48,500 60,020 65,179 56,476 70,070 75,000 1 024 x 768 58,030 72,000 74,745...
Seite 94
Technische Informationen Abtastfrequenz Anzeigeauflösung Pixelfrequenz Modus Bildqualität * B in B * Format (Punkte) (MHz) H (kHz) V (Hz) 47,776 59,870 79,500 55,993 69,991 94,964 1 280 x 768 57,675 72,004 97,817 60,289 74,893 102,250 68,633 84,837 117,500 41,200 50,000 68,557 49,702 59,810...
Seite 95
Technische Informationen Abtastfrequenz Anzeigeauflösung Pixelfrequenz Modus Bildqualität * B in B * Format (Punkte) (MHz) H (kHz) V (Hz) 47,700 60,000 86,670 1 360 x 768 56,160 72,000 100,190 48,360 60,000 86,670 1 366 x 768 46,500 50,000 67,400 1 376 x 768 48,360 60,000 86,670...
Technische Angaben Modellnr. PT-VW431DE Stromversorgung AC100 V - 240 V 50 Hz/ 60 Hz 100 V - 240 V 4,0 A - 1,6 A 365 W Wenn der [Stand-by-Modus] in [Einstellung] auf [Eco] gesetzt ist: 0,3 W Leistungsaufnahme Wenn [Stand-by-Modus] von [Einstellung] auf [Netzwerk] gesetzt ist: 12,5 W...
Seite 97
Informationen zu Doppelkabeltransmittern anderer Hersteller, die für den Betrieb mit dem DIGITAL LINK kompatiblenProjektorgeprüftwurden,findenSieaufderPanasonic-Website(http://panasonic.net/avc/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden. Bei Betriebs- oder Leistungsprobleme, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
Sicherheitsregeln betreffend Aufhängevorrichtung Technische Angaben Abmessungen <Gerät: mm (zoll)> 379,0 (14,92") Tatsächliche Abmessungen können abweichen. Sicherheitsregeln betreffend Aufhängevorrichtung AufhängevorrichtungenmüssenvoneinemqualifiziertenFachmanninstalliertwerden. Auch wenn die Garantieperiode noch nicht zu Ende ist, übernimmt der Hersteller keine Verantwortung für Risiken und Schäden, die aus der Verwendung von unsachgemäßen Deckenhalterungen bzw. aus den Umgebungsbedingungen entstehen.
Index Format Bild ........47 Andere Anschlüsse ......91 Rauschunterdrückung ....46 FREEZE .........32 Anschlussbeispiel ......24 RS232C ..........58 Für Component-Eingang ....39 Anschluss des Netzkabels....25 Rückpro..........49 Für Computereingang.....38 Anschlüsse auf der Rückseite ..18 Für Video- und S-Video-Eingang ..39 Anzeige...........52 Schärfe ...........46 Aufsetzen des Objektivdeckels..82 Seitenverhältnis ......49 Gamma ...........46 Ausschalten des Projektors ....29...
