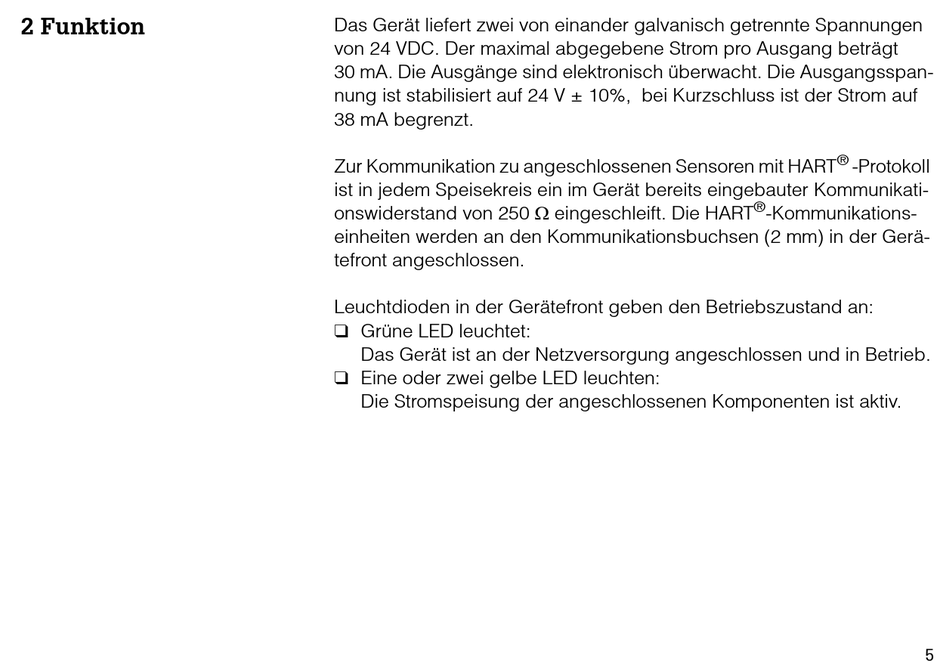

2 Funktion
Das Gerät liefert zwei von einander galvanisch getrennte Spannungen
von 24 VDC. Der maximal abgegebene Strom pro Ausgang beträgt
30 mA. Die Ausgänge sind elektronisch überwacht. Die Ausgangsspan-
nung ist stabilisiert auf 24 V ± 10%, bei Kurzschluss ist der Strom auf
38 mA begrenzt.
Zur Kommunikation zu angeschlossenen Sensoren mit HART
ist in jedem Speisekreis ein im Gerät bereits eingebauter Kommunikati-
onswiderstand von 250 W eingeschleift. Die HART
einheiten werden an den Kommunikationsbuchsen (2 mm) in der Gerä-
tefront angeschlossen.
Leuchtdioden in der Gerätefront geben den Betriebszustand an:
Grüne LED leuchtet:
Das Gerät ist an der Netzversorgung angeschlossen und in Betrieb.
Eine oder zwei gelbe LED leuchten:
Die Stromspeisung der angeschlossenen Komponenten ist aktiv.
®
-Protokoll
®
-Kommunikations-
5
