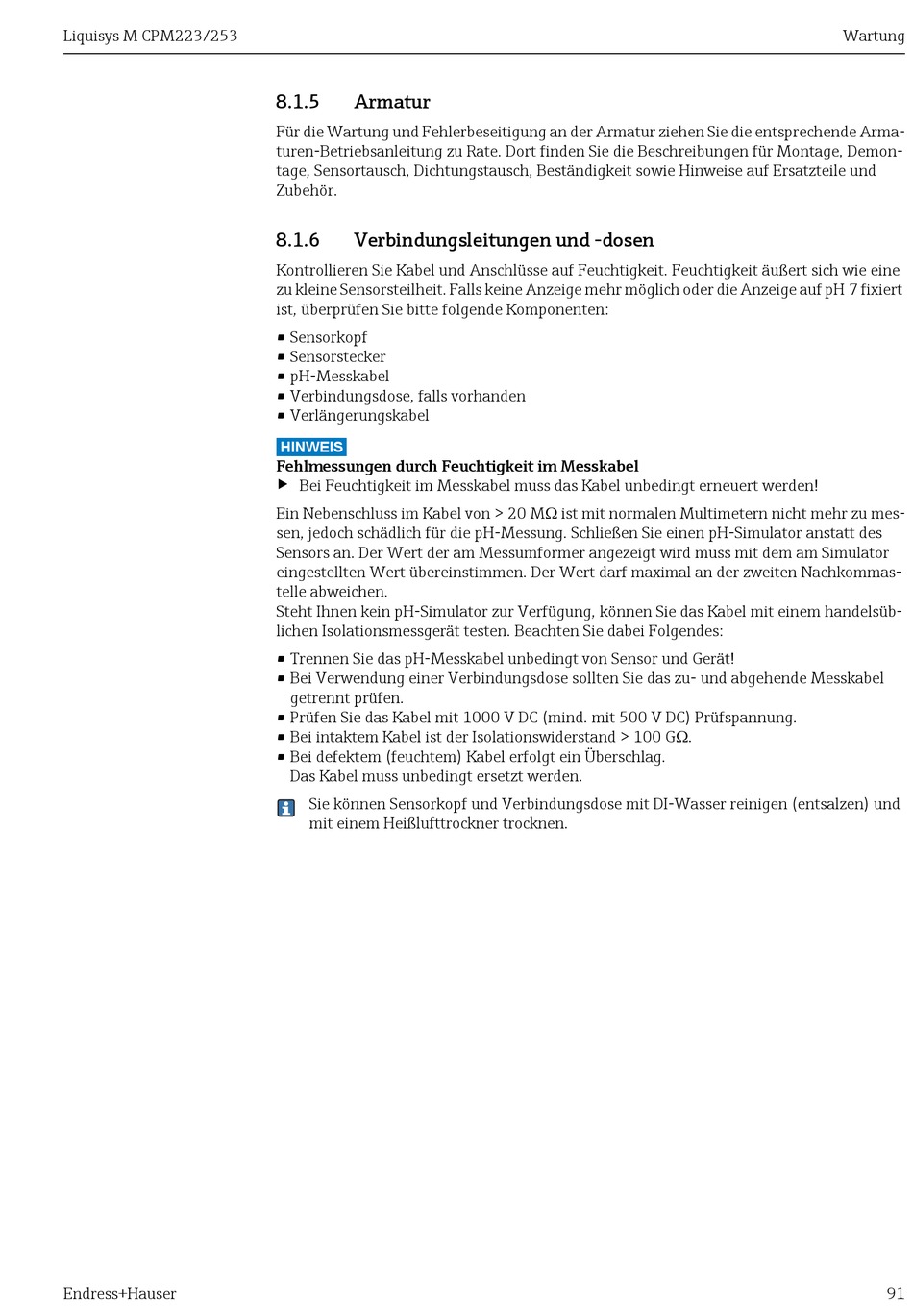

8.1.5

Armatur

Für die Wartung und Fehlerbeseitigung an der Armatur ziehen Sie die entsprechende Arma-
turen-Betriebsanleitung zu Rate. Dort finden Sie die Beschreibungen für Montage, Demon-
tage, Sensortausch, Dichtungstausch, Beständigkeit sowie Hinweise auf Ersatzteile und
Zubehör.
8.1.6

Verbindungsleitungen und -dosen

Kontrollieren Sie Kabel und Anschlüsse auf Feuchtigkeit. Feuchtigkeit äußert sich wie eine
zu kleine Sensorsteilheit. Falls keine Anzeige mehr möglich oder die Anzeige auf pH 7 fixiert
ist, überprüfen Sie bitte folgende Komponenten:
• Sensorkopf
• Sensorstecker
• pH-Messkabel
• Verbindungsdose, falls vorhanden
• Verlängerungskabel
HINWEIS
Fehlmessungen durch Feuchtigkeit im Messkabel
‣
Bei Feuchtigkeit im Messkabel muss das Kabel unbedingt erneuert werden!
Ein Nebenschluss im Kabel von > 20 M ist mit normalen Multimetern nicht mehr zu mes-
sen, jedoch schädlich für die pH-Messung. Schließen Sie einen pH-Simulator anstatt des
Sensors an. Der Wert der am Messumformer angezeigt wird muss mit dem am Simulator
eingestellten Wert übereinstimmen. Der Wert darf maximal an der zweiten Nachkommas-
telle abweichen.
Steht Ihnen kein pH-Simulator zur Verfügung, können Sie das Kabel mit einem handelsüb-
lichen Isolationsmessgerät testen. Beachten Sie dabei Folgendes:
• Trennen Sie das pH-Messkabel unbedingt von Sensor und Gerät!
• Bei Verwendung einer Verbindungsdose sollten Sie das zu- und abgehende Messkabel
getrennt prüfen.
• Prüfen Sie das Kabel mit 1000 V DC (mind. mit 500 V DC) Prüfspannung.
• Bei intaktem Kabel ist der Isolationswiderstand > 100 G.
• Bei defektem (feuchtem) Kabel erfolgt ein Überschlag.
Das Kabel muss unbedingt ersetzt werden.
Sie können Sensorkopf und Verbindungsdose mit DI-Wasser reinigen (entsalzen) und
mit einem Heißlufttrockner trocknen.
