5.3
Reflektoren montieren
Stellar und Stout benötigen jeweils einen weißen vorderen Reflektor unter dem Frontlicht und einen rückwärtig ausgerichteten roten
Reflektor an der Sattelstütze. Die Reifen sind mit Reflexstreifen ausgestattet.
5.3.1 Anbringen des hinteren Reflektors
1. Der weiße Reflektor unter dem Frontlicht wird ab Werk angebracht.
2. Schiebe den roten Reflektor in den entsprechenden Halter.
3. Platziere den Halter mit der Klemme um die Sattelstütze und schraube es handfest mit Kreuzschlitz-Schraubendreher fest.
5.4 Zubehör verwenden
5.4.1 Anhänger-Adapter (optional)
Zulässige maximale Beladung des Anhängers gemäß
Bedienungsanleitung des Herstellers beachten und einhalten.
Zulässiges Gesamtgewicht des Pedelecs mit Anhänger
beachten und einhalten.

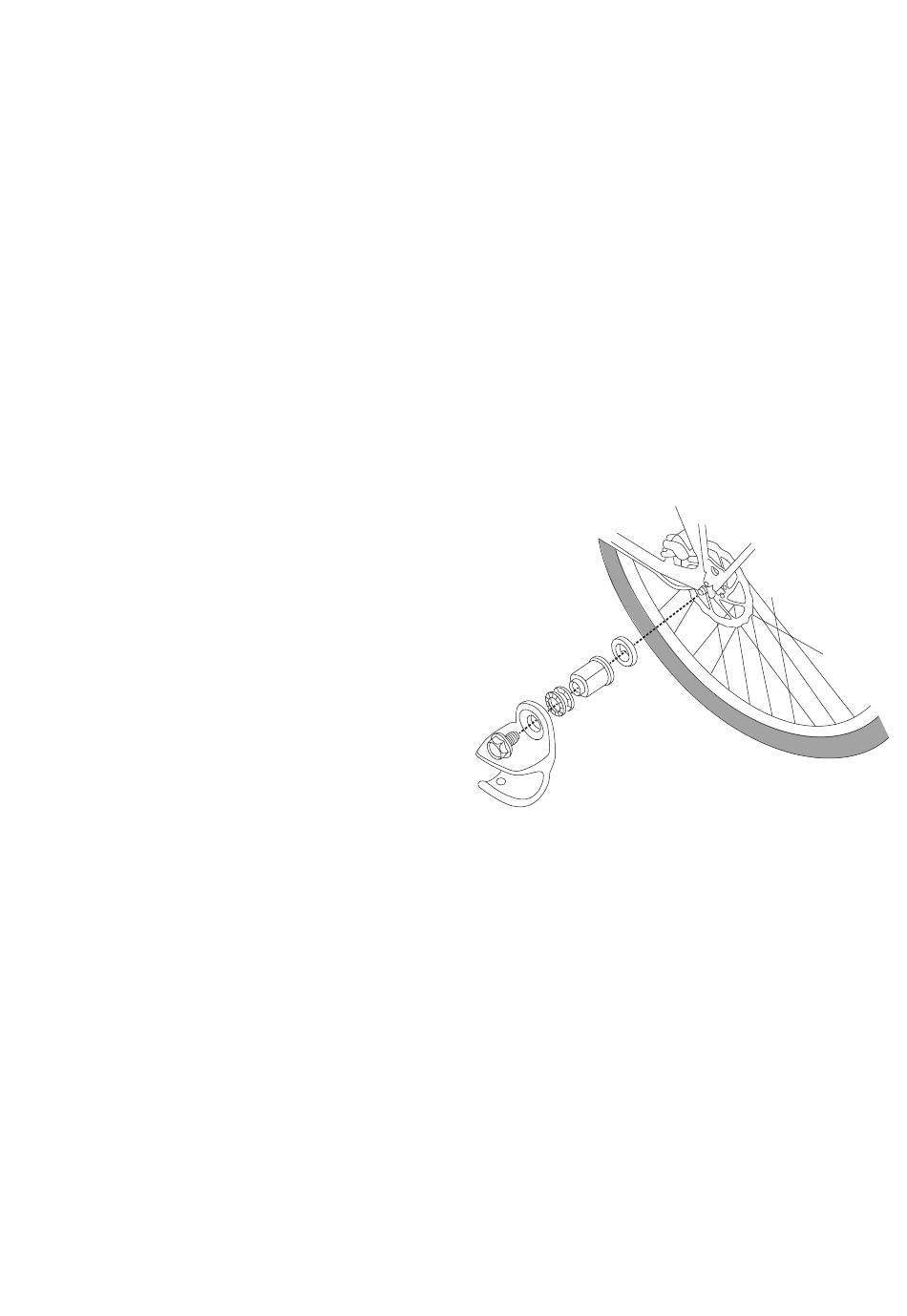

Anhänger-Adapter montieren
1. Mutter von der linken Seite des hinteren Ausfallendes entfernen.
y Dabei nicht die schwarze Unterlegscheibe vom Ausfallende
entfernen: Die Unterlegscheibe muss auf der Achse bleiben.
2. Anhänger-Adapter an der Achse mit einem
15-mm-Schraubenschlüssel befestigen.
3. Sicherstellen, dass der Adapter richtig befestigt ist.
4. Die oberste Schraube auf dem Anhänger-Adapter
mit einem 13-mm-Schraubenschlüssel entfernen.
y Beide Unterlegscheiben bleiben, so wie sie sind, auf dem
Anhänger-Adapter liegen. Die fein-geriffelte Verzahnung
zeigt nach außen, die groben Zähne greifen ineinander.
5. Die vom Hersteller des Anhängers mitgelieferte fahrradseitige
Achskupplung, zusammen mit der Schraube,
auf dem Anhänger-Adapter installieren.
y Halte die Kupplung sicher am Platz beim Festziehen
der Schraube.
Anhänger an Achskupplung anschließen
1. Pedelec mit ausgeklapptem Seitenständer abstellen.
2. Anhänger wie in Bedienungsanleitung zum Anhänger
beschrieben an die Achskupplung anschließen.
23
Montage
Ampler – Stellar/Stout
