5.2

Pedale montieren

ACHTUNG
Falsch montierte Pedale!
Wenn bei der Montage rechte und linke Pedale verwechselt werden, können die Gewinde beschädigt werden.
Die Fahrstabilität kann durch sich lockernde Pedale beeinträchtigt werden.
Schäden an den Gewinden der Kurbel und Pedale!
Wenn sich die Pedale bei der Montage nur schwergängig ins Gewinde der Kurbel eindrehen lassen,
können die Gewinde beschädigt werden.
 Richtige Zuordnung der rechten und linken Pedale prüfen.
 Das linke Pedal besitzt ein Linksgewinde.
 Pedale zuerst nur von Hand ins Gewinde eindrehen.

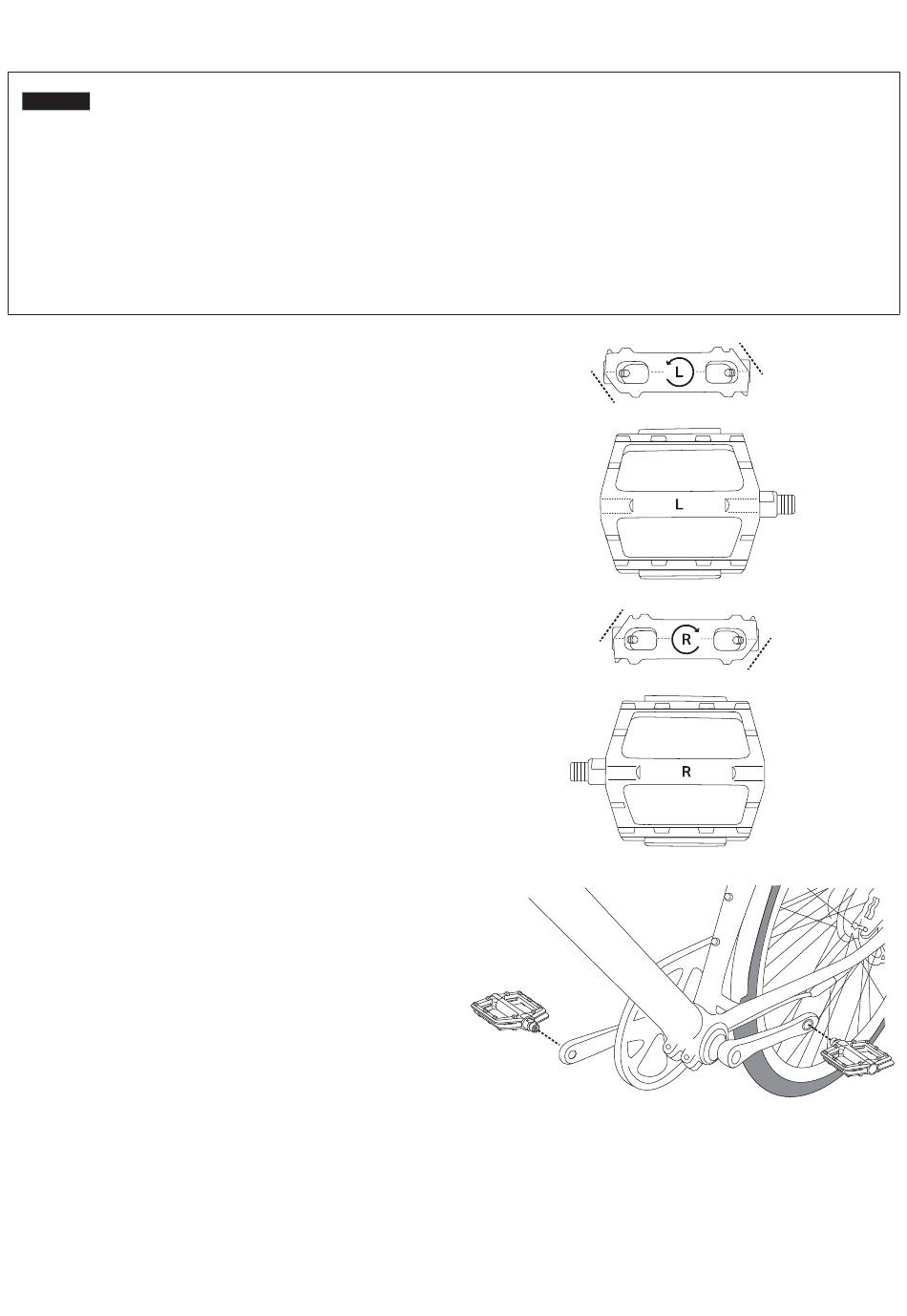

Die Pedale sind mit R (rechts) und L (links) markiert.
Dies bezieht sich auf die Fahrtrichtung. Die Ausrichtung
der Ecken in der Seitenansicht zeigt an, auf welcher Seite
das Pedal montiert wird.
y Das R-Pedal wird an die Antriebsseite mit der Kette montiert.
y Das L-Pedal wird an die Seite mit der Ladebuchse montiert.
1. Platziere das entsprechende Pedal auf jede Seite der Kurbel.
2. Schraube die Pedale ein . Drehe die ersten Umdrehungen
von Hand ein. Achte darauf, dass das mit L markierte Pedal
ein Linksgewinde besitzt und daher gegen den Uhrzeigersinn
eingeschraubt werden muss.
y Dabei das Gewinde gerade ansetzen, beim Eindrehen
nicht schief stellen
y Wenn das Eindrehen schwergängig oder gar nicht geht:
Prüfen, ob das richtige Pedal für die Pedalseite
ausgewählt ist. Prüfen, ob das Gewinde beim Eindrehen
schief angesetzt wurde.
3. Wenn die ersten Gewindegänge eingedreht sind:
6-mm-Innensechskantschlüssel durch das Gewinde
im Kurbelarm führen und Pedale handfest anziehen.
y Ein Widerstand sollte erst am Ende des Gewindes
spürbar sein.
y Man kann auch einen flachen 15 mm Maulschlüssel zum
Festschrauben der Pedale verwenden
(nicht im Lieferumfang enthalten).
Ampler – Stellar/Stout Montage 22
