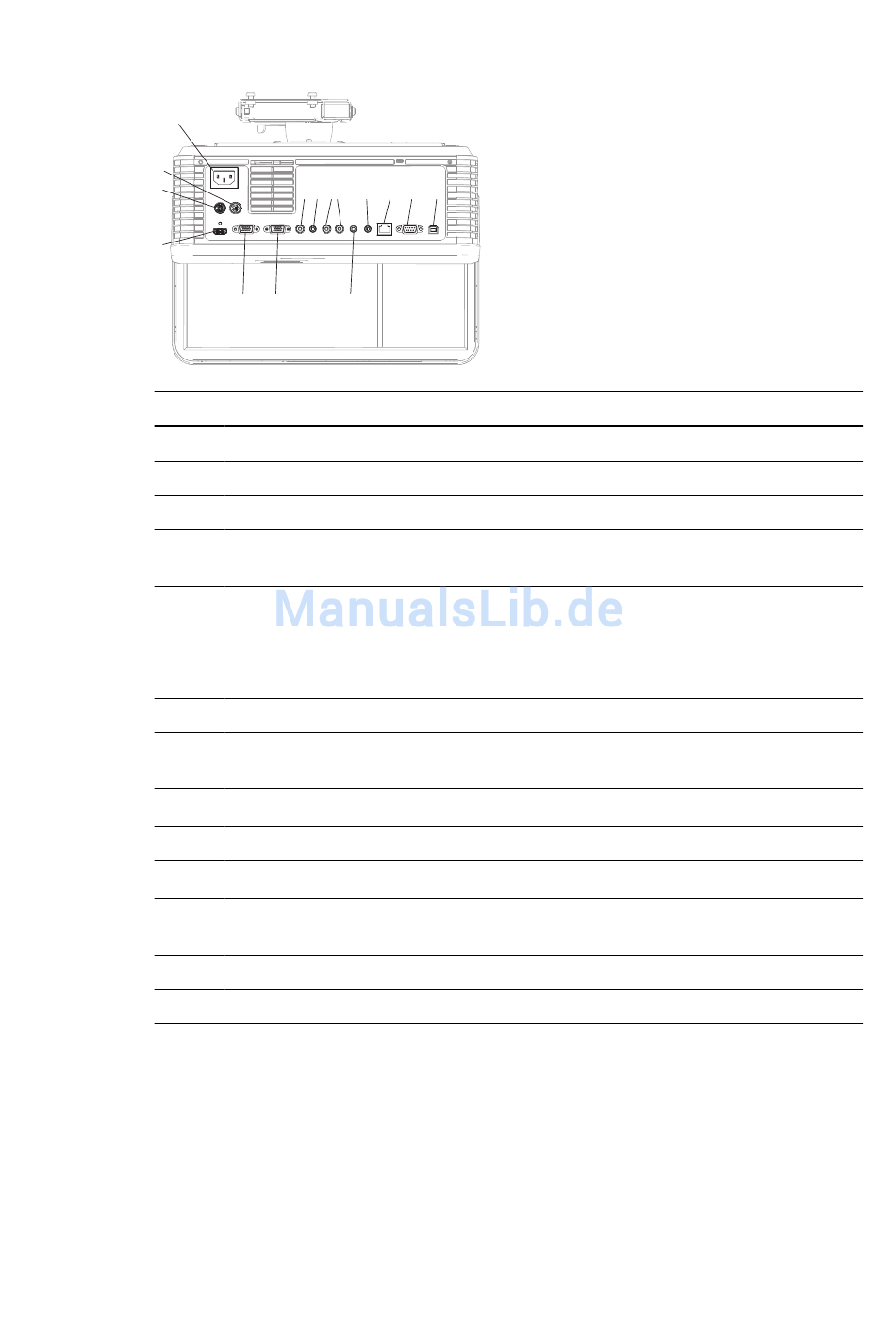

K A P I T E L 3
Verwenden des Interactive Whiteboard Systems
1
2
3
7
8 9
4
5
6
Nr.
Steckverbinder
1
Stromversorgung
2
7-pol. Mini-DIN
3
4-pol. Mini-DIN 5V/2A-Netzausgang
4
HDMI-Eingang
5
DB15F (DE-15F) RGB-VGA-
Videoeingang (VGA 1)
6
DB15F (DE-15F) RGB-VGA-
Videoausgang (VGA Out)
7
RCA-Composite-Videoeingang
8
3,5-mm-Telefonbuchsen-Audio-Eingang
(×2)
9
Linker und rechter RCA-Audioeingang
10
3,5-mm-Telefonbuchsen-Audio-Ausgang
11
3,5-mm-Telefonbuchsen-Mikrofon
12
RJ45 (8P8C)
13
DB9F (DE-9F) RS-232
14
USB B
22
11 12
13 14
10
Verbinden mit:
Netzstromversorgung
[Nicht verwendet]
[Nicht verwendet]
High-Definition-Video- und Audioquelle
(nicht im Lieferumfang enthalten)
Primärcomputer (nicht mitgeliefert)
Sekundärdisplay (nicht mitgeliefert)
Audioquellen, die primären und
sekundären Computern zugewiesen sind
Audioquelle (nicht mitgeliefert)
Lautsprecher (nicht mitgeliefert)
Mikrofon (nicht mitgeliefert)
Netzwerk (für das Internetseiten-
Management und den SNMP-Zugriff)
Computer (nur für den Service-Zugriff)
