Auswechseln des Timers

Von einen Defekt des Timers müssen Sie ausgehen, wenn trotz vorhandener Netzspan-
nung und eingeschaltetem mittleren Schalter auf dem Anschlusskasten das Display
des Timers keine Anzeige bringt oder das Relais für die Pumpe nicht wie programmiert
schaltet.
Warnung!
Schalten Sie vor dem Austausch des Timers unbedingt die bauseitige Sicherung für die
komplette Anlage aus.
1. Lösen Sie alle Adern von den Klemmen am Timer.
2. Der Timer ist auf einer Hutschiene montiert.
Lösen Sie den Timer durch Ziehen einer Lasche auf seiner Unterseite mit einem
Schraubendreher von der Hutschiene.
3. Schieben Sie den neuen Timer einfach auf die Hutschiene auf.
4. Schließen Sie den neuen Timer an (s. Kapitel "Anzeige und Bedienelemente").
7.2.4 Reinigen und Austauschen der Rückschlagventile
Kristalline Ablagerungen auf dem Kugelsitz der Rückschlagventile beeinträchtigen die
Förderleistung der Membranpumpe.
Das Spülen des Filtratschlauches zwischen Kontrollbox und Messgerät(en) soll auch
diese Ablagerungen beseitigen.
Wenn die Pumpe nach dem Spülen und bei 100% Taktfrequenz und 100% Hublänge
immer noch nicht richtig fördert, müssen Sie die Ventile ausbauen, reinigen und ggf.
Teile wechseln.
1
2
4
5

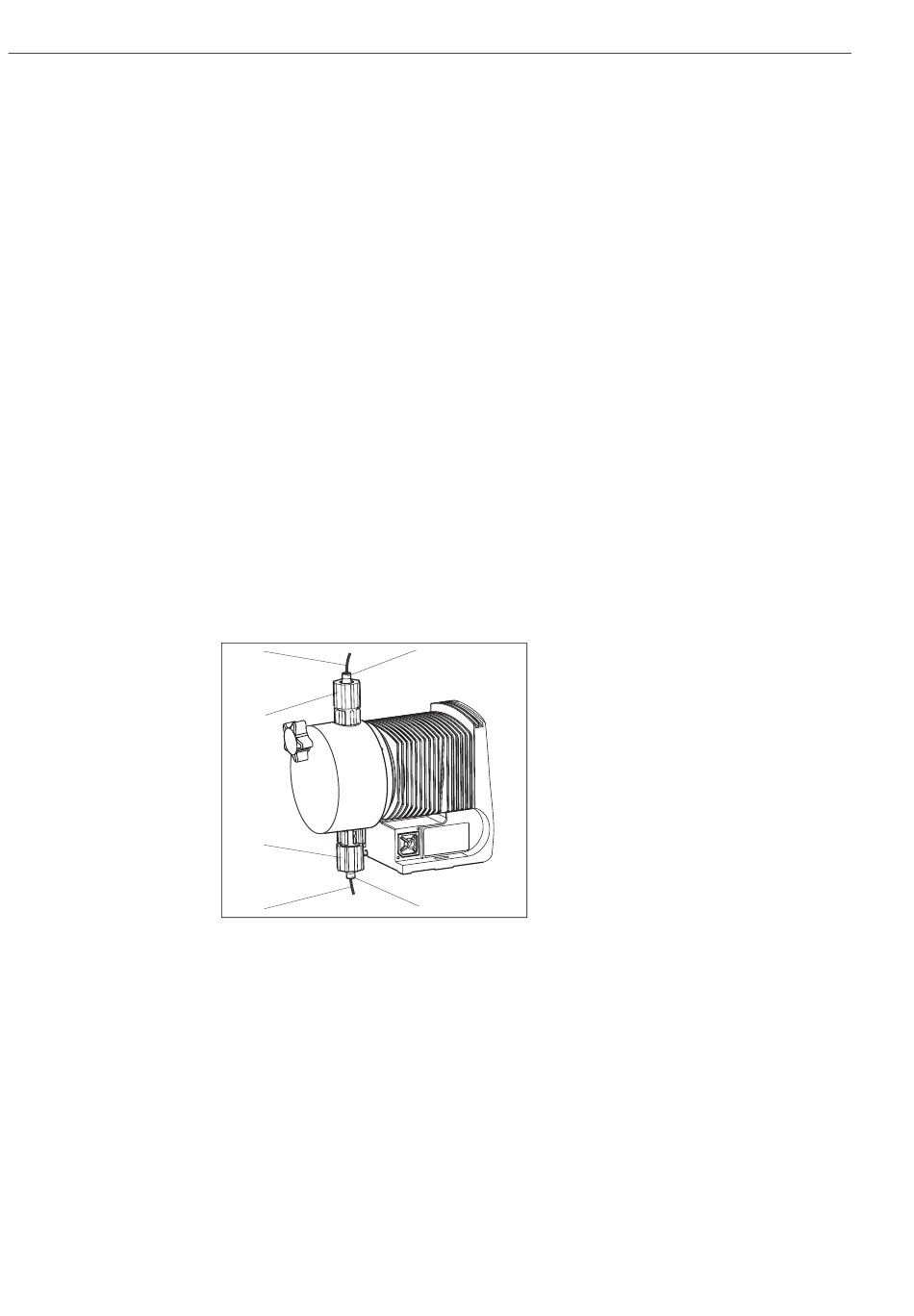

Abb. 18: Ventile der Membranpumpe
1 Filtratschlauch Druckventil
2 Überwurfmutter Druckventil
3 Steckverbinder Druckventil
4 Überwurfmutter Saugventil
5 Filtratschlauch Saugventil
6 Steckverbinder Saugventil
Hinweis!
• Druck- und Saugventil sind unterschiedlich. Zerlegen und reinigen Sie daher die Ven-
tile nacheinander, nicht gleichzeitig. So vermeiden Sie Verwechslungen.
• Verwenden Sie nur Original-Ersatzteile.
1. Schalten Sie die Steuerung aus.
3
2. Trennen Sie die Filtratschläuche
(Abb. 18, Pos. 1 und 5) von den Steck-
verbindern (Pos. 3 und 6) der Pumpe.
3. Lösen Sie die Überwurfmuttern (Pos. 2
und 4) samt Steckverbindern von den
Ventilen.
6
C07-CAT430xx-03-14-00-xx-001.eps
