Montage
"
"
14
Filtratleitung zu den Filterelementen
Falls die Filtratleitung zu den Filterelementen nicht bereits ab Werk angeschlossen ist,
gehen Sie folgendermaßen vor:
1.
Schieben Sie die aus der Filtratleitung herausstehenden Filtratschläuche (ein oder
zwei, je nach Ausführung) und die Zuleitung des Heizkabels durch die
Pg-Verschraubung (Abb. 10, Pos. 8). Schieben Sie den Spiralschlauch so weit in
die Pg-Verschraubung, dass dieser innen bündig sitzt und ziehen Sie die Ver-
schraubung anschließend fest.
2.
Schneiden Sie die Filtratschläuche so zu, dass Sie diese bequem in die Steckver-
binder des Y-Stückes (Pos. 10) einschieben können.
Filtratleitung zu den Messgeräten
Die Filtratleitung zu den Messgeräten besteht aus einem Spiralmantelschlauch, zwei
dünnen Filtratschläuchen und, je nach Bestellumfang, einem Heizband.
Im Spiralmantelschlauch liegen zwei Schläuche für den Probentransport:
• PTFE-Schlauch 1,5/3 mm (Standard)
• PE-Schlauch 2/4 mm (Reserve).
Achtung!
Verlegen Sie Schlauchleitungen frostgeschützt, möglichst in unterirdischen Kabel-
kanälen. Achten Sie darauf, dass Sie den Schlauch nicht überdehnen.
Heizband bis 20 m und > 20 m, Anschluss in der Kontrollbox:
Falls die Schläuche und das Heizband nicht bereits ab Werk angeschlossen sind,
gehen Sie folgendermaßen vor:
1.
Entfernen Sie den Stecker vom Zuleitungskabel des Thermoschalters mit einem
Seitenschneider.
2.
Lösen Sie die Mutter der Pg-Verschraubung vom Ende des Spiralschlauches.
3.
Ziehen Sie erst den dünnen Filtratschlauch und dann den Thermoschalter
inkl. dessen Zuleitung durch die Mutter.
4.
Führen Sie alle Schlauchenden und den Thermoschalter durch die Bohrung in die
Kontrollbox.
5.
Stecken Sie die Pg-Verschraubung in die Bohrung und schrauben Sie die Mutter
fest auf.
6.
Entfernen Sie den Schaumstoffstopfen aus dem Rohrstutzen. Schieben Sie
anschließend den Thermoschalter so hinein, dass das Ende des Heizbandes oben
und das Zuleitungskabel unten ist (s. Abb. 11).
7.
Schieben Sie den Schaumstoffstopfen über den Thermoschalter in den Rohrstut-
zen hinein.
Achtung!
Im Rohrstutzen befindet sich bereits der Mikrothermostat (Pos. 4) für die Gehäusehei-
zung. Hantieren Sie daher vorsichtig, da die Platzverhältnisse eng sind.
1
2
3
4

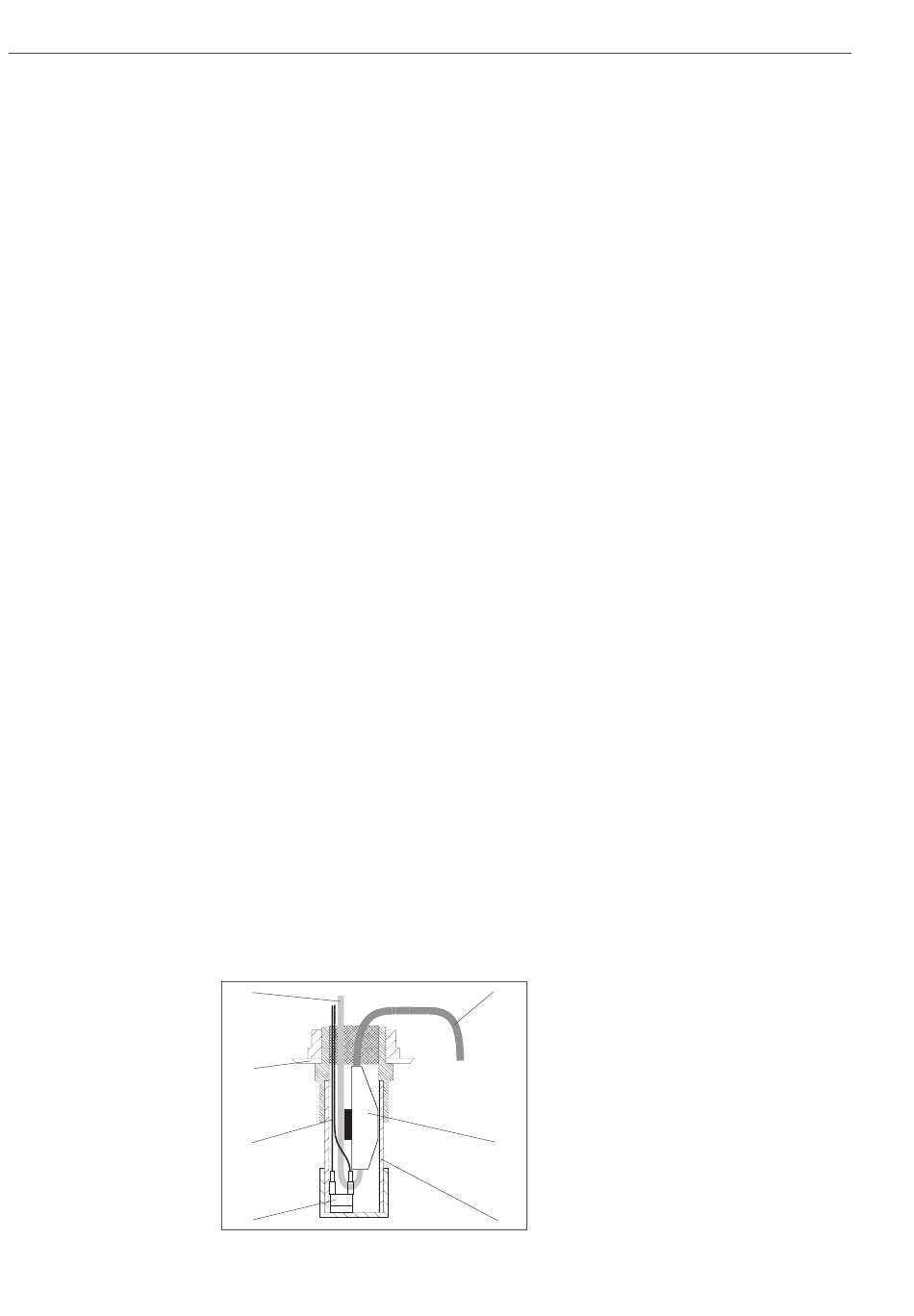

Abb. 11: Rohrstutzen
1
5
2
3
4
5
6
7
6
7
C07-CAT430xx-11-14-00-xx-005.eps
StamoClean CAT 430
Netzkabel für Heizband 230 V
Boden Kontrollbox
Doppellitze 24 V
Mikrothermostat 24 V
Heizband 230 V
Thermoschalter (orange)
Rohrstutzen
Endress+Hauser
