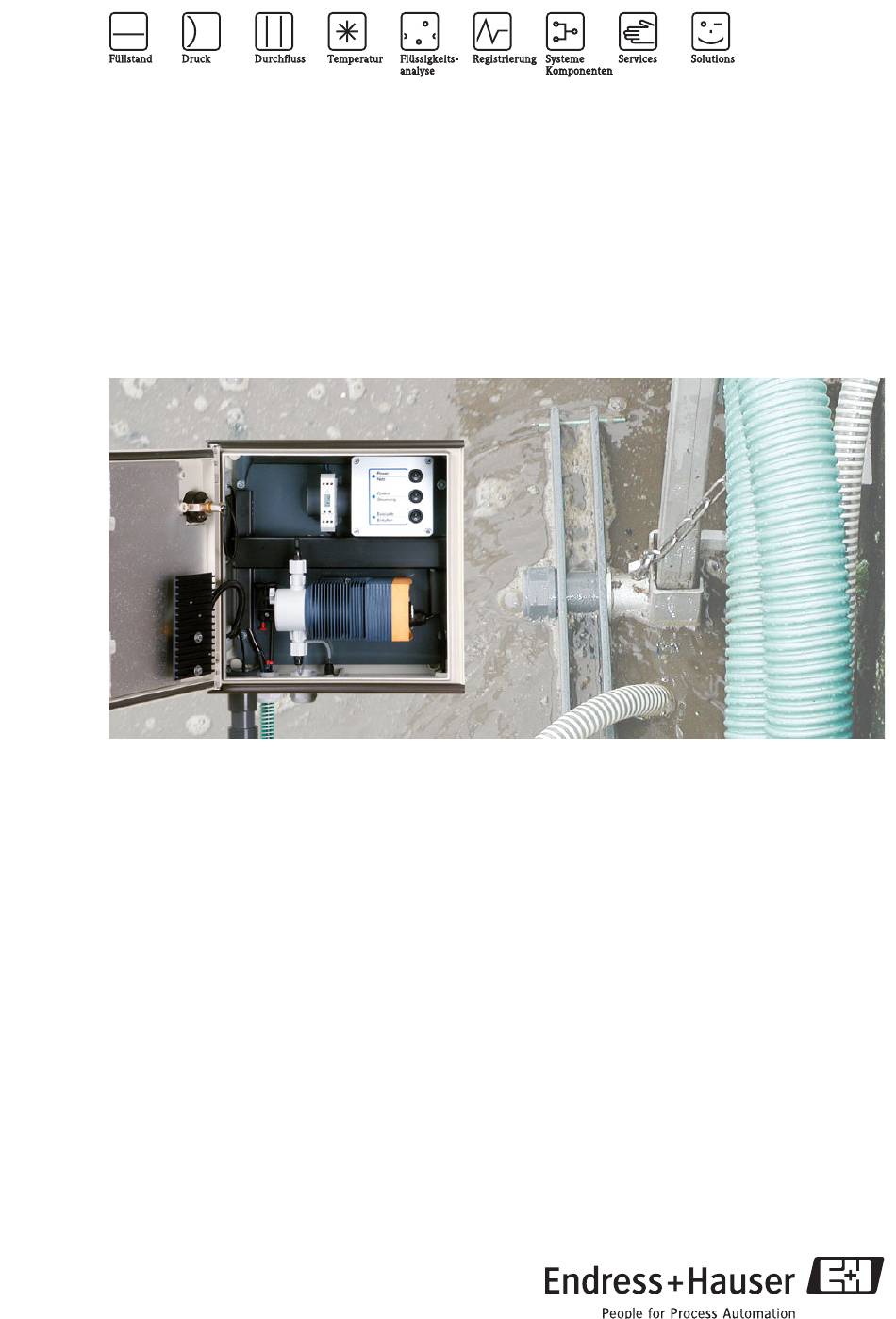

Technische Information
Stamoclean CAT430
Mikro/Ultrafiltrationssystem
Langzeitstabile Membranfilter für den Eintauchbetrieb im
Belebungsbecken oder im Ablauf von Kläranlagen
Anwendungsbereich
CAT430 ist ein patentiertes Ultrafiltrationssystem für Prozess-
geräte in Kläranlagen. Es kann für alle Endress+Hauser Analy-
satoren verwendet werden.
CAT430 transportiert klare Probe vom Belebungsbecken zu
den Messgeräten. Die Installation kostspieliger Pumpen im
Belebungsbecken wird überflüssig.
Anwendungsbereiche sind:
• Im Belebungsbecken
• Ablauf von Kläranlagen
TI338C/07/de/02.07
Nr. 51508728
Ihre Vorteile
• Ultrafiltration ohne die Nachteile einer konventionellen
Ultrafiltration
• Keine zusätzliche Pumpe notwendig
• Minimaler Energieaufwand
• Minimaler Wartungsaufwand
• Filtratmenge durch Anzahl der Filterelemente optimierbar
• Minimales Totvolumen. Sie messen den aktuellen Wert.
• Große Übertragungswege bis 100 m (330 ft)
• Reinigung ohne Chemikalien
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Stamoclean CAT430
Inhaltszusammenfassung für Endress+Hauser Stamoclean CAT430
- Seite 1 Anwendungsbereich Ihre Vorteile CAT430 ist ein patentiertes Ultrafiltrationssystem für Prozess- • Ultrafiltration ohne die Nachteile einer konventionellen geräte in Kläranlagen. Es kann für alle Endress+Hauser Analy- Ultrafiltration satoren verwendet werden. • Keine zusätzliche Pumpe notwendig CAT430 transportiert klare Probe vom Belebungsbecken zu •...
-
Seite 2: Arbeitsweise Und Systemaufbau
Stamoclean CAT430 Arbeitsweise und Systemaufbau Arbeitsweise Kernstück des Systems ist ein flächiges Membranfilterelement, das direkt im Abwasserbecken oder -gerinne aufgehängt wird. In einer Kontrollbox am Beckenrand ist eine Pumpe untergebracht, die durch einen dünnen PE-Schlauch mit dem Filterelement verbunden ist. Die Pumpe erzeugt zwischen Membran und Trägerplatte des Filterelementes einen Unterdruck, der einen Durchtritt des Filtrates durch die Filtermembran bewirkt. -
Seite 3: Elektrischer Anschluss
Stamoclean CAT430 Ausführung mit Membranpumpe Eine vollständige Messeinrichtung besteht aus: • einem Filtersystem CAT430 • einem Vorlagegefäß • einem Analysator CA71xx Optional kann auch ein Sensor mit Durchflussarmatur in die Messeinrichtung integriert werden (nur extern, nicht im Gehäuse installiert). Bei Verwendung einer Armatur mit geringem Totvolumen und Strömungswiderstand (s. Zubehör), kann der Sensor mit der Zulaufleitung des Analysators in Reihe geschaltet werden. - Seite 4 Stamoclean CAT430 Klemmenbelegung Steuereinheit 13 14 15 21 22 25 26 10 11 12 16 17 18 PROG. RESET a0007147 Klemmenblock der Steuereinheit (in der Kontrollbox) Steuerung Schlauchheizung 24 V Heizband (Saugseite der Pumpe) (Förderseite der Pumpe) Thermoschalter 24 V Pumpe Gehäuseheizung...
-
Seite 5: Leistungsmerkmale
Stamoclean CAT430 Leistungsmerkmale Filtratmenge Schlauchpumpenausführungen (Saugseite der Pumpe) ca. 250 ml/h (0,07 gal/hr) je Filterelement Membranpumpenausführungen ca. 450 ml/h (0,12 gal/hr) je Filterelement Transportstrecke zum Schlauchpumpenausführungen Analysator max. 20 m (66 ft) ohne zusätzliche Druckluft max. 100 m (330 ft) mit zusätzlicher Druckluft Membranpumpenausführungen... - Seite 6 Stamoclean CAT430 CAT430-A1A*A4A: Gehäuse zur zusätzlichen Aufnahme eines Sensors CNS70/CSS70 PROG. RESET a0007379 Gehäuse zur zusätzlichen Aufnahme eines CNS70/CSS70-Sensors Gehäuseheizung Pg-Verschraubung zum Netzanschluss Kabelkanal Pg-Verschraubung für Messkabel Sensor Schlauchpumpe Pg-Verschraubung und Filtratleitung von Filter Timer Rohrstutzen mit Mikrothermostat f. Gehäuseheizung...
- Seite 7 Stamoclean CAT430 Ausführungen mit Membranpumpe a0007149 Kontrollbox Manometer Pg-Verschraubung und Filtratleitung von Filter Kabelkanal Rohrstutzen mit Mikrothermostat f. Gehäuseheizung Entlüftungsschraube Y-Steckverbinder Timer Gehäuseheizung Steuereinheit (Anschlusskasten innen) Membranpumpe Pg-Verschraubung zum Netzanschluss Entlüftungsdurchführung Durchführung und Probenleitung z. Analysator Filterelemente Filtratleitung zur Pumpe T-Stück...
-
Seite 8: Umgebungsbedingungen
Stamoclean CAT430 a0007152 a0007153 Halterung Filterelement für Gerinne Halterung Filterelement für Becken Wandbefestigung, Flachstahl 30 x 8 mm Kappe G1 (1,18 x 0,31") Flachdichtung 48 x 33 x 2 mm (1,89 x 1,30 x 0,08") Rechteckrohr 50 x 30 x 3 mm (1,97 x 1,18 x 0,12") Flachstahl 60 x 8 mm (2,36 x 0,31") -
Seite 9: Konstruktiver Aufbau
Stamoclean CAT430 Prozessbedingungen Probentemperatur 5 ... 50 °C (40 ... 120 °F) Konstruktiver Aufbau Bauform, Maße Kontrollbox und Filterelement 30 (1.18) 200 (7.87) 400 (15.8) 327 (12.9) mm (inch) 4 x Ø 8.5 (0.33) a0007160 Abmessungen Kontrollbox, links Vorderansicht, rechts Seitenansicht 150 (5.91) - Seite 10 Stamoclean CAT430 Gehäuse zur zusätzlichen Aufnahme eines Sensors CNS70/CCS70 (CAT430-A1A*A4A) 400 (15.8) 30 (1.18) 200 (7.87) 50 (1.97) 30 (1.18) 4 x Ø 8.5 (0.33) mm (inch) a0007377 Abmessungen: Front, Seite mit Wandhaltern, Seite mit Rohrschellen für Geländermontage (--> Montagesatz) Gummipuffer zu zweitem Geländerrohr (Höhe variabel, Ausrichtung am Geländer)
-
Seite 11: Anzeige- Und Bedienoberfläche
Stamoclean CAT430 Anzeige- und Bedienoberfläche Power Netz Control Steuerung Evacuate Entlüften PROG. RESET a0007162 Bedientasten Heizung / Power ein Steuerung a0007161 Entlüften (Pumpe läuft im Dauerbetrieb) Timer: Trumeter 7955 X Bestellinformationen Produktstruktur Probenvolumen Probenvolumen 250 ml/h (0,07 gal/h); 1-2 CA71 Probenvolumen 500 ml/h (0,13 gal/h);... -
Seite 12: Zertifikate Und Zulassungen
Stamoclean CAT430 Lieferumfang Ausführung mit Schlauchpumpe Im Lieferumfang sind enthalten: • 1 Kontrollbox bzw. Gehäuse CAT430-A1A*A4A, komplett: – mit angeschlossener Filtratleitung (Saugseite) 4,5 m (14.8 ft), Schlauchheizung 24 V – 4 Kunststoffhalterungen zur Wandmontage – 2 Rohrschellen 44 - 49 mm (1,73 - 1,93"), Gewindestift M8, für Geländermontage –... - Seite 13 Stamoclean CAT430 Zubehör Filterelementhalter Filterelementhalter • Halter mit senkrechtem Halteschlitten, für Becken – 1,50 m (4,9 ft) – Best.-Nr. 51511353 • Halter mit senkrechtem Halteschlitten, für Becken – 1,80 m (5,9 ft) – Best.-Nr. 51511354 • Halter mit waagerechtem Halteschlitten, für Gerinne –...
- Seite 14 Stamoclean CAT430 Filterzubehör Kit CAT430: Filterelement • Filterelement inkl. Winkelverschraubungen • Best.-Nr. 51509236 Zwischenstück • zur Befestigung einer zweiten Filterplatte (2 Zwischenstücke pro Filterplatte nötig) • Best.-Nr. 51511355 50 (1.97) 20 (0.79) 24(0.94) 3 (0.12) 3 (0.12) a0007159 Abmessungen Transportbox für Filterelemente •...
- Seite 15 Stamoclean CAT430 Armatur für CAT430-*****4 Durchflussarmatur • mit Reduzierung des Totvolumens • Werkstoffe: – Armatur: PVDF – Klemmring: nichtrostender Stahl 1.4571 (AISI 316Ti) • Best.-Nr. 51509332 60 (2.36) mm (inch) Ø 6.6 (0.26) G ¼ a0000946 Durchflussarmatur Schlauchanschluss Einlauf, ID 1,6 mm (0,06") Schlauchanschluss Auslauf, ID 1,6 mm (0,06")
