Endress+Hauser Liquiline System CAT810 Betriebsanleitung
Automatisches probenaufbereitungssystem zur versorgung von prozessmessgeräten mit filtrierter probe aus druckrohren
Vorschau ausblenden
Andere Handbücher für Liquiline System CAT810:
- Betriebsanleitung (32 Seiten) ,
- Technische information (12 Seiten)
Verwandte Anleitungen für Endress+Hauser Liquiline System CAT810
Inhaltszusammenfassung für Endress+Hauser Liquiline System CAT810
- Seite 1 Products Solutions Services BA01280C/07/DE/01.14 71238066 Betriebsanleitung Liquiline System CAT810 Automatisches Probenaufbereitungssystem zur Versorgung von Prozessmessgeräten mit filtrierter Probe aus Druckrohren...
-
Seite 3: Inhaltsverzeichnis
Liquiline System CAT810 Inhaltsverzeichnis Hinweise zum Dokument ..4 10 Zubehör ....23 Warnhinweise ..... . 4 11 Technische Daten . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Liquiline System CAT810 Hinweise zum Dokument Warnhinweise Struktur, Signalwörter und Farbkennzeichnung der Warnhinweise folgen den Vorgaben in ANSI Z535.6 ("Product safety information in product manuals, instructions and other collateral materials"). Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation GEFAHR aufmerksam. -
Seite 5: Grundlegende Sicherheitshinweise
Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Die Probenvorbereitung Liquiline System CAT810 ist für die automatische Versorgung von Pro- zessmessgeräten mit filtrierter Probe aus Druckrohren konzipiert (siehe Technische Daten). Eine andere als die beschriebene Verwendung stellt die Sicherheit von Personen und der gesamten Messeinrichtung in Frage und ist daher nicht zulässig. -
Seite 6: Produktsicherheit
Grundlegende Sicherheitshinweise Liquiline System CAT810 Produktsicherheit Das Produkt ist nach dem Stand der Technik betriebssicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vorschriften und europäischen Normen sind berücksichtigt. Endress+Hauser... -
Seite 7: Geräteaufbau

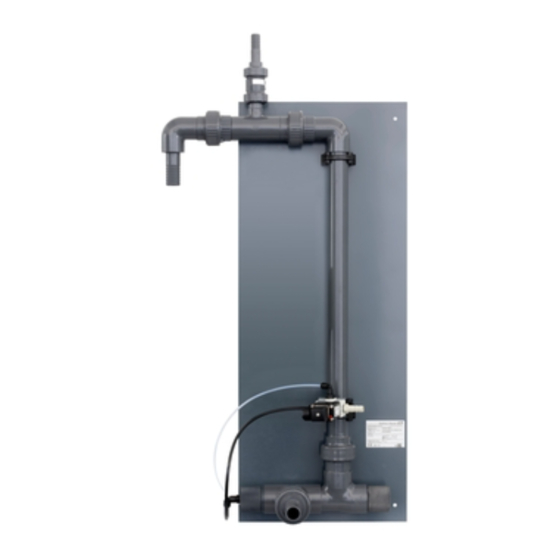

Liquiline System CAT810 Geräteaufbau Geräteaufbau Eine vollständiges Probenaufbereitungssystem besteht aus: • Probenaufbereitung Liquiline System CAT810 • Druckluft- oder Wasserreinigung (optional) für verlängerte Wartungsintervalle der Filter a0022927 a0022926 Abb. 1: CAT810, Basisversion Abb. 2: CAT810 installiert auf Montageplatte mit Bestellopti- onen Reinigungsventil und Ablasshahn... - Seite 8 Geräteaufbau Liquiline System CAT810 a0022928 Abb. 3: CAT810 installiert im Standgehäuse mit Bestelloptionen Rei- nigungsventil, Ablasshahn und Entlüftungsventil Auslauf Belüftungsventil Verschraubung 1 Standgehäuse Filtereinheit Verschraubung 2 Zulauf Ablasshahn Verschraubung 3 Reinigungsventil Endress+Hauser...
-
Seite 9: Warenannahme Und Produktidentifizierung
Liquiline System CAT810 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme 1. Achten Sie auf unbeschädigte Verpackung. Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. 2. Achten Sie auf unbeschädigten Inhalt. -
Seite 10: Lieferumfang
Warenannahme und Produktidentifizierung Liquiline System CAT810 Lieferumfang Im Lieferumfang sind enthalten: • 1 Liquiline System CAT810 – bestellte Konfiguration Montage – bestellte Konfiguration Zubehör montiert – bestellte Konfiguration Prozessanschlüsse • 1 Betriebsanleitung (in der gewünschten Sprache bei Wahl der Bestelloption "Sprache Doku- mentation", bei Nichtwahl der Option ist die Anleitung in Englisch) -
Seite 11: Montage
Liquiline System CAT810 Montage Montage Montagebedingungen 5.1.1 Abmessungen 131 (5.16) 303 (11.93) a0022402 Abb. 4: Abmessungen Basisversion. Maßeinheit mm (in). 177 (6.97) 350 (13.78) 327 (12.87) 327 (12.87) a0022410 a0022411 Abb. 5: Abmessungen mit Montageplatte. Abb. 6: Abmessungen Version für Standgehäuse. -
Seite 12: Einbaulage
Montage Liquiline System CAT810 5.1.2 Montageplatte 300 (11.81) a0023285 Abb. 7: Montageplatte. Maßeinheit mm (in). Befestigung 4 x M 6,5 5.1.3 Einbaulage Beachten Sie die Einbaulage der Probenvorbereitung. Damit das Medium problemlos zum Analysator gelangt, muss die Filtereinheit mindestens 72 cm überstaut sein. Dies ist bei der senkrechten Installation des Überstaurohrs der Ausfüh- rungen "Vorbereitet für Standgehäuse (CA80)"... -
Seite 13: Probenvorbereitung Montieren
Liquiline System CAT810 Montage Probenvorbereitung montieren 5.2.1 Montage der Basisversion 1. Verbinden Sie den Zulauf der CAT810 mit dem Druckrohr für die Probe. 2. Verbinden Sie den Auslauf der CAT810 mit einem dafür zugelassenen und druckfreien Ablauf. 3. Verbinden Sie den Probenschlauch der CAT810 mit dem Vorlagegefäß des nachgeschalte- ten Analysators. -
Seite 14: Prozessanschlüsse
Montage Liquiline System CAT810 5.2.4 Prozessanschlüsse Die Probenvorbereitung ist zur Montage an Rohrleitungen konzipiert. Hierfür müssen geeignete Prozessanschlüsse vorhanden sein. Die Probenvorbereitung ist mit folgenden Prozessanschlüssen erhältlich: Zulauf • Außengewinde G2’’, gerade • Schlauchtülle AD 30 mm, gerade • Klebemuffe, ID 40 mm, gerade Ablauf •... -
Seite 15: Reinigungsventil (Optional)
Liquiline System CAT810 Montage Reinigungsventil (optional) VORSICHT Unsachgemäßer Anschluss kann zu Verletzungen und einer Beschädigung des Gerätes führen ‣ Schalten Sie einen Druckminderer vor, falls der Wasser- oder Luftdruck auf mehr als 5 bar (72,5 psi) steigen kann (auch kurze Druckschläge). -
Seite 16: Elektrischer Anschluss
Elektrischer Anschluss Liquiline System CAT810 Elektrischer Anschluss WARNUNG Gerät unter Spannung Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen. -
Seite 17: Betrieb
Liquiline System CAT810 Betrieb Betrieb Der Betrieb eines Liquiline System CAT810 mit einem Analysator ist nur in Kombination mit einem Probevorlagegefäß möglich. Setup bei Ausführung mit Reinigungsventil Die Konfiguration des Probenvorbereitungmenüs erfolgt über die Anzeige und Bedienelemente eines Liquiline System CA80 Analysators. Weitere Informationen entnehmen Sie der Doku- mentation BA01240C. - Seite 18 Betrieb Liquiline System CAT810 Über den Timer programmieren Sie das Spülintervall und die Dauer des Spülvorgangs. Das Spülintervall ist die Zeit, die zwischen zwei Spülvorgängen abläuft (Ende des letzten bis Beginn des nächsten Spülvorgangs). Zwischen den Spülvorgängen ist das Dreiwege- ventil geöffnet.
-
Seite 19: Einstellung Des Spülintervalls Und Der Spüldauer
Liquiline System CAT810 Betrieb Wenn Sie den Zeitbereich ändern wollen: 1. Stellen Sie den Netzschalter auf "0" (aus). 2. Stellen Sie die Dip-Schalter 1-3 und 6-8 am Timer-Gehäuse auf die gewünschte Kombina- tion (=Zeitbereich, s. Tabelle oben). 3. Schalten Sie den Netzschalter wieder auf "1" (ein). -
Seite 20: Wartung
Wartung Liquiline System CAT810 Wartung WARNUNG Elektrische Spannung Schwere Verletzungen bis Verletzungen mit Todesfolge möglich ‣ Schalten Sie das Gerät spannungsfrei bevor Sie es öffnen. VORSICHT Verletzungsgefahr/Infektionsgefahr durch austretendes Medium oder ungereinigte Filter ‣ Stellen Sie vor jeder Wartungsmaßnahme sicher, dass die automatische Reinigungsfunktion deaktiviert ist. -
Seite 21: Reinigen Der Probenvorbereitung
Liquiline System CAT810 Wartung Reinigen der Probenvorbereitung VORSICHT Verletzungsgefahr durch Reinigungslösungen ‣ Tragen Sie Schutzhandschuhe, Schutzbrille und Schutzkleidung. ‣ Bei der Entsorgung nicht benutzter Reinigungslösung beachten Sie die lokalen Vorschriften. HINWEIS Nicht zulässige Reinigungsmittel Beschädigung der Kunststoff-Oberflächen ‣ Verwenden Sie zur Reinigung nie konzentrierte Mineralsäuren oder Laugen. -
Seite 22: Reparatur
Reparatur Liquiline System CAT810 Reparatur VORSICHT Gefährdung durch unsachgemäße Reparatur ‣ Im Anschluss an jede Reparatur und Wartungstätigkeit muss durch geeignete Maßnahmen geprüft werden, dass die Probenvorbereitung keine Undichtigkeiten aufweist. Die Proben- vorbereitung muss danach wieder den in den technischen Daten genannten Spezifikationen entsprechen. -
Seite 23: Rücksendung
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung sicherzustellen: Informieren Sie sich über die Vorgehensweise und Rahmenbedingungen auf der Internetseite... -
Seite 24: Technische Daten
Technische Daten Liquiline System CAT810 Technische Daten 11.1 Energieversorgung 11.1.1 Elektrischer Anschluss des optionalen Reinigungsventils Siehe Kapitel "Elektrischer Anschluss" 11.1.2 Versorgungsspannung 100 ... 120/200 ... 240 V AC ± 10 %, 50/60 Hz 11.2 Leistungsmerkmale 11.2.1 Probenahmearten Je nach Ausführung: •... -
Seite 25: Prozess
2,0 ... 5,0 bar (29,0 ... 72,5 psi); jedoch mindestens 0,5 bar (7,3 psi) > Prozessdruck 11.5 Konstruktiver Aufbau 11.5.1 Abmessungen --> Kapitel "Montage" 11.5.2 Gewicht Ausführung Liquiline System CAT810 Gewicht Basisversion 1 kg (2.2 lbs) Installiert auf Montageplatte 4 kg (8.8 lbs) Installiert auf Montageplatte, Zeitsteuerung für Reinigungsventil... -
Seite 26: Stichwortverzeichnis
Liquiline System CAT810 Stichwortverzeichnis Anforderungen an das Personal ... . 5 Produktidentifizierung ....9 Anschluss Reinigungsventil . - Seite 27 Liquiline System CAT810 Warenannahme ......9 Warnhinweise ......4 Wasseranschluss .
