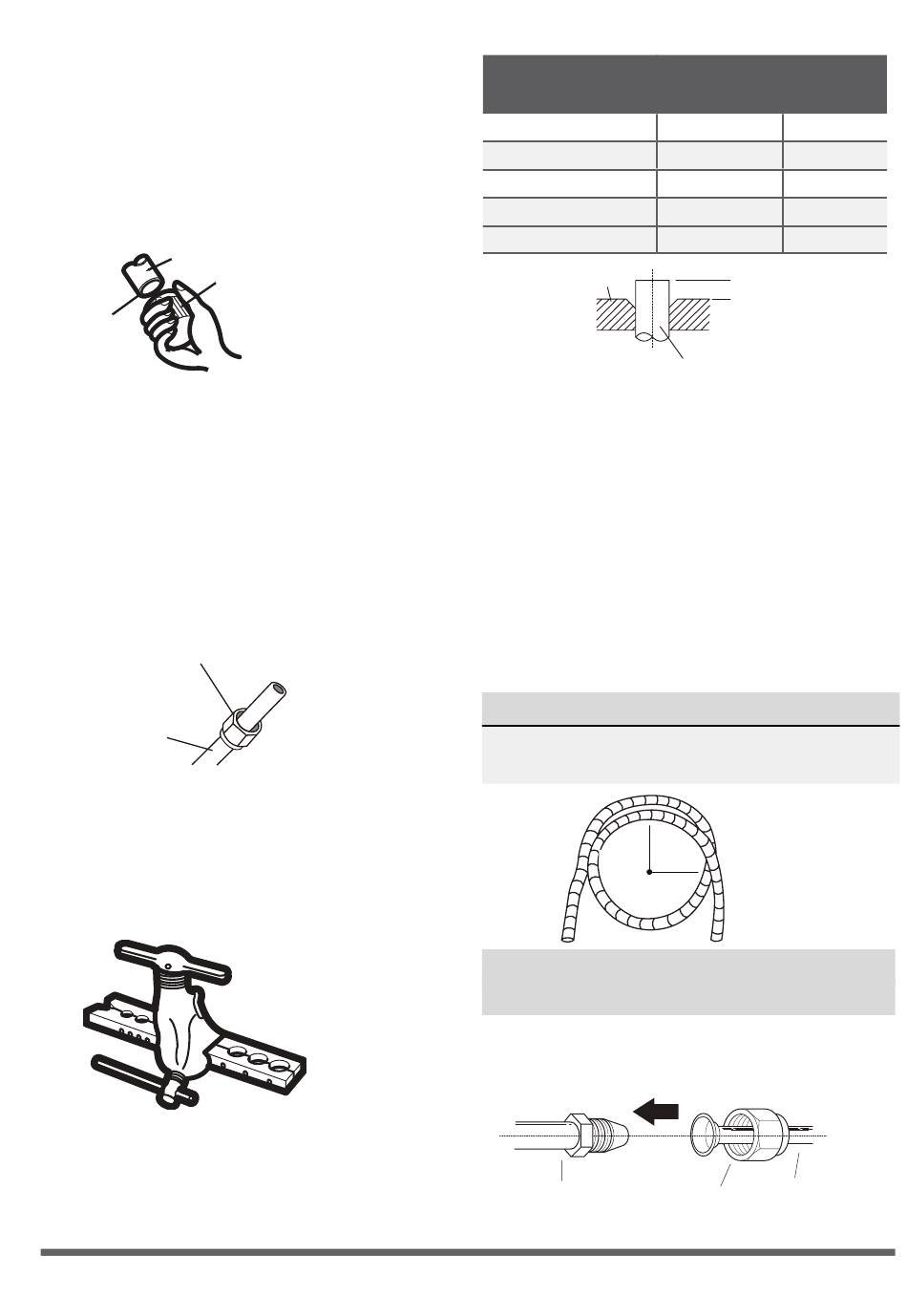

Βήμα 2: Απαλλαγείτε από τα γρέζια
Τα γρέζια μπορεί να επηρεάσουν την αεροστεγή
σύνδεση του πώματος στον αγωγό ψυκτικού
μέσου. Πρέπει να αφαιρεθούν τελείως.
1. Κρατήστε τον αγωγό σε κατακόρυφη κλίση ώστε
να αποφύγετε την εισχώρηση των γρεζιών στον
αγωγό.
2. Χρησιμοποιώντας γλύφανο ή εργαλείο λείανσης,
απομακρύνετε όλα τα γρέζια από το κομμένο
τμήμα του αγωγού
Σωληνα
Κατεύθυνση
προς τα κάτω
Βήμα 3: Εκχείλωση των άκρων του αγωγού
Σωστή εκχείλωση είναι απαραίτητη ώστε να
πραγματοποιηθεί αεροστεγές κλείσιμο.
1. Αφότου αφαιρέσετε τα γρέζια από τον κομμένο
αγωγό, καλύψτε τις άκρες με πλαστική ταινία ώστε
να αποφύγετε την εισχώρησή τους στον αγωγό.
2. Τυλίξτε τον αγωγό με μονωτικό υλικό.
3. Τοποθετήστε παξιμάδια και στις δύο απολήξεις
των αγωγών. Βεβαιωθείτε ότι έχουν τοποθετηθεί
με τη σωστή κατεύθυνση καθώς δεν θα μπορείτε
να τα συνδέσετε ή να τους αλλάξετε την
κατεύθυνση μετά την εκχείλωση.
Παξιμάδι Εκχείλωσης
Χαλκοσωλήνας
4. Αφαιρέστε τη πλαστική μονωτική ταινία από τις
απολήξεις των αγωγών όταν είστε έτοιμοι να
ξεκινήσετε τη διαδικασία καύσης.
5. Σχηματίζετε φλόγα στο άκρο του σωλήνα. Το
άκρο του σωλήνα πρέπει να εκτείνεται πέρα
της φλόγας σύμφωνα με τις διαστάσεις που
φαίνονται στον παρακάτω πίνακα.
ƒ Page 32 „
ƒΣελίδα 34
„
ƒ Page 32 „
ƒ Page 32 „
Γλύφανο
ΕΠΕΚΤΑΣΗ ΑΓΩΓΟΥ ΠΕΡΑΝ ΤΟΥ ΠΑΞΙΜΑΔΙΟΥ
Εξωτερική
Διάμετρος Αγωγού
(mm)
Ø 6.35 (Ø 0.25")
Ø 6.35 (Ø 0.25")
Ø 9.52 (Ø 0.375")
Ø 6.35 (Ø 0.25")
Ø 9.52 (Ø 0.375")
Ø12.7 ( Ø 0.5")
Ø 9.52 (Ø 0.375")
Ø12.7 ( Ø 0.5")
Ø 16 ( Ø 0.63")
Ø12.7 ( Ø 0.5")
Ø 16 ( Ø 0.63")
Ø 19 ( Ø 0.75")
Ø 16 ( Ø 0.63")
Ø 19 ( Ø 0.75")
Φόρμα Εκχείλωσης
Ø 19 ( Ø 0.75")
6. Τοποθετήστε το εργαλείο εκχείλωσης μέσα στη
φόρμα.
7. Γυρίστε το εργαλείο εκχείλωσης με φορά
ρολογιού, μέχρι να πραγματοποιηθεί η εκχείλωση.
8. Αφαιρέστε το εργαλείο εκχείλωσης και τη φόρμα
αυτού, μετά εξετάστε τις άκρες του αγωγού για
ραγίσματα και ανοίγματα.
Βήμα 4: Ενώστε τους αγωγούς
Όταν ενώνετε τους αγωγούς του ψυκτικού μέσου,
προσέξτε να μην ασκήσετε υπερβολική ροπή ή να
μην παραμορφώσετε τον αγωγό για οποιοδήποτε
λόγο. Θα πρέπει αρχικά να συνδέσετε τον αγωγό
χαμηλής πίεσης και μετά τον αγωγό υψηλής
πίεσης
ΕΛΑΧΙΣΤΗ ΑΚΤΙΝΑ ΛΥΓΙΣΜΑΤΟΣ
Όταν λυγίζετε τον αγωγό σύνδεσης ψυκτικού
μέσου, η ελάχιστη ακτίνα λυγίσματος είναι 10cm.
Radius ≥10cm (4in)
≥10cm (4in)
Radius
Ακτίνα
≥10cm (4in)
Radius
Οδηγίες για Σύνδεση του Αγωγού
στην Εσωτερική Μονάδα
1. Ευθυγραμμίστε στο κέντρο τους δυο αγωγούς
που θέλετε να συνδέσετε.
Αγωγός Εσωτερικής
Μονάδας
A (mm)
Max.
Ελάχιστη Μέγιστη
Max.
0.7 (0.0275") 1.3 (0.05")
Max.
0.7 (0.0275") 1.3 (0.05")
1.6 (0.063")
1.0 (0.04")
0.7 (0.0275") 1.3 (0.05")
1.6 (0.063")
1.0 (0.04")
1.0 (0.04") 1.8 (0.07")
1.6 (0.063")
1.0 (0.04")
1.0 (0.04") 1.8 (0.07")
2.0 (0.078") 2.2 (0.086")
1.0 (0.04") 1.8 (0.07")
2.0 (0.078") 2.2 (0.086")
2.0 (0.078") 2.4 (0.094")
2.0 (0.078") 2.2 (0.086")
2.0 (0.078") 2.4 (0.094")
2.0 (0.078") 2.4 (0.094")
A
A
A
Αγωγός
Αγωγός
Παξιμάδι
Επιμήκυνσης
