INVENTOR LDVI-09WFI Benutzer- & Installationshandbuch Seite 145

Öffnen Sie den Deckel
und schrauben Sie die
Schraube heraus.
Schrauben Sie
die Schraube
heraus.
Model B

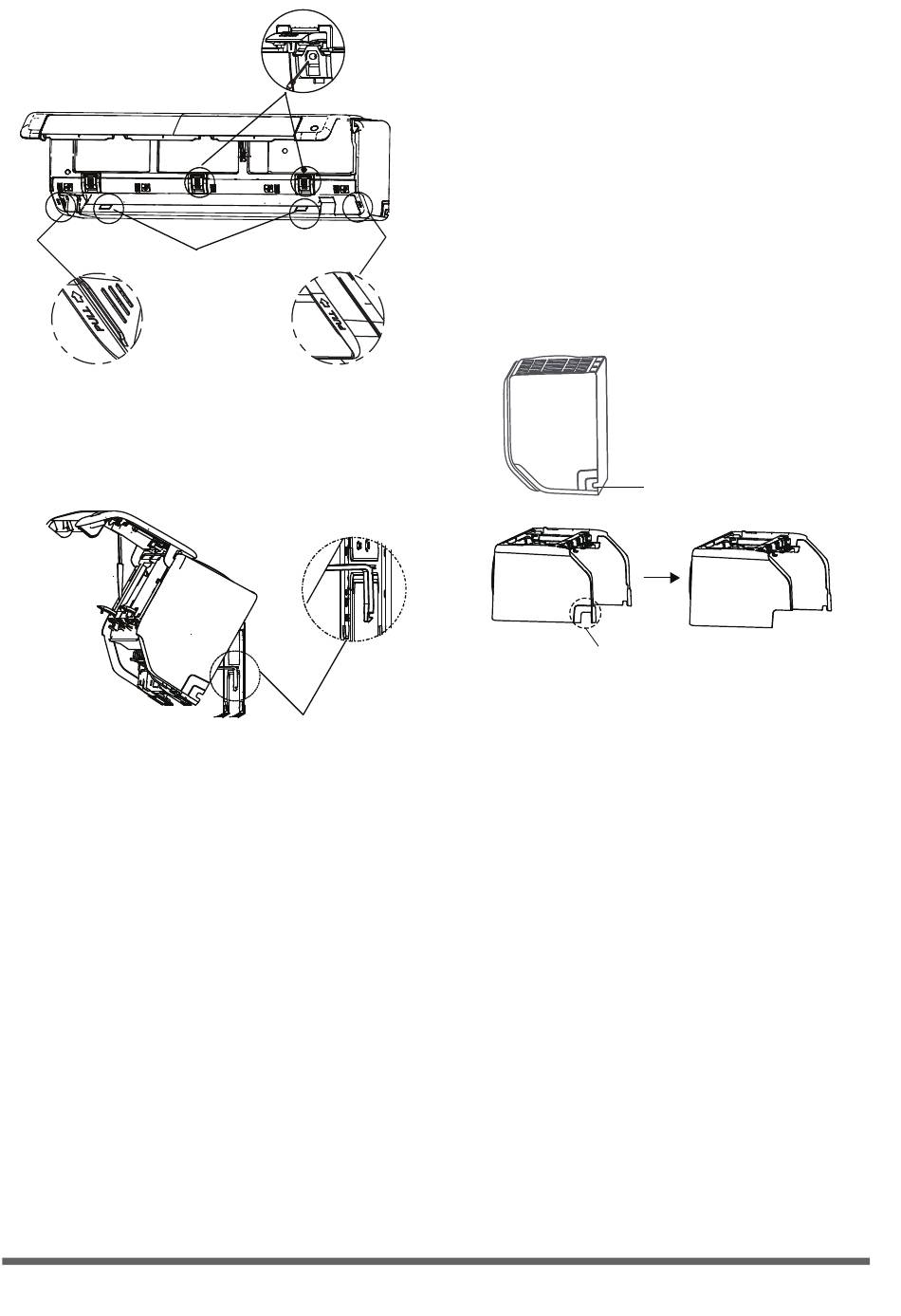

2. Frontblende öffnen und Position anpassen.
Als erstes, lösen Sie die beiden Schrauben, die in
folgender Abbildung gezeigt werden, öffnen Sie
dann die Frontblende und passen Sie die Position
der Frontblende an, damit diese einrastet
Verwenden Sie den Halter an der Rückseite
des Geräts gegen die Montageplatte, um
das Gerät abzustützen.
3. Schritt Die Ablaufbuchse und die
Kältemittelleitung anschließen (Anweisungen
dazu finden Sie im Abschnitt Kühlmittelleitung
dieses Handbuchs)
4. Schritt. Halten Sie die Anschlussstelle der
Leitung frei, um die Leckkontrolle durchzuführen
(siehe dazu Abschnitt Überprüfung auf
Fehlerstrom und Flüssigkeitslecks in diesem
Handbuch).
5. Schritt Nach der Überprüfung auf Lecks die
Anschlussstelle mit Isolierband umwickeln.
6. Schritt. Entfernen Sie das Teil dass das
Isolierband trägt.
7. Schritt Üben Sie Druck aus, indem Sie die
Mitte des Geräts nach unten drücken. Drücken
Sie weiter nach unten, bis das Gerät an der
Montageplatte einrastet.
Model B
Model B
Ist keine Kältemittelleitung in der Wand
eingebaut, gehen Sie wie folgt vor:
1. Wählen Sie anha nd der Position des Wandlochs
relativ zur Montageplatte die Seite aus, von der aus
die Leitung aus der Einheit ausgehen soll.
2. Wenn sich das Loch hinter dem Gerät befindet,
behalten Sie die abnehmbare Platte dort. Befindet
sich das Loch auf der Seite des Innengeräts,
entfernen Sie die abnehmbare Kunststoffplatte von
dieser Seite des Geräts. (Siehe Abb. 4.8). Dadurch
entsteht eine Lücke, durch welche die Leitung aus
der Einheit geführt werden kann. Verwenden Sie
eine Spezialzange, wenn sich die Kunststoffplatte
nur schwer von Hand entfernen lässt.
Daca este necesar sa taiati panoul
de plastic de dimensiuni mari,
taiati asa cum se arata mai sus.
3. Verwe nden Sie eine Schere, um die Länge des
Isolierbandes abzuschneiden, wobei etwa 15 cm
(6 Zoll) des Kühlmittelrohrs verbleiben sollen. Dies
dient 2 Zwecken:
• den Verbindungsvorgang der
Kältemittelleitung zu erleichtern
• die Überprüfung auf Leckagen und Dellen zu
erleichtern
4. Schließen Sie die Kältemittelleitung des
Innengeräts an die Verbindungsleitung zwischen
Innen- und Außengerät an. Weitere Informationen
finden Sie in diesem Handbuch unter dem Abschnitt
Kältemittelleitungsanschluss.
5. Anhand der Position des Wandlochs relativ zur
Montageplatte bestimmen Sie den erforderlichen
Winkel der Leitung.
6. Greifen Sie die Kältemittelleitung am Fuß der
Krümmung.
7. Langsam, fast ohne jeglichem Druck, biegen Sie
die Leitung zum Loch. Während des Vorgangs die
Leitung NICHT vertiefen oder beschädigen.
Panou knock-out
(taiati in functie
de dimensiunea
reala necesara)
