INVENTOR LDVI-09WFI Benutzer- & Installationshandbuch Seite 147

WARNUNG
VOR DER DURCHFÜHRUNG VON ELEKTRO-
ODER ELEKTRONIKARBEITEN MÜSSEN SIE
DIE STROMVERSORGUNG VOM SYSTEM
TRENNEN.
6. Schritt: Signalkabel anschließen
Das Signalkabel ermöglicht die Kommunikation
zwischen Außen- und Innengerät. Sie sollten zuerst
die richtige Kabelgröße auswählen, bevor Sie den
Anschluss durchführen.
Kabeltypen
• Innennetzkabel (falls zutreffend)
Η05V2V2-F
• Außennetzkabel Η07RN-F
• Signalkabel: H07RN-F
Mindestkabelquerschnitt für Netz- und
Signalkabel
Andere Bereiche
Gerätespannung
(A)
> 3 ≤ 6
und
> 6 ≤ 10
> 3 ≤ 6
und
> 10 ≤ 16
> 6 ≤ 10
und
> 16 ≤ 25
> 10 ≤ 16
und
> 25 ≤ 32
> 16 ≤ 25
und
> 32 ≤ 40
> 25 ≤ 32
und
> 32 ≤ 40
RICHTIGE KABELGRÖSSE WÄHLEN
Die passende Größe des Netzkabels, des
Signalkabels, der Sicherung und des Schalters
hängen von der maximalen Stromstärke des
Geräts ab. Angaben bezüglich der richtigen
Kabelgröße, Sicherung bzw. Schalter entnehmen
Sie bitte dem Schild an der Seite des Geräts.
1. Bereiten Sie das Kabel für den Anschluss vor:
A. Verwenden Sie eine Abisolierzange, entfernen
Sie den Kunststoffmantel an beiden Enden des
Kabels, so dass ca. 15 cm (6 Zoll) des Kabels
freigelegt werden
Β. Entfernen Sie die Isolierung von den
Kabelenden.
C. Biegen Sie die Kabelenden mit einem Crimper
U-förmig zurecht. indem Sie die Schrauben
gemäß Abb. 4.7 lösen, so dass Sie ausreichend
Platz für den Anschluss der Kabel haben.
2. Öffnen Sie die Kabelabdeckung um die Kabel
Kabelquerschnitt
0.75
(mm²)
1
0.75
1.5
1
2.5
1.5
4
2.5
6
4
6
anzuschließen.
3. Schrauben Sie die Kabelschelle unter dem
Terminal ab
WARNUNG
DIE GESAMTE VERKABELUNG MUSS
VOLLSTÄNDIG MIT DEM SCHALTPLAN AUF
DER INNENSEITE DER KABELABDECKUNG
DER INNENEINHEIT ÜBEREINSTIMMEN.
4. Entfernen Sie die Kunststoffplatte an der
Unterseite der linken Seite, so wie Sie auf die
Rückseite der Einheit blicken.
5. Führen Sie das Signalkabel durch diese Buchse
von der Rückseite des Geräts nach vorne.
6. Mit Blick auf die Vorderseite des Geräts passen
Sie die Farben der Kabel mit den Schildern an
der Klemmleiste zusammen, schließen Sie die
Kabelschuhe an und ziehen Sie für jedes Kabel
die entsprechende Klemme fest.

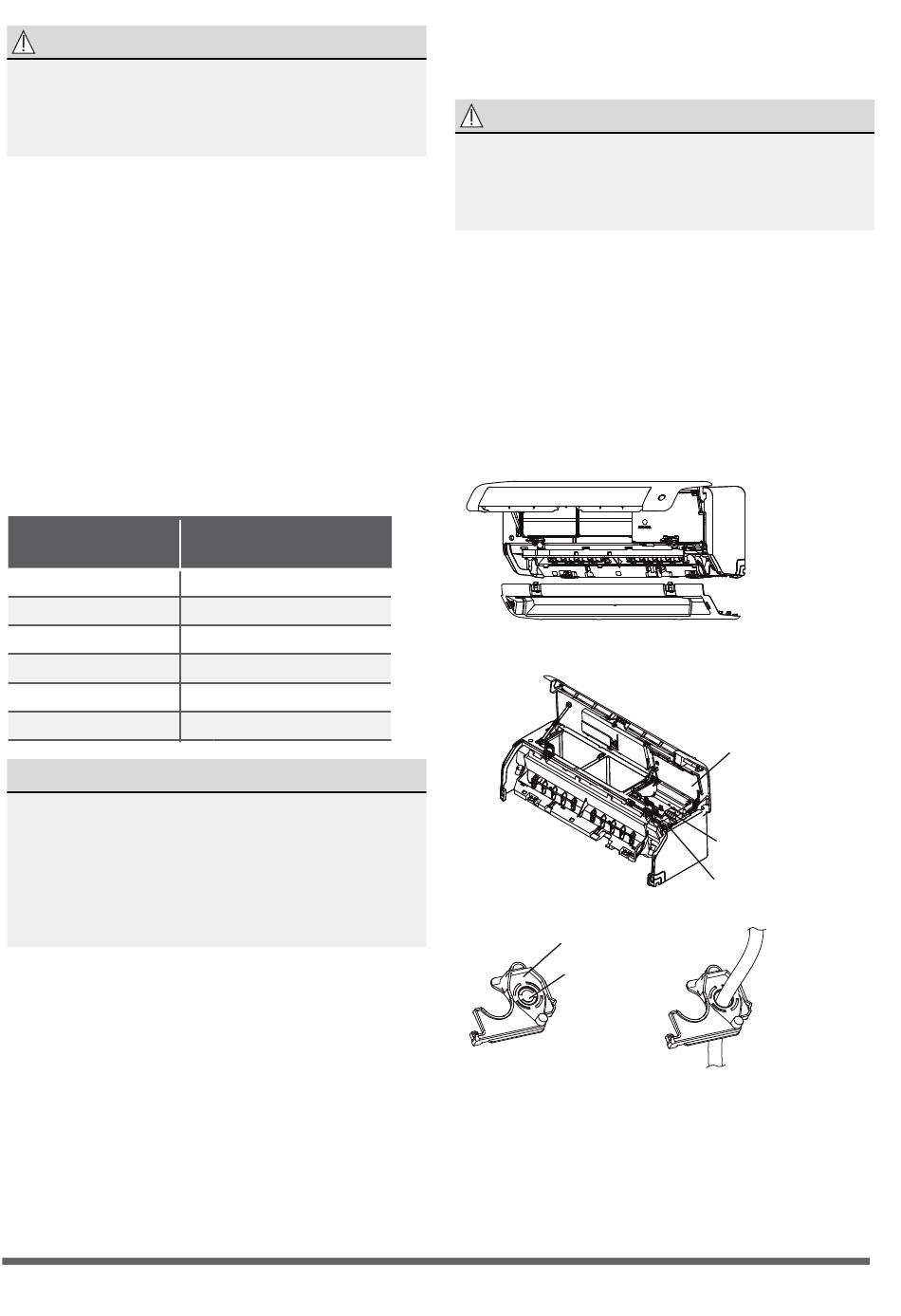

Öffnen Sie zuerst die Frontplatte und entfernen Sie
dann die untere Platte.
Ratten-Baffle(einige
Einheiten)
Ausbrechbares
Paneel
HINWEIS: Wenn die Größe des Kabels zu groß
ist, entfernen Sie die mittlere kleine Kunststoff-
Ausbrechplatte, um einen Schlitz zu schaffen,
durch den das Kabel austreten kann. Wenn Sie
das Chassis oder den Ablaufschlauch entfernen
möchten, entfernen Sie bitte zuerst die Ratten-
Umlenkplatte.
Öffnen Sie die
Drahtabdeckung
Klemmleiste
Kabelklemme
ƒSeite 27
„
