Elektrischer Anschluss
2 x 8 mm
22 mm
24 mm
40

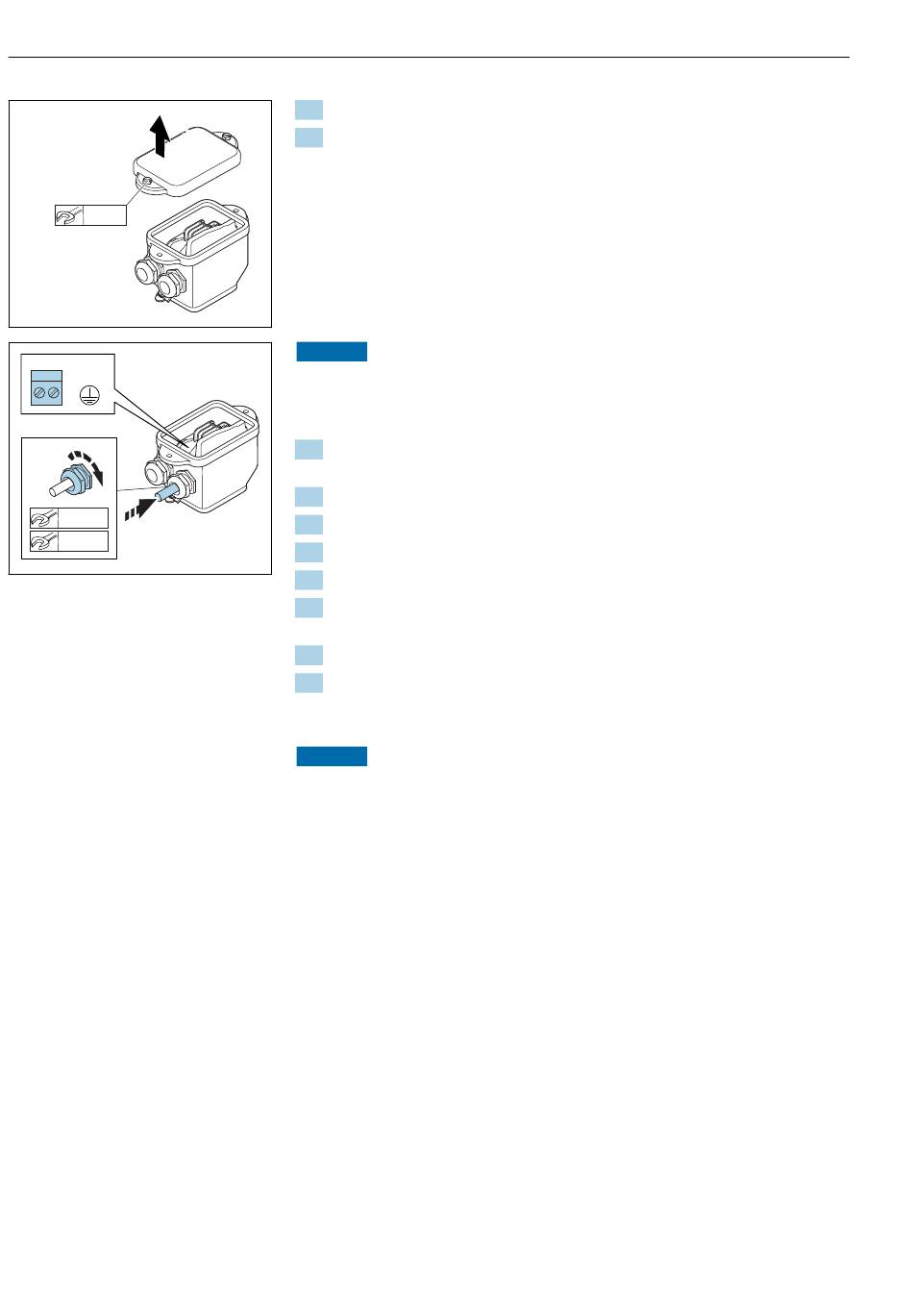

1. Sechskantschraube des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel entfernen.
A0044737
HINWEIS
Fehlender Dichtungsring führt zur mangelnden Gehäusedichtheit!
Beschädigung des Geräts.
‣
Dichtungsring nicht aus der Kabeleinführung entfernen.
3. Spulenstromkabel und Elektrodenkabel durch entsprechende Kabeleinfüh-
rung schieben.
4. Kabellängen anpassen.
5. Kabelschirm an der Zugentlastungsklemme anschließen.
6. Kabel und Kabelenden abisolieren.
7. Aderendhülsen über die Litzen stülpen und verpressen.
A0044738
8. Spulenstromkabel und Elektrodenkabel gemäß der Klemmenbelegung
anschließen.
9. Kabelverschraubungen festdrehen.
10. Anschlussraumdeckel anschrauben.
Messumformergehäuse verdrahten
HINWEIS
Falsche Verdrahtung kann die elektronischen Bauteile beschädigen!
‣
Nur Messaufnehmer und Messumformer mit identischen Seriennummern
verbinden.
‣
Messaufnehmer-Anschlussgehäuse und Messumformergehäuse über die
äußere Erdungsklemme mit dem Potenzialausgleich der Anlage verbinden.
‣
Messaufnehmer und Messumformer auf dasselbe Potenzial legen.
