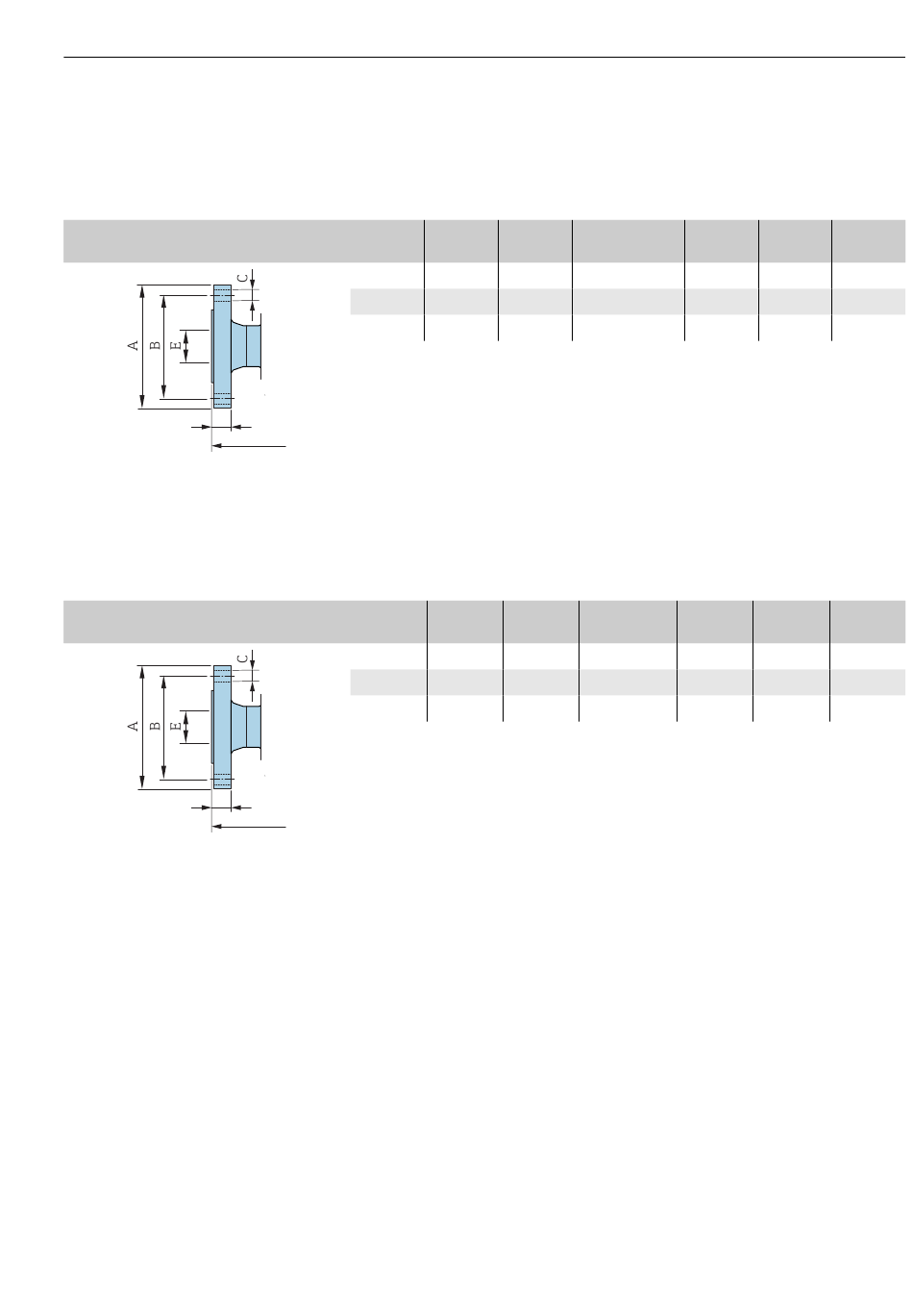

Flansch in Anlehnung an ASME B16.5, Class 150

Rostfreier Stahl: Bestellmerkmal "Prozessanschluss", Option A1S
Oberflächenrauheit: Ra ≤ 1,6 µm
DN 2 ... 8 standardmäßig mit DN 15 Flanschen
DN
[mm]
2 ... 8
15
25
D
L
A0042813

Flansch in Anlehnung an JIS B2220, 20K

Rostfreier Stahl: Bestellmerkmal "Prozessanschluss", Option N4S
Oberflächenrauheit: Ra ≤ 1,6 µm
DN
[mm]
2 ... 8
15
25
D
L
A0042813
A B
[mm] [mm] [mm]
90 60,3 4 × ⌀15,7
90 60,3 4 × ⌀15,7
110 79,4 4 × ⌀15,7
A B
[mm] [mm] [mm]
95 70 4 × ⌀15
95 70 4 × ⌀15
125 90 4 × ⌀19
Abmessungen in SI-Einheiten
C D E
[mm] [mm]
11,2 15,7
11,2 15,7
14,2 26,7
C D E
[mm] [mm]
14 15
14 15
16 25
L
[mm]
218
218
230
L
[mm]
220
220
220
