Inhaltszusammenfassung für Kobold DTK

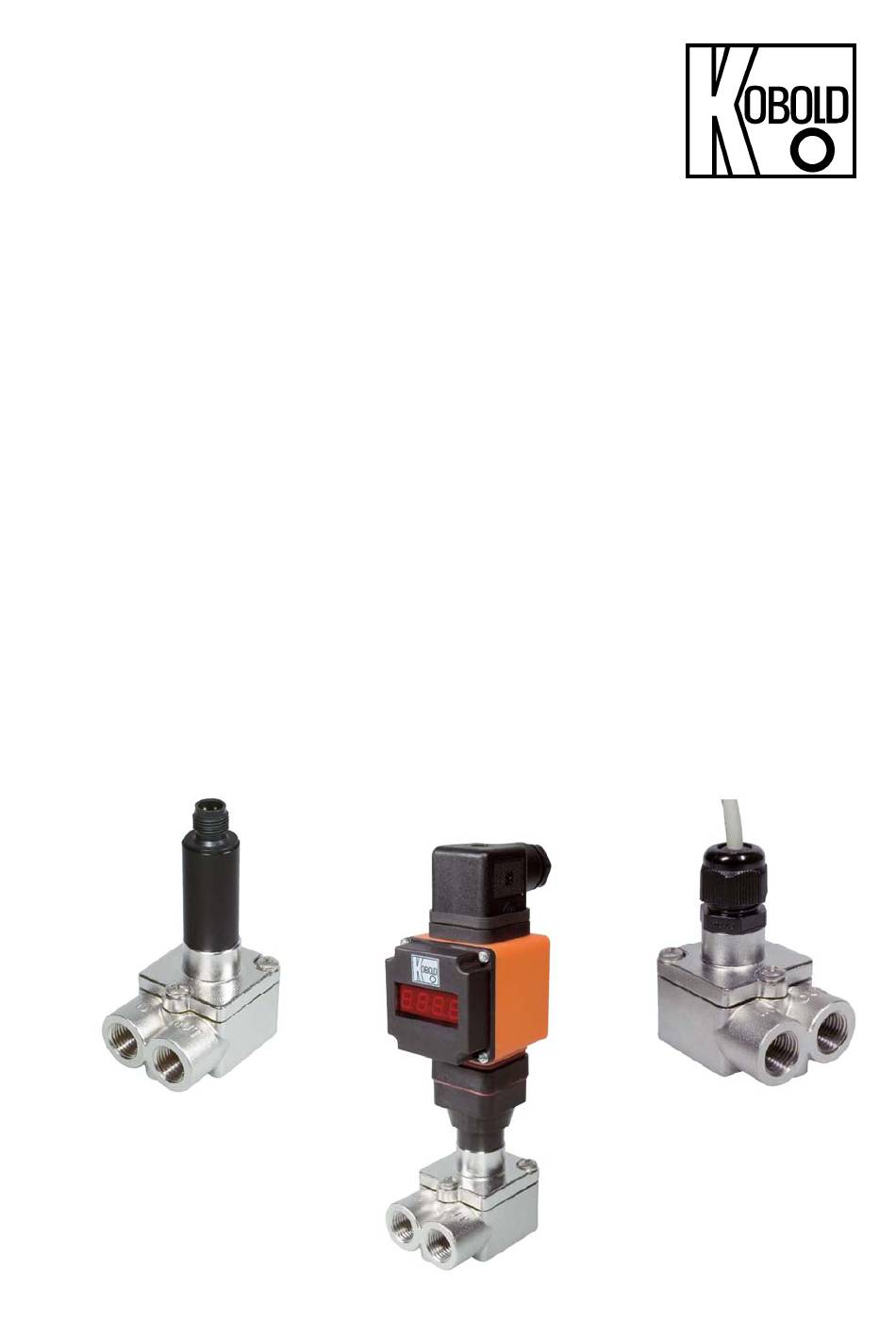

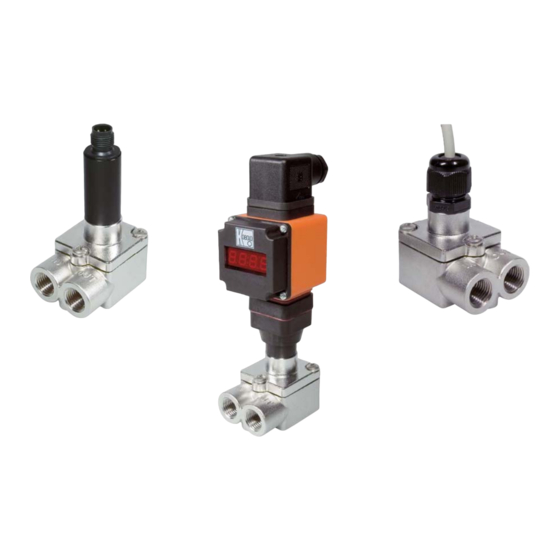

- Seite 1 Bedienungsanleitung für Kleinstmengen-Flügelrad- Durchflussmesser Typ: DTK...
-
Seite 2: Inhaltsverzeichnis
Bestelldaten ....................8 Abmessungen ....................9 EU-Konformitätserklärung ................12 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 DTK K05/0422... -
Seite 3: Hinweis
Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. -
Seite 4: Bestimmungsgemäße Verwendung
Nichtbeachtung dieser Anleitung entstehen, können wir keine Gewährleistung übernehmen. 5. Arbeitsweise Die KOBOLD-Durchflussmessgeräte Typ DTK werden zum Messen und Über- wachen von niedrigviskosen Flüssigkeiten verwendet. Dank der kompakten Bau- weise kann die Miniturbine auch bei Maschinen mit geringen Platzverhältnissen eingesetzt werden. -
Seite 5: Elektrischer Anschluss
Achtung! Eine falsche Belegung der Steckeranschlüsse kann zum Zerstören der Geräte-Elektronik führen. Vergewissern Sie sich, dass die Spannungswerte Ihrer Anlage mit den Spannungswerten des Messgerätes übereinstimmen. 7.2 Steckeranschluss DTK-...0400 DTK-...F3; DTK-...L3 NPN open collector PNP open collector 7.3 Kabelanschluss DTK-..C.. DTK-...0P00; DTK-...0S00... -
Seite 6: Technische Daten
PVDF Dichtung: Anschluss: G ¼ Innengewinde ¼ NPT Innengewinde Einbaulage: horizontal Schutzart: IP65 Elektrische Daten OEM-Frequenzausgang (DTK-...0*00) ohne CE-Zeichen Spannungsversorgung: 4-24 V Stromaufnahme: typ. 5 mA Impulsausgang: NPN, max.20 mA, Open Collector Elektrischer Anschluss: 1,5 m PVC-Kabel 1,5 m Silikon-Kabel Stecker DIN 43650 AUF-4000 (Option für DIN-Steckeranschluss) - Seite 7 ± 20 % Stromaufnahme: 15 mA Impulsausgang: PNP, Open Collector, max. 20 mA Frequenz-Teilungsfaktor: 1...1/128, werkseitig eingestellt Elektrischer Anschluss: Stecker M12x1 DTK-...L303; DTK-...L343 Spannungsversorgung: 24 V ± 20 % Ausgang: 0(4)-20 mA, 3-Leiter 500 Ω Max. Bürde: Elektrischer Anschluss: Stecker M12x1...
-
Seite 8: Bestelldaten
..C34P= Kompaktelektronik, 4-20mA, 1xPNP ..C34N= Kompaktelektronik, 4-20mA, 1x NPN 1,0 - 12,0 44 Hz 0,9 bar DTK-1260.. Aufsteckanzeige für Typ DTK-...0400 (mit DIN Stecker) Beschreibung Bestellnummer 4-stellige rote LED-Anzeige Eingang: Impulse vom DTK (Hallsensor), Spannungsversorgung: 24 V AUF-4000 Ausgang: 4-20 mA (max. 250 Ω) Anschluss-Stecker DIN 43650 Zubehör... -
Seite 9: Abmessungen
10. Abmessungen DTK-...0P00; DTK-...0S00 DTK K05/0422 Seite 9... - Seite 10 DTK-...0400 DTK-...0400 mit AUF-4000 Seite 10 DTK K05/0422...
- Seite 11 DTK-...F3..; DTK-...L3... DTK-...mit Kompaktelektronik DTK K05/0422 Seite 11...
-
Seite 12: Eu-Konformitätserklärung
11. EU-Konformitätserklärung Wir, Kobold Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Kleinstmengen–Flügelrad-Durchflussmesser Typ: DTK -... mit den unten angeführten Normen übereinstimmt: EN 61000-6-4:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-4: Fachgrundnormen - Störaussendung für Industriebereiche EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Fachgrundnormen - Störfestigkeit für Industriebereiche...
