Montage

5.1.2 Abmessungen

Die Abmessungen des Sensors richten sich nach der Durchflussarmatur.

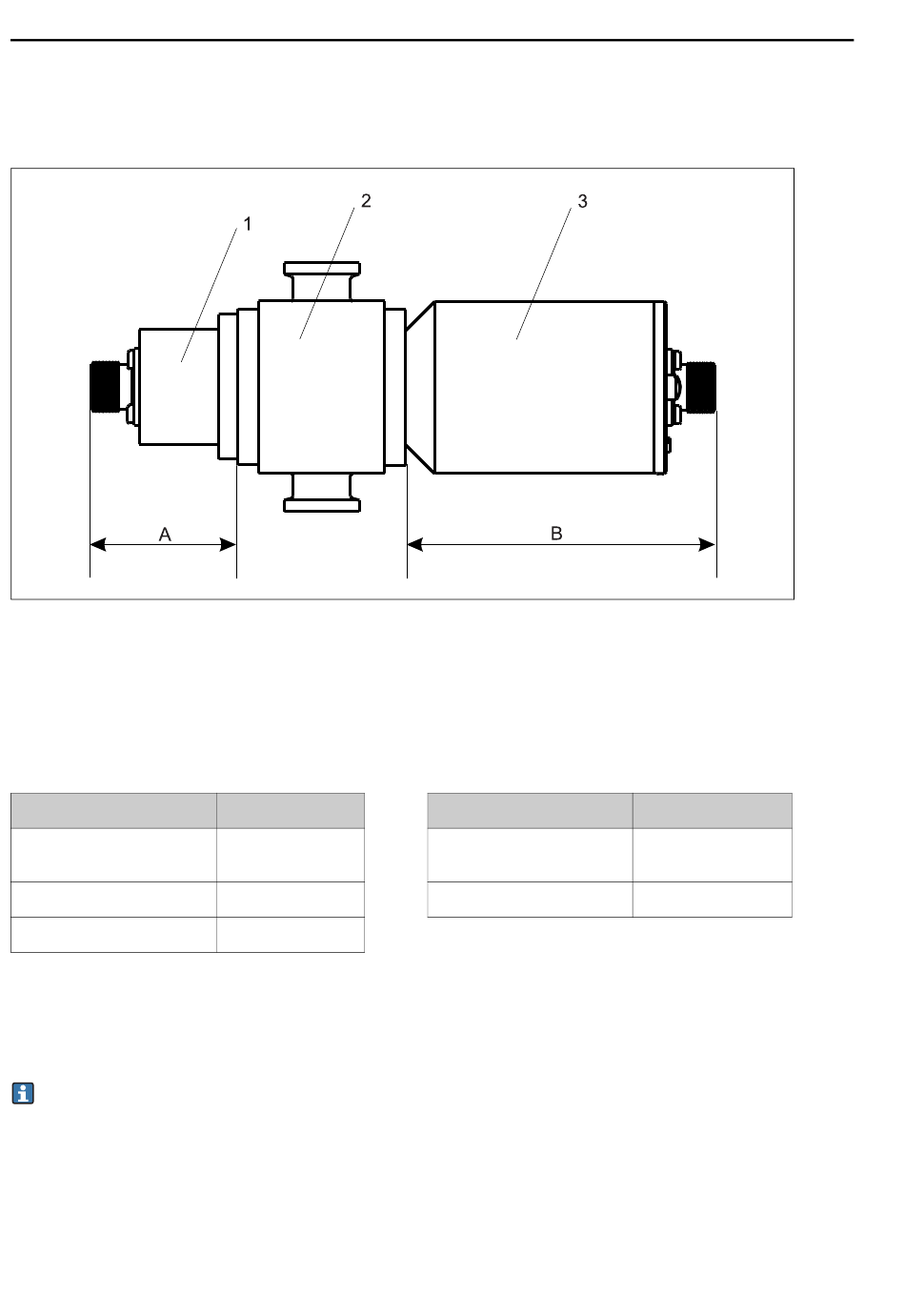

Fig. 4: Allgemeine Abmessungen des OUSAF12 mit der Durchflussarmatur OUA260
1 Lampenbaugruppe
2 Durchflussarmatur OUA260 (separat zu bestellen)
3 Detektorbaugruppe
Detektor und Lampe können aufgrund der jeweils bestellten Optionen variieren.
Die Abmessungen des Sensors richten sich nach der Durchflussarmatur.
Typ Lampenbaugruppe
Hochlumineszenz- und
Standardglühlampe
Gasgefüllte Lampe
Kollimierte Glühlampe
Informationen zu den Abmessungen der Durchflusszelle finden Sie in der Dokumentation TI
418C/07/EN zur OUA260.
Stellen Sie sicher, dass Sie für den Anschluss des Sensorkabels einen zusätzlichen Abstand
von ca. 5 cm (2") auf der Lampenseite und auf der Detektorseite des Sensors einhalten.
12
Abmessung "A"
33,78 mm (1,33")
33,78 mm (1,33")
151,3 mm (5,96")
Typ Detektorbaugruppe
Standard
Easycal
OUSAF12
A0014882
Abmessung "B"
101,6 mm (4,0")
101,6 mm (4,0")
