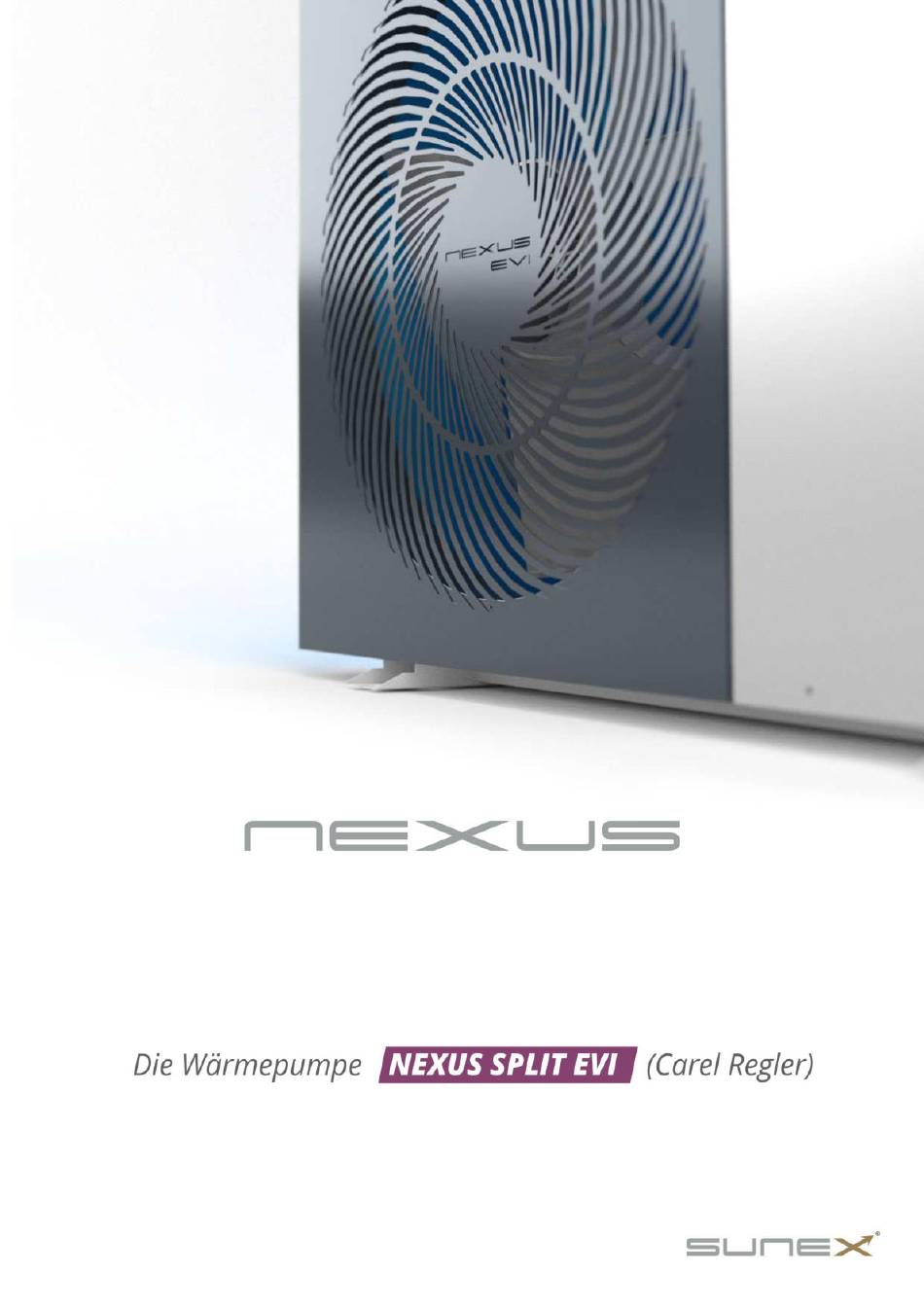

- Seite 1 Bedienungsanleitung V 12_08/2025...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeine Hinweise ................3 1.1. Sicherheitshinweise ................3 2. Installation .................... 4 2.1. Hinweise für die Installation der Wärmepumpe ....... 4 2.2. Installationsschema und Anweisungen .............. 5 2.3. Erste Inbetriebnahme ..................7 2.4. Anleitung zur Verlängerung der Kältemittelleitung des Split-Geräts ....7 3. -
Seite 3: Allgemeine Hinweise
Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Um einen störungsfreien Betrieb zu gewährleisten und Unfälle durch unsachgemäßen Gebrauch zu vermeiden, lesen Sie bitte diese Anleitung vor der Installation oder Inbetriebnahme sorgfältig durch. Bitte beachten Sie auch besonders die Warnhinweise, Verbote und Vorsichtsmaßnahmen. -
Seite 4: Installation
9. Vergewissern Sie sich, dass die Stromzufuhr zur Wärmepumpeneinheit ausgeschaltet ist, bevor Sie Arbeiten an der Einheit durchführen. Wenn sich das Netzkabel löst oder beschädigt wird, lassen Sie es von einer qualifizierten Person reparieren. 10. Sollte sich das Netzkabel lösen oder beschädigt sein, muss es von einer qualifizierten Person repariert werden. -
Seite 5: Installationsschema Und Anweisungen
den Anforderungen der PN-93/C04607 entsprechen. Die Nichteinhaltung der Anforderungen an die Heizwasserqualität kann zum Verlust der Garantie führen. Das Heizungswasser sollte die folgenden Parameter aufweisen: - pH-Wert: 8,0 ÷ 9,5 - Gesamthärte: < 11,2 °n - Gehalt an freiem Sauerstoff < 0,05 mg/l - Chloridgehalt <... - Seite 6 Beispiel eines Montageschemas...
-
Seite 7: Erste Inbetriebnahme
Hydraulische Hinweise: ï Am höchsten Punkt jedes Wasserkreislaufs sollte ein Ventil installiert werden, um Luft aus dem System abzulassen. ï Der Filter Y muss vor der Wasserumwälzpumpe in der Wärmepumpe installiert werden. ï Wenn mehrere Wärmepumpen in einer Anlage installiert werden, darf die Kombination dieser Wärmepumpen nicht in Reihe geschaltet werden, sondern nur parallel oder unabhängig. - Seite 8 Ölrücklauf Anschlussschema, wenn das Innengerät oben steht Anschlussschema, wenn das Innengerät unten steht Anmerkung 1: Außeneinheit 2: Inneneinheit 3: Anschlussleitung 4: Ölrücklaufbogen Für Nexus Split S10 EVI: 50g Kältemittel. Für Nexus Split S14, S17 EVI: 80g Kältemittel.
-
Seite 9: Betrieb
3. Betrieb Beschreibung der Steuerung und der Anzeigen auf dem Display 1. Alarm-Taste. Dient zur Überprüfung von Fehlern, die während des Wärmepumpenbetriebs aufgetreten sind. Löschen Sie die Fehler auf der Steuerung, indem Sie die Taste lange gedrückt halten. 2. PRG- Taste, um das Servicemenü aufzurufen. Nach dem Drücken der Taste ist die Eingabe des Service-Passworts erforderlich. -
Seite 10: Struktur Des Benutzermenüs
3.1 Struktur des Benutzermenüs Eingabe / Ausgabe Wärmepumpen Parameter und Messwerte von Fühlern Einstellung des Betriebszeitenplans der Wärmepumpe Benutzereinstellungen... -
Seite 11: Starten Und Stoppen Des Geräts
3.1. Starten und Stoppen des Geräts , um das Menü aufzurufen, verwenden Sie die Tasten ±³ um den Bildschirm M01 Drücken Sie die Taste auszuwählen, und drücken Sie die Taste um den Bildschirm Ein/Aus aufzurufen. Drücken Sie erneut um die Schalterstellung zu ändern. Es erscheint ein blinkendes Quadrat (mit dem roten Pfeil markiert). Dann können Sie mit den ±³... - Seite 12 Falsch eingestellte Kühltemperaturen können dazu führen, dass viel Wasser im Raum kondensiert! SUNEX S.A. haftet nicht für Schäden, die durch falsche Einstellungen im Kühlbetrieb entstehen. Parametr U01 1- Einstellung Heiztemperatur. Temperaturwert wird am Eingang des Verflüssigers gemessen. Aktiv für Betriebsarten: Heizung, Heizung + Heißes Wasser.
- Seite 13 Parametr U05 Der Betrieb bezieht sich auf die Einstellungen der Umwälzpumpe: Interval- die Umwälzpumpe arbeitet zeitweise im Standby-Modus. Die Parameter werden im Servicemenü eingestellt. Forderung- die Pumpe stoppt im Standby-Modus. Normal- die Umwälzpumpe Arbeitet im Standby-Modus. Parameter U06 Konfiguration der Umwälzpumpenparameter 1-Ventilator Parameter für...
- Seite 14 Parameter U07 Parameter für die Aktivierung des Heizstabs Extern Temp. Einstellung - der Regler aktiviert den Durchflussheizstab wenn die Außentemperatur unter dem Wert von Temp. ein liegt Kompressor Verzögerung - Die Steuerung aktiviert das Heizelement zur Unterstützung, wenn die Wärmepumpe (Kompressor) für die im Parameter Kompressor Verzögerung eingestellte Zeit in Betrieb ist.
- Seite 15 Mit diesem Parameter wird die Temperatur im Kühlbetrieb in Abhängigkeit von der Außentemperatur eingestellt. Bitte wenden Sie sich an Ihren Installateur, um die Einstellung dieses Parameters zu erfragen. Der Hersteller SUNEX haftet nicht für Schäden, die durch falsche Einstellung dieser Parameter entstehen.
-
Seite 16: Zeitfunktionen M03
Desinfektionstemperatur-Sollwerts die Elektroheizung einschaltet. 3- Einstellung des Wochentags. 4- Einstellung der Zeitspanne, in der die Funktion aktiv sein soll. 3.3. Zeitfunktionen M03 Parameter C101 Mit diesem Parameter können Sie das aktuelle Datum und die Uhrzeit einstellen. Parameter C102 Zeitzone ein aus: ermöglicht die Einstellung des Betriebsplans der Wärmepumpe. -
Seite 17: Anzeige Der M02-Parameter
Um auf die Serviceparameter zuzugreifen, die Taste Prg drücken und das richtige Passwort eingeben. Die Betriebsparameter dürfen nur von einem geschulten Installateur oder mit der entsprechenden Genehmigung des Wärmepumpenherstellers SUNEX geändert werden. In den folgenden Anleitungen werden nur die wichtigsten Serviceparameter aufgeführt. - Seite 18 Auswählen der Sprachoption für das Benutzermenü. Sprache mit ENTER-Taste ändern, mit ESC-Taste bestätigen. Werkseinstellungen wiederherstellen. Nach Änderung des default value auf YES wird Steuerung Werkseinstellungen zurückgesetzt...
-
Seite 19: Parameter Der Benutzereinstellung
5. Parameter der Benutzereinstellung Parameter Anfangswert Betriebsart Heizung Einstellung der Beheizung Einstellung der Kühlung Einstellung Warmwasser Temp.-Differenz Anhaltetemp.-Differenz Kühl- und Heizbetrieb Temp.-Differenz Anhaltetemperatur-Differenz Integral 200s Differential Pumpenbetrieb Gefordert Automatische Pumpe Aktiviert Betriebsart Ventilator Belastung Aktivierung des Heizgerätes Aktiviert Einschalten der Aktiviert Bandheizung/Gehäuseheizung: Heizungssteuerung - Komp. -
Seite 20: Wartung Und Reparatur
6. Wartung und Reparatur Die Wärmepumpenanlage ist eine hochautomatisierte Anlage. Während des Betriebs wird der Zustand des Geräts regelmäßig überprüft. Eine regelmäßige und korrekte Wartung dient der Verbesserung der Betriebssicherheit und der Lebensdauer des Gerätes. Es ist darauf zu achten, dass das Gerät entsprechend seiner Anwendung verwendet und gewartet wird: alle Sicherheitsvorrichtungen des Geräts wurden vor dem Verlassen des Werks ordnungsgemäß... -
Seite 21: Technische Daten
7. Technische Daten Der Hersteller behält sich das Recht vor, Änderungen an der Anleitung und am Design des Produkts vorzunehmen. Die in der Betriebsanleitung gezeigten Fotos der Wärmepumpe können vom tatsächlichen Aussehen der Wärmepumpe abweichen. -
Seite 22: Elektrischer Schaltplan
8. Elektrischer Schaltplan... - Seite 24 Kontakt zum Hersteller SUNEX S.A. 47-400 Racibórz Piaskowa 7 Polen +48 32 414 92 12 +48 32 414 92 13 info@sunex.pl...
