1. Beschreibung des Geräts
Die Wärmepumpe DROPS ECO ist ein Gerät, das für die Brauchwasserbereitung bestimmt ist. Die
Monoblockbauweise und die intuitive Steuerung der Einheit garantieren einen störungs- und
wartungsfreien Betrieb. Das Gerät ist für die Installation innerhalb des Gebäudes vorgesehen.

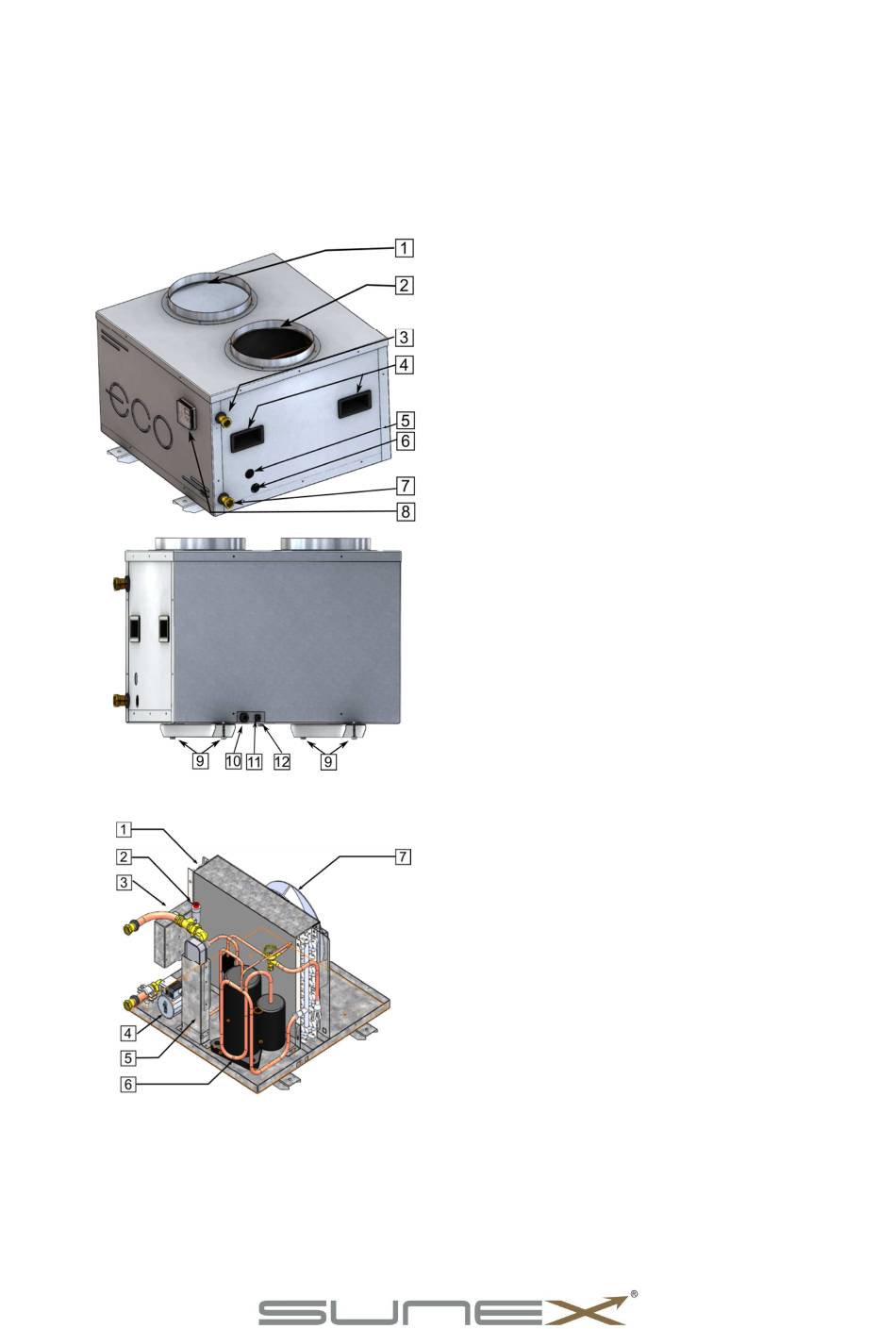

1.1 Außenaufbau der Wärmepumpe
1.2 Innenaufbau der Wärmepumpe
1- Luft Einlass
2- Wlot powietrza Luft Auslass
3- Warmwasserspeicher-Vorlauf
4- Griffe
5- Revisionsöffnung - Änderung der
Rotation der Umwälzpumpe
6- Revisionsöffnung - Entlüftung der
Umwälzpumpe
7- Warmwasserspeicher-Rücklauf
8- Reglerpanel
9- Fußzeilen
10- Stromkabel-Ausgang
11- Sensor-Ausgang
Stutzen zur Kondensatableitung aus der
12-
Wärmepumpe
1- Verdampfer
2- Automatischer Entlüfter
3- Wärmepumpenregler
4- Umwälzpumpe
5- Kondensator
6- Verdichter
Ventilator
7-
4
