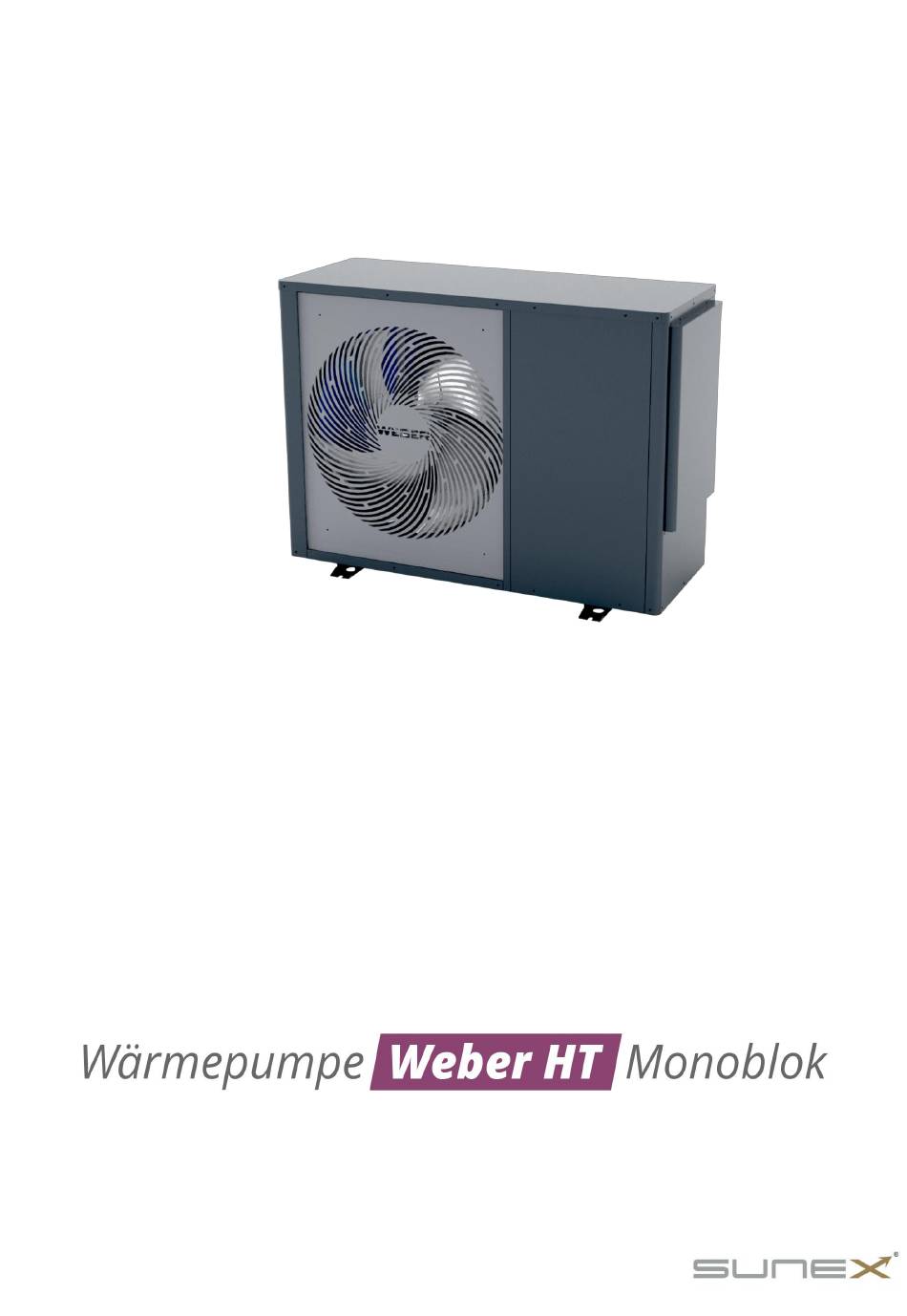

- Seite 1 Bedienungsanleitung V 1/03/2024 Änderungen vorbehalten...
-
Seite 3: Inhaltsverzeichnis
5. Parameter für Benutzereinstellungen ..........27 6. Wartung und Reparatur ..............28 7. Fehler und Alarme ................29 8. Anschließen des Internetmoduls ............30 9. Technische Daten ................31 10. Pumpenleistung ................32 Garantiekarte für Weber HT Wärmepumpe........... 33 Inbetriebnahmeprotokoll ............... 35... -
Seite 4: Gebrauchshinweise
Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Um einen störungsfreien Betrieb zu gewährleisten und Unfälle durch unsachgemäßen Gebrauch zu vermeiden, ist diese Anleitung vor der Installation oder Inbetriebnahme sorgfältig zu lesen. Bitte beachten Sie insbesondere auch die Warnhinweise, Verbote und Vorsichtsmaßnahmen. Wir ergänzen und aktualisieren diese Anleitung ständig, um Ihnen eine bessere Qualität zu bieten! 1. -
Seite 5: Installation
2. Installation 2.1. Aufstellungsort und Hinweise zur Installation der Wärmepumpe Die Wärmepumpe darf nicht in einer entflammbaren Umgebung installiert werden. Die Wärmepumpe darf nicht in einer Umgebung installiert werden, in der Öl oder korrosive Gase freigesetzt werden. Die Wärmepumpe sollte in einem offenen, gut belüfteten Raum aufgestellt werden. ... -
Seite 6: Installationsanweisungen
2.3. Installationsanweisungen Die Wärmepumpe sollte in einem offenen, gut belüfteten Raum aufgestellt werden. Auf jeder Seite der Wärmepumpe sollten die vorgesehenen Abstände zur Wand eingehalten werden, der Abstand vom Luftaustritt zur Wand sollte ≥2m, der Abstand vom Lufteintritt zur Wand ≥0,3m, der Abstand von der Unterseite der Pumpe zum Boden ≥0,3m betragen, die Abstände auf allen Seiten sollten ausreichend sein, um die Installation und eventuelle Servicearbeiten zu ermöglichen. -
Seite 7: Hydraulischer Anschluss
Schutzzone der Wärmepumpe Abmessungen der Wärmepumpe 2.3.2. Hydraulischer Anschluss a) Richtlinien für Rohrdurchmesser KUNSTSTOFFROHRE ANZAHL DER INNEN- IM KREISLAUF MAXIMALE DURCHMESSER DURCHFLUSS RÖHRENTYP ROHRLÄNGE VORHANDENEN DES ROHRS BIEGUNGEN [mm] [Stk.] Ø40x6,7 SDR6 26,6 1900 METALLROHRE (STAHL, KUPFER) ANZAHL DER INNEN- IM KREISLAUF MAXIMALE DURCHMESSER... - Seite 8 Ø35 1900 Empfohlene Ausstattung Es wird empfohlen, eine Umwälzpumpe (Umwälzpumpe nicht im Lieferumfang der Wärmepumpe enthalten) mit einer Förderleistung von mindestens 2 m /h bei einer Förderhöhe von mindestens 6 m H O zu verwenden; am tiefsten Punkt des Systems sollte ein Ablassventil installiert werden; ...
- Seite 9 Abbildung 1 Hydraulisches Schema...
-
Seite 10: Elektrischer Anschluss
Störungen immun sein, damit er nicht unnötig auslöst. Die Weber HT-Monoblock-Wärmepumpe funktioniert sowohl mit einem 1-phasigen als auch mit einem 3-phasigen elektrischen Heizstab. Beim Anschluss des Heizstabs muss ein geeignetes Schütz/Relais gewählt werden, das für die Leistung des Heizstabs geeignet ist. Außerdem sollte der Querschnitt des Kabels, das den elektrischen Heizstab versorgt, gemäß... - Seite 11 Abbildung 2 Detaillierter elektrischer Schaltplan...
-
Seite 12: Erste Inbetriebnahme
Das Gerät darf nicht in Betrieb genommen werden, wenn die oben genannten Empfehlungen nicht eingehalten werden. Leitfaden für die Inbetriebnahme der WEBER HT Wärmepumpe: Zunächst einmal müssen die Kreisläufe gut entlüftet sein. Im Kreislauf darf kein Blubbergeräusch zu hören sein. Dazu muss die Zirkulationspumpe der Wärmepumpe manuell eingeschaltet werden. - Seite 13 Überprüfen der korrekten Funktionsweise des Systems 1. Ordnungsgemäße Funktion und Überprüfung der Wärmequellenanlage auf Dichtheit. a) Die Prüfung der Leistung und der Dichtheit im heißen Zustand sollte nach bestandener Dichtheitsprüfung im kalten Zustand durchgeführt werden; b) Warmlauf- und Dichtheitsprüfungen sollten nach Inbetriebnahme der Wärmequelle möglichst bei den höchsten Betriebsparametern des Heizmediums durchgeführt werden, wobei die maximalen Betriebsparameter nicht überschritten werden dürfen;...
- Seite 14 3. Benutzung Beschreibung der Tasten und Displayanzeigen des Reglers 1. Alarmtaste. Dient zur Überprüfung von Fehlern, die während des Wärmepumpenbetriebs aufgetreten sind. Die Fehler am Regler werden durch langes Drücken der Taste gelöscht. 2. die Taste PRG-, um das Servicemenü aufzurufen. Nach dem Drücken der Taste ist die Eingabe des Service-Passworts erforderlich 3.
-
Seite 15: Struktur Des Benutzermenüs
3.1 Struktur des Benutzermenüs Einschalten/Ausschalten Wärmepumpe Ablesen von Parametern und Messwerte von Sensoren Einstellung des Zeitplans Zeitplan für den Betrieb der Wärmepumpe Benutzereinstellungen 3.1. Starten und Ausschalten des Geräts Drücken Sie die Taste , um das Menü aufzurufen, verwenden Sie die Tasten ↑↓ um den Bildschirm M01 auszuwählen, und drücken Sie die Taste um den Bildschirm Ein/Aus aufzurufen. -
Seite 16: Benutzerparameter - Bildschirm M04
Kühlparameter korrekt einstellt. Nicht jede Anlage kann für die Kühlfunktion verwendet werden. Falsch eingestellte Kühltemperaturen können dazu führen, dass große Mengen an Wasser im Raum kondensieren! SUNEX ist nicht verantwortlich für Schäden, die durch falsche Einstellungen im Kühlbetrieb entstehen. Parameter U01 1- Einstellung Heiztemperatur. - Seite 17 Parameter U02 Einstellung der Brauchwasser-Hysterese. Wärmepumpenregler schaltet Wärmepumpe ein, um den Brauchwasser- Speicher zu erwärmen, wenn die im Speicher gemessene Temperatur niedriger ist als der eingestellte Hysteresewert. Parameter U03 Einstellung der Heizungshysterese. Hysterese Start - die Grenztemperatur, bei der sich die Wärmepumpe zum Heizen wieder einschaltet, wenn die Temperatur am Verflüssigereingang niedriger ist als der eingestellte Parameterwert.
- Seite 18 harmonischen Zusammenarbeit aller drei Glieder ab. En03 Umwälzpumpe Die Betriebsart bezieht sich auf die Einstellungen der Umwälzpumpe: Intervall Umwälzpumpe arbeitet intermittierend Standby-Modus. Parameter werden im Servicemenü eingestellt. Bei Bedarf - die Pumpe stoppt im Standby-Modus Dauerhaft - die Umwälzpumpe läuft Standby-Modus Ventilator - Tag - die Einstellungen für den...
- Seite 19 Pumpe arbeitet entsprechend der Prüfleistung 2- Heizstab Der Wärmepumpenregler schaltet den Durchlaufheizstab zur Heizungsunterstützung bei niedrigen Außentemperaturen ein (Parameter U07). Die folgenden Parameter können gewählt werden: • Aus - der Durchlaufheizstab schaltet sich nicht ein - Heizen - der Durchlauf-Heizstab schaltet sich ein, um den Heizbetrieb zu unterstützen - Heizung + BW - die Heizung wird...
- Seite 20 Ein - Die Wärmepumpe wird nach einem Stromausfall automatisch gestartet. Aus - nach einem Stromausfall schalten Sie die Wärmepumpe mit dem Parameter auf dem Bildschirm M01 ein. En08 Ausschalten - Deaktivieren der automatischen Umschaltung des Kühl-/Heizmodus in Abhängigkeit von der Umgebungstemperatur Einschalten - Aktivierung der automatischen Umschaltung von Kühl- auf Heizbetrieb in Abhängigkeit...
- Seite 21 (X2,Y2) Bei Außentemperatur X2= -5°C, die Solltemperatur am Kondensator Y2=45°C; (X3,Y3) Bei Außentemperatur X3= 7°C, die Solltemperatur am Kondensator Y3=40°C; (X4,Y4) Bei Außentemperatur X4= 18°C, die Solltemperatur am Kondensator Y3=35°C; Eco-BW-Modus Einstellung der Heizkurve für den Warmwasserbetrieb En12 Funktion LEGIONELLA aktivieren.
-
Seite 22: Beschreibung Der Anderen Parameter
SG-Funktionen 1. SG Betriebsstatus: Signal Status Betrieb Betriebsart Beschreibung Bildschirm modus Anzeige Mode 1 HP-Abschaltung NULL Mode 2 Standardbetrieb Bei steigender Leistung ist die eingestellte Mode 3 Temperatur höher eingestellte Temperatur von Modus 2; Mit zunehmender Leistung ist die eingestellte Temperatur höher eingestellte... - Seite 23 ursprüngliche Sollwerttemperatur +2. SG+ Hot water set point offset: Den Korrekturwert der Warmwasser-Solltemperatur beim Eintritt in den Modus 3 einstellen. Nehmen Sie zum Beispiel die Einstellung 2. Im tatsächlichen Betrieb ist die endgültige Warmwasser-Sollwerttemperatur gleich der ursprünglichen Sollwerttemperatur +2. Parameter “En15” SG++ Cooling set point offset: Den Korrekturwert für die Kühlsolltemperatur einstellen, wenn der Modus 4 aufgerufen wird.
-
Seite 24: Zeitfunktionen M03
3.3. Zeitfunktionen M03 Parameter C101 Mit diesem Parameter kann das aktuelle Datum und die Uhrzeit eingestellt werden. Parameter C102 Zeitzone ein aus – ermöglicht die Einstellung des Betriebsplans der Wärmepumpe. Bei der Aktivierung dieser Funktion erscheinen die Bildschirme C103, C104, C105 Zeitzonen Sollwert –... -
Seite 25: M02 Parameteranzeige
Um in die Serviceparameter zu gelangen, drücken Sie die Taste Prg und geben Sie das richtige Passwort ein. Die Serviceparameter können nur von einem geschulten Installateur oder mit der entsprechenden Genehmigung des Wärmepumpenherstellers SUNEX geändert werden. In der folgenden Anleitung sind nur die wichtigsten Serviceparameter aufgeführt. - Seite 26 ein PWM-Signal gesteuert wird. Dieser Parameter wird hauptsächlich zur Entlüftung des Systems verwendet. OTHER PARAMETER Werksseitig sind die digitalen Eingänge des Reglers wie folgt konfiguriert. Der wichtigste ist der Ausgang: Flow switch – Durchflusssensor. Wenn kein Durchfluss festgestellt wird, wird der Kontakt geöffnet. A/C Linkage switch- Der offene Kontakt verhindert, dass die Wärmepumpe im Heizbetrieb arbeitet.
-
Seite 27: Parameter Für Benutzereinstellungen
Werkseinstellungen wiederherstellen. Nach Änderung des Standardwertes auf wird Controller Werkseinstellung wiederherstellen 5. Parameter für Benutzereinstellungen Parameter Anfangswert Betriebsart Heizung Einstellung der Heizung 45℃ Einstellung der Kühlung 12℃ Einstellung für Warmwasser 50℃ Temperaturunterschied 5℃ Unterschied in der 0℃ Anhaltetemperatur. Kühl- und Heizbetrieb 5℃... -
Seite 28: Wartung Und Reparatur
6. Wartung und Reparatur Die Wärmepumpenanlage ist ein hoch automatisiertes Gerät. Während des Betriebs wird der Zustand des Geräts regelmäßig überprüft. Eine regelmäßige und korrekte Wartung dient der Verbesserung der Betriebssicherheit und der Lebensdauer des Geräts. Es ist darauf zu achten, dass das Gerät entsprechend seiner Anwendung verwendet und gewartet wird: Alle Sicherheitsvorrichtungen des Geräts wurden vor dem Verlassen des Werks ordnungsgemäß... -
Seite 29: Fehler Und Alarme
7. Fehler und Alarme Fehler Mögliche Ursache Beseitigung 1. Das Netzkabel ist lose 1. Stromzufuhr für Inspektion und Wärmepumpe 2. Die Sicherung des Netzteils Reparatur unterbrechen. arbeitet nicht funktioniert nicht. 2. Sicherung ersetzen. 1. Zu wenig Kältemittel 1. Auf undichte Stellen prüfen, 2. -
Seite 30: Anschließen Des Internetmoduls
8. Anschließen des Internetmoduls Die Übertragungsdrähte (A+,B-) sollten an den Wärmepumpenregler im Außengerät angeschlossen werden. Das Elfin-Internetmodul sollte über das im Lieferumfang enthaltene Netzteil an eine ~230V-Steckdose angeschlossen werden können. Es wird empfohlen, das Internetgerät in der Nähe des Routers zu platzieren, damit ein nahtloser Zugang zum WIFI-Netzwerk gewährleistet ist.. - Seite 31 Applikation - Erstellen eines Kontos Nachdem Sie die Applikation auf Ihrem Telefon installiert haben, müssen Sie ein Benutzerkonto anlegen. Erstellen Sie ein Konto, indem Sie auf die Schaltfläche Registrieren klicken. Nach dem Anlegen eines Kontos müssen Benutzer Sie nur noch einen gültigen Benutzernamen und ein gültiges Anmeldepasswort eingeben, um auf die Wärmepumpe Zugriff Passwort...
- Seite 32 , um ein Gerät Verwenden Sie die Taste hinzuzufügen. Dies bringt Sie zum nächsten Meine Geräte Bildschirm. Liste Wenn Sie auf dem nächsten Bildschirm drücken, sucht die Applikation nach dem Hinzufügen WIFI-Netzwerk. An dieser Stelle kann das ELFIN-Internetmodul mit dem Strom verbunden werden.
- Seite 33 Sobald die Wärmepumpe in der App registriert ist, erscheint das folgende Symbol in der Meine Geräte Geräteliste. Liste Durch Drücken dieser Taste gelangt der Benutzer zu den Einstellungen der Anwendung, da jede Wärmepumpe ihre eigene eindeutige ID-Adresse hat. Slider: - Gerätezugriff aktiv - Gerätezugriff deaktiviert Geräte Benutzer...
-
Seite 34: Technische Daten
9. Technische Daten... -
Seite 35: Heizleistung Der Wärmepumpe
10. Heizleistung der Wärmepumpe... -
Seite 36: Garantiekarte Für Weber Ht Wärmepumpe
Garantiekarte für Weber HT Wärmepumpe Gerätname Seriennummer ..............Datum der ersten Modell Inbetriebnahme ..............Die Garantiezeit wird ab dem Datum der Installation beim Endkunden berechnet und beträgt 5 Jahre für den Kompressor und 2 Jahre für die gesamte Wärmepumpe, spätestens jedoch 1 Jahr ab dem Kaufdatum, vorbehaltlich der in den folgenden Abschnitten beschriebenen sonstigen Bedingungen. - Seite 37 Betriebsparameter der Zentralheizungsanlage. Nichteinhaltung der geltenden Baugesetze und -vorschriften. Nichteinhaltung der Anweisungen und Installationsparameter der Wärmepumpe in der Betriebsanleitung. unsachgemäße Installation des Geräts durch einen nicht qualifizierten Installateur. Installation einer Wärmepumpe durch eine Person, die nicht über die entsprechenden Qualifikationen für Elektroinstallationen verfügt.
-
Seite 38: Inbetriebnahmeprotokoll
Inbetriebnahmeprotokoll Arbeitsbeginn Datum: Fertigstellungstermin: Kundendaten: Geräteinformationen: Name: ……………………………………………………………… Wärmepumpenmodell: ………………………………………… Wohnort: Serien Nr. ..……………………………………………………………. (S/N): ……………………………………………………………….. ……………………………………………………………… Angaben zur Fernkommunikation: Montageort: MAC: ………………………………………………………………….. ……………………………………………………………….. ……………………………………………………………….. Anmeldung: ………………………………………………………. Kontakt Tel.: ……………………………………………. Passwort: ………………………………………………………….. E-Mail: ……………………………………………………. - Seite 39 Technische Installationsdaten Betriebsart der Wärmepumpe (Zentralheizung / Zentralheizung + BW) Warmwasserspeicher (Kapazität, Modell, Wärmetauscherfläche) Pufferspeicher (Kapazität, Modell) Wärmepumpe Umwälzpumpe (Modell) PWM-Steuerkabel für Wärmepumpenkreislauf JA / NEIN angeschlossen Dreiwegeventil zum Umschalten zwischen dem Warmwasser- und dem Zentralheizungskreislauf. (Modell) Schema des elektrischen Anschlusses des Dreiwegeventils (die richtige Stelle durch ein "X" markieren) Ausdehnungsgefäß...
- Seite 41 Kontakt zum Hersteller SUNEX S.A. 47-400 Racibórz Piaskowa 7 +48 32 414 92 12 +48 32 414 92 13 info@sunex.pl...
