Montagehilfe
Schunk EGP 40 NNB

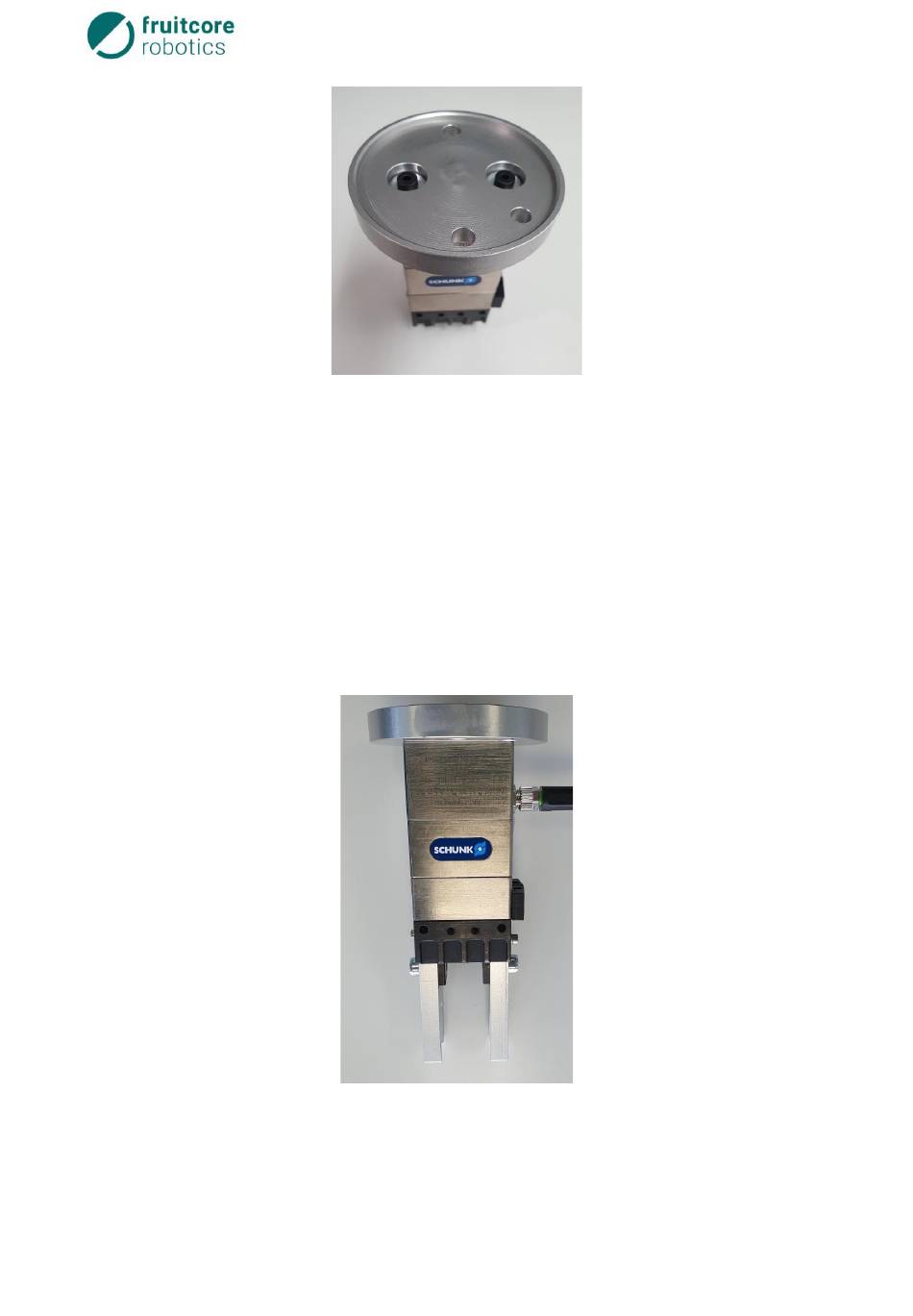

Abbildung 6: Adapterplatte angeschraubt
4.2
Montage Greiferbacken an Greiferfinger
Im nächsten Schritt werden die Greiferbacken an das Grundgerät montiert. Hierfür
werden die Backen jeweils von außen an die Verschraub-Möglichkeit des Greifer-Fingers
draufgedrückt und mit Hilfe der M5x 10 Schraube verschraubt. Abbildung 7 zeigt die
montierten Greiferbacken am Grundgerät.
Abbildung 7: Grundgerät mit Greiferbacken
Erstellt am: 22.06.2021
Seite 6/8
