Montagehilfe
Schunk EGP 40 NNB

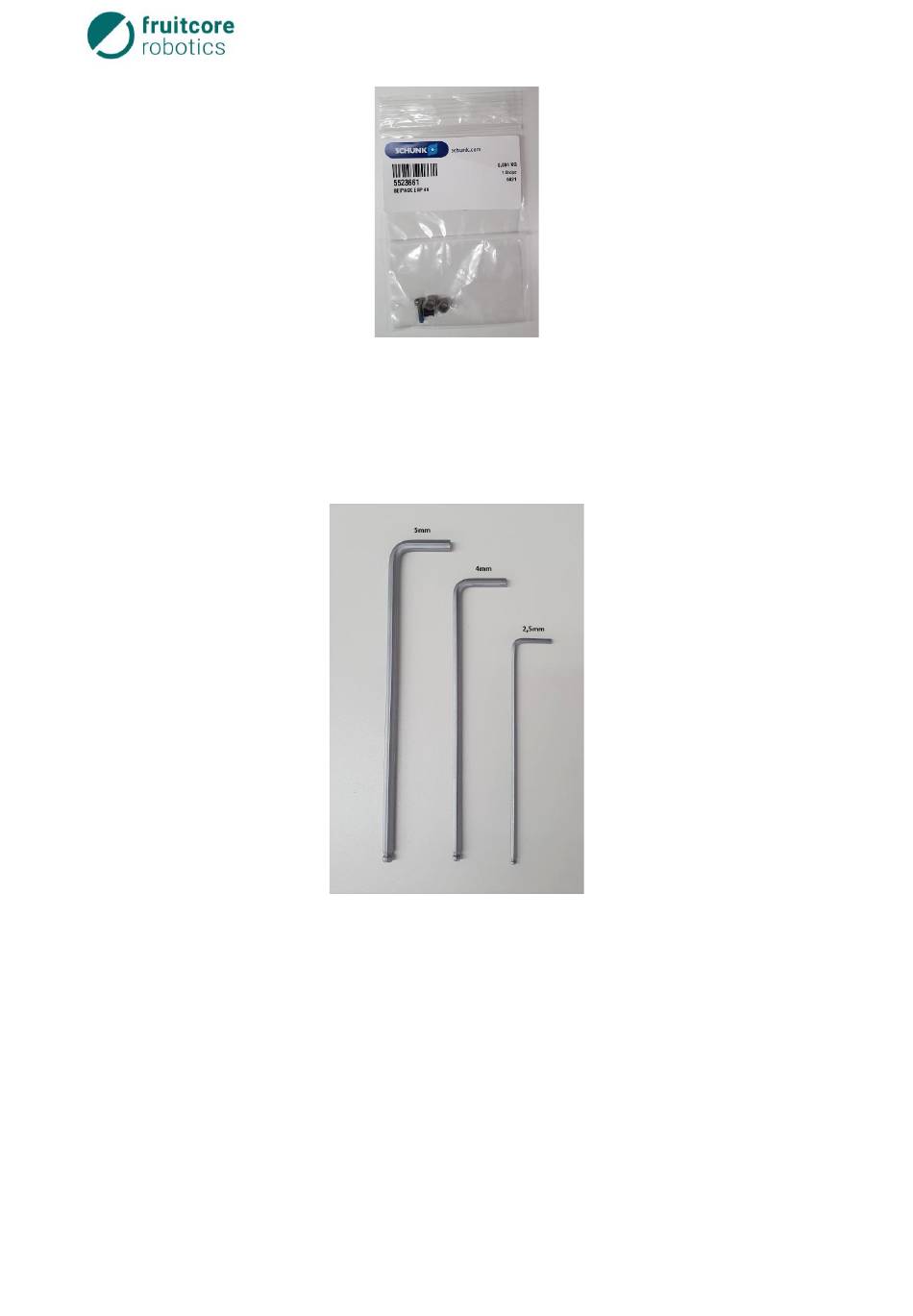

Abbildung 2: Zentrierhülse 6x5,3mm Greifer zu Adapter
3 Werkzeug
Zur Montage des Greifers werden Inbusschlüssel in den Größen 2,5mm, 4mm, 5mm
benötigt.
Abbildung 3: Benötigtes Werkzeug
4 Montageanleitung
Im Folgenden werden alle nötigen Montageschritte erläutert.
4.1
Einsetzen der Zentrierhülsen und Montage der Adapterplatte an Greifer
Für die zentrierte Montage der Adapterplatte zum Greifer Schunk EGP 40 NNB, werden
zunächst die Zentrierhülsen (Zentrierhülse 6x5,3mm) in die Bohrungen des Greifer-
Gehäuses eingesetzt (siehe Abbildung 4).
Erstellt am: 22.06.2021
Seite 4/8
