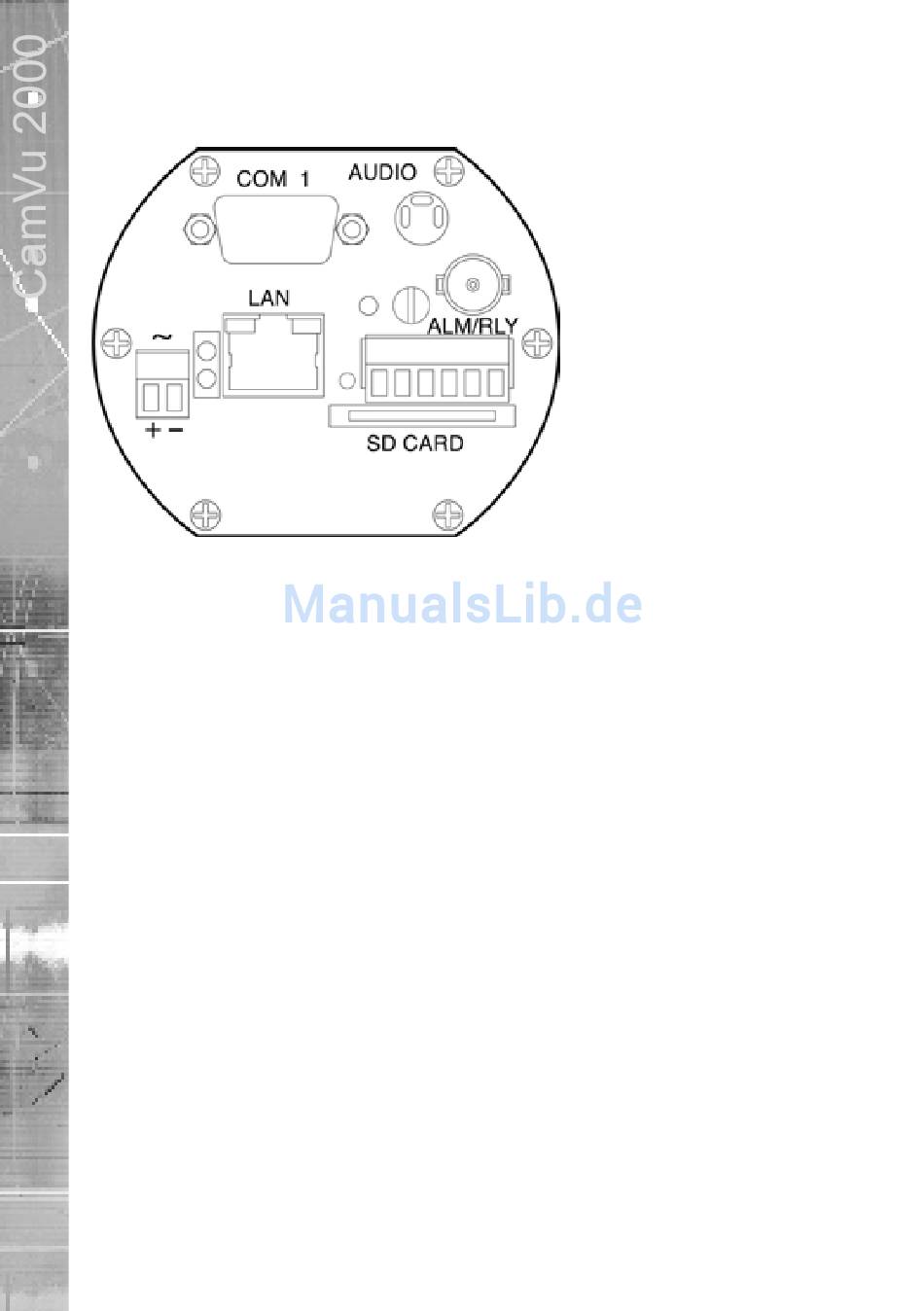

Anschlüsse an der Rückseite
DIe CaMVu 2000 VerfÜGt Über prIntKleMMen fÜr DIe 12-VDC-stroMVersorGunG unD Den relaIsausGanG. DarÜber hInaus stehen eIn ansChluss fÜr Den auDIoeInGanG (Über 3,5-MM-KlInKensteCKer) sowIe eIn rJ45-ansChluss zur VerbInDunG MIt DeM GewÜnsChten netzwerKKnoten zur VerfÜGunG. teleMetrIeInforMatIonen werDen Über Den D-typ-ansChluss ÜberMIttelt, Der fÜr rs232-, rs485- oDer rs422-protoKolle KonfIGurIert werDen Kann. Über Den bnC-ansChluss Kann eIn loKaler MonItor zur foKussIerunG Der KaMera VerbunDen werDen.
GerMan
Die CamVu 2000 verfügt über Printklemmen für die 12-VDC-Stromversorgung und den
Relaisausgang. Darüber hinaus stehen ein Anschluss für den Audioeingang (über 3,5-mm-
Klinkenstecker) sowie ein RJ45-Anschluss zur Verbindung mit dem gewünschten Netzwerkknoten
zur Verfügung. Telemetrieinformationen werden über den D-Typ-Anschluss übermittelt, der für
RS232-, RS485- oder RS422-Protokolle konfiguriert werden kann. Über den BNC-Anschluss kann
ein lokaler Monitor zur Fokussierung der Kamera verbunden werden.• Serieller Anschluss über D-
Typ für RS232 (3 Leitungen), RS485 (2 Leitungen), RS422 (4 Leitungen)
•
•
•
•
•
•
•
•
*
Diese Funktion wird in künftigen Versionen zur Verfügung stehen.
1.04
0
GerMan
6
Audioeingang und -ausgang über 3,5-mm-Klinkenstecker
BNC-Ausgang konfigurierbar für PAL oder NTSC*
2-polige Printklemme für 12 VDC (oder 24 VAC, je nach Modell)
LED-Anzeigen für Stromversorgung und Netzwerkverbindung
RJ45-Netzwerkanschluss (PoE möglich)
2 x EOL-Alarmeingänge*
500-mA-Relaisausgang für leichte Beanspruchung*
SD-Kartensteckplatz mit LED*
Dedicated Micros ©2007
