Gerätefunktionen PROline Promag 50
Endress+Hauser
1

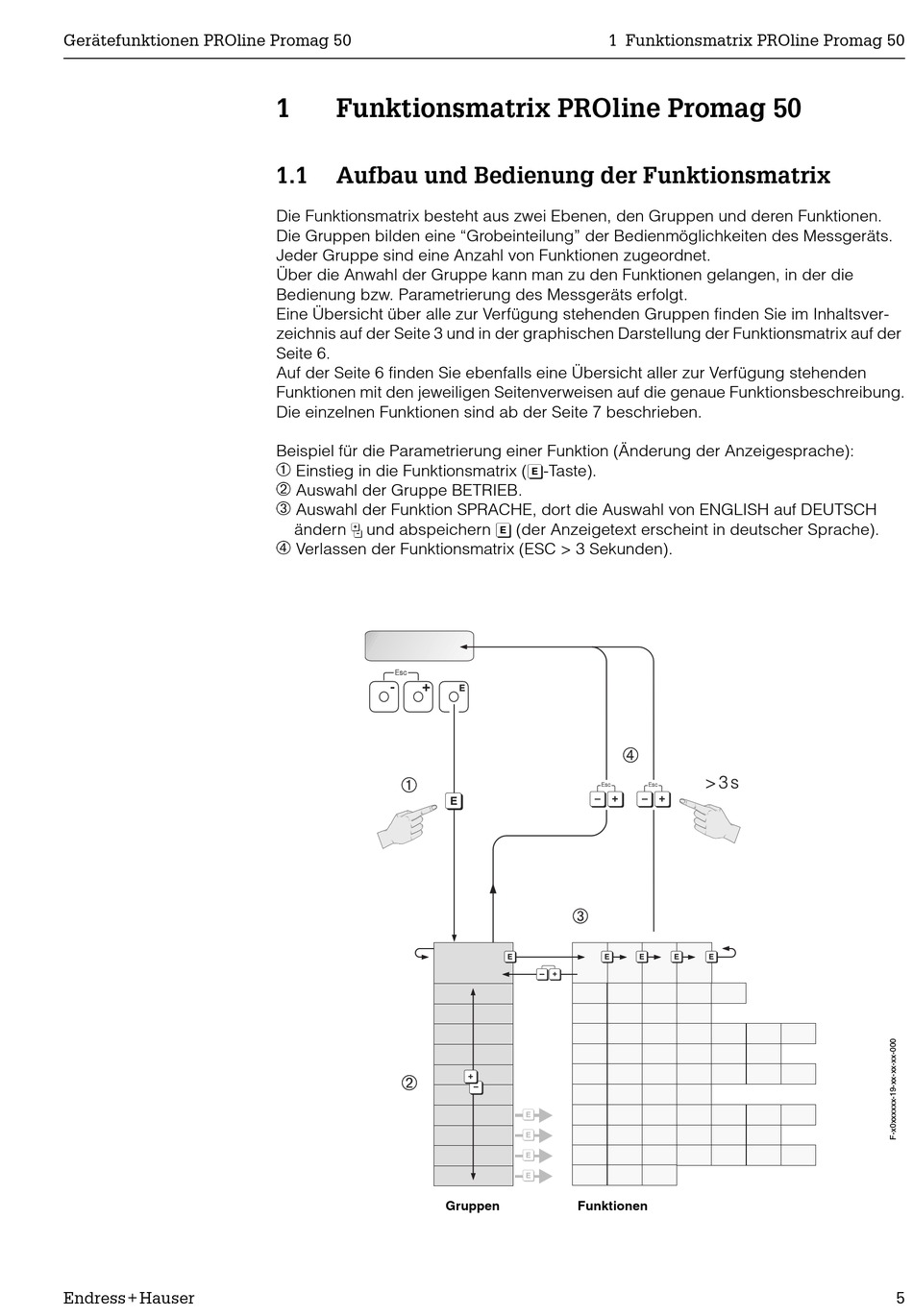

Funktionsmatrix PROline Promag 50

1.1

Aufbau und Bedienung der Funktionsmatrix

Die Funktionsmatrix besteht aus zwei Ebenen, den Gruppen und deren Funktionen.
Die Gruppen bilden eine "Grobeinteilung" der Bedienmöglichkeiten des Messgeräts.
Jeder Gruppe sind eine Anzahl von Funktionen zugeordnet.
Über die Anwahl der Gruppe kann man zu den Funktionen gelangen, in der die
Bedienung bzw. Parametrierung des Messgeräts erfolgt.
Eine Übersicht über alle zur Verfügung stehenden Gruppen finden Sie im Inhaltsver-
zeichnis auf der Seite 3 und in der graphischen Darstellung der Funktionsmatrix auf der
Seite 6.
Auf der Seite 6 finden Sie ebenfalls eine Übersicht aller zur Verfügung stehenden
Funktionen mit den jeweiligen Seitenverweisen auf die genaue Funktionsbeschreibung.
Die einzelnen Funktionen sind ab der Seite 7 beschrieben.
Beispiel für die Parametrierung einer Funktion (Änderung der Anzeigesprache):
Einstieg in die Funktionsmatrix (


Auswahl der Gruppe BETRIEB.

Auswahl der Funktion SPRACHE, dort die Auswahl von ENGLISH auf DEUTSCH

6
ändern und abspeichern
Verlassen der Funktionsmatrix (ESC > 3 Sekunden).

Gruppen
1 Funktionsmatrix PROline Promag 50
1
-Taste).
1
(der Anzeigetext erscheint in deutscher Sprache).
Funktionen
5
